Estructura de Montaje Fotovoltaico Losa Plana 10 Módulos 645W Viento 170 km/h Inclinación 10° BASEL KITBASEL1X10
- SKU / Modelo: KITBASEL1X10
- Marca: BASEL
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Envío calculado al finalizar la compra.
Aviso de stock
Te avisamos cuando vuelva
¡Listo!
Registramos tu solicitud. En cuanto KITBASEL1X10 vuelva a tener existencia te llega un correo.
No se pudo cargar la disponibilidad de recogida
Estructura de Montaje Fotovoltaico Losa Plana Configuración 1x3 Viento 170 km h Inclinación 10° Rieles E-O 3.55 m (11.65 ft) Rieles N-S 2.14 m (7.02 ft) Altura 0.52 m (1.71 ft) Área 10 m² Módulos 645
Modelo KITBASEL1X10 · BASEL

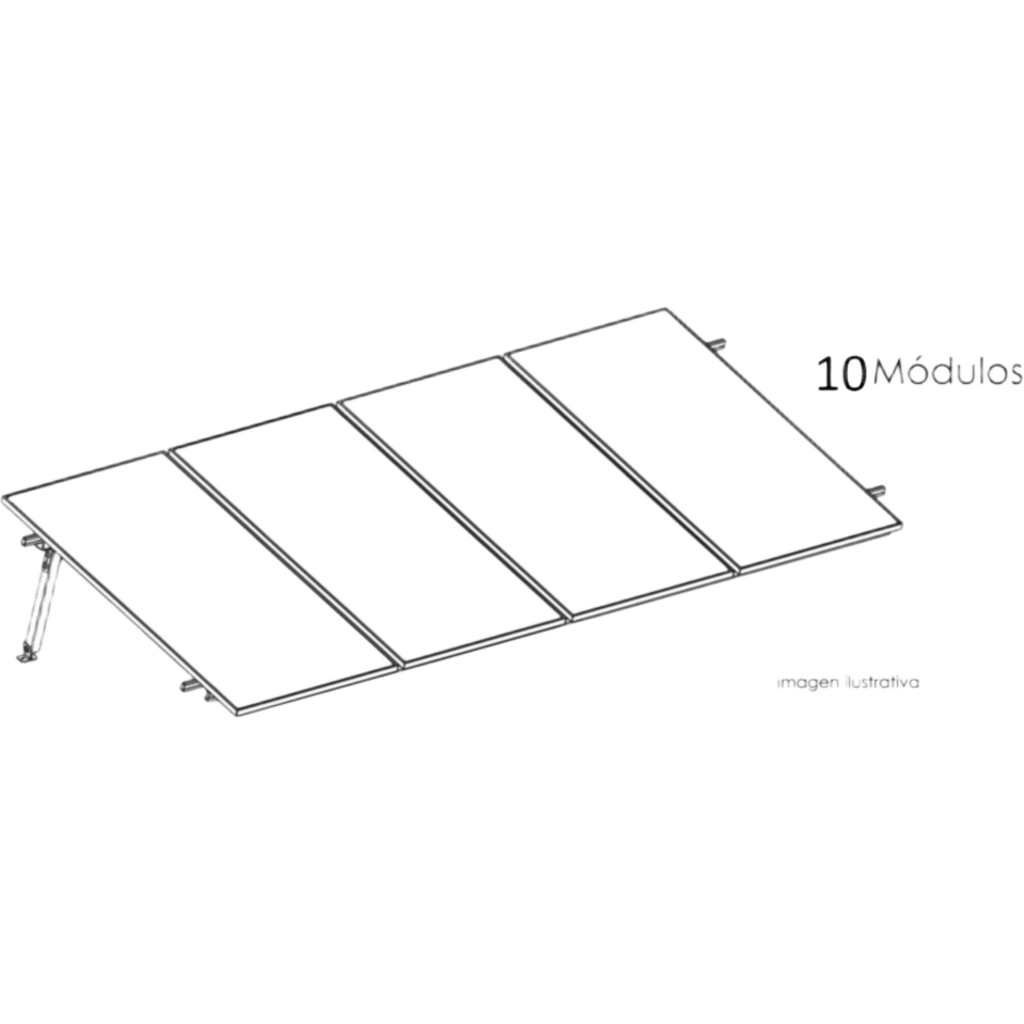

El kit KITBASEL1X10 de BASEL es una estructura de montaje fotovoltaico para losa plana, en una fila de 10 módulos de 645 W (2.382 m x 1.134 m). Está dimensionado para viento de 170 km/h, inclinación de 10° y una altura de 0.52 m desde la superficie, con un área estimada de 33 m².
La estructura BASEL KITBASEL1X10 se arma con rieles N RAIL 4.72, patas L FOOT BASEL, soportes N3 BASEL, conectores y abrazaderas. Es el tipo de montaje que se usa en azoteas y losas de concreto, donde el panel solar (módulo fotovoltaico) se fija con una inclinación fija sin perforar la cubierta con estructuras altas, y se organiza en una sola fila este-oeste.
El despiece del KITBASEL1X10 viene de una memoria de cálculo del sistema BASEL para La Paz, Baja California Sur: lista cada pieza con SKU y cantidad, y da el riel este-oeste de 11.58 m y el span real de 1.57 m. Con esos datos el instalador planea los puntos de anclaje antes de subir material a la losa.
¿Cómo funciona y para qué sirve?
Una estructura para losa plana sostiene los módulos fotovoltaicos sobre rieles apoyados en patas de distinta altura, de modo que cada panel quede inclinado. En el KITBASEL1X10 la inclinación es de 10°, un ángulo bajo que reduce la carga de viento sobre el arreglo y limita el sombreado entre filas cuando se agregan más.
Los módulos se sujetan a los rieles con abrazaderas: las END CLAMP BASEL fijan los extremos de la fila y las MIDDLE CLAMP PRO sujetan dos módulos contiguos. Los rieles se alargan con N CONNECTOR BASEL y se rematan con END CAP BASEL. Las patas L FOOT BASEL se atornillan a los soportes N3 BASEL, que transmiten la carga a la losa.
El dimensionamiento depende de la velocidad de viento, el tamaño del módulo y la distancia entre apoyos. Por eso la memoria de cálculo indica una distancia máxima entre apoyos E-O de 1.52 m y un voladizo de 30 cm por extremo. Antes de instalar, el responsable del proyecto debe validar que la losa soporte las cargas del sistema y que cumpla los reglamentos aplicables del sitio.
Beneficios Principales
- Diseñado para 170 km/h: La configuración está calculada para viento de 170 km/h, un dato útil para azoteas expuestas o zonas costeras.
- Fila de 10 módulos: Una sola fila 1 x 10 de módulos de 645 W simplifica el trazo y el recorrido de rieles en la losa.
- Perfil bajo de 0.52 m: La altura de 0.52 m desde la superficie mantiene el arreglo compacto y reduce la exposición al viento.
- Inclinación fija de 10°: Un ángulo único para todo el arreglo evita ajustes en obra y deja un montaje uniforme.
- Despiece con SKU: Cada pieza viene identificada con SKU y cantidad, lo que facilita verificar la entrega y reponer partes.
- Piezas de repuesto sugeridas: La lista incluye cantidades sugeridas superiores a las del arreglo, para cubrir mermas de tornillería y conectores.
- Datos de apoyos definidos: Con distancias de apoyo de 1.52 m (E-O) y 2.11 m (N-S), el instalador marca los puntos de fijación antes de montar.
Especificaciones Técnicas
General
| Marca | BASEL |
| Modelo | KITBASEL1X10 |
| Tipo de instalación | Losa plana, una fila |
| Configuración | 1 x 10 |
| Número de módulos | 10 |
Módulo compatible
| Potencia de módulo | 645 W |
| Dimensiones del módulo | 2.382 m x 1.134 m |
Desempeño
| Velocidad de viento de diseño | 170 km/h |
| Ángulo de inclinación | 10° |
Dimensiones del arreglo
| Área total estimada | 33 m² |
| Altura aproximada desde la superficie | 0.52 m |
| Largo del riel N-S | 2.14 m (8 piezas) |
| Riel Este-Oeste (2 x arreglo) | 11.58 m |
| Tamaño de pata 1 | 0.38 m (8 piezas) |
| Distancia máxima entre apoyos E-O | 1.52 m |
| Distancia aproximada entre apoyos N-S | 2.11 m |
| Span real | 1.57 m (considera voladizo de 30 cm en cada extremo) |
| Número de costillas | 8 |
| Cantidad de arreglos | 1 |
Contenido del Paquete
Aplicaciones Recomendadas
Notas Importantes
La memoria de cálculo es informativa y de apoyo al dimensionamiento: el cliente debe validar los resultados para su proyecto fotovoltaico.
Verificar que el sistema de montaje cumpla los reglamentos, lineamientos y leyes aplicables del sitio de instalación.
Verificar que el sitio de instalación soporte las cargas del sistema de montaje.
Para las distancias de span real se consideró un voladizo de 30 cm en cada extremo.
La lista de materiales trae una cantidad sugerida mayor a la cantidad del arreglo para la mayoría de las piezas.
