Estructura de Montaje Fotovoltaico Losa Plana 1x6 Viento 170 km/h Inclinación 10° 6 Módulos 645W BASEL KITBASEL1X6
- SKU / Modelo: KITBASEL1X6
- Marca: BASEL
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Estructura de Montaje Fotovoltaico Losa Plana Configuración 1x3 Viento 170 km h Inclinación 10° Rieles E-O 3.55 m (11.65 ft) Rieles N-S 2.14 m (7.02 ft) Altura 0.52 m (1.71 ft) Área 10 m² Módulos 645
Modelo KITBASEL1X6 · BASEL

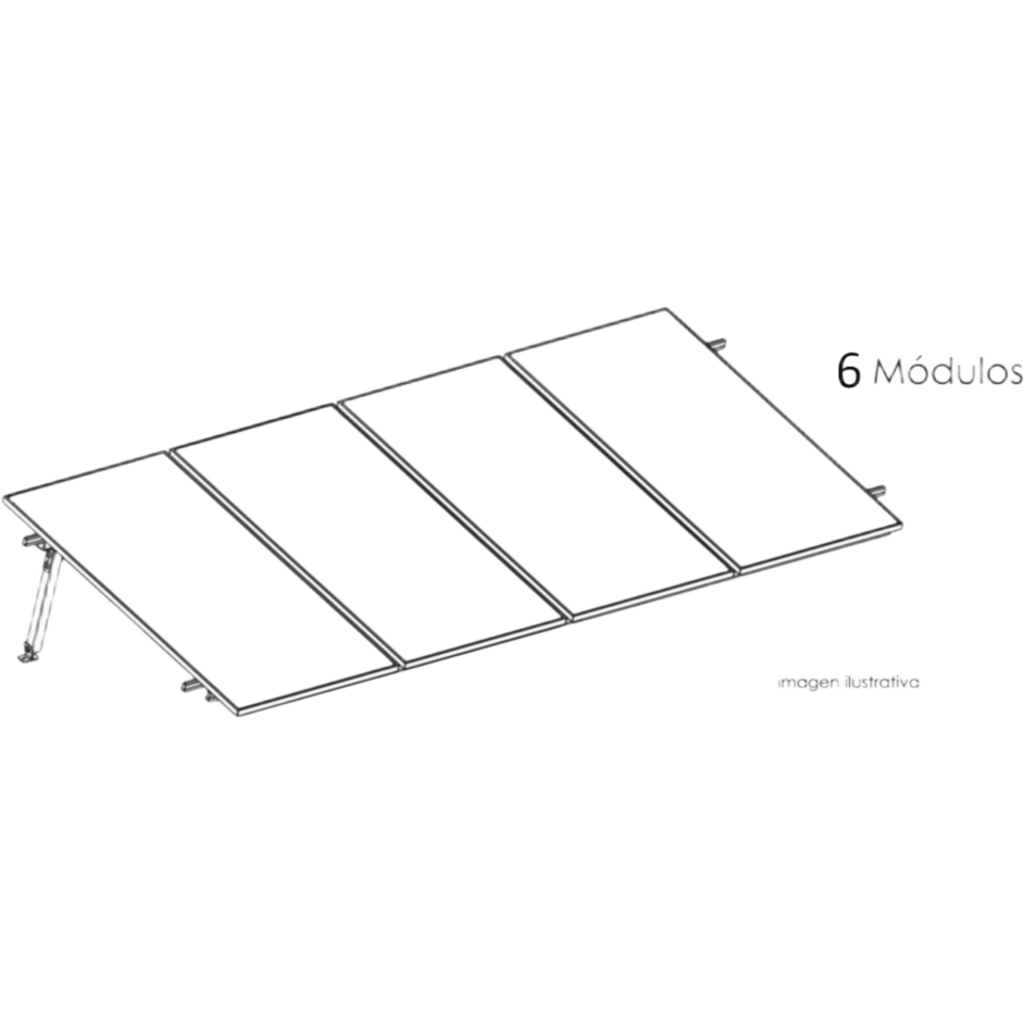

La estructura de montaje fotovoltaico BASEL KITBASEL1X6 es un sistema de soporte para losa plana en configuración 1x6: una fila de 6 módulos de 645 W con dimensiones de 2.382 m x 1.134 m, inclinados 10° y dimensionados para viento de 170 km/h. Pertenece a la línea de estructuras BASEL y ocupa un área estimada de 20 m².
El kit está pensado para cubiertas y losas planas donde los paneles solares (módulos fotovoltaicos) deben elevarse y orientarse sin perforar de más la superficie. Su despiece incluye 6 piezas N3 BASEL, 12 patas L FOOT, 7 rieles N RAIL 4.72 y abrazaderas de extremo y centrales, con una altura aproximada de 0.52 m desde la superficie.
BASEL KITBASEL1X6 se diseña con un voladizo de 30 cm en cada extremo del riel, lo que determina un span real de 1.28 m entre apoyos. La distancia máxima entre apoyos es de 1.52 m en sentido este-oeste y de 2.11 m en sentido norte-sur, datos clave para planear el anclaje a la losa.
¿Cómo funciona y para qué sirve?
Una estructura para losa plana funciona como un bastidor de aluminio y herrajes que sostiene los módulos fotovoltaicos con un ángulo fijo. En BASEL KITBASEL1X6, las patas L FOOT y las piezas N3 BASEL levantan los rieles N-S para dar una inclinación de 10°, y los rieles este-oeste unen cada fila de módulos.
Los módulos se sujetan al riel con abrazaderas: las END CLAMP BASEL fijan los extremos de la fila y las MIDDLE CLAMP PRO sujetan dos módulos contiguos en su unión. Los TOP CLIP BASEL y los conectores N CONNECTOR BASEL completan el ensamble, y los END CAP BASEL cierran los perfiles.
En el dimensionamiento de estructuras solares influyen la velocidad de viento, el tamaño del módulo, el ángulo y la distancia entre apoyos. Por eso este kit parte de datos concretos: 170 km/h, módulos de 2.382 m x 1.134 m, inclinación de 10° y apoyos a un máximo de 1.52 m en sentido E-O. Un ángulo bajo reduce la carga de viento y el sombreado entre filas, aunque sacrifica algo de captación frente a ángulos mayores.
Beneficios Principales
- Diseñada para viento de 170 km/h: El dimensionamiento considera una velocidad de viento de 170 km/h, un dato directo para validar el proyecto en zonas ventosas.
- Inclinación fija de 10°: El ángulo bajo mantiene el perfil de la fila reducido, con altura de 0.52 m desde la superficie.
- Capacidad para 6 módulos: La configuración 1x6 resuelve una fila completa de módulos de 645 W en una sola compra de kit.
- Despiece completo: Incluye patas, rieles, abrazaderas, conectores, tapas y pieza SGB-4, lo que reduce faltantes en obra.
- Planeación con medidas claras: Distancias máximas entre apoyos de 1.52 m (E-O) y 2.11 m (N-S) facilitan trazar los puntos de anclaje en la losa.
- Voladizo de 30 cm: El voladizo en cada extremo del riel define un span real de 1.28 m y ayuda a repartir la carga de la estructura.
Especificaciones Técnicas
General
| Marca | BASEL |
| Modelo | KITBASEL1X6 |
| Tipo de instalación | Losa plana, una fila |
| Configuración | 1 x 6 |
| Cantidad de arreglos | 1 |
| Número de módulos | 6 |
| Número de planchas | 1 |
Desempeño
| Velocidad de viento de diseño | 170 km/h |
| Grados de inclinación | 10° |
Módulo FV considerado
| Potencia de módulo | 645 W |
| Dimensiones del módulo | 2.382 m x 1.134 m (7.81 ft x 3.72 ft) |
Dimensiones
| Área total estimada | 20 m² |
| Altura aproximada desde la superficie | 0.52 m (1.71 ft) |
| Largo del riel N-S | 2.14 m (7.02 ft), 6 piezas |
| Riel Este-Oeste (2 x arreglo) | 6.99 m |
| Tamaño de pata 1 | 0.38 m, 6 piezas |
| Distancia máxima entre apoyos E-O | 1.52 m |
| Distancia aproximada entre apoyos N-S | 2.11 m |
| Span real | 1.28 m (considera voladizo de 30 cm en cada extremo) |
| Voladizo | 30 cm |
Componentes
| Perfil de riel | N RAIL 4.72, 7 piezas |
| Abrazaderas | MIDDLE CLAMP PRO (10 piezas), END CLAMP BASEL (4 piezas) |
Contenido del Paquete
Aplicaciones Recomendadas
Notas Importantes
Las distancias de span real consideran un voladizo de 30 cm en cada extremo.
El BOM del sistema indica cantidades sugeridas superiores a las cantidades base como holgura de piezas.
Es responsabilidad del instalador validar que el sistema cumpla los reglamentos aplicables del sitio, que la losa soporte las cargas de la estructura y que los datos del proyecto sean correctos.
