Estructura de Montaje Fotovoltaico Losa Plana 1x5 Módulos 645W Inclinación 10° Viento 170 km/h BASEL KITBASEL1X5
- SKU / Modelo: KITBASEL1X5
- Marca: BASEL
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida

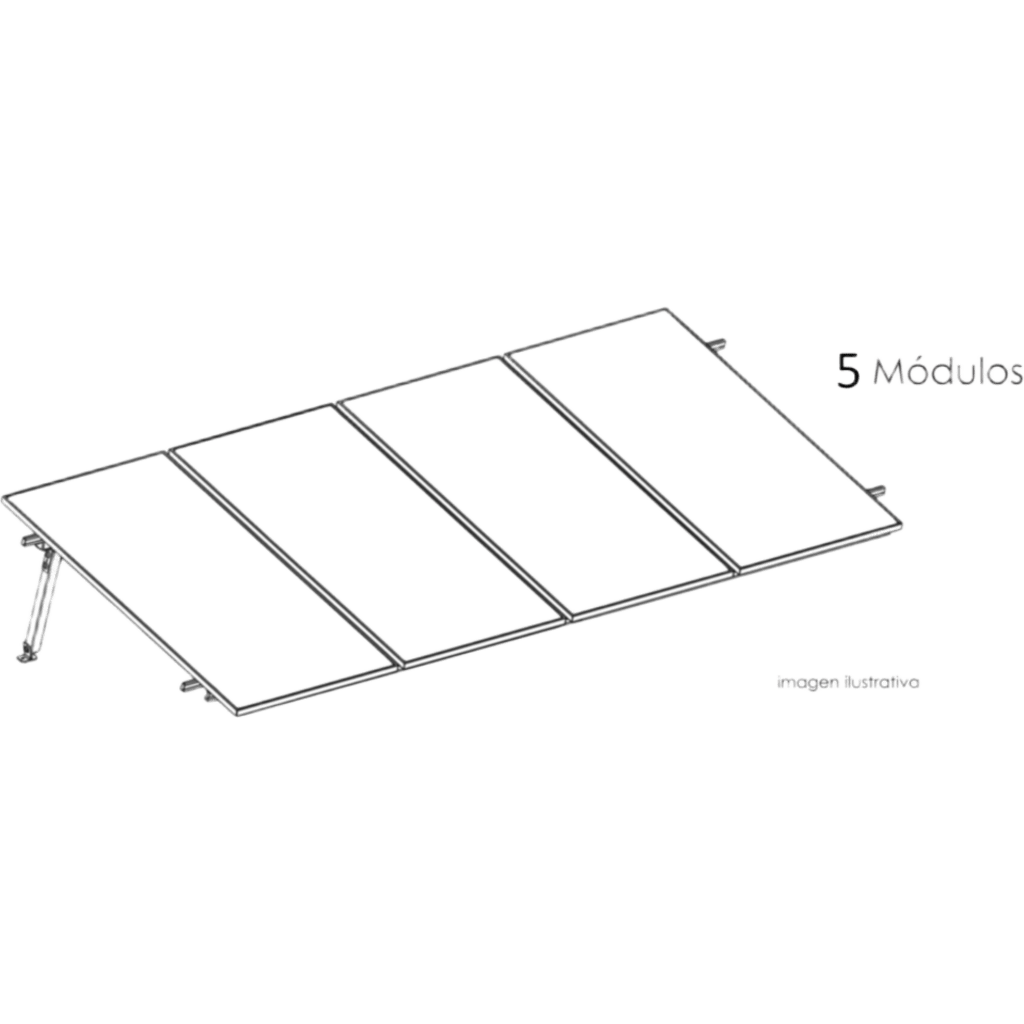

Estructura de Montaje Fotovoltaico Losa Plana Configuración 1x3 Viento 170 km h Inclinación 10° Rieles E-O 3.55 m (11.65 ft) Rieles N-S 2.14 m (7.02 ft) Altura 0.52 m (1.71 ft) Área 10 m² Módulos 645
Modelo KITBASEL1X5 · BASEL
La estructura de montaje fotovoltaico BASEL KITBASEL1X5 es un sistema de soporte para losa plana que sostiene 5 módulos de 645 W (2.382 m x 1.134 m) en una sola fila con inclinación de 10°. Su despiece está calculado para viento de 170 km/h y cubre unos 17 m². Consulta más sistemas en la colección BASEL.
Una estructura para losa plana, también llamada soporte para azotea o cubierta plana, sujeta los paneles solares (módulos fotovoltaicos) sobre rieles y patas en ángulo, sin necesidad de perforar el techo como en una cubierta inclinada. En KITBASEL1X5 la altura aproximada desde la superficie es de 0.52 m, con rieles N-S de 2.14 m y riel este-oeste de 5.85 m.
El despiece de BASEL KITBASEL1X5 reúne los elementos de un arreglo de una fila: 5 piezas N3 BASEL, 10 patas L FOOT, 6 rieles N RAIL 4.72, abrazaderas finales e intermedias, clips superiores y conectores de riel. Con esa lista el instalador puede dimensionar y cotizar la estructura de la azotea con cantidades definidas desde el inicio.
¿Cómo funciona y para qué sirve?
Un sistema de montaje para losa plana convierte una superficie horizontal en una base inclinada para los paneles solares. Las patas en L levantan el riel norte-sur, de modo que el módulo queda con un ángulo fijo (10° en este caso) que mejora la captación frente a un montaje completamente plano. Los rieles este-oeste unen los apoyos y reciben las abrazaderas que sujetan el marco del módulo.
Las abrazaderas intermedias (MIDDLE CLAMP PRO) sujetan dos módulos contiguos y las finales (END CLAMP BASEL) cierran los extremos de la fila; los conectores de riel permiten unir tramos y las tapas finales protegen el perfil. El span real de 1.31 m considera un voladizo de 30 cm en cada extremo, dato que define la separación entre apoyos y reparte la carga del viento sobre la cubierta.
Al elegir una estructura de este tipo conviene confirmar que el módulo coincida en dimensiones con el del cálculo, que la losa soporte el peso y las cargas del sistema y que la velocidad de viento de diseño corresponda a la zona del proyecto. Una configuración de una sola fila simplifica la instalación y reduce el riesgo de sombras entre filas.
Beneficios Principales
- Diseñada para viento de 170 km/h: El cálculo del despiece considera una velocidad de viento de 170 km/h, dato útil para proyectos en zonas costeras o expuestas.
- Inclinación fija de 10°: El ángulo de 10° eleva el módulo respecto a la losa y mantiene un perfil bajo frente al viento.
- Compatible con módulos de 645 W: Soporta módulos de 2.382 m x 1.134 m, formato común en paneles de alta potencia.
- Despiece con cantidades definidas: La lista de piezas con cantidad por SKU facilita revisar que el pedido esté completo antes de subir a la azotea.
- Cantidades sugeridas de repuesto: La ficha indica cantidades sugeridas superiores a las requeridas, útiles para cubrir piezas dañadas durante la instalación.
- Perfil bajo de 0.52 m: La altura aproximada de 0.52 m desde la superficie limita la exposición al viento y facilita el acceso para mantenimiento.
- Voladizo de 30 cm considerado: El span real de 1.31 m ya incluye el voladizo, por lo que el instalador no tiene que recalcular la distribución de apoyos.
Especificaciones Técnicas
General
| Marca | BASEL |
| Modelo | KITBASEL1X5 |
| Tipo de instalación | Losa plana, una fila |
Sistema
| Configuración | 1 x 5 |
| Número de módulos | 5 |
| Potencia de módulo | 645 W |
| Dimensiones del módulo | 2.382 m x 1.134 m (7.81 ft x 3.72 ft) |
| Velocidad de viento de diseño | 170 km/h |
| Grados de inclinación | 10° |
| Área total estimada | 17 m² |
| Voladizo considerado en span real | 30 cm en cada extremo |
Dimensiones de montaje
| Altura aproximada desde la superficie | 0.52 m (1.71 ft) |
| Largo del riel N-S | 2.14 m (7.02 ft) |
| Riel Este-Oeste (2 x arreglo) | 5.85 m |
| Tamaño de pata 1 | 0.38 m |
| Distancia máxima entre apoyos E-O | 1.52 m |
| Distancia aproximada entre apoyos N-S | 2.11 m |
| Span real | 1.31 m |
| Número de costillas | 5 |
Contenido del Paquete
Aplicaciones Recomendadas
Notas Importantes
Es responsabilidad del cliente seleccionar la cantidad de producto necesaria para el proyecto fotovoltaico.
Verificar que el sistema de montaje cumpla con los reglamentos, lineamientos y leyes aplicables del sitio de instalación.
Verificar que el sitio de instalación tenga capacidad para soportar las cargas del sistema de montaje.
Para las distancias de span real se consideró un voladizo de 30 cm en cada extremo.
El despiece indica cantidades sugeridas superiores a las requeridas para cubrir repuestos.
