Estructura Montaje Fotovoltaico Losa Plana 1x3 3 Módulos 645W Viento 170 km/h Inclinación 10° BASEL KITBASEL1X3
- SKU / Modelo: KITBASEL1X3
- Marca: BASEL
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Envío calculado al finalizar la compra.
Aviso de stock
Te avisamos cuando vuelva
¡Listo!
Registramos tu solicitud. En cuanto KITBASEL1X3 vuelva a tener existencia te llega un correo.
No se pudo cargar la disponibilidad de recogida

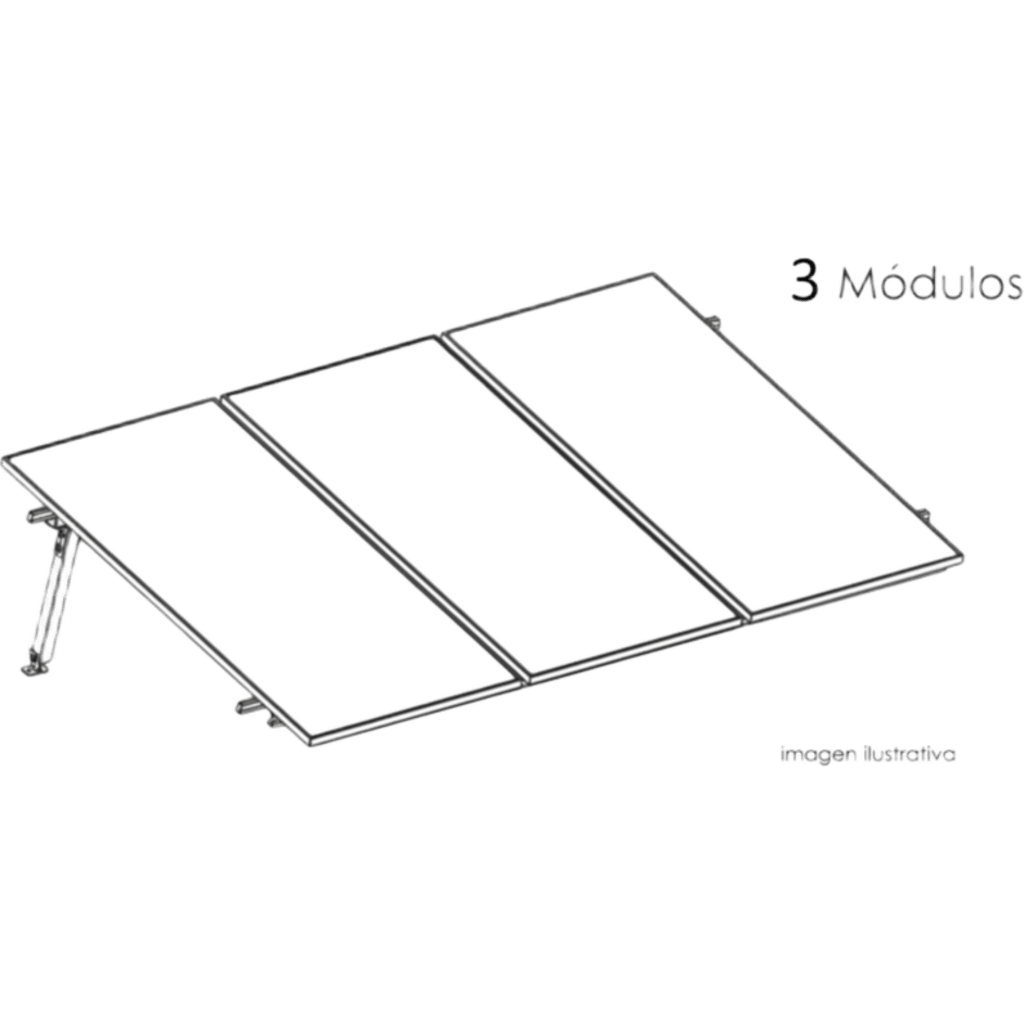

Estructura de Montaje Fotovoltaico Losa Plana Configuración 1x3 Viento 170 km h Inclinación 10° Rieles E-O 3.55 m (11.65 ft) Rieles N-S 2.14 m (7.02 ft) Altura 0.52 m (1.71 ft) Área 10 m² Módulos 645
Modelo KITBASEL1X3 · BASEL
La estructura de montaje fotovoltaico BASEL KITBASEL1X3 (KIT BASEL 1X3) es un sistema para losa plana con configuración de una fila por tres módulos de 645 W, inclinación de 10° y diseño para viento de 170 km/h. Ocupa un área estimada de 10 m² y eleva el arreglo 0.52 m sobre la superficie. Consulta más soluciones en la colección BASEL.
Este sistema de soporte para paneles solares (módulos fotovoltaicos) integra rieles N-S de 2.14 m (7.02 ft) y rieles E-O de 3.55 m (11.65 ft), además de abrazaderas y conectores. Está dimensionado para módulos de 2.382 m x 1.134 m (7.81 ft x 3.72 ft) y considera un voladizo de 30 cm en cada extremo del riel para el cálculo del span real de 1.48 m.
El despiece de la ficha BASEL para esta configuración enlista N3 BASEL, L FOOT BASEL, END CLAMP BASEL, MIDDLE CLAMP PRO, TOP CLIP BASEL, END CAP BASEL y N RAIL 4.72, con cantidades por arreglo. Es una opción para techos de concreto o cubiertas planas donde se instala un arreglo compacto de tres módulos en una sola fila.
¿Cómo funciona y para qué sirve?
Una estructura para losa plana eleva y orienta los módulos fotovoltaicos con una inclinación fija, en este caso de 10°, para mejorar la captación respecto a un módulo montado en horizontal. Los módulos descansan sobre rieles y se sujetan con abrazaderas, mientras que patas en L fijan el conjunto a la cubierta.
En la configuración 1x3 de BASEL KITBASEL1X3, los tres módulos se alinean en una sola fila sobre rieles este-oeste de 3.55 m. Los rieles norte-sur de 2.14 m dan la inclinación, y los apoyos se reparten según el span real de 1.48 m, con voladizo de 30 cm en cada extremo.
Al dimensionar una estructura conviene validar la carga de viento del sitio, la capacidad de la losa para soportar el sistema y los reglamentos aplicables. La ficha del fabricante indica que esta verificación es responsabilidad del cliente. Una altura baja de 0.52 m reduce la exposición al viento en comparación con arreglos más elevados.
Beneficios Principales
- Diseño para 170 km/h: El cálculo de la estructura considera viento de 170 km/h, dato útil para proyectos en zonas costeras o expuestas.
- Arreglo compacto: Ocupa 10 m² para tres módulos de 645 W, adecuado para cubiertas con espacio limitado.
- Inclinación de 10°: El ángulo fijo de 10° mejora el escurrimiento y la captación frente a un módulo horizontal.
- Perfil bajo: Con 0.52 m de altura sobre la superficie, el arreglo mantiene un perfil bajo en la azotea.
- Voladizo de 30 cm: El diseño con voladizo en cada extremo del riel optimiza la longitud de riel y la distribución de apoyos.
- Despiece definido: La ficha enlista cada pieza con su cantidad, lo que facilita la verificación del material antes de instalar.
- Módulos de gran formato: Soporta módulos de 2.382 m x 1.134 m, un formato común en paneles de alta potencia.
Especificaciones Técnicas
General
| Tipo de montaje | Losa plana (cubierta plana) |
| Configuración | 1 fila x 3 módulos (1x3) |
| Número de módulos | 3 |
| Potencia de módulo | 645 W |
| Dimensiones del módulo | 2.382 m x 1.134 m (7.81 ft x 3.72 ft) |
Estructura
| Velocidad de viento | 170 km/h |
| Ángulo de inclinación | 10° |
| Altura desde la superficie | 0.52 m (1.71 ft) |
| Riel Este-Oeste | 3.55 m (11.65 ft) |
| Largo del riel N-S | 2.14 m (7.02 ft) |
| Tamaño de pata | 0.38 m |
| Distancia máxima entre apoyos E-O | 1.52 m |
| Distancia aproximada entre apoyos N-S | 2.11 m |
| Span real | 1.48 m |
| Voladizo | 30 cm en cada extremo |
| Número de costillas | 3 |
Físicas
| Área total estimada | 10 m² |
| Peso | 3.74 |
| Dimensiones del paquete (alto x ancho x largo) | 22 x 50 x 472 |
Contenido del Paquete
Aplicaciones Recomendadas
Notas Importantes
Es responsabilidad del cliente seleccionar la cantidad de producto necesaria para el proyecto fotovoltaico.
Verificar que el sistema de montaje cumple los reglamentos, lineamientos y leyes aplicables del sitio de instalación.
Verificar que el sitio de instalación tenga capacidad para soportar las cargas del sistema de montaje.
Para las distancias de span real se consideró un voladizo de 30 cm en cada extremo.
El dimensionamiento corresponde a módulos de 645 W de 2.382 m x 1.134 m.
