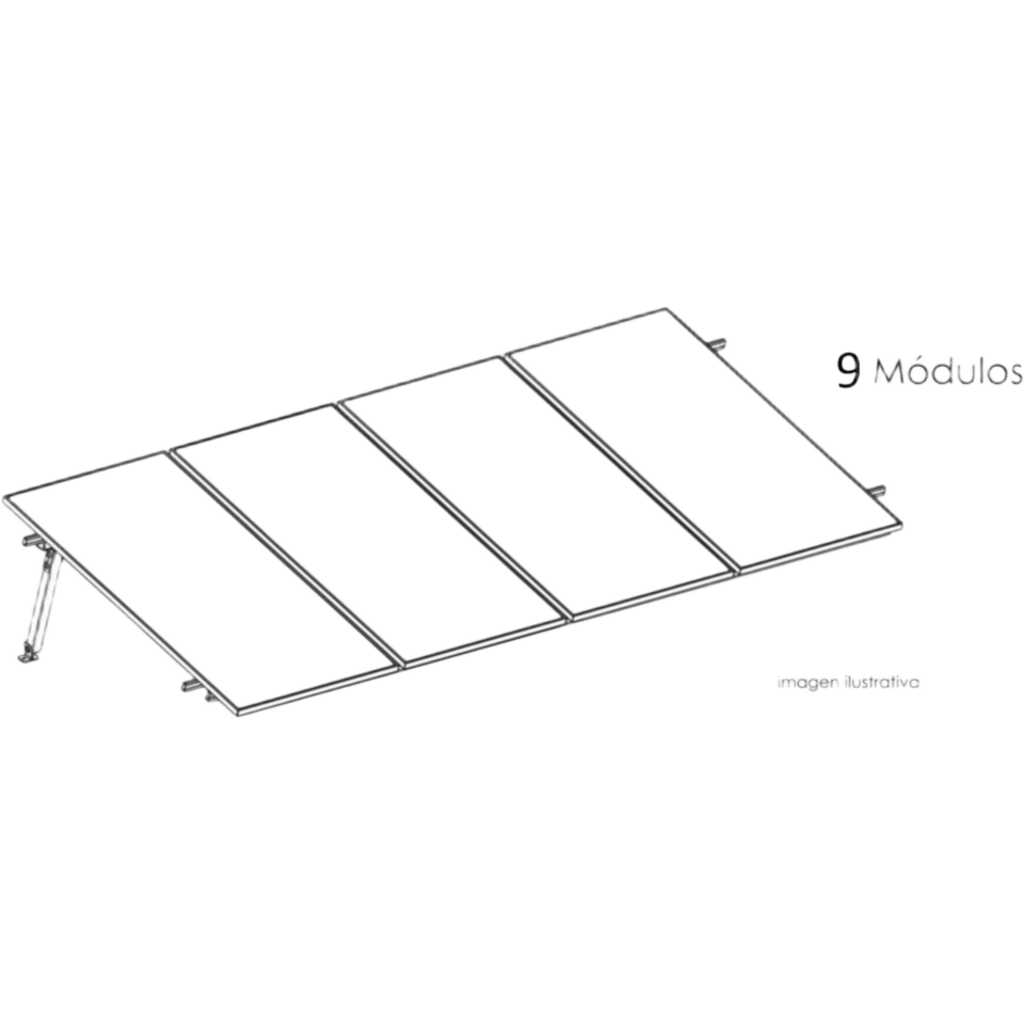

Estructura de Montaje Fotovoltaico Losa Plana 1x9 para 9 Módulos 645W Viento 170 km/h Inclinación 10° BASEL KITBASEL1X9
- SKU / Modelo: KITBASEL1X9
- Marca: BASEL
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Estructura de Montaje Fotovoltaico Losa Plana Configuración 1x3 Viento 170 km h Inclinación 10° Rieles E-O 3.55 m (11.65 ft) Rieles N-S 2.14 m (7.02 ft) Altura 0.52 m (1.71 ft) Área 10 m² Módulos 645
Modelo KITBASEL1X9 · BASEL
La estructura KITBASEL1X9 de BASEL es un sistema de montaje fotovoltaico para losa plana en configuración 1 x 9: una fila de 9 módulos solares de 645 W (2.382 m x 1.134 m) con inclinación de 10°, calculado para viento de 170 km/h y un área estimada de 30 m².
El kit BASEL KITBASEL1X9 sujeta los paneles solares (módulos fotovoltaicos) sobre rieles N-S de 2.14 m (7.02 ft) y rieles E-O con 10.43 m de longitud total, con 8 costillas y una altura aproximada de 0.52 m (1.71 ft) desde la superficie. El despiece incluye patas, conectores, abrazaderas y tapas finales.
Cada arreglo de BASEL KITBASEL1X9 considera un voladizo de 30 cm en cada extremo y un span real de 1.40 m, con distancia máxima entre apoyos E-O de 1.52 m. Estos datos sirven al instalador para ubicar los puntos de fijación sobre la cubierta antes de comenzar el montaje.
¿Cómo funciona y para qué sirve?
Una estructura para losa plana levanta los módulos fotovoltaicos sobre la cubierta con un ángulo fijo de inclinación. En el KITBASEL1X9 ese ángulo es de 10°, y las patas tipo L (L FOOT BASEL) elevan los rieles N-S hasta una altura aproximada de 0.52 m, de modo que el módulo queda inclinado y con espacio de ventilación por debajo.
Los módulos se sujetan al riel con abrazaderas: END CLAMP BASEL en los extremos de la fila y MIDDLE CLAMP PRO entre módulos contiguos, con TOP CLIP BASEL y tapas END CAP BASEL en los remates. Los conectores N CONNECTOR BASEL permiten unir tramos de riel para cubrir los 10.43 m de riel Este-Oeste que requiere una fila de 9 módulos.
El dimensionamiento depende del sitio: la ficha parte de viento de 170 km/h y un voladizo de 30 cm por extremo. Antes de instalar, el responsable del proyecto debe validar que la cubierta soporte las cargas del sistema y que el montaje cumpla los reglamentos aplicables del lugar.
Beneficios Principales
- Fila única de 9 módulos: La configuración 1 x 9 resuelve una fila completa de módulos de 645 W con un solo juego de despiece, lo que simplifica el pedido y el conteo en obra.
- Diseñado para viento de 170 km/h: El cálculo parte de una velocidad de viento de 170 km/h, dato que el instalador puede contrastar con la zona del proyecto.
- Inclinación fija de 10°: El ángulo de 10° mantiene los módulos ligeramente inclinados con perfil bajo sobre la losa.
- Altura baja de 0.52 m: Con 0.52 m desde la superficie, la estructura mantiene un perfil bajo y deja espacio de ventilación bajo los módulos.
- Despiece cerrado y cuantificado: La lista trae cantidades exactas por pieza (8 N3, 16 patas, 16 clamps intermedios), por lo que se evitan faltantes al armar.
- Voladizo de 30 cm: El span real de 1.40 m considera 30 cm de voladizo por extremo, información útil para ubicar apoyos sin recalcular.
- Riel N-S de 2.14 m: Los rieles N RAIL 4.72 se cortan según la guía de cortes de la ficha, lo que reduce improvisación en campo.
Especificaciones Técnicas
General
| Marca | BASEL |
| Modelo | KITBASEL1X9 |
| Tipo de instalación | Losa plana, una fila |
| Configuración | 1 x 9 |
| Número de módulos | 9 |
| Potencia de módulo | 645 W |
| Dimensiones del módulo | 2.382 m x 1.134 m (7.81 ft x 3.72 ft) |
Desempeño
| Velocidad de viento de diseño | 170 km/h |
| Grados de inclinación | 10° |
| Voladizo considerado en el span real | 30 cm por extremo |
| Span real | 1.40 m |
| Distancia máxima entre apoyos E-O | 1.52 m |
| Distancia aproximada entre apoyos N-S | 2.11 m |
Físicas
| Área total estimada | 30 m² |
| Altura aproximada desde la superficie | 0.52 m (1.71 ft) |
| Largo del riel N-S | 2.14 m (7.02 ft) |
| Riel Este-Oeste (2 x arreglo) | 10.43 m |
| Tamaño de pata 1 | 0.38 m |
| Número de costillas | 8 |
| Peso | 3.74 |
Contenido del Paquete
Aplicaciones Recomendadas
Notas Importantes
Las distancias de span real consideran un voladizo de 30 cm en cada extremo.
El instalador debe verificar que el sitio cuente con la capacidad de soportar las cargas del sistema de montaje.
El instalador debe verificar que el montaje cumpla los reglamentos, lineamientos y leyes aplicables del sitio de instalación.
La ficha sugiere cantidades ligeramente mayores a las exactas para algunas piezas, como 9 N3 BASEL y 17 L FOOT BASEL, como previsión.
