Estructura de Montaje Fotovoltaico Losa Plana 1x7 Módulos 645W Viento 170 km/h Inclinación 10° BASEL KITBASEL1X7
- SKU / Modelo: KITBASEL1X7
- Marca: BASEL
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Estructura de Montaje Fotovoltaico Losa Plana Viento 170 km h Inclinación 10° Rieles E-O 3.55 m (11.65 ft) Rieles N-S 2.14 m (7.02 ft) Altura 0.52 m (1.71 ft) Área 10 m² Módulos 645 W
Modelo KITBASEL1X7 · BASEL

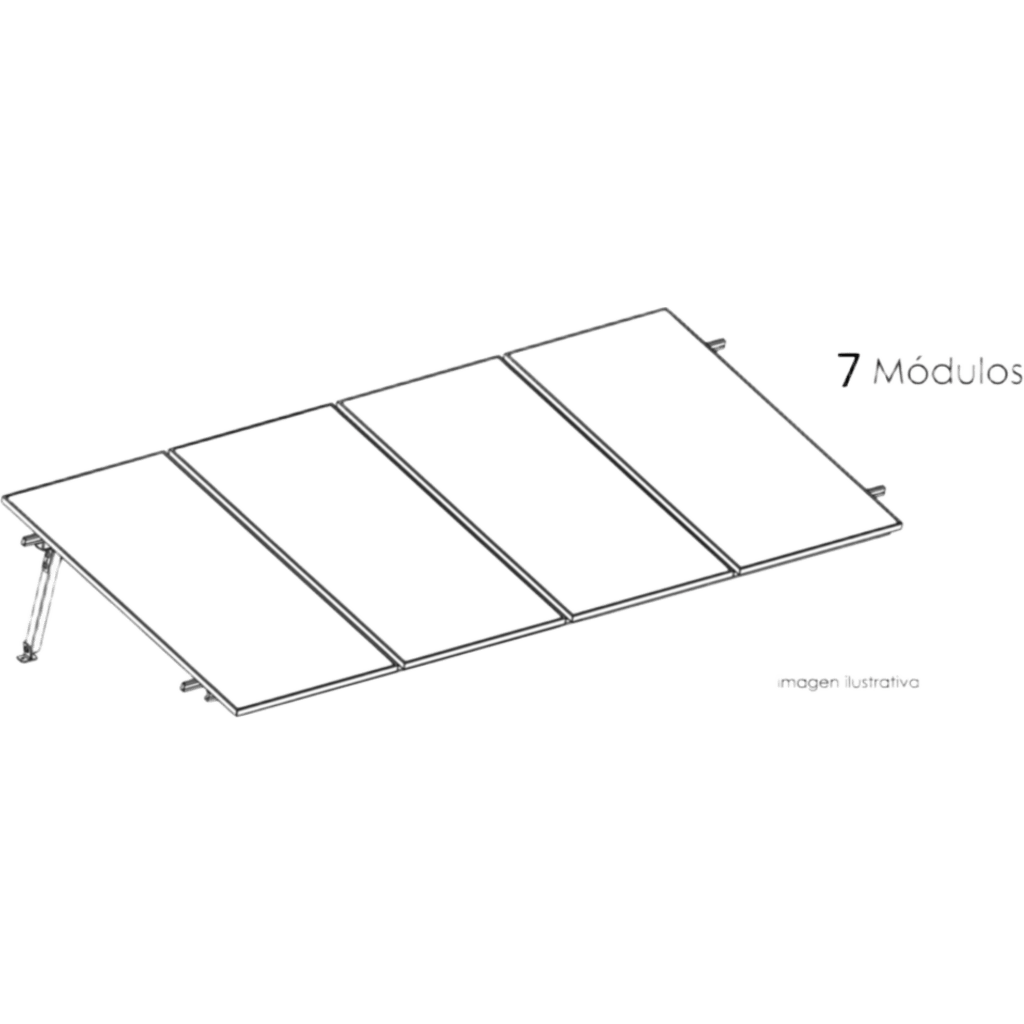

La estructura de montaje fotovoltaico KITBASEL1X7 de BASEL es un sistema de soporte para losa plana que sostiene una fila de 7 módulos de 645 W (2.382 m x 1.134 m) con inclinación de 10°, diseñado para viento de 170 km/h y una altura de 0.52 m sobre la superficie.
El kit BASEL KITBASEL1X7 es una estructura para paneles solares (módulos fotovoltaicos) en cubiertas planas de concreto o losa. Su despiece incluye 6 soportes N3 BASEL, 12 patas L FOOT, 7 rieles N RAIL 4.72 y las abrazaderas necesarias, cubriendo un área estimada de 23 m² con un riel Este-Oeste total de 8.14 m.
Dimensionar la estructura de montaje con los datos del módulo evita improvisar piezas en obra. En la configuración 1 x 7 de BASEL, la distancia máxima entre apoyos E-O es de 1.52 m y el span real de 1.51 m considera un voladizo de 30 cm por extremo, datos útiles para verificar la losa donde se instalará.
¿Cómo funciona y para qué sirve?
Una estructura para losa plana inclina los módulos fotovoltaicos con patas o soportes triangulares, sin perforar ni modificar la cubierta de forma compleja. En el KITBASEL1X7 las patas L FOOT BASEL y los soportes N3 BASEL fijan los rieles Este-Oeste a la losa, y sobre ellos se colocan los rieles N-S de 2.14 m que reciben los módulos.
Los módulos se sujetan con abrazaderas: END CLAMP BASEL en los extremos de la fila y MIDDLE CLAMP PRO entre módulos contiguos, con TOP CLIP BASEL como pieza de sujeción superior. Los conectores N CONNECTOR BASEL unen tramos de riel y los END CAP BASEL rematan los extremos. La inclinación de 10° ayuda a captar sol y a evacuar agua y suciedad mejor que un montaje totalmente horizontal.
Al elegir una estructura conviene validar siempre tres cosas: que la velocidad de viento de diseño (aquí 170 km/h) corresponda al sitio, que la losa soporte las cargas del sistema y que las dimensiones y potencia del módulo coincidan con las del cálculo (aquí 2.382 m x 1.134 m y 645 W).
Beneficios Principales
- Diseñada para 170 km/h: El cálculo del kit parte de una velocidad de viento de 170 km/h, lo que da una referencia clara para instalaciones en zonas con viento fuerte.
- Cubre 7 módulos de 645 W: Una sola fila 1 x 7 resuelve el montaje de siete módulos de 2.382 m x 1.134 m sin tener que armar la lista de piezas desde cero.
- Inclinación de 10°: El ángulo fijo de 10° mantiene un perfil bajo de 0.52 m de altura, que reduce la exposición al viento sobre la cubierta.
- Despiece definido: Cada pieza viene con cantidad y SKU, lo que facilita revisar el material contra la lista al recibirlo en obra.
- Voladizo de 30 cm considerado: El span real de 1.51 m ya contempla el voladizo en cada extremo, por lo que el instalador no tiene que recalcular la separación de apoyos.
- Abrazaderas diferenciadas: Las END CLAMP y MIDDLE CLAMP PRO separan la sujeción de extremo y la intermedia, de modo que cada módulo queda fijado según su posición.
- Montaje en losa plana: Las 12 patas L FOOT BASEL y 6 soportes N3 permiten anclar sobre la cubierta con apoyos separados un máximo de 1.52 m en dirección E-O.
Especificaciones Técnicas
General
| Tipo de estructura | Losa plana, una fila |
| Configuración | 1 x 7 (1 fila, 7 módulos) |
| Número de módulos | 7 |
| Potencia de módulo | 645 W |
| Dimensiones del módulo | 2.382 m x 1.134 m (7.81 ft x 3.72 ft) |
| Marca | BASEL Racking Systems |
| Modelo | KITBASEL1X7 |
Desempeño
| Velocidad de viento de diseño | 170 km/h |
| Grados de inclinación | 10° |
Físicas
| Altura aproximada desde la superficie | 0.52 m (1.71 ft) |
| Área total estimada | 23 m² |
| Largo del riel N-S | 2.14 m (7.02 ft), 6 piezas |
| Riel Este-Oeste | 8.14 m (2 x arreglo) |
| Tamaño pata 1 | 0.38 m, 6 piezas |
| Distancia máxima entre apoyos E-O | 1.52 m |
| Distancia aproximada entre apoyos N-S | 2.11 m |
| Span real | 1.51 m (con voladizo de 30 cm en cada extremo) |
| Número de costillas | 6 |
Contenido del Paquete
Aplicaciones Recomendadas
Notas Importantes
Para las distancias de span real se consideró un voladizo de 30 cm en cada extremo.
El cliente debe verificar que la estructura cumpla los reglamentos aplicables del sitio y que la losa soporte las cargas del sistema de montaje.
El dimensionamiento corresponde a módulos de 645 W de 2.382 m x 1.134 m; con otros módulos hay que recalcular el despiece.
