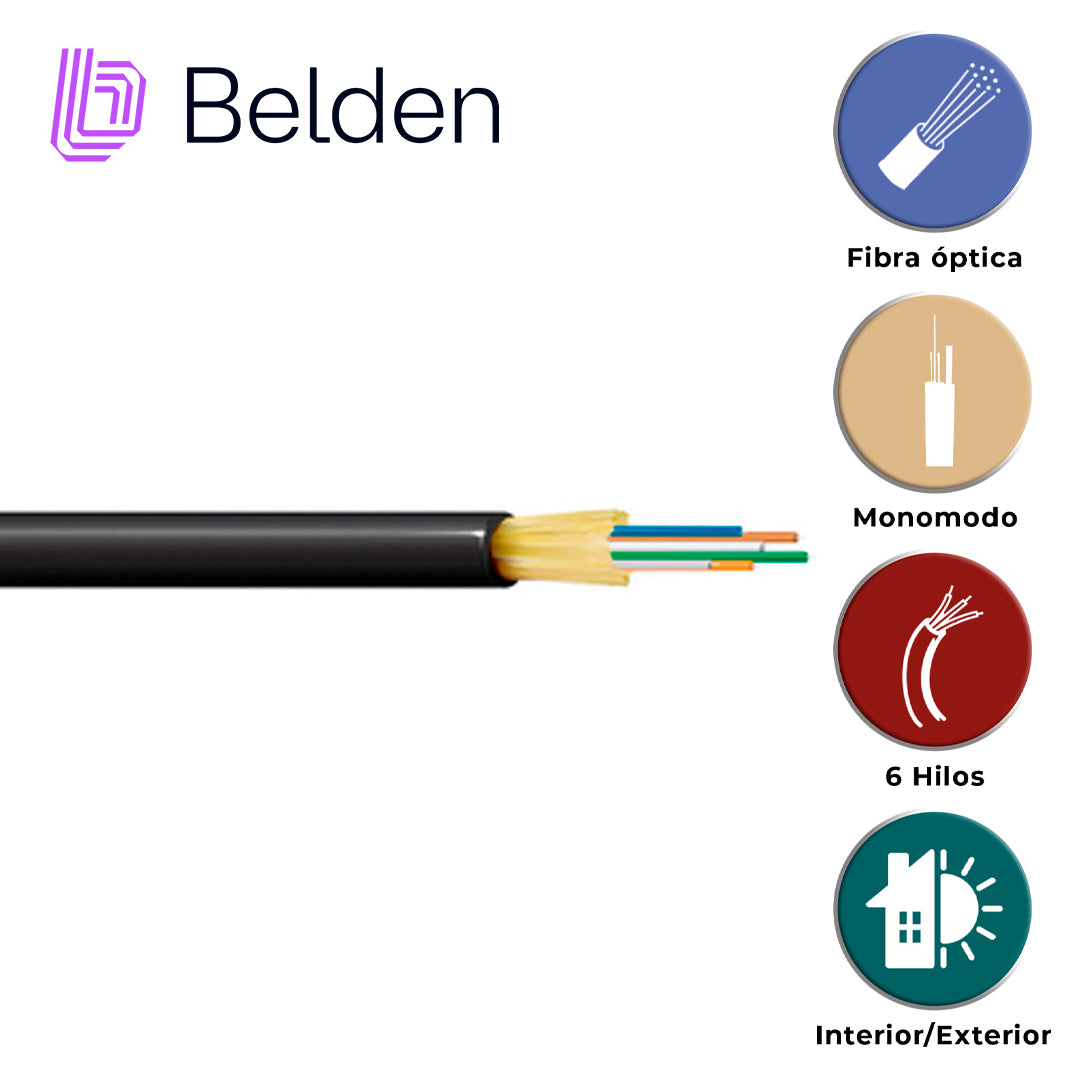

Cable Fibra Optica Interior/Exterior 6 Hilos Monomodo OS2 OFNR Forro PVC Negro Belden FDSD006R9
- SKU / Modelo: FDSD006R9
- Marca: BELDEN
- Categoría: Cables Fibra Óptica
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida

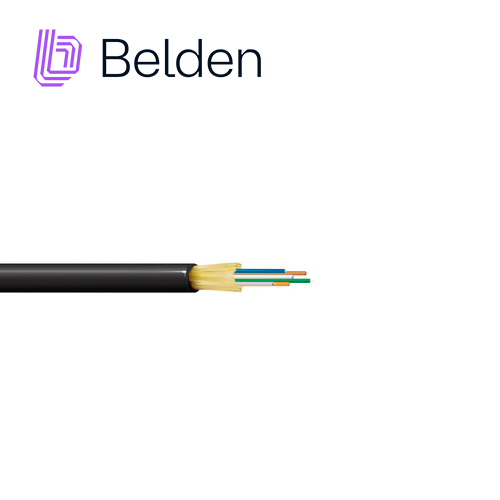

FIBRA OPTICA BELDEN FDSD006R9 / INTERIOR/EXTERIOR / NEGRO / OS2 / 6 HILOS / FORRO PVC / OFNR / BOBINA / 3,280 PIES 1,000 METROS
Modelo FDSD006R9 · BELDEN · Fibra óptica OS2 de 6 hilos
El cable de fibra óptica FDSD006R9 de BELDEN es un cable monomodo OS2 de 6 hilos para instalación interior y exterior, con forro de PVC negro, clasificación OFNR, fibra de 8.2/125 micras y búfer de 900 micras. Se presenta en bobina de 1000 metros (3280 pies) y opera de -40 °C a 70 °C, de modo que un solo tendido puede pasar de la intemperie al interior de un edificio.
La fibra monomodo OS2 conduce un solo modo de luz por un núcleo de 8.2 micras, por lo que se usa en enlaces de larga distancia entre gabinetes, edificios y cuartos de telecomunicaciones, donde el cobre UTP queda limitado por distancia y ruido electromagnético. Los 6 hilos del Belden FDSD006R9 permiten asignar pares de transmisión y recepción y dejar hilos libres para crecimiento o respaldo.
Cada hilo del Belden FDSD006R9 sigue la codificación de colores TIA-598-D, lo que facilita identificar los pares durante la fusión o la terminación en distribuidores y paneles de fibra. El diámetro exterior de 5.6 mm (0.220 pulgadas) lo hace un cable compacto para canalizar en ductos y tuberías de redes corporativas, CCTV IP y telecomunicaciones.
¿Cómo funciona y para qué sirve?
Un cable de fibra óptica transmite datos como pulsos de luz a través de un núcleo de vidrio rodeado por un revestimiento que mantiene la luz dentro del núcleo. En fibra monomodo OS2, como la del Belden FDSD006R9 con núcleo de 8.2 micras y revestimiento de 125 micras, la luz viaja en un solo modo, lo que reduce la dispersión y permite enlaces de mayor distancia que la fibra multimodo (OM1 a OM5) o el cobre Cat6/Cat6A, además de ser inmune a la interferencia electromagnética.
Cada fibra del cable lleva un recubrimiento tipo búfer de 900 micras que la protege y facilita su manejo. Para usarla se termina con conectores o se empalma por fusión con pigtails, y se conecta a transceptores SFP/SFP+ o convertidores de medios monomodo. En un enlace dúplex se usan dos hilos, uno para transmitir y otro para recibir, por lo que 6 hilos alcanzan para tres enlaces dúplex o para dejar reserva.
La construcción interior/exterior con resistencia a la luz solar evita empalmar en la entrada del edificio para cambiar de cable de exterior a uno de interior. La designación OFNR del título indica la clasificación riser de un cable óptico no conductivo. Al instalar, respeta el radio de curvatura de 15 veces el diámetro exterior del cable y evita jalones excesivos para no dañar las fibras ni aumentar la atenuación.
Beneficios Principales
- Un solo cable interior/exterior: Al aceptar instalación interior y exterior, Belden FDSD006R9 evita empalmes de transición en la entrada del edificio y reduce puntos de falla.
- Fibra monomodo OS2: El núcleo de 8.2/125 micras sirve para enlaces largos entre edificios o cuartos de telecomunicaciones con margen de crecimiento en velocidad.
- 6 hilos por cable: Permite tres enlaces dúplex o dejar hilos libres de reserva sin tender un segundo cable.
- Operación de -40 °C a 70 °C: El amplio rango de temperatura permite tendidos en azoteas, ductos y fachadas sin degradar el cable por clima.
- Resistencia a la luz solar: El forro negro de PVC está declarado apto para exposición solar, útil en tramos aéreos o expuestos.
- Identificación por colores: La codificación TIA-598-D acelera el etiquetado, la fusión y el mantenimiento de cada hilo.
- Diámetro de 5.6 mm: El cable delgado ocupa poco espacio en tubería y charola y facilita el jalado en ductos con varios servicios.
Especificaciones Técnicas
Fibra óptica
| Tipo de fibra | OS2 Monomodo |
| Número de hilos | 6 hilos |
| Diámetro del núcleo/revestimiento de fibra | 8.2/125 micras |
| Diámetro del búfer | 900 micras |
| Codificación de colores de fibra | TIA-598-D |
Cable
| Aplicación | Interior/Exterior |
| Cubierta | PVC |
| Clasificación | OFNR |
| Color | Negro |
| Diámetro exterior | 0.220 pulgadas (5.6 mm) |
| Radio de curvatura durante la instalación | 15x el diámetro exterior del cable |
Ambiental
| Temperatura de operación | -40 °C a 70 °C |
| Idoneidad ambiental | Interior/Exterior, resistencia a la luz solar |
Presentación
| Presentación | Bobina |
| Longitud de bobina | 1000 m (3280 ft) |
| Unidad de venta | Metro lineal / Pie lineal |
| Cortes disponibles | A medida o bobinas de 500, 1000, 2000 o 4000 m |
Aplicaciones Recomendadas
Notas Importantes
Radio de curvatura durante la instalación: 15 veces el diámetro exterior del cable.
Rango de temperatura de funcionamiento: -40 °C a 70 °C.
El cable requiere conectores o pigtails y transceptores/convertidores monomodo compatibles para ponerse en servicio; no forman parte del cable.
