Fuente Alimentación Conmutada 12V DC 8A 96W SELV PELV Carril DIN ECO WAGO 787-1721
- SKU / Modelo: 787-1721
- Marca: WAGO
- Categoría: Fuentes de Poder
- Garantía: 1 año
Precio normal:
$ 2,280.99 MXN
Precio en oferta
$ 1,781.99MXN
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Fuente de Alimentación Conmutada / Sincronización Primaria ECO / 12V DC 8A / 96W / SELV PELV / Montaje Carril DIN / IP20 / Conexión Paralelo y Serie
Modelo 787-1721 | Marca WAGO
12V DC 8A96WMontaje Carril DINSincronización Primaria ECOSELV PELVIP20Paralelo y Serie
La fuente de alimentación WAGO 787-1721 es una fuente conmutada de montaje en carril DIN que entrega 12V DC con corriente máxima de 8A y potencia de salida de 96W, cumpliendo con normativa SELV (Safety Extra Low Voltage) y PELV (Protective Extra Low Voltage) según EN 60950-1 para garantizar seguridad eléctrica en instalaciones industriales. Esta fuente cuenta con función de sincronización primaria ECO que reduce el ripple en aplicaciones donde múltiples fuentes operan en paralelo, permitiendo conexión en paralelo para redundancia o mayor corriente, y conexión en serie para obtener voltajes superiores, con eficiencia típica superior al 93% y rango de temperatura de operación de -25°C a +70°C con derating.
Diseñada para aplicaciones industriales de automatización, control de acceso, videovigilancia y sistemas de seguridad, esta fuente ofrece protección contra sobrecorriente, sobrevoltaje y cortocircuito con recuperación automática. El diseño compacto de montaje en riel DIN 35mm la hace ideal para instalación en gabinetes eléctricos y tableros de control donde el espacio es limitado. La tecnología ECO de sincronización primaria permite que múltiples unidades trabajen en fase, reduciendo interferencias electromagnéticas y mejorando la calidad de la señal DC en sistemas sensibles.
La certificación IP20 la hace adecuada para instalación en ambientes interiores protegidos, mientras que su amplio rango de entrada de 100-240V AC permite operación global sin ajustes. La función de conexión paralela soporta configuraciones redundantes N+1 para alta disponibilidad en aplicaciones críticas, y la conexión en serie permite crear sistemas de 24V DC combinando dos unidades, ofreciendo máxima flexibilidad en diseño de sistemas de potencia distribuida.
Beneficios Principales
- Salida estable de 12V DC 8A con regulación de línea mejor que ±0.5% y regulación de carga mejor que ±1%
- Sincronización primaria ECO que reduce ripple y ruido en configuraciones paralelas mejorando calidad de energía
- Capacidad de conexión paralela para redundancia N+1 y mayor capacidad de corriente sin módulos adicionales
- Eficiencia superior al 93% que reduce consumo energético y disipación térmica en operación continua
- Protecciones completas contra sobrecorriente, sobrevoltaje y cortocircuito con recuperación automática
- Montaje rápido en carril DIN 35mm sin herramientas especiales facilitando instalación y mantenimiento
- Amplio rango de entrada 100-240V AC universal compatible con redes eléctricas globales
- Operación en temperaturas extremas de -25°C a +70°C apta para ambientes industriales exigentes
- Diseño compacto que optimiza espacio en gabinetes eléctricos y tableros de control
- Cumplimiento SELV PELV para máxima seguridad en instalaciones con contacto humano potencial
Especificaciones Tecnicas
| Característica | Especificación |
|---|---|
| Voltaje de Salida | 12V DC ±1% |
| Corriente de Salida | 8A máximo |
| Potencia de Salida | 96W |
| Voltaje de Entrada | 100-240V AC 50/60Hz |
| Eficiencia | >93% típica a carga nominal |
| Regulación de Línea | ±0.5% típica |
| Regulación de Carga | ±1% típica |
| Ripple y Ruido | <120mVpp |
| Protecciones y Seguridad | Especificación |
|---|---|
| Protección Sobrecorriente | 110-170% con limitación automática |
| Protección Sobrevoltaje | 13.5-16V DC trip level |
| Protección Cortocircuito | Recuperación automática |
| Certificación Seguridad | SELV PELV según EN 60950-1 |
| Aislamiento Entrada-Salida | 3kV AC mínimo |
| Clase de Protección | Clase I con conexión tierra |
| Características Ambientales y Mecánicas | Especificación |
|---|---|
| Temperatura Operación | -25°C a +70°C con derating |
| Temperatura Almacenamiento | -40°C a +85°C |
| Humedad Relativa | 5% a 95% sin condensación |
| Grado de Protección | IP20 |
| Montaje | Carril DIN 35mm EN 60715 |
| Dimensiones | 90 x 105 x 75 mm aproximado |
| Peso | Aproximadamente 350g |
| Conexiones | Terminales tornillo o resorte |
| Características Especiales | Especificación |
|---|---|
| Sincronización Primaria | ECO Mode para operación paralela |
| Conexión Paralelo | Sí, para redundancia N+1 |
| Conexión Serie | Sí, para voltajes superiores |
| Enfriamiento | Convección natural sin ventilador |
| MTBF | >500,000 horas según MIL-HDBK-217F |
| Indicador LED | Estado de salida DC OK |
Contenido del Paquete
📦 1x Fuente Alimentación 12V 8A WAGO 787-1721📄 Manual de instalación y operación🔧 Kit terminales conexión📋 Certificados de cumplimiento normativo
Aplicaciones Recomendadas
🏭 Automatización IndustrialAlimentación de PLCs, HMIs, sensores, actuadores y sistemas de control distribuido en plantas manufactureras
🔐 Control de AccesoEnergización de cerraduras electromagnéticas, lectores biométricos, torniquetes y sistemas de gestión de acceso
📹 VideovigilanciaAlimentación de cámaras IP, switches PoE, NVRs y equipos de monitoreo en instalaciones de seguridad
🚨 Sistemas de AlarmaRespaldo de energía para paneles de alarma, detectores, sirenas y dispositivos de seguridad perimetral
🌐 Redes y TelecomunicacionesAlimentación de switches, routers, access points, módems y equipos de comunicación industrial
🏢 Edificios InteligentesSistemas BMS, iluminación LED, sensores ambientales y control HVAC en automatización de edificios
Preguntas Frecuentes
¿Cuántas unidades puedo conectar en paralelo para redundancia?
La fuente WAGO 787-1721 soporta conexión en paralelo sin límite teórico de unidades, aunque se recomienda configuraciones N+1 o 2N para redundancia efectiva. Cada unidad debe tener diodos de bloqueo incorporados o usar módulo de redundancia para prevenir corrientes inversas. La función de sincronización primaria ECO asegura que todas las unidades trabajen en fase reduciendo el ripple resultante. Para aplicaciones críticas, una configuración 2+1 (dos fuentes activas, una en standby) ofrece excelente balance entre costo y confiabilidad con capacidad total de 16A.
¿Puedo conectar dos fuentes en serie para obtener 24V DC?
Sí, la fuente 787-1721 permite conexión en serie para obtener 24V DC conectando el terminal positivo de una fuente al terminal negativo de la otra. La corriente máxima disponible será 8A (limitada por una sola unidad) con potencia total de 192W. Es importante verificar que el punto medio (conexión entre fuentes) esté flotante o correctamente referenciado según la aplicación. Esta configuración es útil cuando se requiere 24V DC sin cambiar modelo de fuente, aunque para aplicaciones permanentes se recomienda usar modelo específico de 24V para mejor eficiencia.
¿Qué significa sincronización primaria ECO y cuáles son sus beneficios?
La sincronización primaria ECO es una tecnología WAGO que sincroniza la frecuencia de conmutación del lado primario de múltiples fuentes conectadas en paralelo. Cuando varias fuentes operan simultáneamente sin sincronización, sus frecuencias de conmutación pueden estar desfasadas generando batidos y mayor ripple en la salida DC. Con ECO Mode, todas las fuentes conmutan en fase reduciendo el ripple resultante hasta 50%, mejorando la calidad de energía para equipos sensibles como sistemas de control y comunicación. También reduce interferencias electromagnéticas EMI facilitando cumplimiento normativo en instalaciones industriales.
¿Cuál es el derating por temperatura y cómo afecta la potencia disponible?
La fuente 787-1721 entrega 96W a plena capacidad hasta 50°C de temperatura ambiente. Por encima de 50°C, se debe aplicar derating lineal de aproximadamente 2.5% por cada grado adicional hasta 70°C máximo. A 60°C la potencia disponible es aproximadamente 72W (75% de capacidad nominal), y a 70°C cerca de 48W (50%). Para aplicaciones que requieren 8A continuos en ambientes superiores a 50°C, se recomienda sobredimensionar usando modelo de mayor potencia o mejorar ventilación del gabinete. El montaje vertical con terminales hacia abajo optimiza convección natural mejorando disipación térmica.
¿Qué certificaciones SELV y PELV cumple y por qué son importantes?
SELV (Safety Extra Low Voltage) y PELV (Protective Extra Low Voltage) son clasificaciones de seguridad según EN 60950-1 e IEC 60364 que garantizan que el voltaje de salida es suficientemente bajo (≤60V DC) y está adecuadamente aislado de la red AC para prevenir shock eléctrico. SELV requiere aislamiento reforzado o doble entre primario y secundario sin conexión a tierra en salida, mientras PELV permite tierra en salida pero mantiene el mismo nivel de aislamiento. La certificación SELV/PELV de la 787-1721 permite su uso en aplicaciones con contacto humano potencial sin requerir protecciones adicionales, simplificando instalación y cumplimiento normativo en sectores médico, educativo y residencial.
¿Cómo instalo correctamente la fuente en carril DIN?

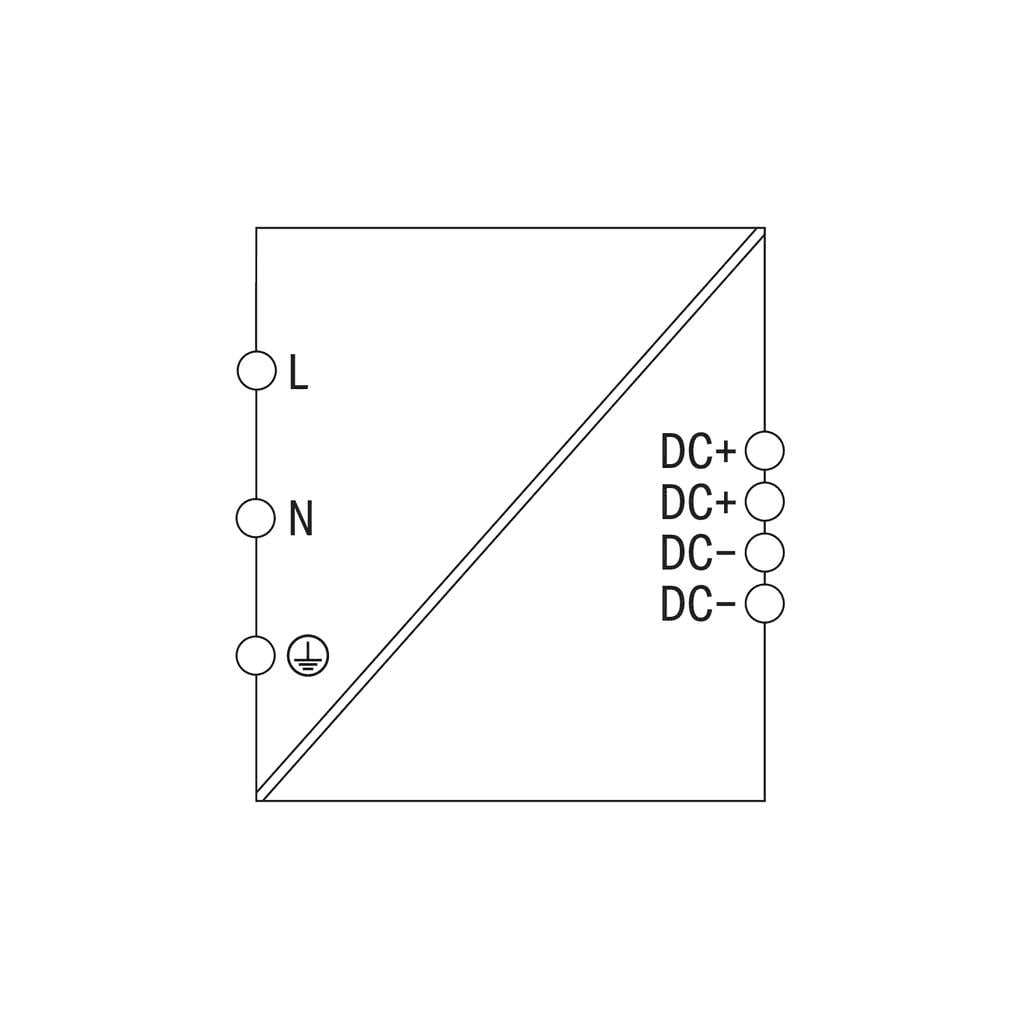

Para instalar la fuente 787-1721: 1) Enganchar el clip superior del módulo en la parte superior del carril DIN 35mm, 2) Presionar la parte inferior hasta escuchar clic de fijación, 3) Verificar que el módulo está firmemente sujeto sin movimiento lateral, 4) Conectar cables de entrada AC en terminales L, N y PE respetando polaridad, 5) Conectar carga en terminales +12V y 0V (común) con cables adecuados para 8A mínimo, 6) Dejar espacio mínimo de 10mm a cada lado para ventilación, 7) Montar preferiblemente en posición vertical con terminales hacia abajo para óptima convección. Para remover, presionar lengüeta inferior con destornillador plano y pivotar hacia afuera.
📎 Descargas:📄 Ficha Técnica
