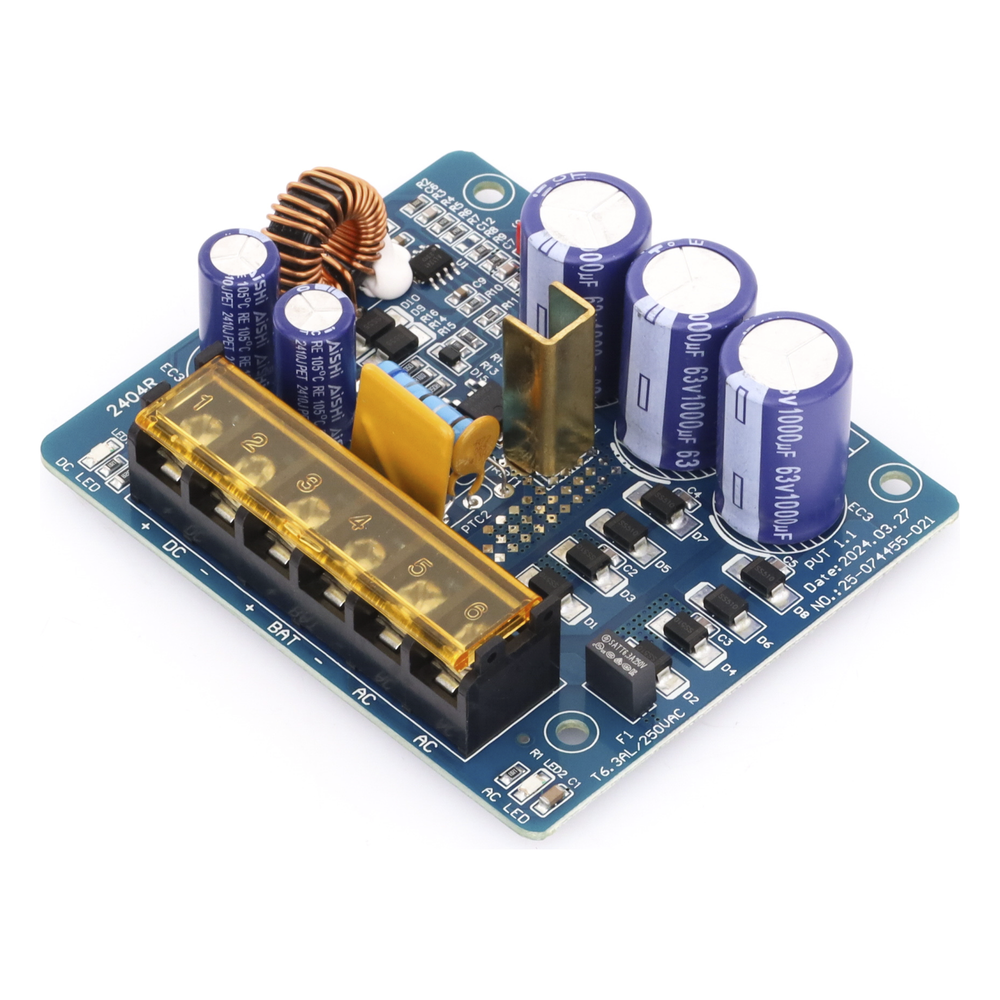

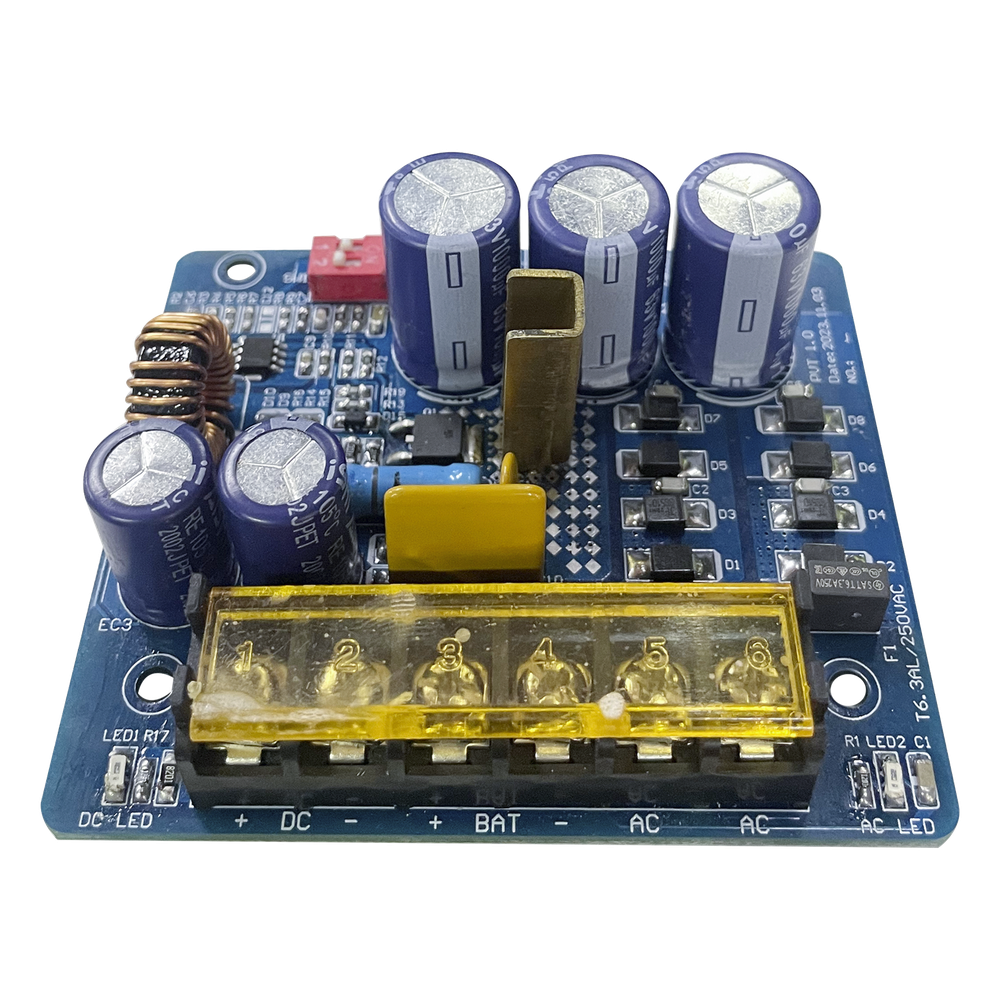

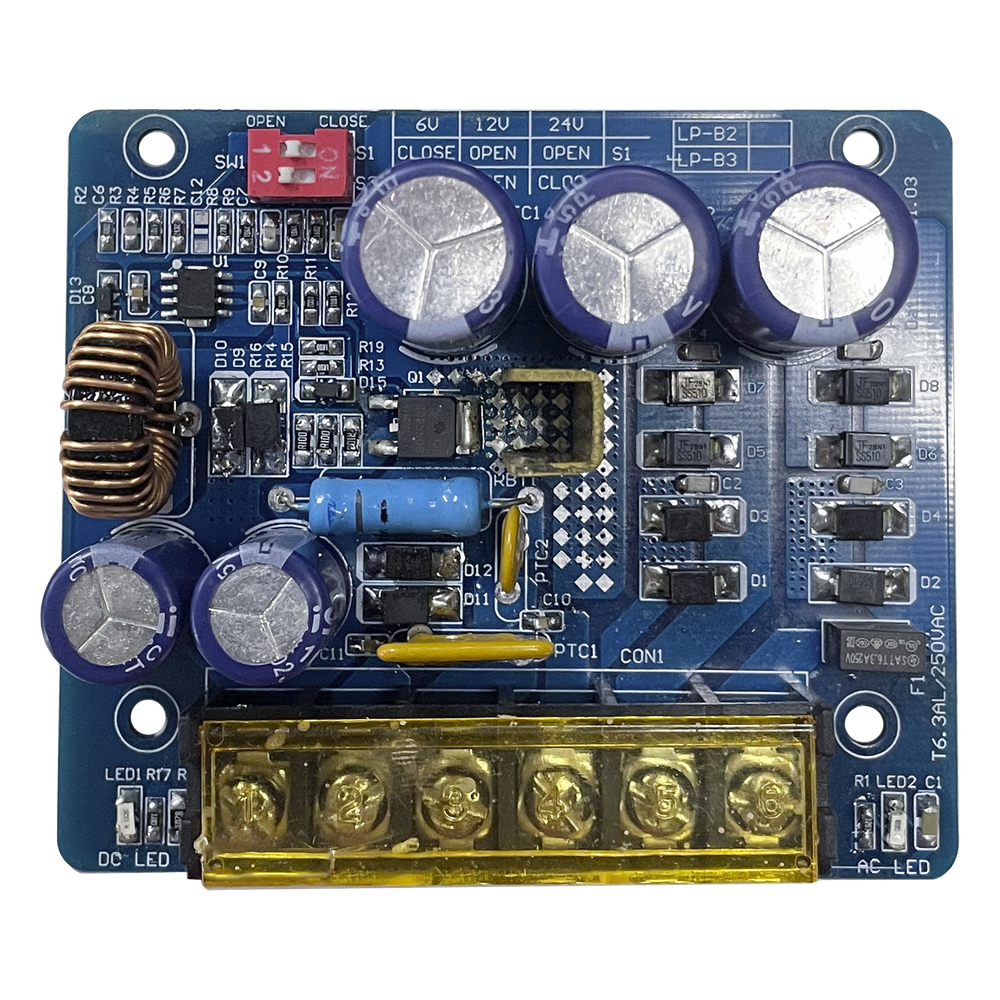

Fuente de Poder Tipo Tarjeta Salida Seleccionable 6/12/24 Vcc 4 A Terminales Tornillo EPCOM POWERLINE PL-B3
- SKU / Modelo: PL-B3
- Marca: EPCOM POWERLINE
- Categoría: Fuentes de Poder
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Fuente de Poder tipo Tarjeta Salida Seleccionable 6 12 24 Vcc 4 A Terminales Tornillo -20 °C a 45 °C
Modelo PL-B3 · EPCOM POWERLINE
La fuente de poder PL-B3 de EPCOM POWERLINE es una fuente tipo tarjeta que convierte una entrada de CA de bajo voltaje (16-28 V~, 50/60 Hz) en una salida de 6, 12 o 24 Vcc seleccionable con interruptores. Entrega hasta 4 A a 6 y 12 Vcc y hasta 2 A a 24 Vcc, con un máximo de 48 W, para equipos de CCTV y control de acceso.
La PL-B3 de EPCOM POWERLINE funciona también como cargador: cuando hay energía de red alimenta la carga y carga la batería de respaldo con una corriente máxima de 350 mA, y si la red falla la batería sigue alimentando la carga. Acepta baterías de plomo ácido o gel de 7 Ah, y sus terminales tipo tornillo facilitan la conexión de la entrada, la salida y la batería.
Con dimensiones de 76.2 x 88.9 x 32 mm, la fuente de poder PL-B3 se instala dentro de gabinetes y recintos con poco espacio. Opera de -20 °C a 45 °C y de 20 a 90% de humedad relativa, e incorpora protección contra cortocircuito y sobrecarga térmica. El transformador de entrada y las baterías de respaldo se adquieren por separado.
¿Cómo funciona y para qué sirve?

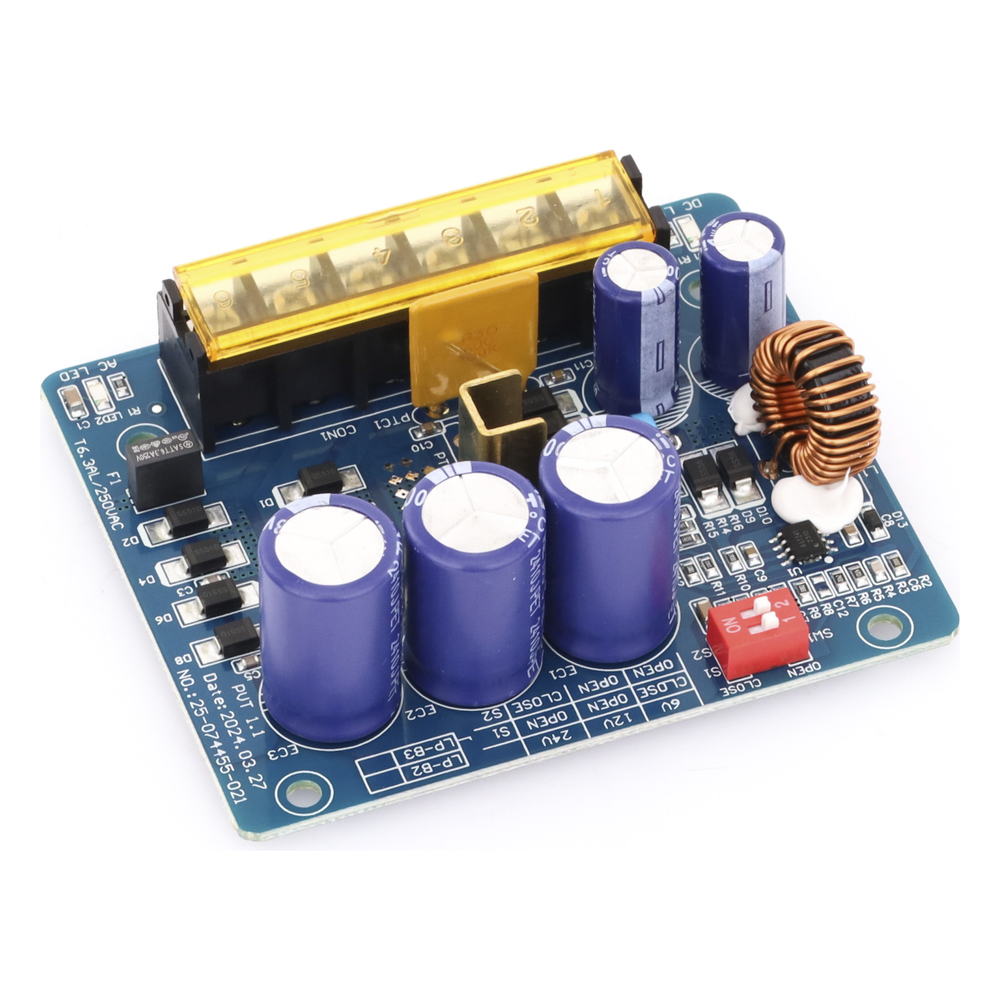

Una fuente tipo tarjeta no incluye transformador: recibe CA de bajo voltaje de un transformador externo, la rectifica, la filtra y la regula para entregar CC estable. En la EPCOM POWERLINE PL-B3 el voltaje de salida se elige con los interruptores SW1 y SW2: SW1 en ON y SW2 en OFF da 6 Vcc, ambos en OFF dan 12 Vcc, y SW1 en OFF con SW2 en ON da 24 Vcc.
El transformador debe corresponder al voltaje elegido: 16 V~ / 40 VA para 6 Vcc, 24 V~ o 28 V~ / 100 VA para 12 Vcc y 28 V~ / 100 VA para 24 Vcc. Un transformador de menor potencia limita la corriente disponible, por lo que conviene sumar el consumo de todos los dispositivos conectados y dejar margen antes de elegirlo.
Con red presente, la fuente alimenta la carga y carga la batería de respaldo a un máximo de 350 mA. Si la red falla, la batería sostiene la carga; sin batería, la pérdida de CA provoca la pérdida del voltaje de salida. Para operar a 24 Vcc con respaldo se conectan dos baterías de 12 Vcc en serie. Los LED indican que el voltaje de entrada y el de salida son normales.
Beneficios Principales
- Una fuente para tres voltajes: La salida seleccionable de 6, 12 o 24 Vcc permite usar el mismo modelo en distintos dispositivos y reduce las referencias que el instalador debe llevar a obra.
- Respaldo con batería: Carga baterías de 7 Ah a un máximo de 350 mA y mantiene alimentada la carga durante un corte de energía.
- Hasta 4 A de corriente: Entrega hasta 4 A a 6 y 12 Vcc, suficiente para alimentar varios dispositivos de CCTV o control de acceso en un solo punto.
- Protecciones integradas: La protección contra cortocircuito y sobrecarga térmica ayuda a cuidar la fuente y los equipos conectados ante fallas de cableado.
- Salida filtrada y regulada: Con rizado de salida de ≤100 mV, el voltaje es estable para equipos sensibles.
- Formato compacto: Mide 76.2 x 88.9 x 32 mm, lo que permite montarla en gabinetes con poco espacio.
- Montaje y baterías con cableado incluido: Incluye hardware de montaje y cables de batería, así que el instalador no necesita comprarlos aparte.
- Rango de temperatura amplio: Opera de -20 °C a 45 °C, apta para gabinetes en interiores con variaciones térmicas.
Especificaciones Técnicas
Eléctricas
| Modelo | PL-B3 |
| Voltaje de entrada | 16-28 V~, 50/60 Hz |
| Corriente de entrada | 4.0 A máx. |
| Voltaje de salida | 6 Vcc / 12 Vcc / 24 Vcc (seleccionable con interruptores SW1 y SW2) |
| Corriente de salida a 6 Vcc | 4 A máx. |
| Corriente de salida a 12 Vcc | 4 A máx. |
| Corriente de salida a 24 Vcc | 2 A máx. |
| Potencia de salida | 48 W máx. |
| Eficiencia | ≥82% a 6 Vcc, ≥84% a 12 Vcc, ≥90% a 24 Vcc |
| Rizado de salida | ≤100 mV |
| Pérdida en vacío | ≤0.2 W |
| Transformador para 6 Vcc | 16 V~ / 40 VA (modelo sugerido RT1640LS, no incluido) |
| Transformador para 12 Vcc | 24 V~ o 28 V~ / 100 VA (modelo sugerido PL24100, no incluido) |
| Transformador para 24 Vcc | 28 V~ / 100 VA (no incluido) |
| Batería de respaldo | 6 V / 12 V / 24 V, 7 Ah, plomo ácido o gel (no incluida) |
| Corriente máxima de carga de batería | 350 mA |
| Protecciones | Cortocircuito y sobrecarga térmica |
| Regulación | Electrónica con filtrado |
Conexión
| Terminales de entrada y salida | Tipo tornillo |
| Calibre de cableado | 18 AWG o mayor para batería y salida de CC |
Físicas
| Dimensiones | L76.2 x W88.9 x H32 mm |
| Color | Negro |
Ambientales
| Temperatura de operación | -20 °C a 45 °C |
| Humedad de operación | 20-90% HR |
| Temperatura de almacenamiento | -25 °C a 65 °C |
| Humedad de almacenamiento | 10-90% HR |
General
| Garantía | 3 años |
Contenido del Paquete
Aplicaciones Recomendadas
Productos Complementarios
Notas Importantes
Instalar la PL-B3 de acuerdo con el Código Eléctrico Nacional y las regulaciones locales aplicables.
Usar cable de 18 AWG o mayor en todas las conexiones de alimentación (batería y salida de CC).
Medir el voltaje de salida antes de conectar los dispositivos para evitar daños.
Las baterías de respaldo deben ser de plomo ácido o gel. Para operación a 24 Vcc usar dos baterías de 12 Vcc conectadas en serie.
Sin baterías, una pérdida de CA provoca la pérdida del voltaje de salida.
No tocar las piezas metálicas expuestas. Cortar la alimentación del circuito derivado antes de instalar o dar servicio. No tiene partes reparables por el usuario; el servicio debe hacerlo personal calificado.
