Gabinete Antiexplosivo / Aluminio Fundido / 12 x 12 x 6 in / Clase I, II, III / Grupos BCDEFG / IP66 / NEMA 4 / ATEX/IECEx
Modelo HUB-EXB-12126-N34 | Marca HUBBELL KILLARK
IP66NEMA 4ATEX/IECExClase I, II, IIIGrupos BCDEFGAntiexplosivoIgnífugoAluminio Fundido

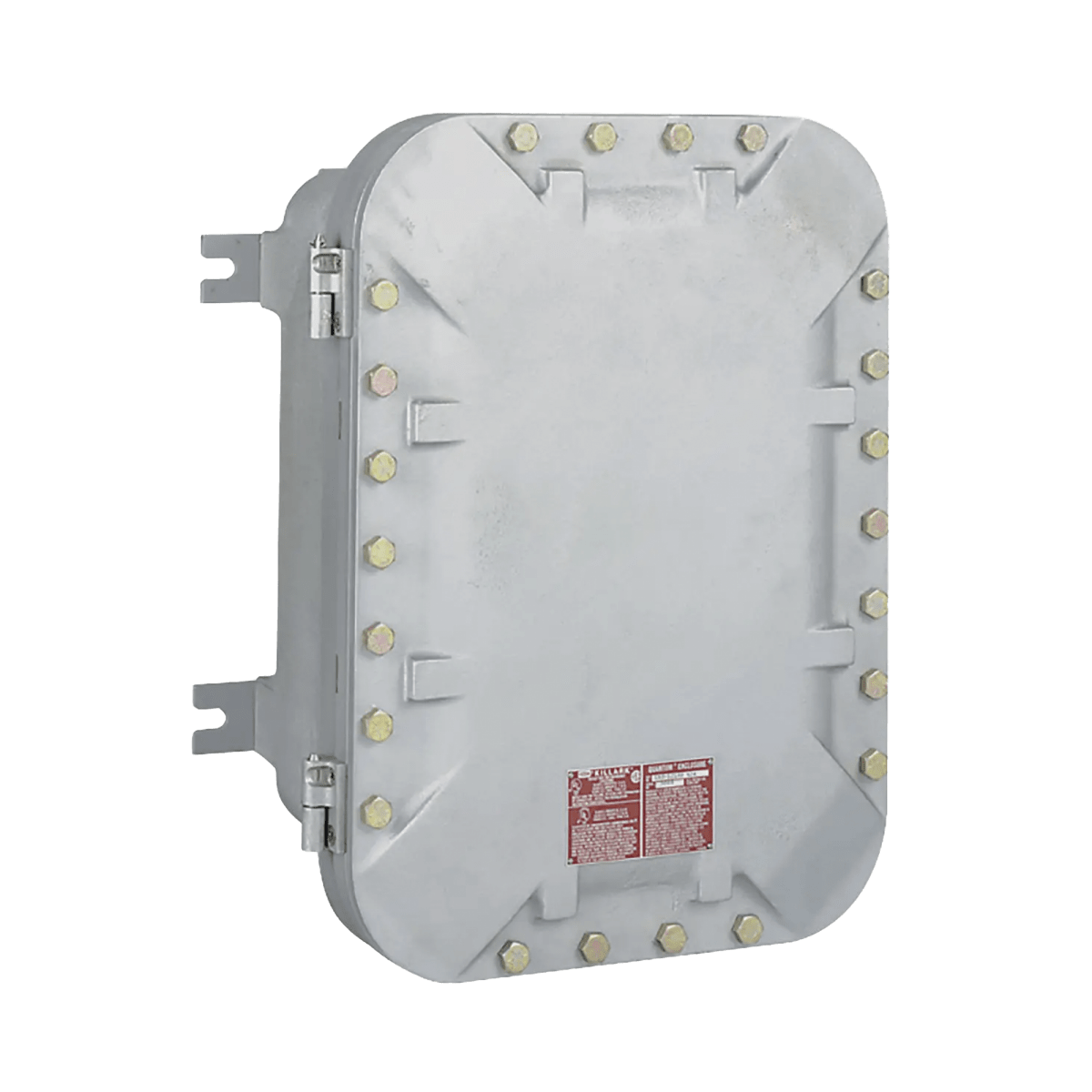

El gabinete Hubbell Killark HUB-EXB-12126-N34 es un gabinete antiexplosivo e ignífugo fabricado en aluminio fundido libre de cobre, con dimensiones de 12 x 12 x 6 pulgadas (305 x 305 x 152 mm), diseñado para proteger equipos eléctricos y dispositivos de control en áreas clasificadas con presencia de gases inflamables, vapores, polvos combustibles o fibras volátiles. Cumple con certificación ATEX/IECEx para aplicaciones globales y clasificación Clase I, II, III con Grupos B, C, D, E, F, G según normativa estadounidense. Cuenta con grado de protección IP66 y NEMA 4 que garantiza sellado hermético contra agua, polvo y ambientes corrosivos mediante anillo de nitrilo.
Este gabinete de aluminio fundido Hubbell Killark está diseñado específicamente para entornos industriales críticos como refinerías de petróleo, plantas químicas y petroquímicas con procesos interiores y exteriores donde la seguridad es prioritaria. Su construcción robusta y resistente a la corrosión permite operar en climas húmedos y ambientes salinos sin comprometer la integridad de los componentes internos. Disponible con modificaciones de fábrica, opciones y accesorios bajo pedido, con distribución y facturación CFDI en México.
Beneficios Principales
-
Certificación antiexplosiva completa: Cumple con Clase I, II, III y Grupos B, C, D, E, F, G, además de certificación ATEX/IECEx para aplicaciones internacionales, garantizando operación segura en áreas peligrosas con presencia de gases inflamables, polvos combustibles y fibras volátiles.
-
Máxima protección ambiental: Grado IP66 y NEMA 4 con sellado hermético mediante anillo de nitrilo que protege equipos internos contra ingreso de agua, polvo, corrosión y humedad extrema, ideal para instalaciones exteriores y ambientes hostiles.
-
Construcción industrial de alta resistencia: Fabricado en aluminio fundido libre de cobre con propiedades ignífugas y anticorrosivas, diseñado para soportar condiciones extremas en refinerías, plantas químicas y entornos petroquímicos sin deterioro estructural.
-
Versatilidad de aplicaciones: Apto para albergar estaciones de control, contadores, relevadores, arrancadores, interruptores, bloques de terminales y dispositivos eléctricos diversos, funcionando como caja de empalmes, extracción o unión en instalaciones complejas.
-
Dimensiones generosas: Cavidad interna de 11.5 x 11.5 x 6 pulgadas (292.1 x 292.1 x 152.4 mm) que permite instalación de equipos de tamaño considerable con espacio suficiente para cableado y conexiones seguras.
Especificaciones Tecnicas
| Especificación |
Valor |
| Tipo de Gabinete |
Antiexplosivo e ignífugo |
| Material de Construcción |
Aluminio fundido libre de cobre |
| Dimensiones Nominales |
12 x 12 x 6 in (305 x 305 x 152 mm) |
| Dimensiones Internas |
11.5 x 11.5 x 6 in (292.1 x 292.1 x 152.4 mm) |
| Dimensiones Externas Alto |
16.38 in (416.05 mm) |
| Dimensiones Externas Ancho |
16.38 in (416.05 mm) |
| Dimensiones Externas Profundidad |
8.69 in (220.73 mm) |
| Peso |
34.05 kg |
| Clasificación de Áreas Peligrosas |
Clase I, II, III |
| Grupos de Clasificación |
B, C, D, E, F, G |
| Grado de Protección IP |
IP66 |
| Clasificación NEMA |
NEMA 4 |
| Certificación Internacional |
ATEX/IECEx |
| Sistema de Sellado |
Anillo de nitrilo hermético en tapa |
| Resistencia Ambiental |
Corrosión, ambientes húmedos y salinos |
| Color |
Gris |
Aplicaciones Recomendadas
🏭 Refinerías de PetróleoProtección de equipos de control y monitoreo en áreas con presencia de vapores inflamables y gases explosivos durante procesos de refinación y almacenamiento de hidrocarburos.
⚗️ Plantas Químicas y PetroquímicasAlojamiento seguro de arrancadores, relevadores, contadores e interruptores en procesos químicos con atmósferas peligrosas por polvos combustibles o gases reactivos.
🔌 Estaciones de Control IndustrialInstalación de paneles de control, bloques de terminales y dispositivos de automatización en entornos clasificados que requieren protección antiexplosiva certificada.
🌊 Instalaciones Marinas y OffshoreProtección de equipos eléctricos en plataformas petroleras, muelles y áreas costeras con alta exposición a ambientes corrosivos, salinos y húmedos extremos.
📦 Cajas de Empalme y DerivaciónUnión y distribución segura de circuitos eléctricos en instalaciones industriales con clasificación de área peligrosa Clase I, II o III.
🏗️ Procesos Interiores y ExterioresAplicaciones versátiles en plantas de procesamiento con equipos instalados tanto en áreas techadas como expuestas a intemperie gracias a su grado IP66.
Preguntas Frecuentes
¿Qué significa la clasificación Clase I, II, III y Grupos BCDEFG del gabinete HUB-EXB-12126-N34?
El gabinete HUB-EXB-12126-N34 cumple con Clase I (gases y vapores inflamables como propano, butano), Clase II (polvos combustibles como aluminio, magnesio), Clase III (fibras volátiles como aserrín textil), y Grupos B, C, D (gases), E, F, G (polvos metálicos y no metálicos). Esta certificación completa permite su uso en prácticamente cualquier área clasificada según NEC/CEC, abarcando refinerías, plantas químicas, procesamiento de granos, industria textil y madereras.
¿El gabinete Hubbell Killark incluye tapa y sistema de sellado?
Sí, el gabinete HUB-EXB-12126-N34 incluye tapa con anillo de nitrilo para sellado hermético que garantiza grado de protección IP66 y NEMA 4. El anillo de nitrilo proporciona resistencia química y sellado efectivo contra ingreso de agua, polvo y humedad, manteniendo la integridad antiexplosiva del recinto.
¿Qué diferencia hay entre ATEX/IECEx y la certificación estadounidense del gabinete?
La clasificación Clase I, II, III con Grupos BCDEFG es la normativa estadounidense (NEC) utilizada en Norteamérica. ATEX/IECEx son certificaciones europeas e internacionales equivalentes que permiten el uso del gabinete en proyectos globales fuera de Estados Unidos y Canadá. El modelo HUB-EXB-12126-N34 cuenta con ambas certificaciones, lo que lo hace apto para aplicaciones en México bajo normativa NOM-001-SEDE y proyectos internacionales.
¿Qué equipos puedo instalar dentro del gabinete de 12 x 12 x 6 pulgadas?
El gabinete HUB-EXB-12126-N34 con cavidad interna de 11.5 x 11.5 x 6 pulgadas (292.1 x 292.1 x 152.4 mm) puede alojar estaciones de control, contadores, relevadores, arrancadores de motor, interruptores, bloques de terminales, contactores, temporizadores, PLCs compactos y otros dispositivos eléctricos. Su volumen interno de aproximadamente 10 litros permite instalaciones complejas con espacio para cableado seguro y conexiones antiexplosivas.
¿El aluminio fundido resiste ambientes marinos y costeros?
Sí, el aluminio fundido libre de cobre del gabinete Hubbell Killark HUB-EXB-12126-N34 ofrece excelente resistencia a la corrosión por ambientes salinos, húmedos y marinos. El acabado y construcción del gabinete están diseñados para soportar exposición continua a atmósferas corrosivas típicas de instalaciones offshore, muelles, plataformas petroleras y zonas costeras, cumpliendo con grado de protección IP66 y NEMA 4 para exteriores severos.
¿Se puede modificar el gabinete con perforaciones o accesorios especiales?
Hubbell Killark ofrece modificaciones de fábrica, opciones y accesorios para personalizar el gabinete según las necesidades de la instalación. Esto incluye perforaciones roscadas para conectores, prensaestopas antiexplosivos, ventanas de inspección, montajes internos y placas de montaje. Es fundamental que cualquier modificación sea realizada o aprobada por el fabricante para mantener las certificaciones antiexplosivas ATEX/IECEx y Clase I, II, III. Perforaciones no autorizadas invalidan la certificación de seguridad.
