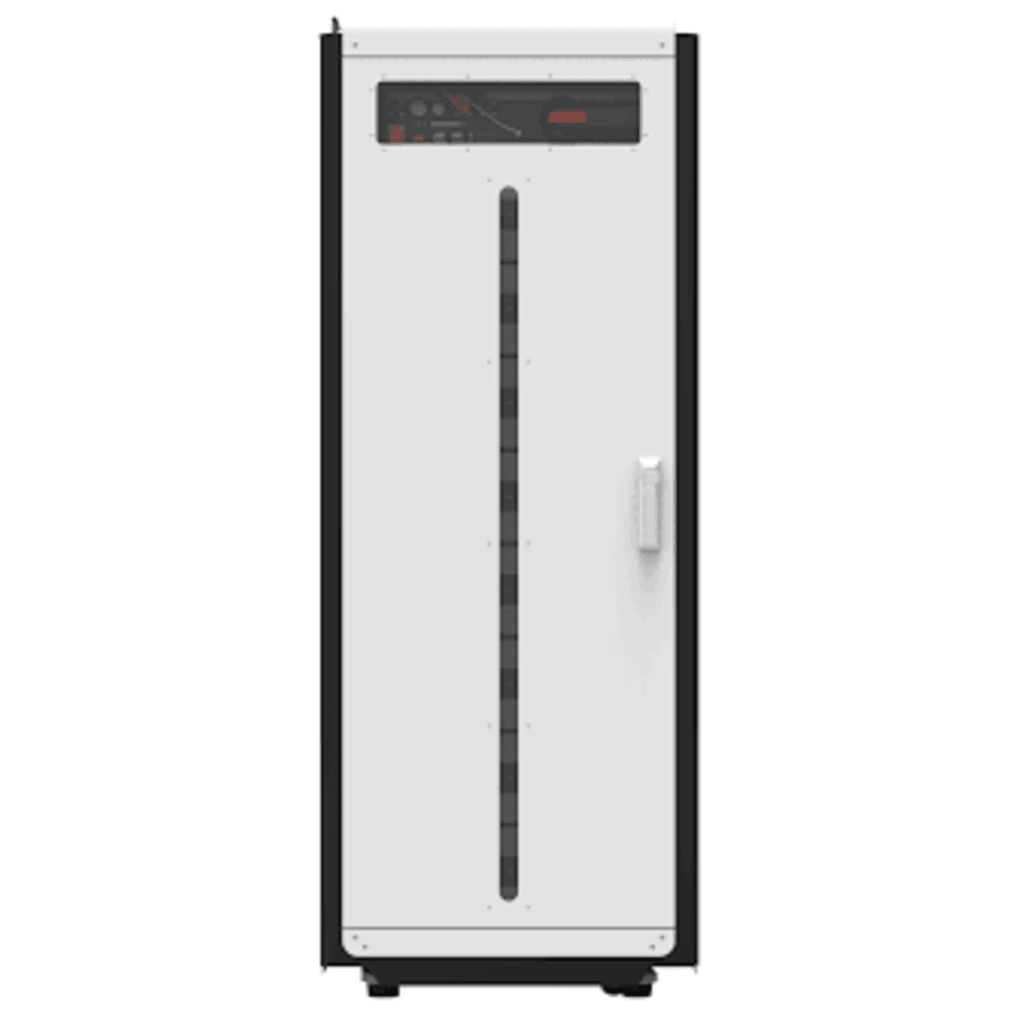

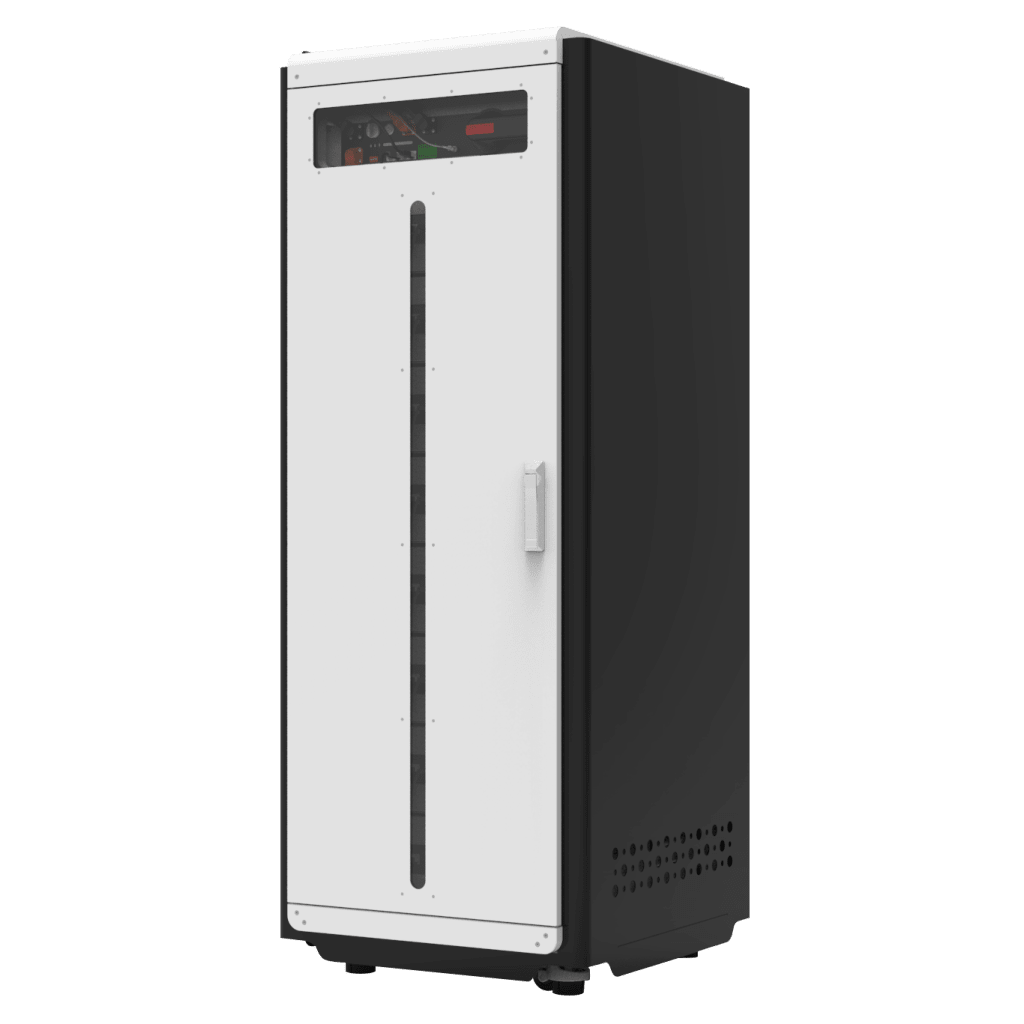

Gabinete de Almacenamiento HV48100BCU Y hasta 12 HV48100BMU
Modelo: HV4810012S | Marca: PYTES
48V 100AhHasta 12 MódulosMontaje RackBaterías LitioEscalable
El gabinete de almacenamiento PYTES HV4810012S es un sistema modular de almacenamiento de energía de baterías de litio diseñado para instalaciones con voltaje nominal de 48V y capacidad de 100Ah por módulo, compatible con hasta 12 módulos HV48100BMU para alcanzar capacidades de almacenamiento de hasta 57.6 kWh (12 módulos × 4.8 kWh), ideal para aplicaciones de respaldo de energía, sistemas solares fotovoltaicos interconectados o tipo isla, y soluciones de almacenamiento energético comercial e industrial.
Este gabinete tipo rack está diseñado específicamente para alojar los módulos de batería de litio fosfato de hierro (LiFePO4) de la serie HV48100, ofreciendo una arquitectura escalable que permite incrementar la capacidad de almacenamiento según las necesidades del proyecto. El sistema permite integración con inversores híbridos y solares de marcas líderes, garantizando comunicación BMS (Battery Management System) para optimización de carga y descarga.
La solución PYTES HV4810012S es ideal para instalaciones que requieren alta disponibilidad energética, ciclos de carga profundos, y durabilidad superior a 6000 ciclos al 90% de profundidad de descarga (DoD). Su diseño modular facilita la instalación, mantenimiento y futuras expansiones del sistema de almacenamiento.
Beneficios Principales
- Sistema modular escalable que permite expansión desde 1 hasta 12 módulos de batería de 4.8 kWh cada uno
- Capacidad total de almacenamiento de hasta 57.6 kWh con 12 módulos instalados
- Arquitectura rack optimizada para instalaciones profesionales en centros de datos, telecomunicaciones y sistemas solares
- Compatible con módulos de batería LiFePO4 de larga vida útil y alta seguridad
- Diseño compacto que maximiza la densidad energética por espacio ocupado
- Integración certificada con principales marcas de inversores híbridos y solares del mercado
- Sistema BMS integrado en cada módulo para gestión inteligente de carga, descarga y balanceo de celdas
- Instalación y mantenimiento simplificados gracias a diseño modular plug-and-play
- Protecciones integradas contra sobrecarga, sobredescarga, cortocircuito y sobrecalentamiento
Especificaciones Técnicas
| Característica |
Especificación |
| Voltaje Nominal del Sistema |
48V DC |
| Capacidad por Módulo |
100Ah / 4.8 kWh |
| Capacidad Máxima del Sistema |
1200Ah / 57.6 kWh (12 módulos) |
| Tipo de Batería |
Litio Fosfato de Hierro (LiFePO4) |
| Cantidad Máxima de Módulos |
12 módulos HV48100BMU |
| Tipo de Montaje |
Rack / Gabinete de Piso |
| Ciclos de Vida Útil |
>6000 ciclos @ 90% DoD |
| Profundidad de Descarga (DoD) |
90% - 95% |
| Temperatura de Operación |
-10°C a 50°C |
| Sistema de Gestión |
BMS integrado en cada módulo |
| Protocolo de Comunicación |
CAN Bus / RS485 |
| Grado de Protección |
IP20 (uso interior) |
Contenido del Paquete
1× Gabinete de Almacenamiento HV4810012S📋 Manual de instalación y configuración🔩 Kit de herrajes para montaje rack⚠️ Guía de seguridad y operación
⚠️ Nota Importante: Este gabinete NO incluye los módulos de batería HV48100BMU. Los módulos de batería se venden por separado y deben adquirirse de acuerdo a la capacidad de almacenamiento requerida (mínimo 1 módulo, máximo 12 módulos). Se requiere inversor compatible con comunicación CAN/RS485 para operación óptima del sistema.
Aplicaciones Recomendadas
🏢 Sistemas Solares ComercialesAlmacenamiento de energía fotovoltaica para reducción de costos en tarifa industrial
🏠 Respaldo Residencial PremiumSistemas de respaldo de energía para viviendas con alta demanda eléctrica
📡 TelecomunicacionesRespaldo crítico para torres celulares, sitios remotos y centros de datos
🔌 Sistemas Off-GridInstalaciones aisladas de la red eléctrica con fuentes renovables
⚡ Peak Shaving IndustrialReducción de picos de demanda en instalaciones con tarifa horaria
🏭 Microgrids y NanogridsSistemas de generación distribuida con almacenamiento para estabilidad de red
Productos Complementarios
HV48100BMUMódulo de batería LiFePO4 48V 100Ah 4.8kWh compatible con este gabinete (se requieren de 1 a 12 módulos)
Inversores Híbridos CompatiblesInversores de marcas como Victron, Goodwe, Deye, Sofar con comunicación CAN/RS485
Sistema de Monitoreo RemotoDispositivos de monitoreo WiFi/Ethernet para supervisión en tiempo real del sistema
Protecciones EléctricasBreakers DC, fusibles y protecciones de sobretensión para instalación segura
Preguntas Frecuentes
¿Cuántos módulos de batería puedo instalar en este gabinete?
El gabinete HV4810012S soporta desde 1 hasta 12 módulos de batería HV48100BMU. Cada módulo aporta 4.8 kWh de capacidad, permitiendo configuraciones desde 4.8 kWh (1 módulo) hasta 57.6 kWh (12 módulos). La cantidad de módulos se define según la demanda energética y el presupuesto del proyecto.
¿El gabinete incluye las baterías o se venden por separado?
El gabinete HV4810012S NO incluye los módulos de batería. Este es únicamente el rack o gabinete de almacenamiento. Los módulos de batería HV48100BMU se venden por separado y deben adquirirse según la configuración deseada. Se recomienda adquirir al menos el número mínimo de módulos requerido por el inversor compatible.
¿Qué inversores son compatibles con este sistema de baterías PYTES?
El sistema PYTES HV48100 es compatible con inversores híbridos de bajo voltaje (48V) que soporten comunicación CAN Bus o RS485, incluyendo marcas como Victron Energy (serie MultiPlus-II), Goodwe, Deye, Sofar Solar, MUST, Growatt, entre otros. Es importante verificar la compatibilidad específica del modelo de inversor en la documentación técnica antes de la instalación.
¿Cuál es la vida útil esperada de este sistema de baterías?
Los módulos de batería LiFePO4 HV48100BMU están diseñados para más de 6000 ciclos al 90% de profundidad de descarga (DoD), lo que equivale a más de 15 años de operación en aplicaciones de ciclo diario. La tecnología LiFePO4 ofrece mayor longevidad, estabilidad térmica y seguridad en comparación con otras químicas de litio.
¿Puedo expandir el sistema después de la instalación inicial?
Sí, una de las principales ventajas del sistema modular PYTES es su escalabilidad. Puede iniciar con la cantidad mínima de módulos y agregar módulos adicionales posteriormente hasta alcanzar el máximo de 12 módulos, siempre que el inversor y el diseño eléctrico soporten la capacidad adicional. Se recomienda agregar módulos del mismo lote de producción cuando sea posible para optimizar el balanceo.
¿Requiere mantenimiento especial este sistema de almacenamiento?
El sistema PYTES con baterías LiFePO4 requiere mantenimiento mínimo. El BMS integrado gestiona automáticamente el balanceo de celdas, protecciones y optimización de carga. Se recomienda inspección visual semestral, verificación de conexiones eléctricas, y monitoreo remoto del estado del sistema. No requiere adición de agua ni mantenimiento de celdas como las baterías de plomo-ácido.
