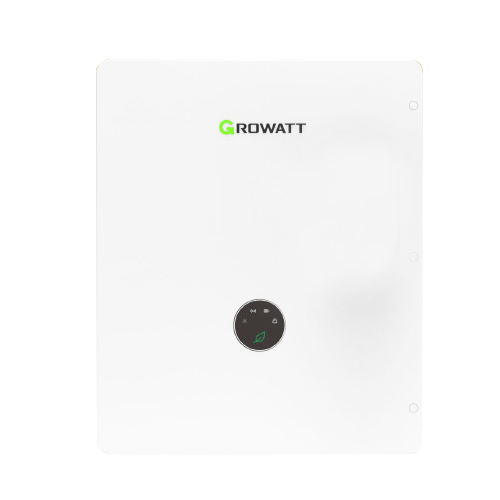

Gabinete Triple AC 200A Red Generador Cargas Criticas Sistemas Solares Growatt GRW-SYN-200-XH-US-13A
- SKU / Modelo: GRW-SYN-200-XH-US-13A
- Marca: GROWATT
- Categoría: Centros de Carga e Interruptores
- Garantía: 1 año
Precio normal:
$ 45,250.99 MXN
Precio en oferta
$ 35,351.99MXN
Envío calculado al finalizar la compra.
14 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Gabinete Conexiones AC Triple 200A Red Generador Cargas Criticas Growatt V3 GRW-SYN-200-XH-US-13A
Modelo: GRW-SYN-200-XH-US-13A | Marca: GROWATT
200ATriple Conexión ACRed + GeneradorCargas CríticasNEMA 3RVersión V3
El Gabinete de Conexiones AC Triple GRW-SYN-200-XH-US-13A de Growatt es un centro de distribución eléctrica de tres vías con capacidad de 200 amperios, diseñado para gestionar simultáneamente conexiones desde red eléctrica, generador de respaldo y cargas críticas en sistemas de energía solar fotovoltaica con almacenamiento. Este gabinete integra protecciones eléctricas, seccionadores y sistemas de conmutación automática compatibles con inversores híbridos y sistemas de respaldo residencial o comercial ligero, cumpliendo con estándares eléctricos estadounidenses NEC 690 y UL 1741.
Diseñado específicamente para instalaciones de energía renovable que requieren múltiples fuentes de alimentación, este gabinete Growatt versión V3 facilita la integración de sistemas fotovoltaicos con generadores de emergencia, permitiendo una gestión inteligente de cargas prioritarias durante cortes de red eléctrica. Su construcción robusta con gabinete NEMA 3R lo hace apto para instalación exterior protegida, mientras que su diseño modular simplifica el cableado y reduce tiempos de instalación en proyectos solares residenciales y comerciales de hasta 200A de capacidad total.
Beneficios Principales
- Triple entrada AC: permite conexión simultánea de red eléctrica, generador de respaldo y salida a cargas críticas con protecciones independientes para cada circuito
- Capacidad de 200 amperios: adecuado para sistemas residenciales de mediano tamaño y comerciales ligeros con demandas de hasta 48 kW en sistemas monofásicos 240V
- Conmutación automática: gestión inteligente de fuentes de energía con prioridad configurable entre red, generador y batería según disponibilidad
- Compatibilidad con inversores Growatt: integración optimizada con serie SPF, SPH, MIN y sistemas de almacenamiento MOD de Growatt
- Protecciones eléctricas integradas: incluye interruptores termomagnéticos, protección contra sobrecorriente y elementos de desconexión rápida según NEC 690.12
- Gabinete NEMA 3R: construcción en acero galvanizado con recubrimiento anticorrosivo, protección IP54 contra lluvia y polvo para instalación exterior protegida
- Diseño modular preconfigurado: barras de conexión, bloques de terminales y etiquetado de circuitos que reduce tiempo de instalación en un 40%
- Cumplimiento normativo: certificado bajo estándares UL 1741, NEC 690, NEC 705 para interconexión de sistemas fotovoltaicos y generadores
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Capacidad Nominal | 200A por entrada |
| Número de Entradas AC | 3 (Red, Generador, Cargas Críticas) |
| Voltaje Nominal | 120/240 VAC monofásico |
| Frecuencia | 60 Hz |
| Potencia Máxima | 48 kW @ 240V |
| Tipo de Gabinete | NEMA 3R (IP54) |
| Material | Acero galvanizado con recubrimiento en polvo |
| Protecciones Incluidas | Interruptores termomagnéticos 200A por circuito |
| Tipo de Conmutación | Manual con preparación para ATS automático |
| Barras de Distribución | Cobre estañado 200A continuo |
| Compatibilidad de Inversores | Growatt SPF, SPH, MIN series |
| Temperatura de Operación | -20°C a +60°C |
| Cumplimiento Normativo | UL 1741, NEC 690, NEC 705, IEEE 1547 |
| Dimensiones (Alto x Ancho x Profundo) | 762 x 508 x 254 mm (30" x 20" x 10") |
| Peso | 28 kg aproximadamente |
| Grado de Protección IP | IP54 (protección contra polvo y salpicaduras) |
| Color | Gris RAL 7035 |
| Tipo de Montaje | Montaje en pared con soportes incluidos |
| Certificaciones | UL Listed, NEC Compliant |
Contenido del Paquete
1x Gabinete AC Triple 200A GRW-SYN-200-XH-US-13A3x Interruptores Termomagnéticos 200A1x Barra de Neutro 200A1x Barra de Tierra1x Kit de Montaje en Pared1x Juego de Etiquetas de Identificación1x Manual de Instalación1x Certificado de Cumplimiento UL
Aplicaciones Recomendadas
Sistemas Solares Residenciales con RespaldoInstalaciones fotovoltaicas residenciales con inversores híbridos y generador de emergencia para protección de cargas críticas durante cortes de red
Instalaciones Comerciales LigerasPequeños comercios, oficinas, consultorios y negocios que requieren continuidad eléctrica con múltiples fuentes de energía
Sistemas Off-Grid con GeneradorViviendas aisladas de la red con sistemas solares y generador diésel o gas como fuente de respaldo principal
Microrredes ResidencialesConfiguraciones de microrred doméstica con gestión de energía entre paneles solares, baterías, generador y red eléctrica
Instalaciones con Cargas CríticasViviendas con equipos médicos, servidores domésticos o equipamiento que requiere alimentación ininterrumpida prioritaria
Proyectos de Retrofit SolarActualización de instalaciones eléctricas existentes para integrar energía solar con infraestructura eléctrica convencional y generador
Productos Complementarios
Inversor Híbrido Growatt SPH SeriesInversores híbridos de 5-10 kW compatibles con sistema de triple conexión para gestión completa de energía solar y almacenamiento
Sistema de Baterías Growatt ARKBaterías de litio modulares de alto voltaje para almacenamiento de energía con comunicación BMS integrada
Generador de Respaldo 10-15 kWGenerador estacionario a gas o diésel con arranque automático compatible con sistemas de conmutación ATS
Switch de Transferencia Automática ATSControlador de conmutación automática entre red y generador con priorización de fuentes según disponibilidad
Medidor de Energía BidireccionalMedidor digital para monitoreo de consumo, generación e inyección a red con comunicación RS485 o WiFi
Cable Solar 10 AWG PV WireCable fotovoltaico certificado THHW-2 USE-2 para conexión entre arreglo solar e inversor en instalaciones hasta 200A
Notas Importantes
Instalación por Personal Calificado: Este gabinete maneja corrientes de hasta 200A y requiere instalación por electricista certificado con licencia vigente según códigos eléctricos locales. La conexión incorrecta puede causar daños al equipo, incendios o electrocución.
Cumplimiento Local: Verifique que el código eléctrico local permita la configuración de triple entrada (red-generador-cargas críticas) y obtenga los permisos necesarios antes de la instalación. Algunos municipios requieren inspección obligatoria.
Generador Compatible: El generador de respaldo debe tener capacidad suficiente para soportar las cargas críticas conectadas más un 25% de margen. Se recomienda generador con regulación automática de voltaje (AVR) para proteger equipos sensibles.
Protección de Sobrecorriente: Dimensione correctamente los interruptores aguas arriba según la capacidad del servicio eléctrico principal. La suma de las corrientes de entrada no debe exceder la capacidad nominal del gabinete (200A por circuito).
Cumplimiento Local: Verifique que el código eléctrico local permita la configuración de triple entrada (red-generador-cargas críticas) y obtenga los permisos necesarios antes de la instalación. Algunos municipios requieren inspección obligatoria.
Generador Compatible: El generador de respaldo debe tener capacidad suficiente para soportar las cargas críticas conectadas más un 25% de margen. Se recomienda generador con regulación automática de voltaje (AVR) para proteger equipos sensibles.
Protección de Sobrecorriente: Dimensione correctamente los interruptores aguas arriba según la capacidad del servicio eléctrico principal. La suma de las corrientes de entrada no debe exceder la capacidad nominal del gabinete (200A por circuito).
Preguntas Frecuentes
¿Este gabinete incluye el sistema de transferencia automática (ATS)?
Este gabinete versión V3 incluye las protecciones y barras de distribución para tres circuitos independientes, pero NO incluye el controlador ATS automático integrado. Está preparado para conectarse a un switch de transferencia automática externo compatible con inversores Growatt. Para conmutación automática entre red y generador, debe adquirirse por separado un módulo ATS o utilizar la función ATS integrada en algunos inversores híbridos Growatt SPH.
¿Puedo instalar este gabinete en exteriores completamente expuesto?
El gabinete tiene clasificación NEMA 3R (IP54), lo que significa protección contra lluvia, nieve y polvo, pero NO es sumergible ni completamente sellado contra chorros de agua a presión. Es adecuado para instalación exterior bajo alero, porche cubierto o con protección superior contra lluvia directa. Para instalación completamente expuesta se recomienda agregar un techo o visera protectora. Evite instalación donde pueda recibir luz solar directa intensa por períodos prolongados, ya que las altas temperaturas pueden afectar los componentes electromecánicos.
¿Qué calibre de cable debo usar para las conexiones de 200A?
Para circuitos de 200A se recomienda cable de cobre tipo THWN-2 o XHHW-2 calibre 3/0 AWG (mínimo) para conductores de fase y neutro, y calibre 4 AWG para conductor de tierra, según tabla 310.16 del NEC. Si la distancia entre el panel principal y el gabinete excede 30 metros, considere calibre 4/0 AWG para minimizar caída de voltaje. Para conexiones del inversor y generador consulte las especificaciones del fabricante, ya que pueden requerir calibres mayores dependiendo de la potencia nominal. Todos los conductores deben ir en conduit metálico rígido (RMC) o EMT según código local.
¿Es compatible con inversores de otras marcas además de Growatt?
Sí, el gabinete puede utilizarse con inversores híbridos de otras marcas siempre que cumplan con los siguientes requisitos: voltaje de salida 120/240V monofásico 60Hz, corriente máxima continua no mayor a 200A, y cumplimiento con estándares UL 1741 e IEEE 1547. La configuración de prioridades y conmutación automática dependerá de las capacidades del inversor utilizado. Marcas como SMA, Sol-Ark, Schneider Electric y EG4 tienen modelos compatibles. Sin embargo, para aprovechar todas las funciones de conmutación inteligente y monitoreo se recomienda usar inversores Growatt de las series SPH o SPF que tienen protocolos de comunicación optimizados.
¿Cuántas cargas críticas puedo conectar al circuito de salida?
La capacidad del circuito de cargas críticas es de 200A @ 240V (48 kW máximo), pero la cantidad real de cargas que puede alimentar simultáneamente depende de: 1) La capacidad del inversor híbrido (típicamente 5-15 kW en modelos residenciales), 2) La capacidad del banco de baterías en modo respaldo, y 3) La potencia del generador si está activo. Como referencia, un inversor de 10 kW puede alimentar simultáneamente: refrigerador (800W), congelador (600W), bomba de pozo (1500W), luces LED (500W), cargadores electrónicos (300W), sistemas de seguridad (200W), calefacción (3000W) y equipos médicos (1000W), totalizando aproximadamente 7.9 kW con margen de seguridad. Priorice cargas esenciales y evite conectar aires acondicionados de alta potencia o calentadores de agua eléctricos al circuito crítico.
