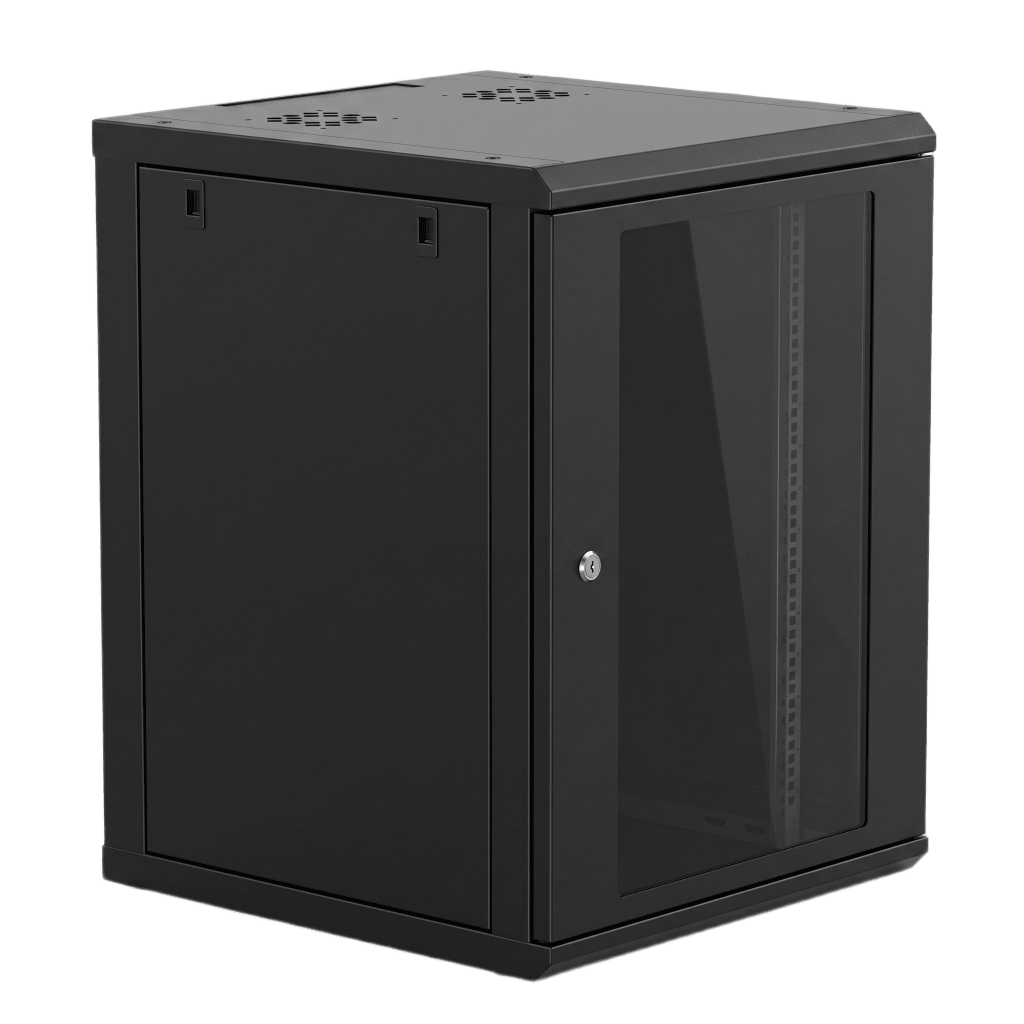

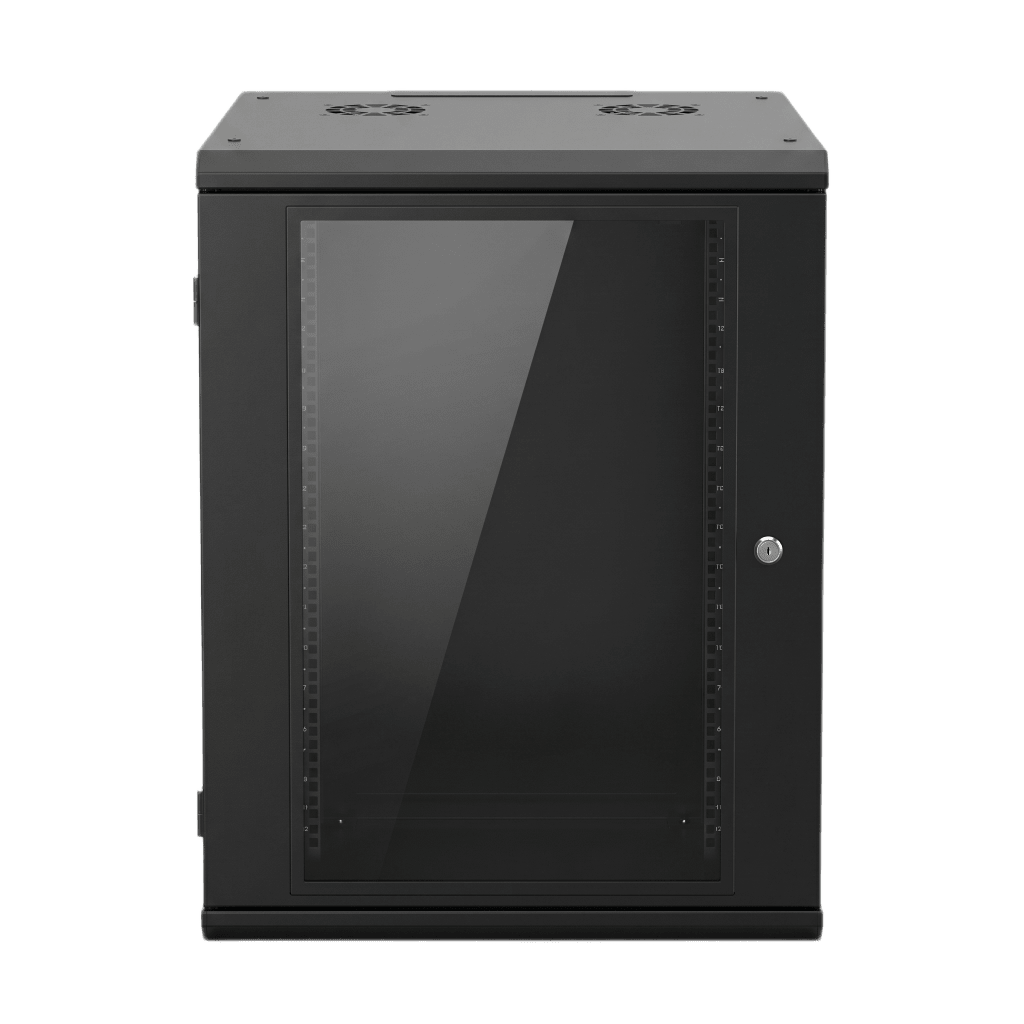

Gabinete de Pared 16U de 635 mm de Profundidad, Rack de 19 in en Acero Reforzado: Compacto y Resistente para Soluciones Profesionales
Modelo SR-19-16-GN3G - Marca LINKEDPRO
16U635mm ProfundidadRack 19 PulgadasAcero ReforzadoMontaje en ParedUso Profesional
El gabinete de pared SR-19-16-GN3G de LINKEDPRO es un rack profesional de 19 pulgadas con capacidad de 16U y 635 mm de profundidad, diseñado para montaje mural en instalaciones de redes y telecomunicaciones. Fabricado en acero reforzado de alta resistencia, este gabinete soporta hasta 60 kg de carga distribuida y cumple con estándar EIA-310-D para compatibilidad universal con equipos de rack estándar. Su construcción robusta y acabado en pintura electrostática garantiza durabilidad en ambientes profesionales de datacenter, salas de telecomunicaciones, oficinas corporativas y espacios IT donde se requiere maximizar el uso vertical del espacio.
Este gabinete de pared compacto ofrece una solución ideal para instalaciones donde el espacio en piso es limitado pero se requiere alojar switches de red, patch panels, servidores compactos, DVRs/NVRs, equipos de comunicaciones, UPS y otros dispositivos de infraestructura tecnológica. Su profundidad de 635 mm permite acomodar equipos de red modernos que requieren mayor espacio que los gabinetes superficiales tradicionales, mientras que su diseño permite acceso frontal y posterior para facilitar instalación, mantenimiento y gestión de cableado estructurado.
La construcción en acero laminado en frío calibre 18 (1.2 mm) con refuerzos estructurales proporciona rigidez superior y protección física contra impactos, mientras que el sistema de ventilación estratégica con perforaciones en paneles laterales y tapa superior asegura flujo de aire adecuado para disipar el calor generado por equipos activos. Incluye rieles verticales ajustables en profundidad, puerta frontal con cerradura de seguridad, paneles laterales removibles y kit completo de tornillería y accesorios de montaje para instalación rápida y profesional.
Beneficios Principales
- Capacidad de 16U proporciona espacio vertical suficiente para múltiples switches, patch panels, servidores 1U/2U, DVRs y equipos de comunicaciones en instalaciones de pequeña a mediana escala
- Profundidad de 635 mm acomoda equipos de red modernos que requieren mayor espacio interno que gabinetes superficiales de 450-550 mm, incluyendo switches gestionados, servidores compactos y UPS rack
- Construcción en acero reforzado calibre 18 con acabado en pintura electrostática negra resistente a corrosión, rayones y desgaste para durabilidad en ambientes profesionales exigentes
- Montaje en pared optimiza uso de espacio en salas de equipos, closets de telecomunicaciones, oficinas y espacios donde no se dispone de área de piso para rack de piso
- Sistema de ventilación con perforaciones estratégicas en paneles laterales, tapa superior y posterior asegura flujo de aire natural para enfriamiento pasivo de equipos activos
- Puerta frontal con bisagras reversibles y cerradura de seguridad con dos llaves protege equipos contra acceso no autorizado y manipulación indebida
- Rieles verticales ajustables en profundidad permiten adaptación precisa a diferentes tamaños de equipos y optimización del espacio interno disponible
- Paneles laterales y posteriores removibles facilitan acceso completo para instalación de equipos, gestión de cables, mantenimiento y expansión futura
- Cumplimiento con estándar EIA-310-D garantiza compatibilidad universal con todos los equipos de rack de 19 pulgadas del mercado
- Capacidad de carga distribuida hasta 60 kg soporta múltiples equipos pesados como switches PoE de alta densidad, servidores, UPS y baterías de respaldo
- Kit completo de accesorios incluye tornillería de montaje, tuercas jaula, anclajes para pared y niveladores ajustables para instalación profesional
- Diseño modular permite agregar accesorios opcionales como bandejas, organizadores de cables, ventiladores, PDU y otros elementos de gestión de rack
Especificaciones Tecnicas
| Característica |
Especificación |
| Capacidad de Rack |
16U (unidades de rack) |
| Estándar de Rack |
19 pulgadas (482.6 mm) EIA-310-D |
| Tipo de Instalación |
Montaje en pared |
| Profundidad Total |
635 mm (25 pulgadas) |
| Altura Total Externa |
800 mm aproximadamente |
| Ancho Total Externo |
600 mm aproximadamente |
| Altura Útil Interna |
16U = 711.2 mm (28 pulgadas) |
| Material de Construcción |
Acero laminado en frío SPCC |
| Calibre de Acero |
1.2 mm (calibre 18) |
| Acabado Superficial |
Pintura electrostática en polvo negra texturizada |
| Capacidad de Carga |
60 kg (carga estática distribuida) |
| Puerta Frontal |
Acero perforado con bisagras reversibles y cerradura |
| Paneles Laterales |
Removibles con perforaciones para ventilación |
| Panel Posterior |
Removible con múltiples knockouts para entrada de cables |
| Sistema de Ventilación |
Perforaciones en laterales, tapa superior y panel posterior |
| Rieles de Montaje |
Verticales ajustables en profundidad, paso de agujeros 15.875 mm |
| Cerradura de Seguridad |
Cerradura cilíndrica con 2 llaves incluidas |
| Accesorios Incluidos |
Tornillería M6, tuercas jaula, kit de montaje en pared |
| Temperatura de Operación |
0°C a 45°C |
| Humedad de Operación |
10% a 90% sin condensación |
| Color |
Negro texturizado RAL 9004 |
| Certificaciones |
Cumplimiento EIA-310-D, ISO 9001 |
Contenido del Paquete
1x Gabinete de Pared 16U SR-19-16-GN3G1x Puerta Frontal con Bisagras y Cerradura2x Paneles Laterales Removibles1x Panel Posterior Removible1x Tapa Superior con Ventilación2x Rieles Verticales de Montaje Ajustables1x Kit de Tornillería y Tuercas Jaula M61x Kit de Anclaje para Montaje en Pared2x Llaves para Cerradura de Seguridad1x Manual de Instalación y Montaje
Aplicaciones Recomendadas
Salas de TelecomunicacionesInstalación de switches de distribución, patch panels, organizadores de cables y equipos de comunicaciones en closets de telecomunicaciones de edificios corporativos y comerciales
Oficinas y Espacios CorporativosMontaje de infraestructura de red local para oficinas pequeñas a medianas incluyendo switches PoE, routers, firewalls, access points controladores y equipos VoIP
Sistemas de VideovigilanciaAlojamiento de DVRs, NVRs, switches PoE para cámaras IP, fuentes de respaldo UPS y equipos de grabación en instalaciones de CCTV profesionales
Datacenters y Salas de ServidoresRack de pared para equipos de distribución de red, switches de acceso, patch panels de fibra óptica y equipos periféricos en instalaciones donde se optimiza espacio vertical
Instalaciones EducativasImplementación de infraestructura de red en aulas, laboratorios de cómputo, bibliotecas y espacios administrativos de instituciones educativas
Comercios y RetailInstalación de sistemas de punto de venta (POS), switches para conectividad de terminales, servidores locales y equipos de comunicaciones en tiendas y centros comerciales
Productos Complementarios
Bandejas y Charolas para RackBandejas fijas o deslizables 1U/2U para montaje de equipos no rackables como routers, módems, convertidores de medios y dispositivos auxiliares
Organizadores de CablesPaneles organizadores horizontales y verticales, anillos guía-cables y ductos para gestión profesional del cableado estructurado interno
PDU y Regletas de EnergíaUnidades de distribución de energía para rack con múltiples contactos, protección contra sobretensiones y montaje vertical u horizontal
Ventiladores y RefrigeraciónKits de ventiladores 1U para montaje en rack con control de temperatura, extracción de aire caliente y mejora del flujo de aire interno
Paneles CiegosPaneles ciegos de relleno 1U/2U para cubrir espacios vacíos, mejorar flujo de aire dirigido y mantener estética profesional del rack
Kit de Tuercas JaulaTuercas jaula adicionales M6 y tornillería de montaje para instalación y reconfiguración de equipos en los rieles verticales
Preguntas Frecuentes
¿Qué tipo de equipos puedo instalar en este gabinete de pared 16U?
Este gabinete de 16U con 635 mm de profundidad puede alojar prácticamente cualquier equipo de rack estándar de 19 pulgadas: switches de red (gestionados, no gestionados, PoE), patch panels de cobre y fibra óptica, servidores compactos 1U/2U, DVRs y NVRs para videovigilancia, routers empresariales, firewalls, balanceadores de carga, UPS de rack, bandejas para equipos no rackables, organizadores de cables, PDUs de distribución eléctrica, convertidores de medios, equipos de VoIP, controladores de access points wireless, y cualquier dispositivo que cumpla con estándar EIA-310-D. La profundidad de 635 mm es adecuada para equipos modernos que requieren más espacio que los gabinetes superficiales tradicionales de 450-550 mm.
¿Cuál es la capacidad de carga máxima y cómo se distribuye el peso?
El gabinete SR-19-16-GN3G soporta hasta 60 kg de carga estática distribuida uniformemente entre los rieles de montaje. Es importante distribuir el peso adecuadamente: equipos pesados como switches PoE de alta densidad, servidores y UPS con baterías deben instalarse en la parte inferior del rack para mantener el centro de gravedad bajo y asegurar estabilidad. Los equipos más ligeros como patch panels, organizadores de cables y switches de acceso pueden montarse en la parte superior. Para cargas cercanas al máximo, se recomienda verificar que la pared de montaje tenga capacidad estructural suficiente y utilizar anclajes apropiados para el tipo de pared (concreto, block, tablaroca con refuerzo).
¿Qué tipo de pared se requiere para instalar este gabinete?
Para instalación segura de este gabinete de pared con carga de hasta 60 kg, se requiere una pared estructural sólida de concreto, block de concreto, ladrillo macizo o estructura de madera reforzada. No se recomienda instalación directa sobre tablaroca (drywall) estándar sin refuerzo estructural. Si la instalación debe realizarse en pared de tablaroca, es necesario localizar y fijar a los postes verticales (studs) de madera o metal de la estructura, o instalar una placa de respaldo de madera contrachapada o MDF de al menos 18 mm de espesor anclada a múltiples studs. Se deben utilizar anclajes apropiados: taquetes de expansión o tornillos con taquete químico para concreto/block, tornillos estructurales para madera. La pared debe ser vertical, plana y nivelada. Se recomienda instalación profesional siguiendo códigos de construcción locales.
¿El gabinete incluye sistema de ventilación activa o solo pasiva?
Este gabinete incluye sistema de ventilación pasiva mediante perforaciones estratégicas en paneles laterales, tapa superior y panel posterior que permiten circulación natural de aire por convección: el aire frío entra por las perforaciones inferiores y laterales, absorbe el calor de los equipos activos y sale por las perforaciones superiores. Este sistema pasivo es suficiente para la mayoría de instalaciones con equipos de bajo a medio consumo energético. Si se instalan equipos de alto consumo que generan mucho calor (switches PoE de alta densidad, servidores, múltiples equipos activos), se recomienda agregar un kit de ventiladores de rack de 1U con termostato que se monta en la parte superior del gabinete para forzar extracción de aire caliente y mejorar el flujo de aire. También es importante no bloquear las perforaciones de ventilación y mantener espacio libre alrededor del gabinete.
¿Los rieles de montaje son ajustables y compatible con todo tipo de equipos?
Sí, el gabinete SR-19-16-GN3G incluye rieles verticales de montaje ajustables en profundidad que permiten adaptarse a diferentes tamaños de equipos. Los rieles cumplen con estándar EIA-310-D con separación entre agujeros de 15.875 mm (5/8 pulgada) y ancho interno de 19 pulgadas (482.6 mm), garantizando compatibilidad universal con todos los equipos de rack estándar del mercado. Los rieles pueden ajustarse en profundidad para acomodar equipos de diferentes longitudes y optimizar el espacio interno. Se incluye tornillería M6 y tuercas jaula para montaje de equipos. Los rieles son de acero reforzado con múltiples agujeros roscados y ranuras para tuercas jaula, permitiendo instalación flexible de equipos con diferentes patrones de montaje (2 puntos, 4 puntos, montaje frontal o montaje a profundidad).
¿Qué accesorios adicionales necesito para una instalación completa?
Para una instalación profesional completa se recomienda considerar: (1) PDU o regleta de energía para rack con múltiples contactos para alimentar todos los equipos desde una sola conexión eléctrica, (2) Organizadores de cables horizontales 1U/2U y anillos guía-cables para gestión profesional del cableado, (3) Paneles ciegos 1U/2U para cubrir espacios vacíos y mejorar flujo de aire, (4) Kit de ventiladores 1U con termostato si se instalan equipos de alto consumo térmico, (5) Bandejas fijas o deslizables para equipos no rackables como routers, módems o convertidores, (6) Multímetro o probador de voltaje para verificar tierra física adecuada, (7) Etiquetas de identificación para equipos y cables, (8) UPS de rack o externo para respaldo de energía. El gabinete incluye kit básico de tornillería y anclajes para pared, pero dependiendo del tipo de pared puede requerirse tornillería especializada adicional.
