Herraje de Suspensión tipo J para Fibra ADSS 10-15mm Span 100m 5000N LinkedPro LP-SC-JH-10-15

Precio normal: $ 157.99 MXN
Precio en oferta
$ 122.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.

5839 en stock
5839 en stock
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

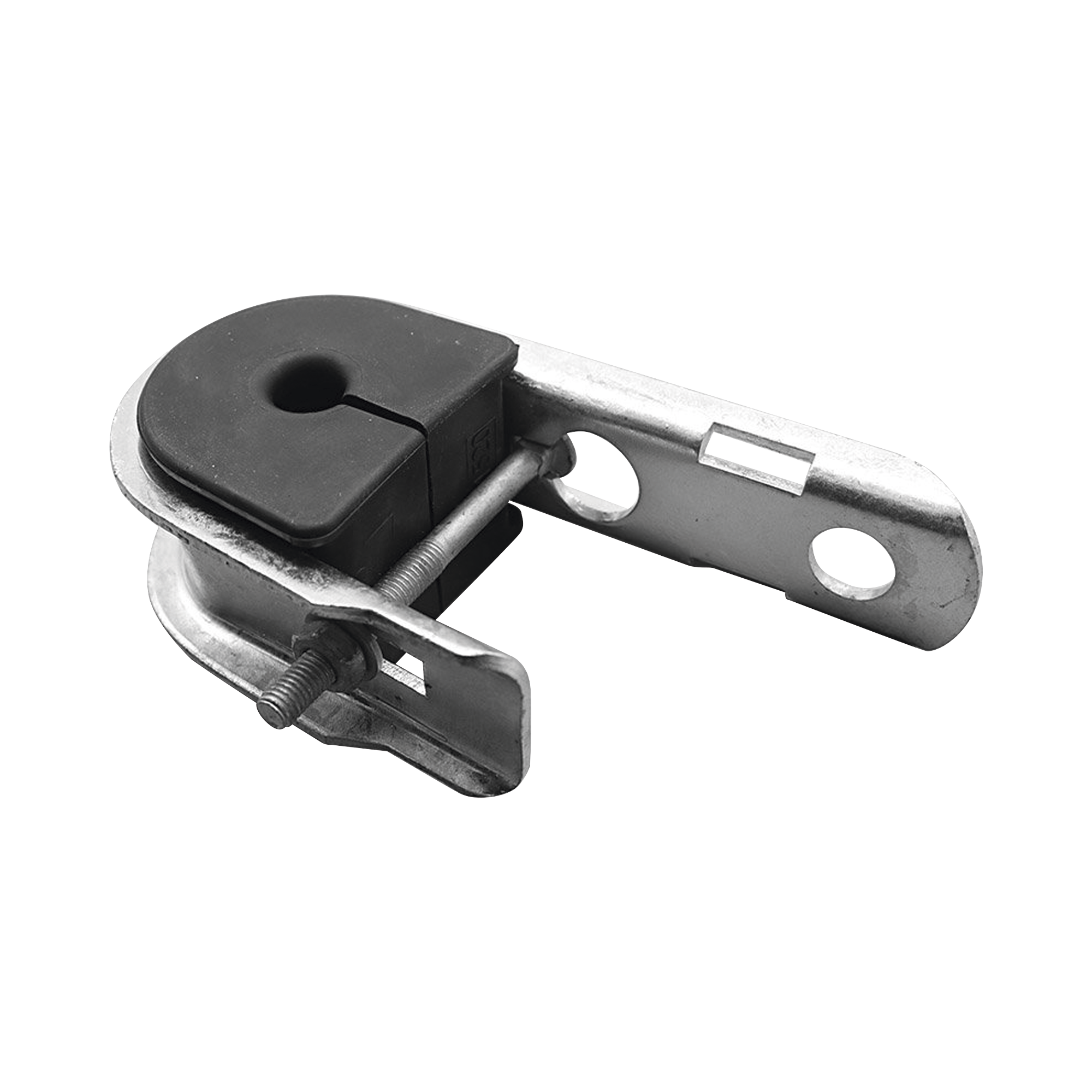

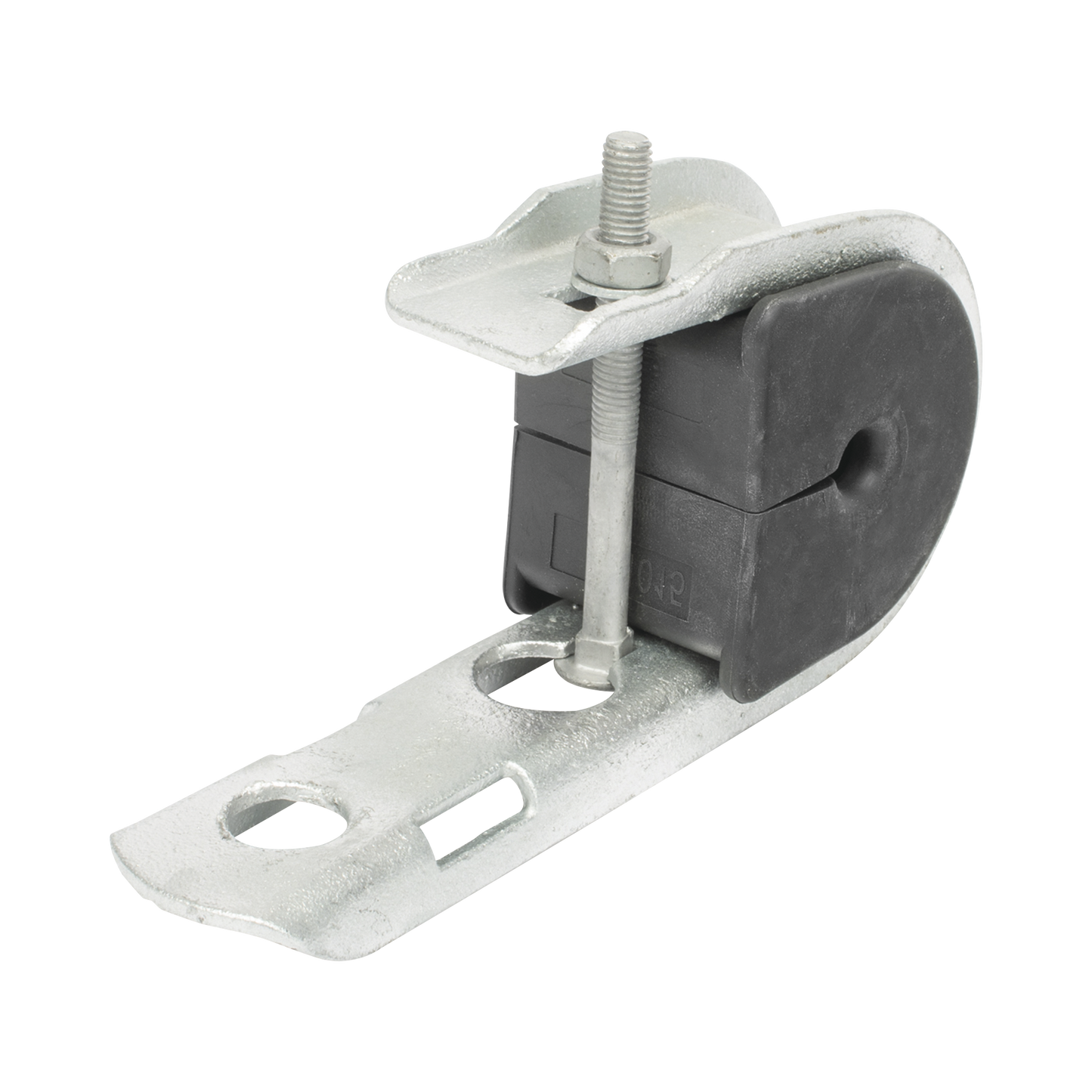

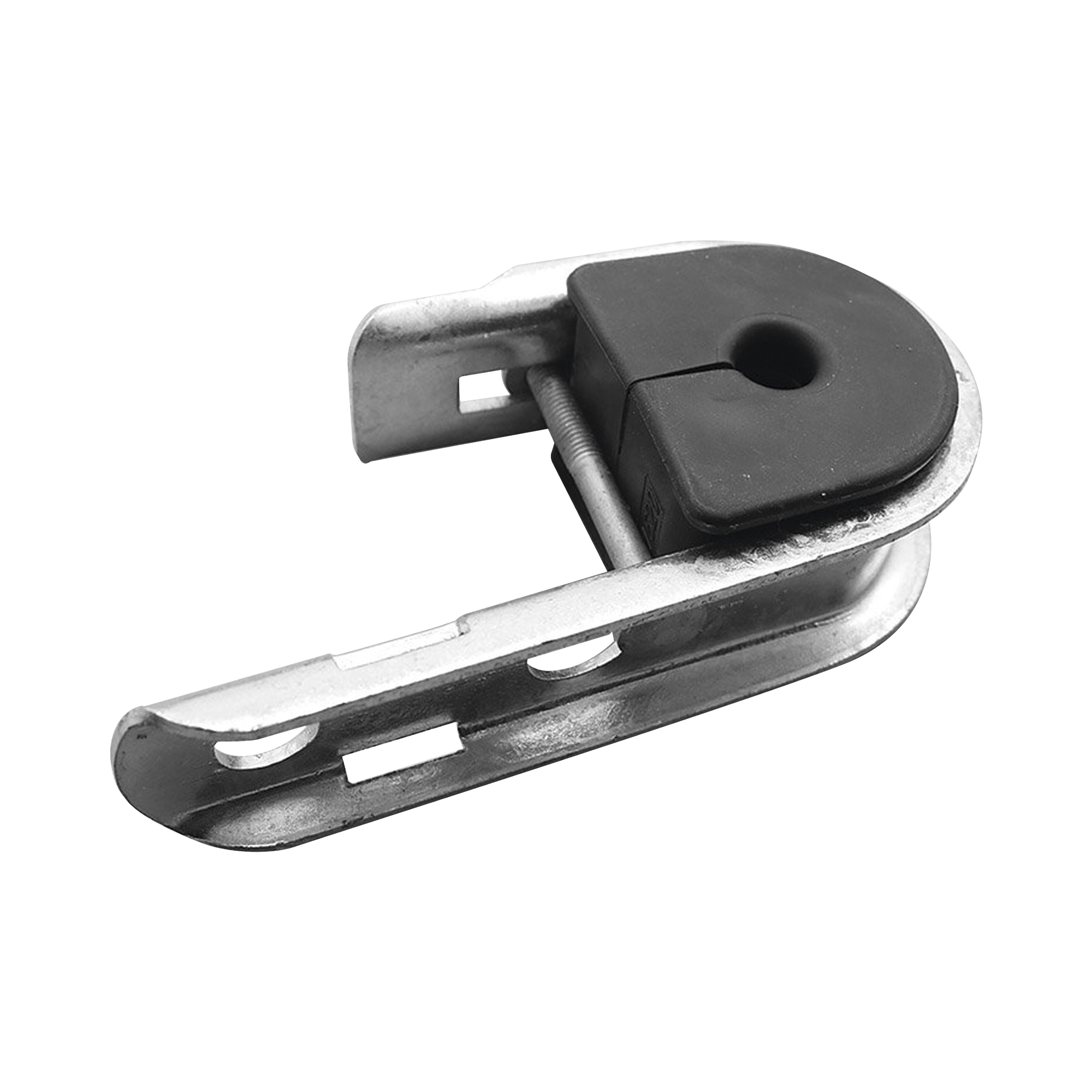

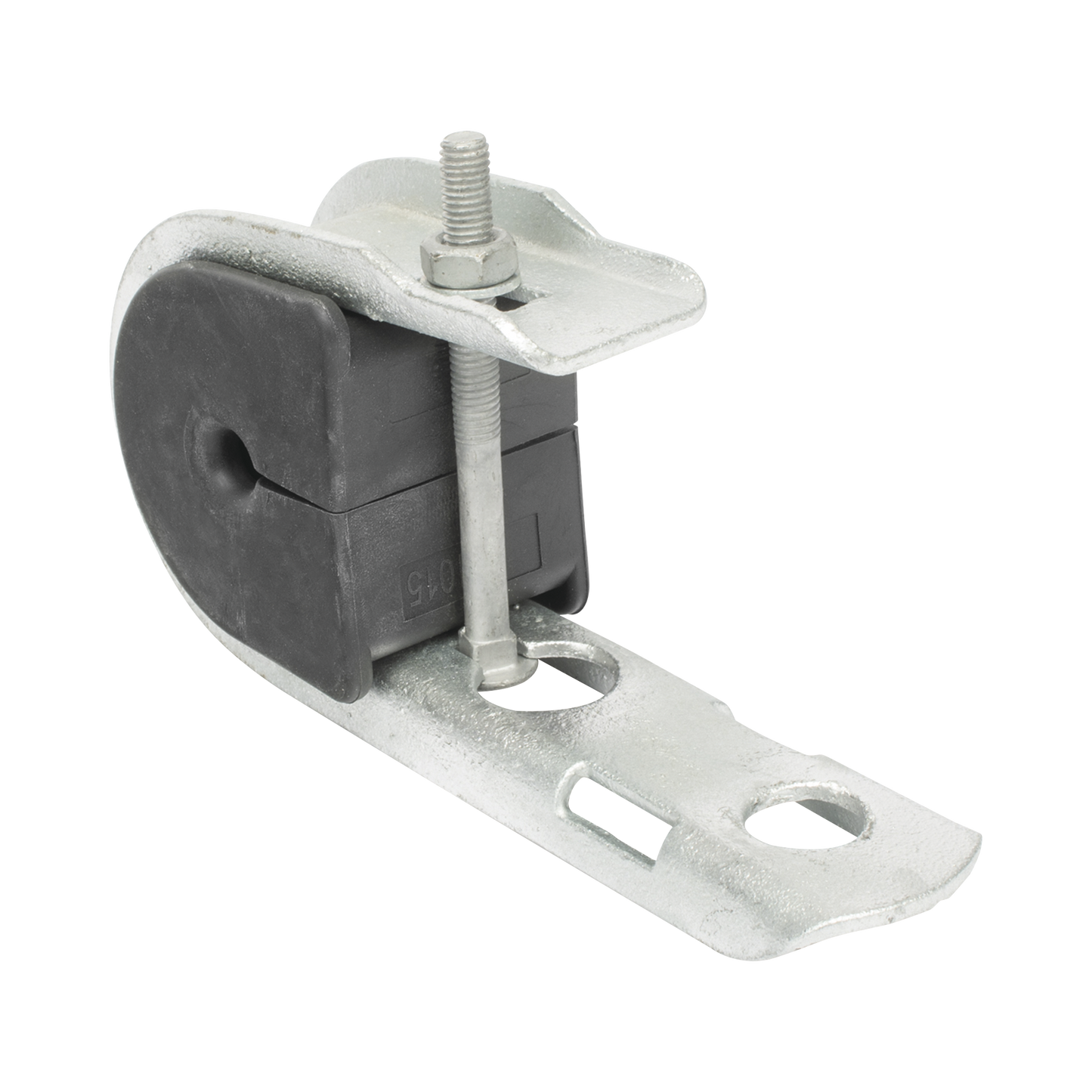

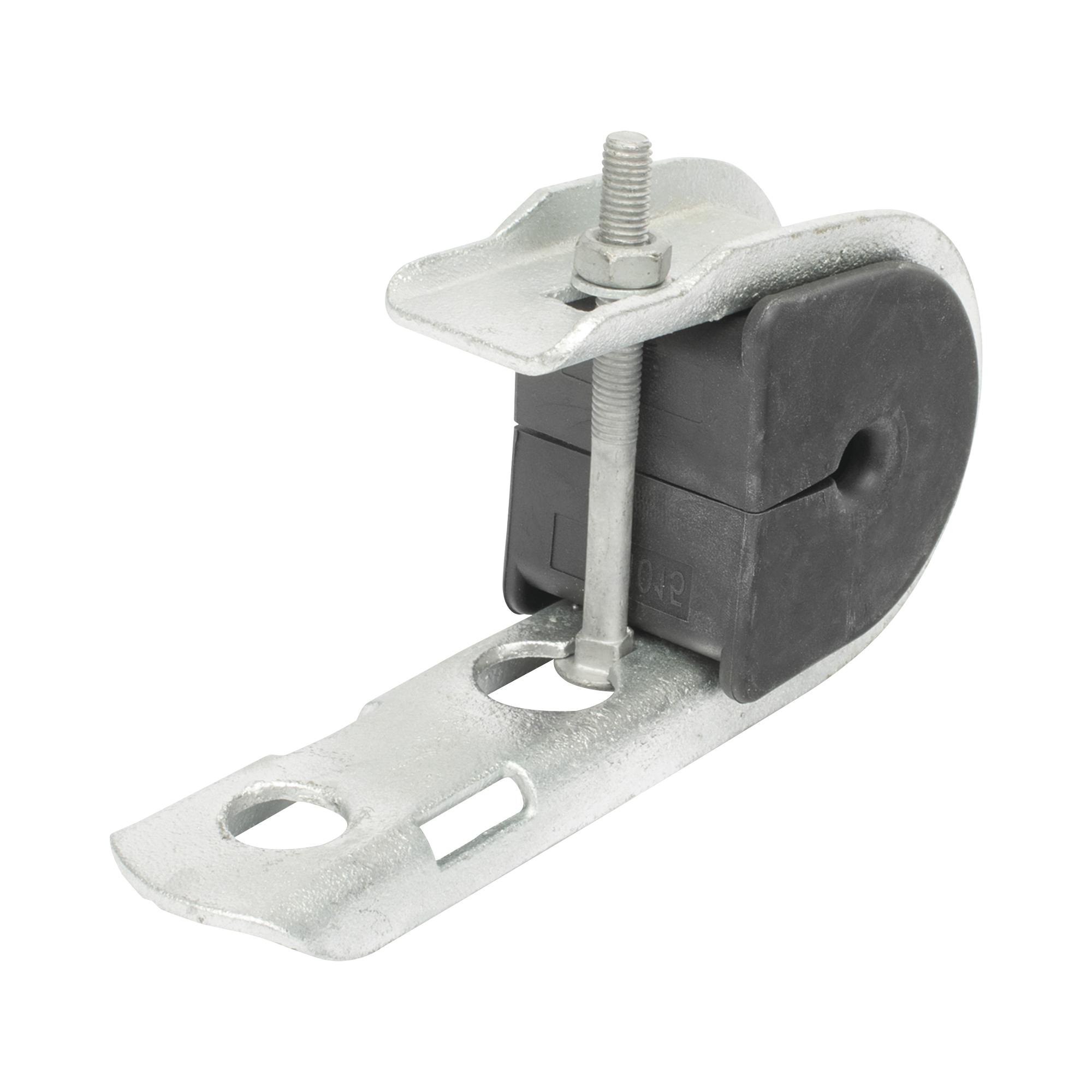

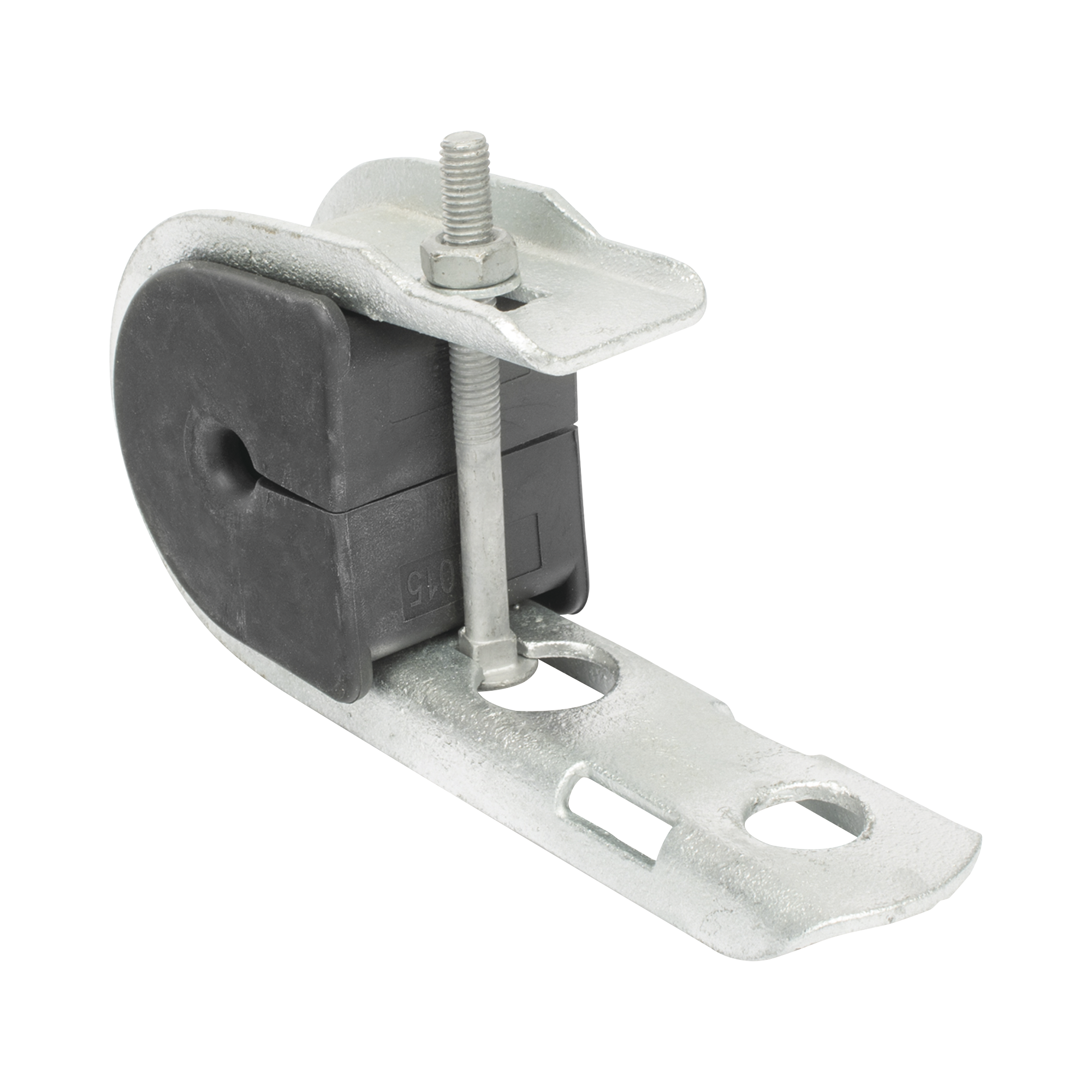

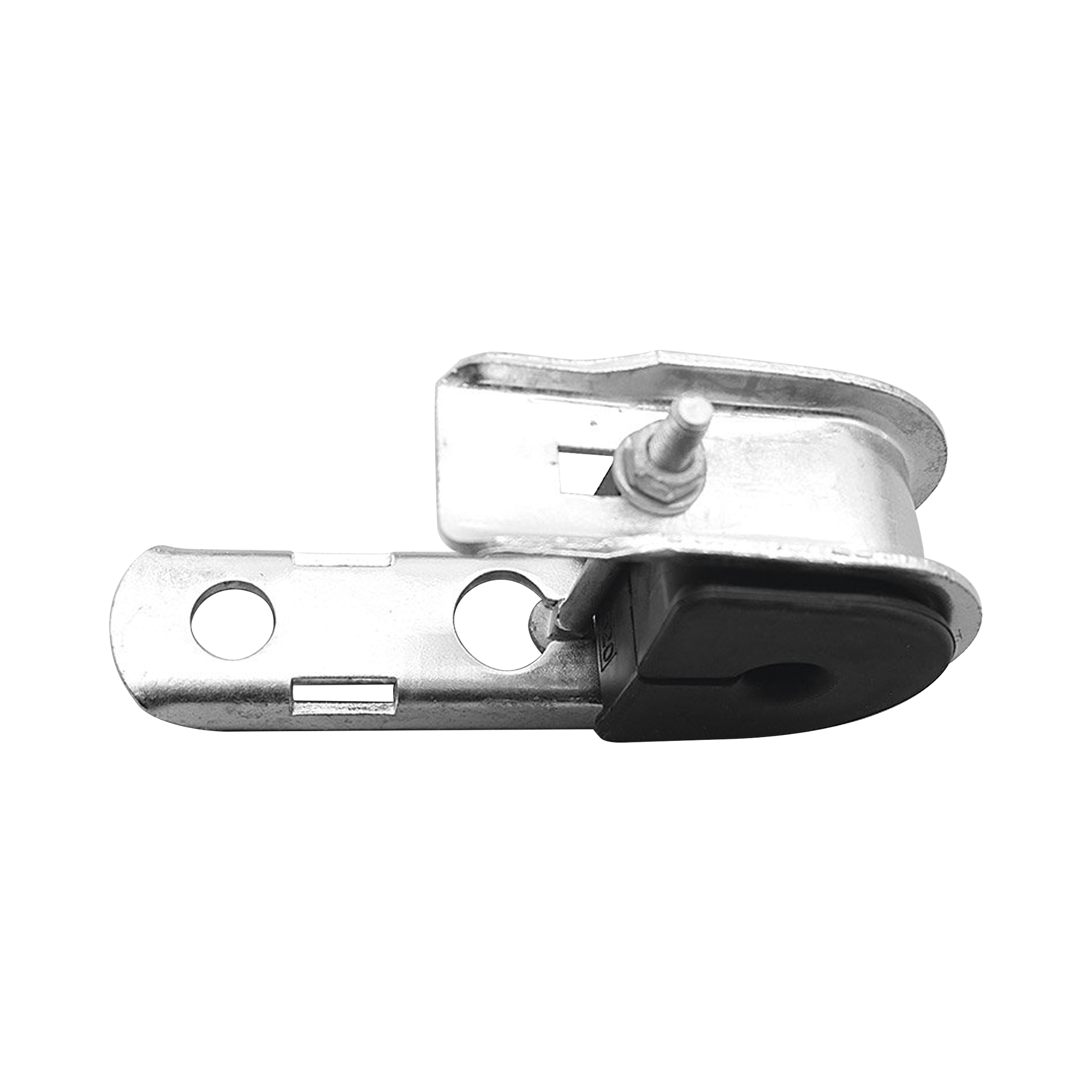

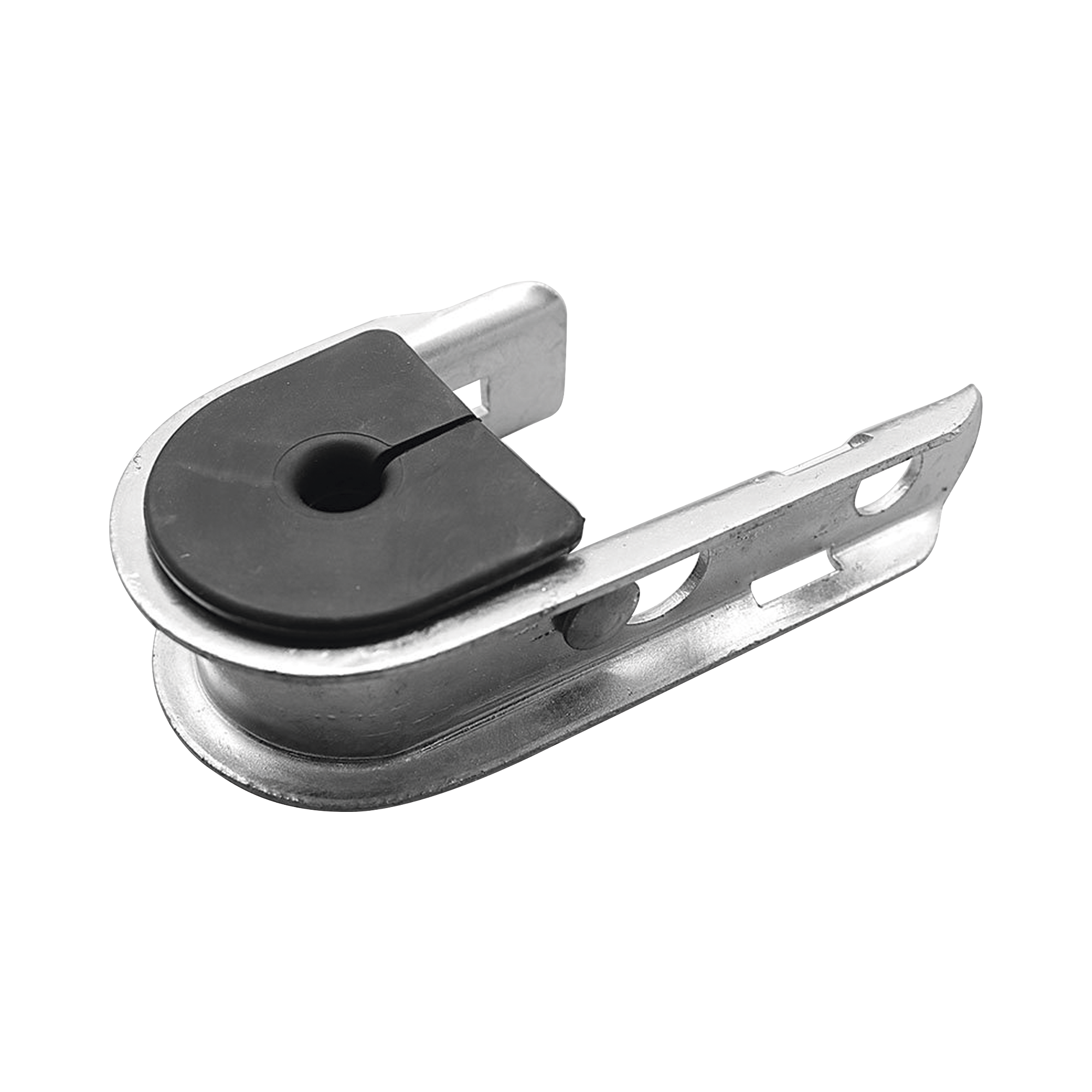

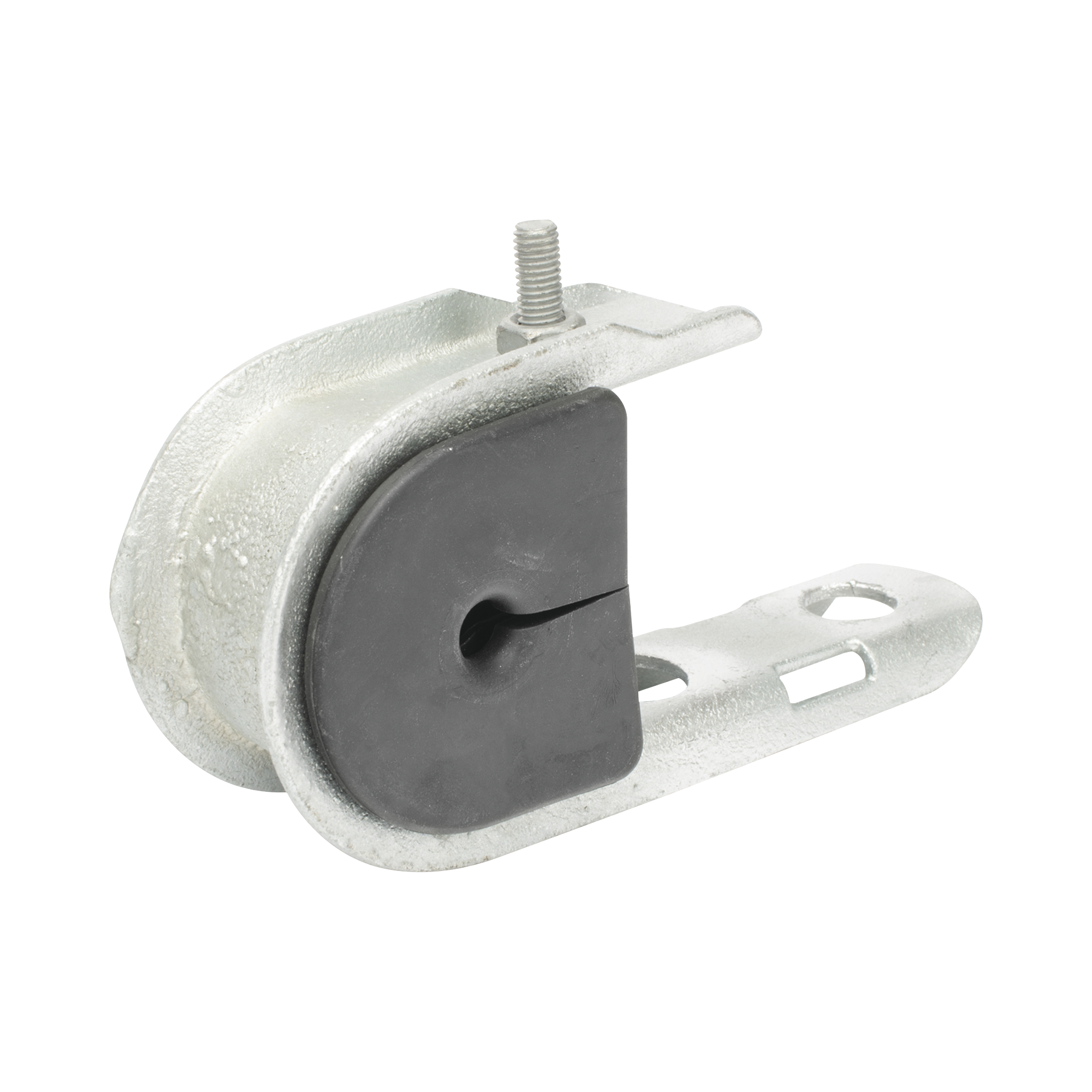

Herraje de Suspensión tipo J para fibra ADSS Φ 10-15 mm

Modelo LP-SC-JH-10-15 | Marca LINKEDPRO BY EPCOM

Diámetro 10-15 mmSpan Máximo 100mTensión 5000 NAcero GalvanizadoCompatible ADSSPeso 0.8 kg

El herraje de suspensión tipo J modelo LP-SC-JH-10-15 es un sistema de fijación especializado para cables de fibra óptica ADSS (All-Dielectric Self-Supporting) con diámetros entre 10-15 mm, diseñado para instalaciones aéreas con span máximo de 100 metros y tensión máxima de 5000 N (510 kgf). El gancho fabricado en acero galvanizado por inmersión en caliente garantiza resistencia a la corrosión y durabilidad superior a 20 años en ambientes exteriores según norma ASTM A123, mientras que la retención de neopreno de alta elasticidad protege la cubierta del cable sin comprometer la integridad de las fibras ópticas.

Este herraje tipo J está diseñado específicamente para instalaciones de fibra óptica en redes de telecomunicaciones, distribución eléctrica y proyectos de infraestructura FTTH (Fiber to the Home), permitiendo la suspensión segura del cable sin necesidad de mensajero metálico. La construcción robusta soporta condiciones climáticas adversas incluyendo viento, lluvia, variaciones térmicas y radiación UV, cumpliendo con estándares internacionales para instalaciones de fibra óptica aérea.

Compatible con cables ADSS de 12, 24 y 36 fibras de la serie OC-ADSS de LinkedPro, este herraje proporciona una solución económica y confiable para proyectos de despliegue de fibra óptica en zonas urbanas, rurales e industriales donde se requiere instalación aérea sin contacto con infraestructura eléctrica de alta tensión.

Beneficios Principales

  • Fabricación en acero galvanizado por inmersión en caliente que garantiza protección anticorrosiva superior y vida útil extendida en ambientes exteriores hostiles
  • Retención de neopreno de alta elasticidad que distribuye uniformemente la presión sobre el cable, evitando daños en la cubierta y las fibras ópticas internas
  • Diseño tipo J optimizado para instalación rápida y segura, reduciendo tiempo de montaje hasta 40% comparado con herrajes tradicionales
  • Span máximo de 100 metros que permite instalaciones aéreas eficientes con menor cantidad de puntos de soporte, reduciendo costos de infraestructura
  • Tensión máxima de 5000 N que proporciona factor de seguridad adecuado para soportar cargas de viento, hielo y peso del cable según normativas internacionales
  • Compatibilidad verificada con cables ADSS de 10-15 mm de diámetro, incluyendo modelos estándar y para spans hasta 4 km de LinkedPro
  • Instalación sin herramientas especiales que simplifica el proceso de montaje y reduce requerimientos de capacitación técnica
  • Construcción robusta de 0.8 kg que balancea resistencia mecánica con facilidad de manipulación durante la instalación en altura

Especificaciones Técnicas

Característica Especificación
Modelo LP-SC-JH-10-15
Tipo de Herraje Suspensión tipo J
Aplicación Cable fibra óptica ADSS
Diámetro de Cable Compatible 10-15 mm
Span Máximo Recomendado 100 metros
Tensión Máxima 5000 N (510 kgf)
Material del Gancho Acero galvanizado por inmersión en caliente
Material de Retención Neopreno de alta elasticidad
Peso 0.8 kg
Acabado Anticorrosivo Galvanizado hot-dip
Temperatura de Operación -40°C a +60°C
Resistencia a UV Sí (materiales estabilizados)

Compatibilidad de Cables

Modelo de Cable Fibras Span Máximo Cable
OC-ADSS-12C-S100 12 fibras 100 metros
OC-ADSS-12C-S100/4KM 12 fibras 4000 metros
OC-ADSS-24C-S100 24 fibras 100 metros
OC-ADSS-24C-S100/4KM 24 fibras 4000 metros
OC-ADSS-36C-S100 36 fibras 100 metros
OC-ADSS-36C-S100/4KM 36 fibras 4000 metros

Contenido del Paquete

1x Herraje de Suspensión tipo J LP-SC-JH-10-151x Gancho de acero galvanizado1x Retención de neopreno 10-15 mm

Aplicaciones Recomendadas

Redes FTTH ResidencialesInstalación de fibra óptica aérea en urbanizaciones, colonias y desarrollos habitacionales para servicios de internet de alta velocidad
Backbone MetropolitanoDespliegue de troncales de fibra óptica en zonas urbanas utilizando infraestructura de posteado existente
Redes RuralesProyectos de conectividad en comunidades rurales donde la instalación aérea es más viable que canalización subterránea
Interconexión de EdificiosEnlaces de fibra óptica entre edificios corporativos, campus universitarios o complejos industriales
Redes de Distribución EléctricaAprovechamiento de infraestructura de CFE o compañías eléctricas para instalación de fibra óptica sin conductor metálico
Proyectos MunicipalesRedes de videovigilancia, WiFi público y comunicaciones gubernamentales con infraestructura de fibra óptica aérea

Notas Importantes

Consideraciones de Instalación:

  • Verificar que el diámetro del cable ADSS esté dentro del rango 10-15 mm antes de la instalación
  • Respetar el span máximo de 100 metros para garantizar tensión mecánica dentro de límites seguros
  • Inspeccionar visualmente el herraje antes de la instalación para detectar daños en galvanizado o neopreno
  • Realizar instalación con tensión controlada, evitando sobrepasar la tensión máxima de 5000 N
  • En zonas con formación de hielo, considerar el peso adicional en el cálculo de tensión del cable
  • Utilizar equipo de protección personal y seguir normas de seguridad para trabajo en altura

Preguntas Frecuentes

¿Este herraje es compatible con cualquier cable de fibra óptica?
No, este herraje está diseñado específicamente para cables ADSS (All-Dielectric Self-Supporting) con diámetro entre 10-15 mm. No es compatible con cables de fibra que requieren mensajero metálico o con diámetros fuera de este rango. LinkedPro ofrece otros modelos de herrajes para diferentes diámetros de cable.
¿Qué significa span máximo de 100 metros?
El span máximo es la distancia horizontal entre dos puntos de soporte (postes) donde se instalan los herrajes. Para este modelo, la distancia máxima recomendada es 100 metros. Superar esta distancia puede generar tensiones excesivas que comprometan la integridad del cable y los herrajes.
¿Requiero herramientas especiales para la instalación?
No, el diseño tipo J permite instalación sin herramientas especiales. Solo se requiere equipo estándar de instalación de fibra aérea como poleas, tensores y equipos de seguridad para trabajo en altura. La retención de neopreno se ajusta manualmente al diámetro del cable.
¿El herraje soporta condiciones climáticas extremas?
Sí, el acero galvanizado por inmersión en caliente y el neopreno estabilizado UV están diseñados para soportar temperaturas de -40°C a +60°C, exposición solar directa, lluvia, viento y ambientes corrosivos. La vida útil esperada es superior a 20 años en condiciones normales de operación exterior.
¿Cuál es la diferencia entre tensión máxima del herraje (5000 N) y tensión de instalación del cable?
La tensión máxima de 5000 N es el límite estructural del herraje antes de falla. La tensión de instalación del cable ADSS normalmente es 20-25% de su resistencia a la tracción (RTS) y debe ser significativamente menor a 5000 N. Siempre consulte las especificaciones del fabricante del cable para determinar la tensión de instalación correcta.
