Interruptor Termomagnético 2 Polos 20A Atornillable Tipo BL 10kA 240V Siemens B220
- SKU / Modelo: B220
- Marca: SIEMENS
- Categoría: Centros de Carga e Interruptores
- Garantía: 1 año
Precio normal:
$ 738.99 MXN
Precio en oferta
$ 576.99MXN
Envío calculado al finalizar la compra.
338 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

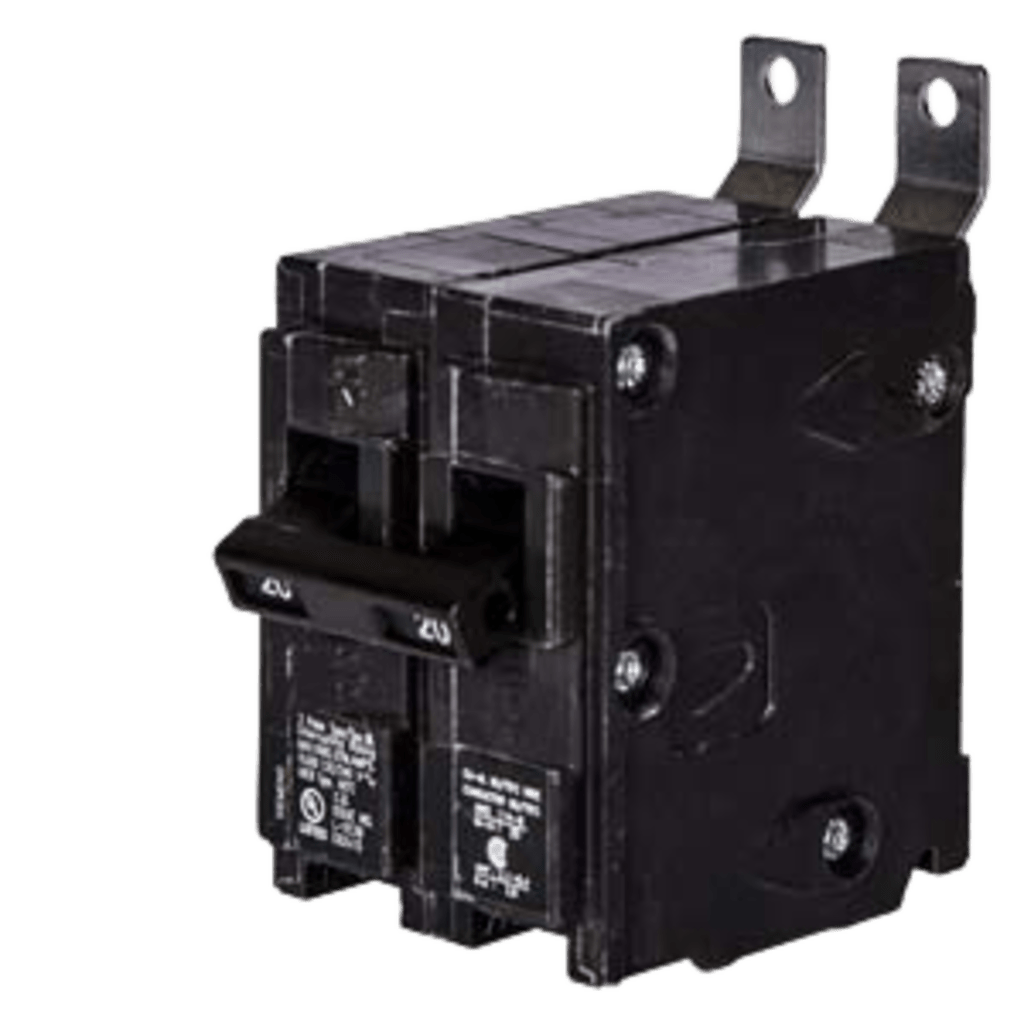

Interruptor automático atornillable tipo BL 2 polos, 20 amp.
Modelo B220 | Marca SIEMENS
2 Polos20 AmperiosTipo BL Atornillable240V AC10 kAUL 489 Certified
El interruptor automático Siemens B220 es un dispositivo de protección termomagnético atornillable de 2 polos con capacidad de 20 amperios, diseñado bajo norma UL 489 con capacidad de interrupción de 10 kA a 240V AC, ideal para proteger circuitos derivados en instalaciones residenciales, comerciales e industriales ligeras. Este breaker tipo BL (Branch Circuit) ofrece protección contra sobrecargas y cortocircuitos mediante mecanismo de disparo térmico-magnético con alta precisión, montaje rápido por conexión atornillable, y construcción robusta respaldada por la ingeniería alemana de Siemens.
El diseño compacto del B220 permite instalación en centros de carga y tableros estándar con espaciamiento de 1 pulgada por polo, facilitando la distribución eficiente en gabinetes residenciales o comerciales. Su tecnología de arco controlado garantiza desconexión segura bajo condiciones de falla, mientras que el indicador visual de posición ON/OFF permite verificación rápida del estado operativo. Certificado para trabajo continuo a temperatura ambiente de hasta 40°C, este interruptor cumple con estándares NOM y UL, asegurando compatibilidad con sistemas eléctricos de América del Norte y Latinoamérica.
Beneficios Principales
- Protección termomagnética dual contra sobrecargas prolongadas y cortocircuitos instantáneos con curva de disparo tipo B
- Capacidad de interrupción de 10,000 amperios simétricos RMS a 240V AC para máxima seguridad en fallas severas
- Conexión atornillable tipo tornillo que garantiza contacto firme y permanente, reduciendo riesgo de sobrecalentamiento en terminales
- Construcción con carcasa termoplástica autoextinguible clasificación UL 94 V-0 resistente a impacto y calor
- Indicador mecánico de posición con tres estados: ON (conectado), OFF (desconectado) y TRIP (disparado por falla)
- Compatibilidad con centros de carga Siemens y marcas estándar de 1 pulgada por polo
- Vida útil mecánica superior a 10,000 operaciones y eléctrica de 6,000 ciclos bajo carga nominal
- Respaldo de garantía Siemens y soporte técnico especializado en México
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Tipo de Interruptor | Termomagnético Atornillable Tipo BL |
| Número de Polos | 2 Polos |
| Corriente Nominal | 20 Amperios @ 40°C |
| Tensión Nominal | 120/240V AC |
| Capacidad de Interrupción | 10 kA (10,000 A simétricos RMS) |
| Frecuencia | 50/60 Hz |
| Curva de Disparo | Tipo B (3-5 veces In para disparo magnético) |
| Tipo de Conexión | Atornillable (tornillos hexagonales) |
| Calibre de Cable Soportado | 14-4 AWG (cobre o aluminio) |
| Espaciamiento por Polo | 1 pulgada (25.4 mm) |
| Montaje | Riel DIN o atornillado en centro de carga |
| Temperatura de Operación | -25°C a +40°C (trabajo continuo a 40°C sin derating) |
| Vida Útil Mecánica | 10,000 operaciones |
| Vida Útil Eléctrica | 6,000 ciclos @ corriente nominal |
| Grado de Protección | IP20 (instalación en gabinete cerrado) |
| Material de Carcasa | Termoplástico autoextinguible UL 94 V-0 |
| Normas y Certificaciones | UL 489, NOM-003-SCFI, CSA C22.2 |
| Dimensiones (AlxAnxPr) | Aprox. 90 x 50 x 70 mm (2 polos) |
| Peso Aproximado | 0.25 kg |
Contenido del Paquete
⚡ 1x Interruptor Automático Siemens B220 2P 20A📄 Manual de instalación y especificaciones técnicas✅ Certificado de cumplimiento UL/NOM
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesProtección de circuitos derivados para contactos, iluminación, electrodomésticos pequeños y cargas generales hasta 20A
🏢 Edificios ComercialesProtección en tableros de distribución para oficinas, locales comerciales, alumbrado y equipos de oficina
🏭 Industrial LigeroProtección de circuitos en talleres, bodegas, áreas de servicio y equipos de bajo consumo
🔌 Centros de CargaMontaje en centros de carga residenciales y comerciales Siemens o compatibles con espaciamiento estándar de 1 pulgada
Productos Complementarios
Centro de Carga SiemensGabinete para montaje de interruptores con barras de distribución y espacio para múltiples polos
Cable THHN/THWNConductor eléctrico calibre 12 AWG para circuitos de 20A según NEC Art. 210
Supresor de PicosDispositivo de protección contra transitorios (SPD) para instalación en tablero principal
Tierra FísicaSistema de puesta a tierra con varilla copperwell y conectores para seguridad eléctrica
Preguntas Frecuentes
¿Cuál es la diferencia entre tipo BL y tipo QP en interruptores Siemens?
Los interruptores tipo BL son de conexión atornillable con tornillos hexagonales para cable sólido o cableado, mientras que los tipo QP utilizan conexión por inserción rápida (plug-in) que se conectan directamente a barras en el centro de carga. El tipo BL (como el B220) es más robusto para instalaciones industriales o donde se requiere máxima firmeza en la conexión.
¿Este interruptor de 20A puede proteger un circuito con cable calibre 14 AWG?
No se recomienda. Según NEC Art. 240.4(D), un circuito protegido con interruptor de 20A debe utilizar cable calibre 12 AWG como mínimo (cobre). El cable 14 AWG está limitado a 15A máximo. Para usar el B220 de 20A correctamente, debe cablear con calibre 12 AWG o superior.
¿Cuál es la capacidad de interrupción de 10 kA y por qué es importante?
La capacidad de interrupción (AIC - Amperes Interrupting Capacity) de 10,000 amperios es la corriente máxima de cortocircuito que el interruptor puede interrumpir de forma segura sin destruirse. En instalaciones residenciales típicas la corriente de falla suele ser menor a 10 kA, por lo que este breaker ofrece protección adecuada. Para instalaciones industriales con transformadores grandes pueden requerirse capacidades de 14 kA o 22 kA.
¿El B220 es compatible con centros de carga de otras marcas?
El interruptor Siemens tipo BL es compatible con la mayoría de centros de carga estándar de 1 pulgada por polo (Square D QO, GE THQL, etc.), sin embargo, por razones de garantía y cumplimiento de normas UL, se recomienda instalar únicamente en centros de carga Siemens. Mezclar marcas puede invalidar certificaciones UL del tablero.
¿Cómo identifico si el interruptor se disparó por sobrecarga o cortocircuito?
El indicador mecánico del B220 muestra tres posiciones: ON (palanca arriba, circuito energizado), OFF (palanca abajo, apagado manual), y posición intermedia o TRIP (disparo automático por falla). Si está en posición intermedia, el disparo fue por protección. Para resetear: mueva la palanca completamente a OFF, luego a ON. Si dispara inmediatamente, existe una falla persistente en el circuito que debe corregirse.
¿Requiere mantenimiento periódico el interruptor termomagnético?
Se recomienda inspección visual cada 6 meses verificando que no haya sobrecalentamiento en terminales, carbonización o daño físico. Cada año realizar prueba funcional operando la palanca manualmente 3-5 veces para verificar acción mecánica suave. Reapretar tornillos de conexión anualmente ya que vibración y ciclos térmicos pueden aflojarlos. No requiere calibración, el mecanismo termomagnético es sellado y calibrado de fábrica.
📎 Descargas:📄 Ficha Técnica
