Interruptor Automático Atornillable 2 Polos 30A Tipo BL SIEMENS B230
- SKU / Modelo: B230
- Marca: SIEMENS
- Categoría: Centros de Carga e Interruptores
- Garantía: 1 año
Precio normal:
$ 738.99 MXN
Precio en oferta
$ 576.99MXN
Envío calculado al finalizar la compra.
349 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

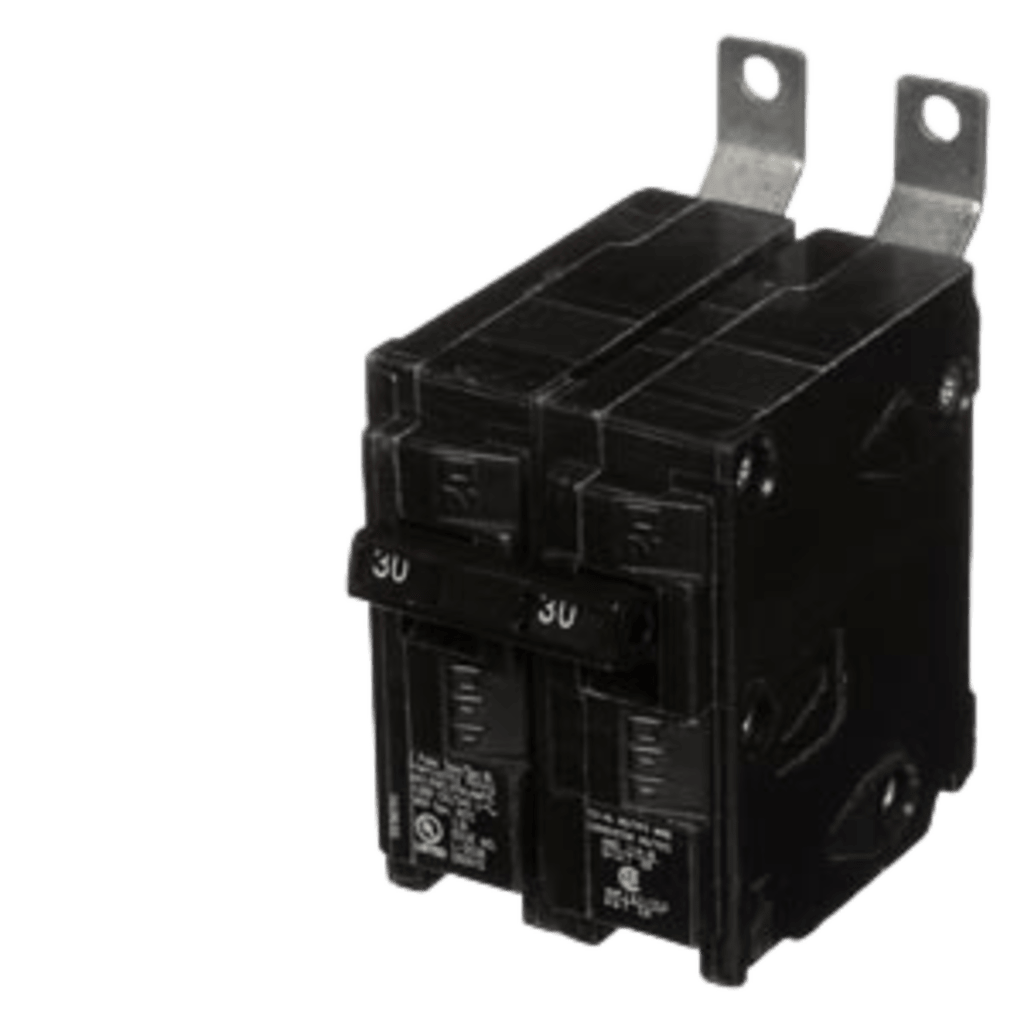

Interruptor automático atornillable tipo BL 2 polos, 30 amp.
Modelo B230 | Marca SIEMENS
2 Polos30 AmperesTipo BLMontaje AtornillableProtección SobrecargaCurva de Disparo Magnética
El interruptor automático B230 es un dispositivo de protección termomagnético bipolar con capacidad de corriente nominal de 30 amperes, diseñado bajo estándares NEMA para instalación atornillable en centros de carga residenciales y comerciales. Ofrece protección contra cortocircuitos con capacidad de interrupción de 10,000 amperes a 120/240 VCA, garantizando desconexión automática ante sobrecargas térmicas prolongadas o fallas eléctricas súbitas según norma NOM-003-SCFI.
Fabricado por SIEMENS con tecnología termomagnética de alta confiabilidad, este interruptor tipo BL cuenta con mecanismo de disparo rápido y construcción robusta en gabinete termoplástico autoextinguible. Su diseño atornillable garantiza conexión segura en barras colectoras, ideal para protección de circuitos derivados de cargas resistivas, motores pequeños, iluminación y tomacorrientes en instalaciones residenciales, edificios de oficinas y comercios.
Beneficios Principales
- Protección termomagnética bipolar de 30A para circuitos de cargas medias y pesadas en instalaciones de 120/240 VCA
- Capacidad de interrupción de 10 kA (10,000 amperes) para fallas de cortocircuito, cumpliendo NOM-003-SCFI y UL 489
- Montaje atornillable tipo BL compatible con centros de carga SIEMENS estándar NEMA, instalación rápida y segura
- Mecanismo de disparo magnético instantáneo ante cortocircuitos y térmico retardado ante sobrecargas, protección dual
- Construcción en gabinete termoplástico autoextinguible resistente a impactos y altas temperaturas de operación
- Manija de operación ergonómica con indicador visual ON/OFF y posición de disparo para diagnóstico rápido
- Temperatura de operación de -40°C a 60°C, apto para ambientes extremos en aplicaciones industriales y comerciales
- Vida útil de más de 20,000 ciclos de operación eléctrica, confiabilidad probada en instalaciones críticas
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Número de Polos | 2 Polos |
| Corriente Nominal | 30 Amperes @ 40°C |
| Tipo de Interruptor | BL (Atornillable) |
| Voltaje Nominal | 120/240 VCA |
| Capacidad de Interrupción | 10,000 A (10 kA) @ 240 VCA |
| Tipo de Disparo | Termomagnético (térmico + magnético) |
| Normas de Cumplimiento | NOM-003-SCFI, UL 489, NEMA AB1 |
| Frecuencia | 50/60 Hz |
| Material de Gabinete | Termoplástico autoextinguible |
| Temperatura de Operación | -40°C a +60°C |
| Conexión de Cables | Terminales atornillables (calibre 14 AWG a 6 AWG) |
| Vida Útil Eléctrica | >20,000 ciclos |
| Posición de Montaje | Vertical (riel DIN / centro de carga NEMA) |
| Indicador de Estado | Manija ON/OFF con posición de disparo |
| Peso Aproximado | 0.35 kg |
Contenido del Paquete
1x Interruptor Automático Siemens B230 2 Polos 30ATornillería de montaje incluidaManual de instalación y especificaciones técnicasCertificado de cumplimiento normativo
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesProtección de circuitos derivados para cargas de cocina, lavandería, calentadores eléctricos, aires acondicionados tipo ventana y sistemas de calefacción hasta 30A
🏢 Edificios ComercialesCentros de carga para oficinas, consultorios, pequeños comercios, protección de circuitos de iluminación, tomacorrientes y equipos de cómputo
🏭 Aplicaciones Industriales LigerasProtección de motores pequeños, maquinaria ligera, tableros de distribución secundarios y equipos de proceso en naves industriales
⚡ Centros de Carga NEMAInstalación en paneles de distribución residenciales y comerciales, reemplazo de interruptores obsoletos, expansión de circuitos protegidos
Productos Complementarios
Centro de Carga SIEMENSGabinete NEMA para montaje de múltiples interruptores tipo BL, con barras colectoras de cobre y capacidad de hasta 24 circuitos
Interruptores GFCI/AFCIInterruptores de protección contra fallas a tierra y arco eléctrico para áreas húmedas y dormitorios según NEC
Multímetro DigitalInstrumento de medición para verificar corrientes de operación, voltajes de línea y diagnóstico de fallas en circuitos protegidos
Cable THW/THHNConductor de cobre calibre 10 AWG para alimentación de circuitos de 30A, cumpliendo NOM-001-SEDE para instalaciones seguras
Preguntas Frecuentes
¿Qué diferencia hay entre un interruptor tipo BL y tipo QP?
El tipo BL es un interruptor atornillable que se fija directamente a las barras colectoras del centro de carga mediante tornillos, ofreciendo conexión más robusta para aplicaciones de corriente media-alta. El tipo QP es enchufable (plug-on), de instalación rápida mediante contacto por presión. El B230 tipo BL requiere destornillador para instalación/remoción, garantizando conexión permanente sin riesgo de aflojamiento por vibración.
¿Este interruptor de 30A protege contra fallas a tierra (GFCI)?
No, el B230 es un interruptor termomagnético estándar que protege únicamente contra sobrecargas térmicas y cortocircuitos. No incluye protección GFCI (Ground Fault Circuit Interrupter) contra fugas de corriente a tierra. Para áreas húmedas como baños, cocinas exteriores y garajes, la NOM-001-SEDE/NEC requiere interruptores GFCI dedicados que detecten corrientes de falla de 4-6 mA.
¿Puedo usar este interruptor bipolar de 30A en un circuito monofásico de 120V?
Sí, aunque el B230 está diseñado principalmente para circuitos bifásicos de 240 VCA (secadoras, estufas, calentadores), también puede usarse en circuitos monofásicos de 120V utilizando ambos polos en serie o protegiendo dos circuitos independientes de 120V. Sin embargo, para circuitos estándar de 120V es más común usar interruptores monopolares. Consulte NOM-001-SEDE artículo 210 para configuración correcta.
¿Qué calibre de cable debo usar para un circuito protegido con este interruptor de 30A?
Según NOM-001-SEDE tabla 310-15(B)(16), para un interruptor de 30A se requiere conductor de cobre calibre 10 AWG con aislamiento THW o THHN en condiciones normales (temperatura ambiente 30°C). Para instalaciones con temperatura superior, distancias largas con caída de voltaje significativa o más de 3 conductores en misma canalización, puede requerirse calibre 8 AWG. Siempre consulte con electricista certificado.
¿El interruptor B230 es compatible con centros de carga de otras marcas?
El B230 está diseñado específicamente para centros de carga SIEMENS tipo BL con configuración NEMA estándar. Aunque físicamente podría instalarse en algunos centros de carga de marcas compatibles (Murray, ITE, Gould), SIEMENS y las normas NOM-003-SCFI/UL requieren usar interruptores del mismo fabricante del centro de carga para garantizar compatibilidad eléctrica, mecánica y mantener validez de certificaciones. Usar interruptores de marca diferente puede anular garantías y certificaciones de seguridad.
¿Cuál es la vida útil esperada de este interruptor termomagnético?
El B230 tiene vida útil eléctrica certificada de más de 20,000 operaciones de apertura/cierre bajo carga nominal. En instalaciones residenciales típicas con 2-3 operaciones diarias, esto representa más de 18 años. La vida mecánica sin carga supera los 50,000 ciclos. Factores que reducen vida útil: operar bajo sobrecarga continua cercana a 30A, temperatura ambiente superior a 50°C, cortocircuitos frecuentes y vibraciones mecánicas excesivas. Inspección anual recomendada para aplicaciones críticas.
