Interruptor Termomagnético DC 2 Polos 250A 1200V Polaridad para Solar SUNTREE INT-SUT-2P-250A-1200
- SKU / Modelo: INT-SUT-2P-250A-1200
- Marca: SUNTREE
- Categoría: Centros de Carga e Interruptores
- Garantía: 1 año
Oferta
$ 1,667.99 MXN
$ 1,302.99 MXN
IVA Incluido.
Envío calculado al finalizar la compra.
72 en stock
No se pudo cargar la disponibilidad de recogida
Precios en pesos mexicanos IVA incluido
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

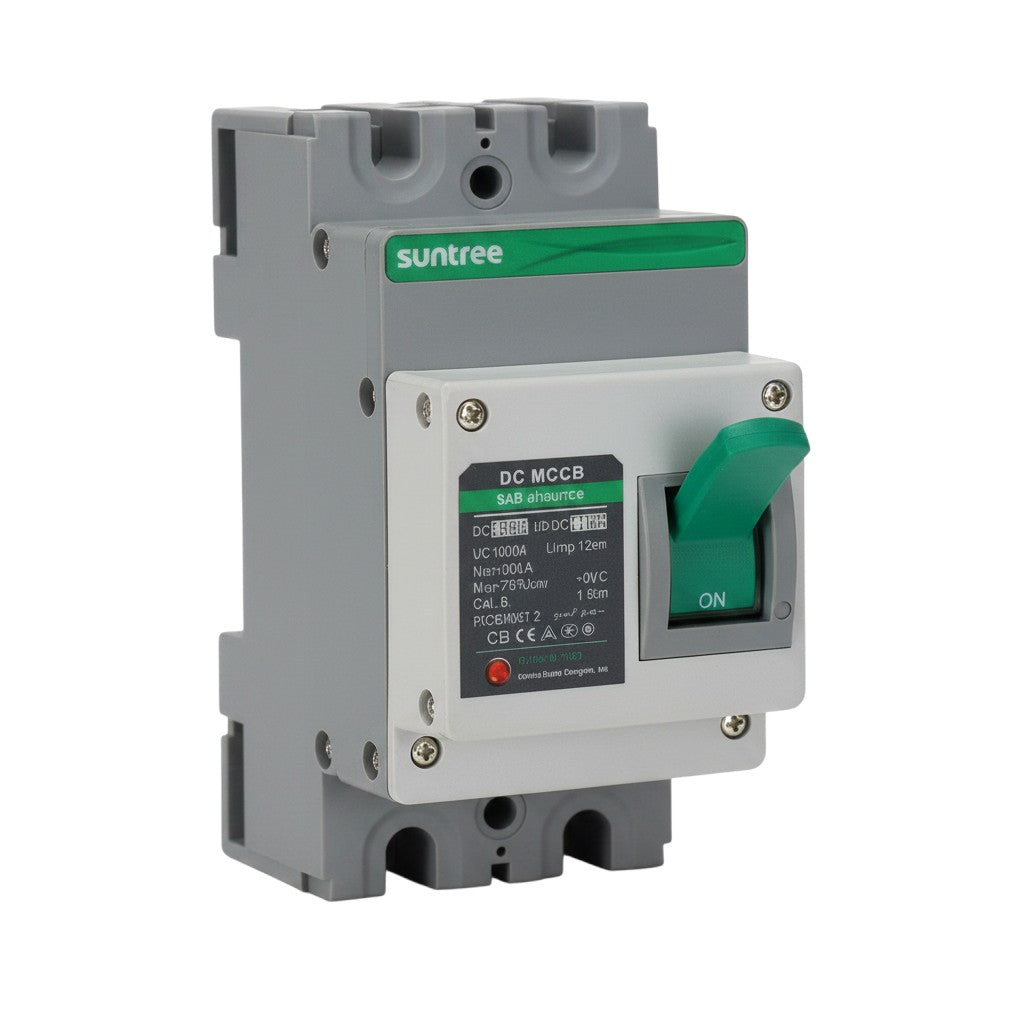

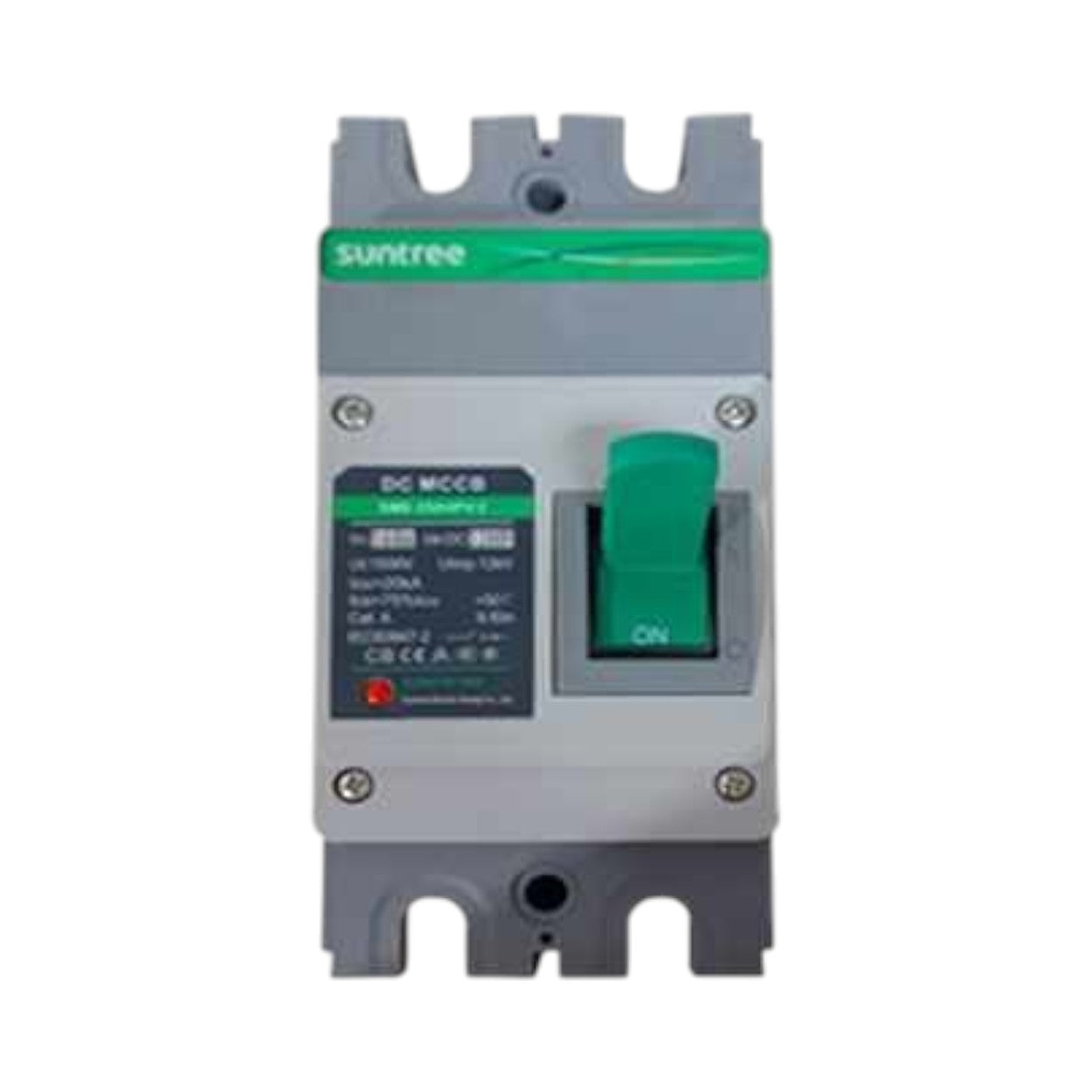

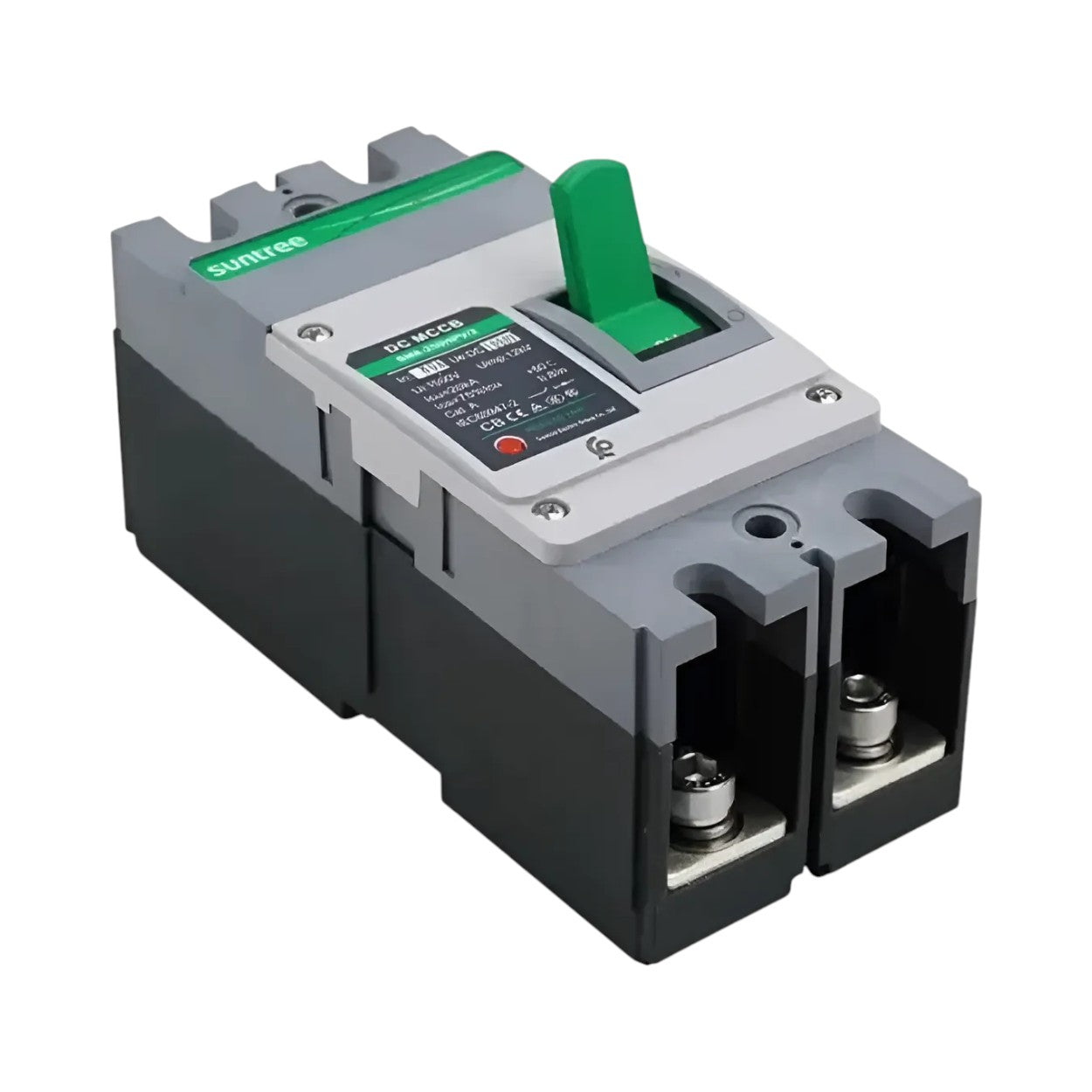

Interruptor DC Suntree 2 polos 250A 1200V con polaridad
Modelo: INT-SUT-2P-250A-1200 | Marca: SUNTREE
250A1200V DC2 PolosCon PolaridadMontaje en Riel DIN
El interruptor DC INT-SUT-2P-250A-1200 de SUNTREE es un dispositivo de protección bipolar diseñado específicamente para circuitos de corriente continua (DC) con capacidad de hasta 250 amperios a 1200 voltios DC, cumpliendo con normativa IEC 60947-2 para aplicaciones fotovoltaicas y sistemas de almacenamiento de energía. Este interruptor termomagnético incorpora sistema de desconexión con polaridad definida, esencial para la seguridad en instalaciones solares donde la correcta identificación de positivo y negativo es crítica para prevenir arcos eléctricos durante la interrupción del circuito.
Fabricado con tecnología de extinción de arco optimizada para corriente continua, el INT-SUT-2P-250A-1200 ofrece protección simultánea contra sobrecargas y cortocircuitos en sistemas DC de alta potencia. Su diseño con cámara de extinción de arco especializada y contactos de alta capacidad de ruptura garantiza operación segura incluso bajo condiciones de falla severas, siendo ideal para proteger inversores solares, bancos de baterías de litio, sistemas de carga para vehículos eléctricos y aplicaciones industriales DC de mediana y alta corriente.
La característica de polaridad integrada asegura que el interruptor se instale correctamente respetando el flujo de corriente DC, maximizando la vida útil del dispositivo y la seguridad del sistema eléctrico. Compatible con montaje en riel DIN estándar de 35mm, facilita la integración en gabinetes eléctricos y tableros de distribución DC, proporcionando una solución robusta y confiable para protección de circuitos de corriente continua en entornos exigentes.
Beneficios Principales
- Capacidad de interrupción de 250A a 1200V DC para sistemas solares de alta potencia y almacenamiento energético
- Diseño bipolar con polaridad definida que garantiza instalación correcta y segura en circuitos DC
- Cámara de extinción de arco especializada para corriente continua, eliminando riesgo de arco sostenido
- Protección dual contra sobrecargas térmicas y cortocircuitos en un solo dispositivo compacto
- Montaje en riel DIN 35mm estándar para instalación rápida en gabinetes y tableros eléctricos
- Construcción robusta con materiales dieléctricos de alta temperatura resistentes al envejecimiento
- Contactos de plata-cadmio con alta resistencia al desgaste por conmutación repetitiva
- Cumplimiento con normativas IEC 60947-2 y certificaciones para aplicaciones fotovoltaicas
- Indicador visual de estado del interruptor (ON/OFF) para verificación rápida del circuito
- Terminales de conexión tipo tornillo dimensionados para cable hasta 95mm² con par de apriete especificado
Especificaciones Tecnicas
| Característica | Especificación |
|---|---|
| Corriente Nominal | 250A |
| Tensión Nominal DC | 1200V DC |
| Número de Polos | 2 Polos con Polaridad |
| Capacidad de Interrupción | 10kA @ 1200V DC (típico) |
| Tipo de Disparo | Termomagnético (Térmico + Magnético) |
| Curva de Disparo | Curva C o D (para DC) |
| Montaje | Riel DIN 35mm |
| Terminales | Tipo tornillo, cable hasta 95mm² |
| Temperatura de Operación | -25°C a +70°C |
| Grado de Protección | IP20 (frontal) |
| Normativas | IEC 60947-2, certificado para aplicaciones fotovoltaicas |
| Vida Útil Mecánica | 10,000 operaciones (sin carga) |
| Vida Útil Eléctrica | 3,000 operaciones @ corriente nominal |
| Dimensiones | Aproximadamente 90mm x 80mm x 70mm |
| Peso | Aproximadamente 600g |
Contenido del Paquete
1x Interruptor DC Bipolar 250A 1200V SUNTREE INT-SUT-2P-250A-1200Manual de instalación y especificaciones técnicasTornillería para montaje en riel DIN
Aplicaciones Recomendadas
🔆 Sistemas Fotovoltaicos Comerciales e IndustrialesProtección de strings de paneles solares de alta tensión y corriente, instalado entre arreglo fotovoltaico e inversor
🔋 Bancos de Baterías de LitioDesconexión y protección de sistemas de almacenamiento energético de 1000V-1200V en instalaciones solares y respaldo
⚡ Estaciones de Carga Vehículos EléctricosProtección de circuitos DC de alta potencia en cargadores rápidos y ultra-rápidos nivel 3
🏭 Aplicaciones Industriales DCProtección de motores DC, sistemas de tracción eléctrica, rectificadores industriales y equipos electroquímicos
🔌 Inversores Solares de Gran FormatoProtección en el lado DC de inversores centrales y de cadena para instalaciones de 50kW a 500kW
⚙️ Sistemas de Respaldo CríticosProtección de UPS industriales DC, sistemas de telecomunicaciones y centros de datos con bus DC
Productos Complementarios
Fusibles DC de Alta TensiónFusibles cilíndricos gPV 1000V-1500V DC para protección adicional en serie con el interruptor
Supresor de Transitorios DC (SPD DC)Protección contra sobretensiones por rayos y transitorios en sistemas fotovoltaicos 1200V
Gabinete IP65 para Interruptores DCCaja estanca para montaje exterior del interruptor en aplicaciones a la intemperie
Terminales Tipo Pala AisladasTerminales pre-aisladas para cable 50-95mm² compatibles con tornillos del interruptor
Notas Importantes
⚠️ INSTALACIÓN Y SEGURIDAD:
- RESPETAR SIEMPRE LA POLARIDAD INDICADA: conectar positivo (+) y negativo (-) según marcado del interruptor para garantizar extinción correcta del arco
- NO utilizar en circuitos de corriente alterna (AC): este interruptor está diseñado exclusivamente para corriente continua (DC)
- Dimensionar cable de conexión para soportar 250A continuos con caída de tensión máxima de 1% (cable mínimo 95mm² cobre)
- Instalar en gabinete con ventilación adecuada y temperatura ambiente no superior a 40°C para operación a corriente nominal
- Verificar par de apriete de terminales según manual (típicamente 12-15 Nm) para evitar calentamiento por mala conexión
- La instalación debe ser realizada por personal calificado en sistemas eléctricos DC de alta tensión
- Considerar derating de corriente si temperatura ambiente excede 40°C o instalación es en altitudes superiores a 2000msnm
Preguntas Frecuentes
¿Cuál es la diferencia entre un interruptor DC y uno AC convencional?
Los interruptores DC como el INT-SUT-2P-250A-1200 están diseñados específicamente para corriente continua, que presenta mayor dificultad para extinción del arco eléctrico durante la interrupción. En corriente alterna el arco se extingue naturalmente en cada cruce por cero (120 veces por segundo a 60Hz), mientras que en DC el arco es continuo y requiere cámaras de extinción especializadas con mayor separación de contactos y materiales dieléctricos específicos. Usar un interruptor AC en circuito DC es extremadamente peligroso y puede causar incendios por arco sostenido.
¿Por qué es importante respetar la polaridad en este interruptor?
La polaridad en interruptores DC afecta directamente la formación y extinción del arco eléctrico. Los electrones fluyen del polo negativo al positivo, y las cámaras de extinción están diseñadas asimétricamente para aprovechar este fenómeno. Conectar el interruptor con polaridad invertida reduce drásticamente su capacidad de interrupción, aumenta el desgaste de contactos y puede provocar falla catastrófica del dispositivo. Siempre conecte el positivo (+) del sistema solar al terminal marcado como positivo en el interruptor.
¿Puedo usar este interruptor de 1200V en un sistema solar de 1000V?
Sí, el INT-SUT-2P-250A-1200 es ideal para sistemas fotovoltaicos de 1000V DC, ofreciendo margen de seguridad del 20% sobre la tensión nominal del sistema. Este margen es recomendable considerando que la tensión de circuito abierto (Voc) de los strings solares puede exceder 1000V en condiciones de baja temperatura. Asegúrese de que la tensión máxima del sistema (Voc en condiciones de diseño) no supere 1200V DC bajo ninguna circunstancia.
¿Cuántas veces puedo operar este interruptor antes de reemplazarlo?
La vida útil del INT-SUT-2P-250A-1200 depende del tipo de operación: 10,000 operaciones mecánicas sin carga (maniobras de mantenimiento) o aproximadamente 3,000 operaciones eléctricas interrumpiendo la corriente nominal de 250A. En aplicaciones fotovoltaicas típicas con pocas conmutaciones anuales, el interruptor puede durar 20-25 años. Evite usar el interruptor como seccionador frecuente; para maniobras regulares considere instalar un seccionador DC adicional que proteja el interruptor.
¿Necesito protección adicional contra sobretensiones (SPD) si instalo este interruptor?
Sí, el interruptor termomagnético INT-SUT-2P-250A-1200 protege contra sobrecargas y cortocircuitos, pero NO protege contra sobretensiones transitorias causadas por rayos o descargas electrostáticas. Es altamente recomendable instalar supresores de picos DC (SPD Tipo II clase 1500V DC) en paralelo con el sistema, ubicados entre el arreglo fotovoltaico y el interruptor. La protección combinada SPD + interruptor termomagnético es estándar en instalaciones solares profesionales y requerida por normativas IEC 62305.
