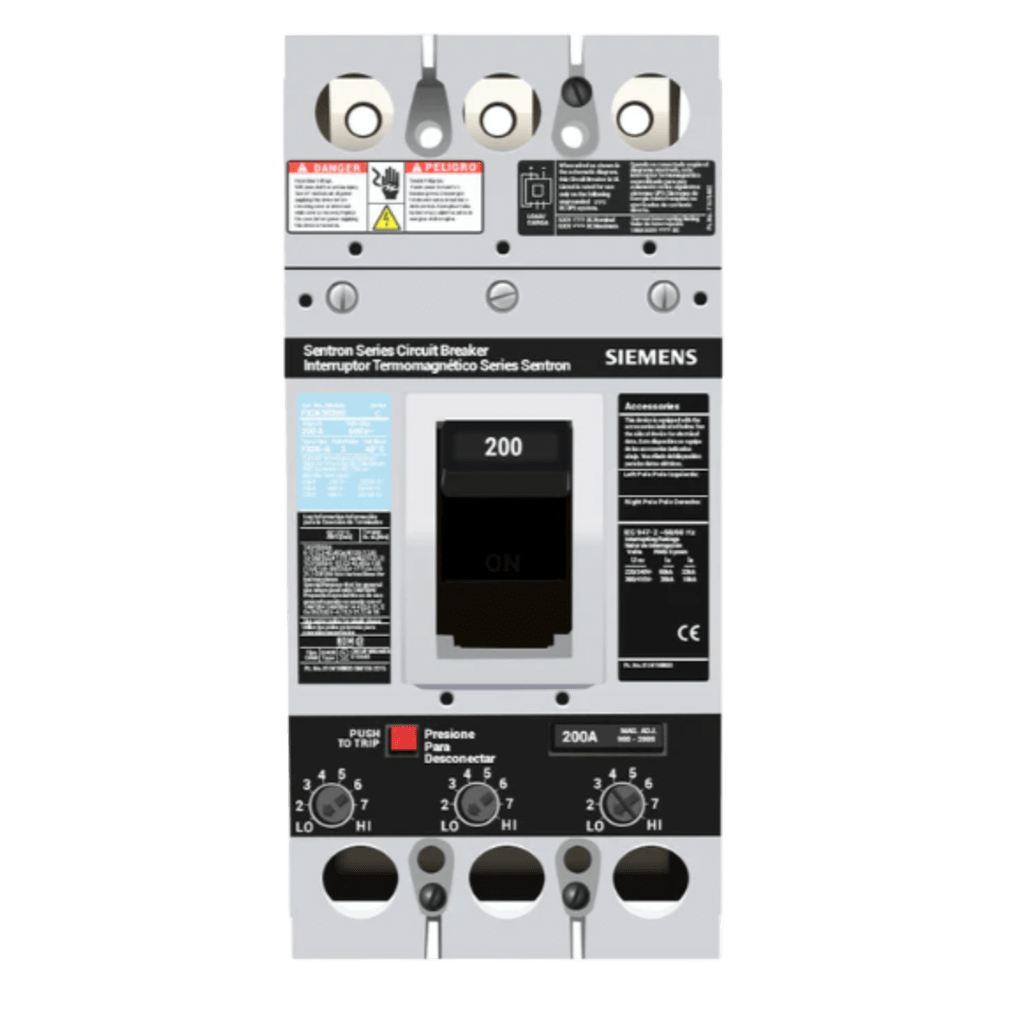

Interruptor Termomagnético 600V 3X200A, Con zapatas principales.
Interruptor Termomagnético 600V 3X200A, Con zapatas principales.

Interruptor Termomagnético Industrial 3 Polos 200A 600V Zapatas Siemens FXD63B200L

Precio normal: $ 15,093.99 MXN
Precio en oferta
$ 11,791.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.

22 en stock
22 en stock
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Interruptor Termomagnético 600V 3X200A, Con zapatas principales.

Modelo: FXD63B200L | Marca: Siemens

600V200A3 PolosIndustrialZapatas PrincipalesUL Listed

El interruptor termomagnético FXD63B200L es un dispositivo de protección industrial tripolar con capacidad de 200 amperios a 600 voltios, diseñado según normas UL 489 para aplicaciones comerciales e industriales de alta demanda. Este breaker de caja moldeada ofrece protección dual contra sobrecargas térmicas y cortocircuitos magnéticos, con capacidad de interrupción de 22 kA a 240V, garantizando seguridad en instalaciones trifásicas de mediana y alta potencia.

Los interruptores termomagnéticos Siemens serie FXD son equipos certificados para centros de carga industrial, tableros de distribución y sistemas eléctricos trifásicos que requieren protección confiable. Con terminales tipo zapata para conductores de calibre grande, este modelo facilita instalaciones permanentes en subestaciones, plantas de manufactura, edificios comerciales y aplicaciones donde se manejan cargas superiores a 100 amperios.

La construcción robusta de caja moldeada y mecanismo de disparo calibrado conforme a curvas de operación industriales aseguran coordinación selectiva con protecciones aguas arriba y aguas abajo, permitiendo aislamiento rápido de fallas sin afectar circuitos adyacentes. Ideal para protección de motores trifásicos, transformadores de distribución, bancos de capacitores y equipos de HVAC industrial.

Beneficios Principales

  • Protección termomagnética dual contra sobrecargas y cortocircuitos en sistemas trifásicos hasta 600V
  • Capacidad de interrupción de 22,000 amperios a 240V para aplicaciones industriales exigentes
  • Terminales tipo zapata para conexión segura de conductores de gran calibre (500-600 kcmil)
  • Construcción de caja moldeada con mecanismo de disparo rápido y confiable
  • Certificación UL 489 y cumplimiento con NEMA AB1 para instalaciones comerciales e industriales
  • Diseño tripolar optimizado para protección de cargas trifásicas equilibradas
  • Montaje estándar compatible con centros de carga y tableros industriales
  • Indicador visual de estado del interruptor (ON/OFF/TRIP) para diagnóstico inmediato

Especificaciones Técnicas

Característica Especificación
Corriente Nominal 200 Amperios
Voltaje Nominal 600V AC/DC
Número de Polos 3 Polos
Capacidad de Interrupción 22 kA @ 240V, 14 kA @ 480V, 10 kA @ 600V
Tipo de Terminal Zapatas principales (línea y carga)
Calibre de Cable Soportado 500-600 kcmil (cobre/aluminio)
Normas de Cumplimiento UL 489, NEMA AB1, CSA C22.2
Curva de Disparo Curva D (industrial)
Característica Mecánica Especificación
Tipo de Caja Moldeada en termoplástico de alto impacto
Mecanismo de Operación Manual (palanca ON/OFF)
Indicación de Estado Visual (ON/OFF/TRIP)
Temperatura de Operación -40°C a +75°C
Ciclo de Vida Mecánico 10,000 operaciones
Ciclo de Vida Eléctrico 5,000 operaciones a carga nominal
Montaje Riel DIN o tornillos directos

Contenido del Paquete

1x Interruptor Termomagnético FXD63B200L📄 Manual de instalación📋 Certificado UL

Aplicaciones Recomendadas

🏭 Protección de Motores TrifásicosProtección principal para motores industriales de 50-75 HP en aplicaciones de manufactura, bombeo y HVAC
🔌 Tableros de DistribuciónInterruptor principal o secundario en centros de carga industrial y subestaciones eléctricas
⚡ Transformadores de DistribuciónProtección de secundarios de transformadores trifásicos de 75-150 kVA
🏢 Edificios ComercialesDistribución de energía en edificios de oficinas, hospitales, hoteles y centros comerciales

Productos Complementarios

Accesorios de MontajeRieles DIN y kits de instalación para gabinetes industriales
Protección de SobretensiónSupresores de picos TVS para protección complementaria de equipos sensibles
Medidores de EnergíaAnalizadores de red para monitoreo de consumo y calidad de energía
Terminales y ConectoresZapatas de compresión certificadas UL para conductores de 500-600 kcmil

Preguntas Frecuentes

¿Cuál es la diferencia entre capacidad de interrupción a 240V y 600V?
La capacidad de interrupción disminuye conforme aumenta el voltaje del sistema. Este modelo ofrece 22 kA a 240V, 14 kA a 480V y 10 kA a 600V. Esto es normal en interruptores termomagnéticos y debe considerarse según el voltaje de operación de su instalación para garantizar protección adecuada contra cortocircuitos.
¿Qué calibre de cable puedo conectar en las terminales tipo zapata?
Las terminales principales tipo zapata de este modelo aceptan conductores de 500 a 600 kcmil en cobre o aluminio. Para instalaciones de 200A a 600V, se recomienda cable calibre 3/0 AWG (167.8 kcmil) como mínimo según NEC, pero las terminales permiten hasta 600 kcmil para futuras ampliaciones o reducción de caída de voltaje.
¿Este interruptor sirve para proteger paneles solares o sistemas de respaldo?
Sí, el FXD63B200L está certificado para operación en AC/DC hasta 600V, por lo que es adecuado para protección en sistemas fotovoltaicos de cadenas múltiples, inversores trifásicos y bancos de baterías industriales. Asegúrese de que la corriente de cortocircuito de su sistema no exceda la capacidad de interrupción de 10 kA a 600V DC.
¿Cómo identifico si el interruptor se disparó por sobrecarga o por cortocircuito?
El indicador visual mostrará posición TRIP cuando se active la protección. El disparo por sobrecarga térmica ocurre con retardo de tiempo (minutos), mientras que el disparo magnético por cortocircuito es instantáneo (milisegundos). Si el interruptor se calienta antes de disparar, fue sobrecarga; si dispara inmediatamente al energizar, fue cortocircuito. Revise la causa antes de restablecer.
¿Puedo usar este interruptor en sistemas monofásicos 220V?
Aunque es un interruptor tripolar, puede utilizarse en sistemas monofásicos o bifásicos simplemente dejando uno o dos polos sin conexión. Sin embargo, para aplicaciones monofásicas se recomienda usar interruptores bipolares que ofrecen mejor relación costo-beneficio. Este modelo está optimizado para cargas trifásicas equilibradas de 208V, 240V, 480V o 600V.
📎 Descargas:📄 Ficha Técnica
