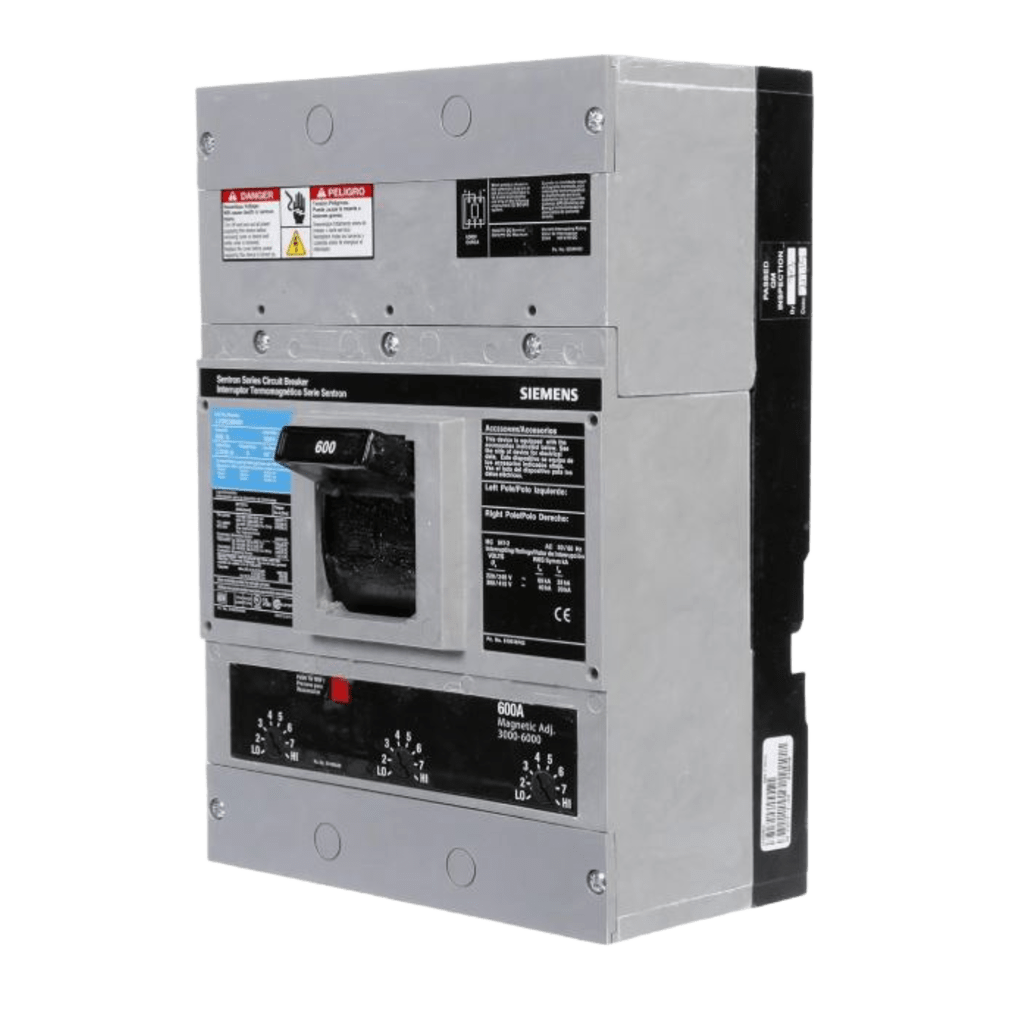

Interruptor Termomagnético 600V 3X600A Industrial Sin Zapatas Siemens LXD63B600

Precio normal: $ 33,011.99 MXN
Precio en oferta
$ 25,789.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.

4 en stock
¡Solo quedan 4! ¡Ordene pronto!
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Interruptor Termomagnético 600V 3X600A, Sin zapatas principales.

Modelo LXD63B600 - SIEMENS

600V600ATrifásico 3 PolosIndustrial Heavy DutySin Zapatas PrincipalesMontaje DIN

El Interruptor Termomagnético LXD63B600 es un dispositivo de protección eléctrica industrial de alta capacidad diseñado para circuitos de hasta 600V con corriente nominal de 600A, cumpliendo con estándares IEEE C37.13 y UL 489 para protección contra sobrecorriente y cortocircuito. Este interruptor trifásico de 3 polos proporciona protección térmica y magnética simultánea, garantizando la desconexión automática ante condiciones de falla, sobrecarga o cortocircuito con capacidad de ruptura superior a 65 kA en instalaciones industriales y comerciales de alto consumo.

Fabricado por Siemens bajo los más altos estándares de calidad, este interruptor termomagnético de caja moldeada (MCCB) ofrece protección confiable en tableros de distribución de potencia, centros de control de motores (MCC), subestaciones eléctricas y sistemas de generación. Su diseño sin zapatas principales permite instalación directa sobre barras conductoras mediante tornillería especializada, optimizando espacio en gabinetes y reduciendo tiempos de montaje en aplicaciones industriales exigentes.

La tecnología termomagnética incorpora un elemento térmico bimetálico para protección contra sobrecargas sostenidas y un disparador magnético de respuesta instantánea ante cortocircuitos, proporcionando curva de disparo tipo D o K según configuración. Compatible con accesorios de señalización, motorización y bloqueo, este interruptor industrial se integra fácilmente en sistemas de automatización y control SCADA para monitoreo remoto de estado y maniobras eléctricas.

Beneficios Principales

  • Protección dual termomagnética contra sobrecarga y cortocircuito en un solo dispositivo, reduciendo espacio y costos de instalación en tableros eléctricos industriales
  • Capacidad de interrupción de 600A a 600V trifásico, ideal para protección de cargas pesadas como motores industriales, transformadores de potencia y sistemas HVAC de gran capacidad
  • Diseño sin zapatas principales que facilita montaje directo sobre barras de cobre, optimizando conexiones en centros de carga y reduciendo resistencia de contacto
  • Construcción robusta en caja moldeada con resistencia mecánica IP20, garantizando operación confiable en ambientes industriales con polvo, vibraciones y temperaturas extremas de -25°C a +70°C
  • Cumplimiento con normas internacionales UL 489, IEC 60947-2 y NOM-001-SEDE, asegurando compatibilidad con especificaciones eléctricas de México, Estados Unidos y Europa
  • Compatible con accesorios de automatización Siemens incluyendo contactos auxiliares, bobinas de disparo y motorización para integración en sistemas de control industrial inteligente
  • Vida útil superior a 10,000 ciclos de operación eléctrica garantizada, minimizando costos de mantenimiento y reemplazo en instalaciones críticas 24/7
  • Indicador visual de estado de contactos y posición de disparo para diagnóstico rápido de fallas y reducción de tiempos de inactividad en plantas industriales

Especificaciones Técnicas

Característica Especificación
Tensión Nominal 600V AC
Corriente Nominal 600A
Número de Polos 3 Polos (Trifásico)
Tipo de Protección Termomagnética
Capacidad de Ruptura 65 kA @ 480V AC (típico)
Frecuencia 50/60 Hz
Curva de Disparo Tipo D / K (Industrial)
Conexión Principal Sin Zapatas (montaje directo en barra)
Normas y Certificaciones UL 489, IEC 60947-2, NOM-001-SEDE, IEEE C37.13
Temperatura de Operación -25°C a +70°C
Grado de Protección IP20 (montaje en gabinete)
Vida Útil Eléctrica 10,000 ciclos mínimo
Vida Útil Mecánica 25,000 ciclos mínimo
Dimensiones Aproximadas 280 x 210 x 140 mm (alto x ancho x profundidad)
Peso Aproximado 8.5 kg

Contenido del Paquete

⚡ 1x Interruptor Termomagnético LXD63B600📋 1x Manual de Instalación y Operación🔧 Kit de Tornillería para Montaje📄 1x Certificado de Cumplimiento Normativo⚠️ 1x Etiquetas de Seguridad y Advertencia

Aplicaciones Recomendadas

🏭 Plantas Industriales y ManufacturaProtección de tableros principales de distribución, alimentadores de maquinaria pesada, líneas de producción automatizadas y centros de control de motores (MCC)
🏢 Edificios Comerciales e InstitucionalesProtección de subestaciones eléctricas, tableros de distribución general, sistemas HVAC de alta capacidad, elevadores y escaleras eléctricas
⚡ Subestaciones y Centros de TransformaciónProtección secundaria de transformadores de potencia, tableros de baja tensión, barras de distribución y sistemas de respaldo de emergencia
🔌 Infraestructura Crítica y Data CentersProtección de UPS industriales de alta capacidad, tableros de distribución de potencia (PDU), plantas de emergencia y sistemas de energía ininterrumpible

Productos Complementarios

Contactos AuxiliaresMódulos de señalización 1NA+1NC para monitoreo remoto de estado del interruptor y integración con sistemas SCADA
Bobinas de Disparo y CierreAccesorios de automatización para operación remota del interruptor mediante señales de control 24V DC / 120V AC
Barras de Cobre para ConexiónBarras conductoras de cobre electrolítico calibre adecuado para interconexión de interruptores en tableros de distribución trifásicos
Transformadores de Corriente (CT)TCs para medición y protección de corriente en sistemas de monitoreo energético y facturación de consumo eléctrico

Notas Importantes

⚠️ Instalación por Personal Calificado: Este interruptor termomagnético debe ser instalado exclusivamente por electricistas certificados con conocimiento en sistemas de alta corriente. La instalación incorrecta puede provocar arco eléctrico, incendio o electrocución.

🔧 Montaje sin Zapatas: Al no incluir zapatas principales, este modelo requiere conexión directa mediante tornillería de alto torque sobre barras de cobre dimensionadas para 600A. Verifique par de apriete según especificaciones del fabricante (típicamente 50-60 Nm).

📏 Coordinación de Protecciones: Realizar estudio de coordinación de protecciones eléctricas para asegurar selectividad con interruptores aguas arriba y abajo, evitando disparos innecesarios y garantizando aislamiento correcto de fallas.

Preguntas Frecuentes

¿Qué significa que el interruptor sea termomagnético y cuál es su ventaja?
Un interruptor termomagnético combina dos tipos de protección en un solo dispositivo: protección térmica mediante elemento bimetálico que responde a sobrecargas sostenidas (actuación lenta, típicamente 3-60 segundos), y protección magnética mediante bobina que responde instantáneamente a cortocircuitos (actuación en milisegundos). Esta dualidad elimina la necesidad de fusibles adicionales y proporciona protección completa contra sobrecorriente en todas sus modalidades, con la ventaja de ser rearmable sin necesidad de reemplazo de componentes.
¿Por qué este modelo no incluye zapatas principales y cómo se instala?
El diseño sin zapatas principales está orientado a instalaciones industriales donde se utilizan barras de cobre como conductores principales en tableros de distribución. La conexión se realiza directamente sobre las barras mediante tornillería de alta resistencia mecánica, lo que reduce la resistencia de contacto, elimina puntos de calentamiento por conexiones intermedias y optimiza espacio en gabinetes. Este tipo de instalación requiere perforación precisa de barras y aplicación de torque calibrado según especificaciones (50-60 Nm típico), por lo que debe ser realizada únicamente por personal calificado con experiencia en tableros de potencia.
¿Cuál es la diferencia entre capacidad de ruptura y corriente nominal?
La corriente nominal (600A en este modelo) es la corriente máxima que el interruptor puede conducir continuamente sin dispararse ni sobrecalentarse. La capacidad de ruptura (típicamente 65 kA @ 480V) es la corriente máxima de cortocircuito que el interruptor puede interrumpir de manera segura sin destruirse, extinguiendo el arco eléctrico y protegiendo el circuito. Para seleccionar correctamente un interruptor, la corriente nominal debe ser igual o superior a la carga del circuito, mientras que la capacidad de ruptura debe ser superior a la corriente de cortocircuito calculada en el punto de instalación mediante estudio de coordinación de protecciones.
¿Este interruptor es compatible con sistemas de automatización industrial?
Sí, el LXD63B600 es totalmente compatible con accesorios de automatización Siemens incluyendo contactos auxiliares para señalización de estado (abierto/cerrado/disparado), bobinas de disparo por subtensión o sobretensión, motoreductores para operación remota, y módulos de comunicación para integración en sistemas SCADA, PLC o BMS. Estos accesorios se instalan mediante ranuras laterales en el cuerpo del interruptor y permiten monitoreo en tiempo real, operación remota y registro de eventos en sistemas de gestión energética industrial, cumpliendo con protocolos Modbus RTU, Profibus o Ethernet/IP según el módulo seleccionado.
¿Qué mantenimiento requiere este tipo de interruptor termomagnético?
El mantenimiento preventivo recomendado incluye: inspección visual trimestral verificando ausencia de sobrecalentamiento, corrosión o daño físico; limpieza semestral de cámara de extinción de arco y contactos mediante aire comprimido seco; verificación anual de torque de conexiones principales y auxiliares; prueba de disparo térmico y magnético cada 2 años mediante equipo de inyección de corriente primaria; y medición de resistencia de contacto con microhmímetro cada 3 años. En ambientes industriales severos (polvo, humedad, corrosivos) la frecuencia debe reducirse a la mitad. El mantenimiento debe realizarse con el circuito desenergizado, bloqueado y etiquetado (LOTO), por personal calificado con equipo de protección adecuado.
📎 Descargas:📄 Ficha Técnica
