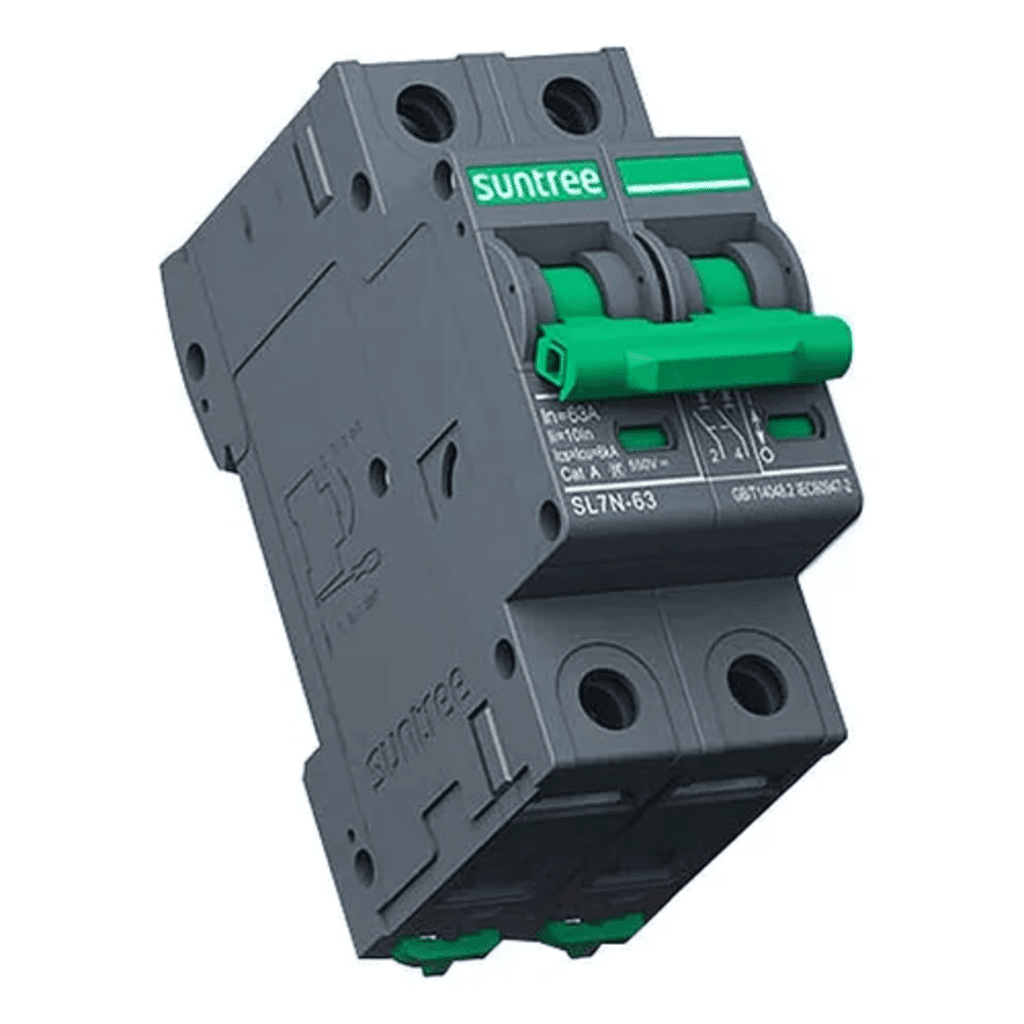

Interruptor Termomagnético DC SUNTREE SL7N63C20/2P · 20A · 800 Vcc · 2 Polos · Para Sistemas Fotovoltaicos
- SKU / Modelo: SL7N63C20/2P
- Marca: SUNTREE
- Categoría: Protecciones Vcc
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Interruptor Termomagnético DC SUNTREE SL7N63C20/2P · 20A · 800 Vcc · 2 Polos · Para Sistemas Fotovoltaicos
El SUNTREE SL7N63C20/2P es un interruptor termomagnético de corriente directa diseñado para proteger circuitos en sistemas de energía solar. Proporciona protección contra sobrecorriente y cortocircuitos en instalaciones fotovoltaicas, especialmente entre los paneles solares y el inversor.
Cuenta con una corriente nominal de 20 A y soporta un rango de 24 V a 800 VDC, lo que lo convierte en una solución confiable para sistemas solares de alta tensión. Su diseño permite una instalación rápida mediante montaje en riel DIN estándar, facilitando su integración en tableros eléctricos fotovoltaicos.
Principales Características
- Tipo: Interruptor termomagnético DC.
- Corriente nominal: 20 A.
- Voltaje de operación: 24 – 800 VDC.
- Número de polos: 2P.
- Capacidad de ruptura: 6 kA.
- Curva de disparo: Tipo C.
- Instalación: Montaje en riel DIN.
- Protección: IP40 / IP20 en terminales.
Protección para Sistemas Fotovoltaicos
Este interruptor está especialmente diseñado para aplicaciones en energía solar en corriente directa. Se instala entre los paneles solares y el inversor para proteger el sistema frente a condiciones de sobrecorriente o fallas eléctricas.
Diseño y Durabilidad
- Diseño termomagnético para protección confiable.
- 20,000 operaciones mecánicas promedio.
- Alta resistencia térmica para ambientes exigentes.
- Construcción segura para tableros eléctricos.
Especificaciones Técnicas
| Marca | SUNTREE |
| Modelo | SL7N63C20/2P |
| Tipo | Interruptor termomagnético DC |
| Número de polos | 2P |
| Corriente nominal | 20 A |
| Voltaje de operación | 24 – 800 VDC |
| Tensión de aislamiento | 1250 VDC |
| Capacidad de ruptura | 6 kA |
| Curva de disparo | B / C |
| Tipo de instalación | Riel DIN |
| Protección | IP40 / IP20 en terminal |
| Temperatura de operación | -30 °C a 70 °C |
| Vida mecánica | 20,000 operaciones |
| Vida eléctrica | 1,000 – 1,500 operaciones |
Aplicaciones Recomendadas
- Sistemas fotovoltaicos residenciales.
- Instalaciones solares comerciales.
- Protección entre paneles solares e inversor.
- Tableros eléctricos de corriente directa.
- Protección de circuitos DC de alta tensión.
Beneficios Clave
- Protección confiable para sistemas solares.
- Amplio rango de voltaje DC.
- Alta capacidad de ruptura.
- Instalación rápida en riel DIN.
- Larga vida útil mecánica.
Preguntas Frecuentes (FAQ)
-
¿Para qué se utiliza este interruptor?
Para proteger circuitos de corriente directa en sistemas fotovoltaicos. -
¿Qué voltaje soporta?
Opera entre 24 VDC y 800 VDC. -
¿Cuál es su corriente nominal?
Tiene una corriente nominal de 20 A. -
¿Cómo se instala?
Se instala en tableros eléctricos mediante riel DIN.
