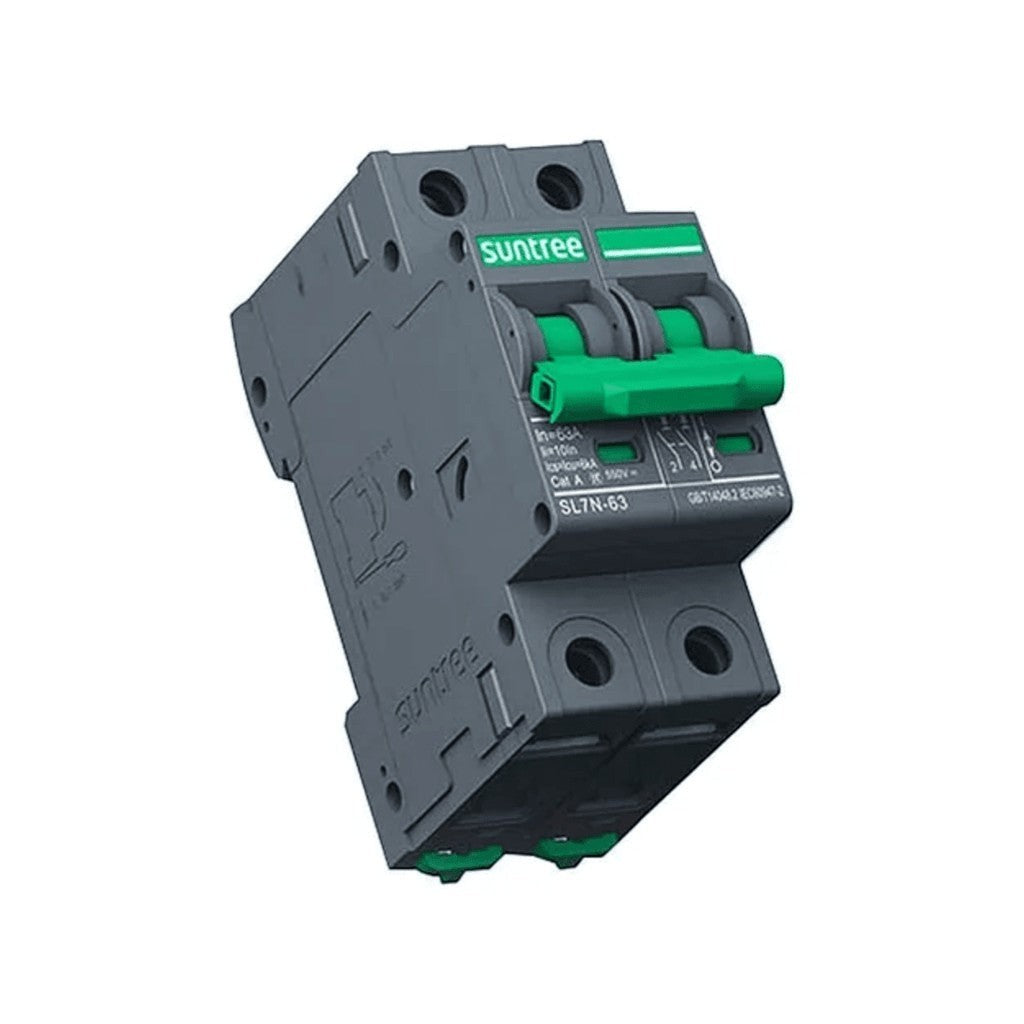

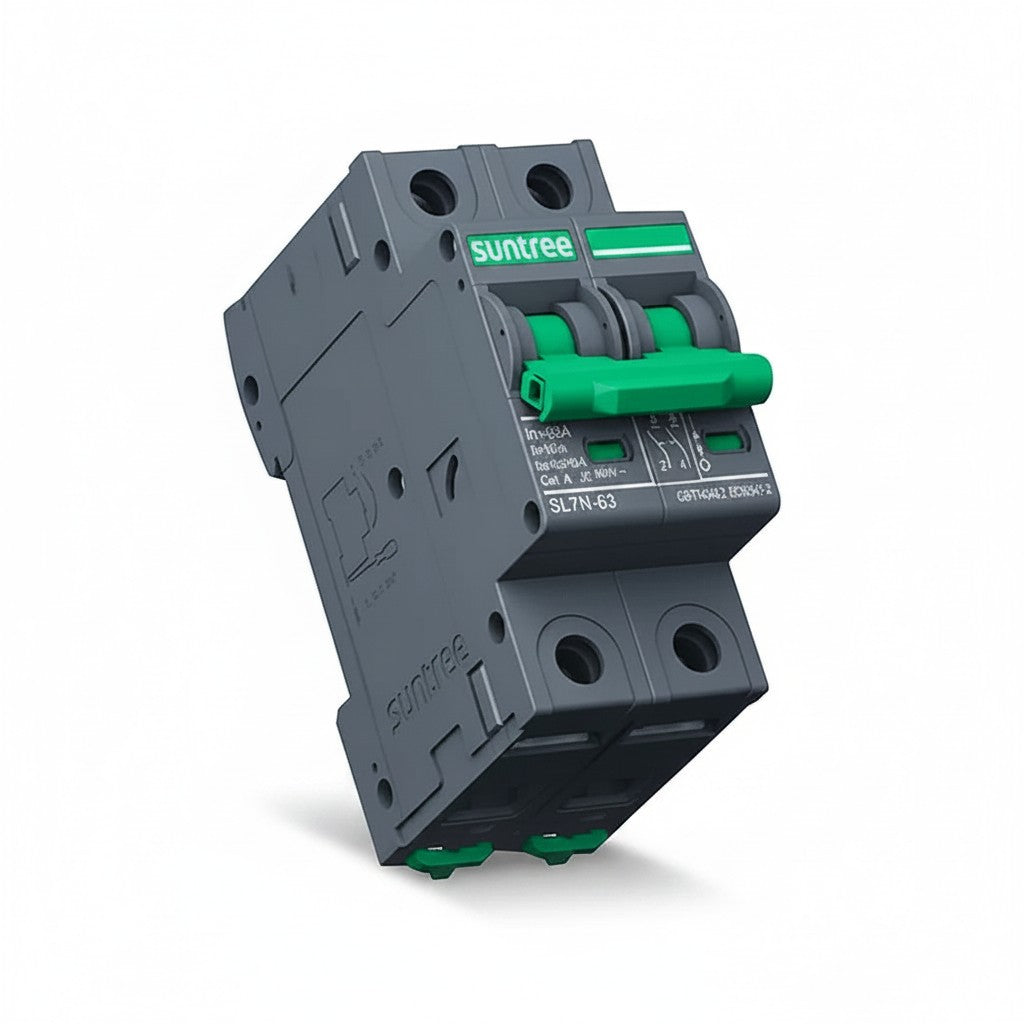

Protección Térmica/ Interruptor 2P, 25 A, Corriente Directa 800 Vcc para Aplicación Fotovoltaica Montaje Riel DIN
Modelo SL7N63C25/2P · Marca SUNTREE
25A800 Vcc2 PolosCorriente Directa DCSistemas FotovoltaicosProtección SobrecorrienteCapacidad Interrupción 6kA
El interruptor termomagnético SUNTREE SL7N63C25/2P es un dispositivo de protección de corriente directa (DC) diseñado específicamente para sistemas fotovoltaicos con capacidad de 25 amperios y tensión de operación de hasta 800 Vcc. Este interruptor bipolar cumple con los estándares IEC 60947-2 y proporciona protección contra sobrecorriente y cortocircuitos en instalaciones solares con capacidad de interrupción de 6kA, garantizando la seguridad de los circuitos entre paneles solares e inversores.
Este dispositivo de protección es esencial en instalaciones de energía solar para desconectar automáticamente el circuito cuando detecta condiciones de sobrecarga o cortocircuito, protegiendo los componentes costosos del sistema fotovoltaico como paneles solares, inversores y baterías. Su diseño optimizado para corriente directa lo hace superior a los interruptores convencionales de AC que no están preparados para manejar las características específicas de los sistemas solares.
La construcción robusta del SL7N63C25/2P incluye mecanismo termomagnético de alta precisión que combina protección térmica contra sobrecargas prolongadas y protección magnética contra cortocircuitos instantáneos. Su instalación en riel DIN facilita la integración en tableros de distribución fotovoltaicos cumpliendo con las normativas de seguridad vigentes para instalaciones solares.
Beneficios Principales
- Protección dual termomagnética que combina respuesta térmica ante sobrecargas y respuesta magnética instantánea ante cortocircuitos
- Diseño específico para corriente directa con capacidad de interrupción de 6kA a 800 Vcc, adecuado para sistemas fotovoltaicos de alta tensión
- Configuración bipolar que permite desconexión simultánea de ambos polos positivo y negativo del circuito DC
- Cumplimiento con estándares internacionales IEC 60947-2 para interruptores de baja tensión en aplicaciones fotovoltaicas
- Montaje en riel DIN estándar de 35mm que facilita instalación y mantenimiento en tableros de distribución solar
- Capacidad nominal de 25A suficiente para proteger strings de paneles solares de hasta 6kW aproximadamente
- Construcción robusta con contactos especiales para corriente directa que evitan formación de arco eléctrico prolongado
- Curva de disparo tipo C optimizada para arranques y cargas inductivas típicas de sistemas fotovoltaicos
Especificaciones Técnicas
| Característica |
Especificación |
| Corriente Nominal |
25 Amperios |
| Tensión Nominal DC |
800 Vcc |
| Número de Polos |
2 Polos (Bipolar) |
| Capacidad de Interrupción |
6 kA a 800 Vcc |
| Tipo de Corriente |
Corriente Directa (DC) |
| Curva de Disparo |
Tipo C |
| Normas Aplicables |
IEC 60947-2 |
| Tipo de Montaje |
Riel DIN 35mm |
| Aplicación Principal |
Sistemas Fotovoltaicos |
| Mecanismo de Protección |
Termomagnético (Térmica + Magnética) |
| Temperatura de Operación |
-25°C a +70°C |
| Vida Útil Mecánica |
20,000 operaciones |
| Vida Útil Eléctrica |
10,000 operaciones a corriente nominal |
| Ancho Modular |
2 módulos (36mm) |
Contenido del Paquete
🔌 1x Interruptor Termomagnético DC SUNTREE SL7N63C25/2P📋 Manual de instalación y especificaciones técnicas
Aplicaciones Recomendadas
🏠 Sistemas Fotovoltaicos ResidencialesProtección de strings de paneles solares en instalaciones domésticas con inversores de hasta 6kW
🏢 Instalaciones Solares ComercialesProtección de circuitos DC en arrays fotovoltaicos comerciales e industriales
🔋 Sistemas con BateríasProtección de circuitos entre inversores y bancos de baterías en sistemas de respaldo solar
⚡ Cajas Combinadoras DCIntegración en string combiner boxes para protección individual de cada string de paneles
🌞 Plantas SolaresProtección de subcircuitos en plantas de generación solar de mediana escala
🚐 Sistemas MóvilesAplicaciones en vehículos recreativos, casas rodantes y embarcaciones con sistemas solares
Productos Complementarios
Portafusibles DCProtección adicional mediante fusibles para redundancia en sistemas críticos
Descargador de Sobretensión DCProtección contra rayos y sobretensiones transitorias en sistemas fotovoltaicos
Riel DIN 35mmRiel de montaje estándar para instalación en tableros de distribución solar
Gabinete para IntemperieCaja de protección IP65 para instalaciones exteriores de equipos fotovoltaicos
Borneras de Distribución DCConectores para distribución ordenada de circuitos positivos y negativos
Rotuladores y EtiquetasIdentificación clara de circuitos y capacidades de protección
Notas Importantes
Advertencia: Este interruptor está diseñado exclusivamente para corriente directa (DC). NO utilizar en circuitos de corriente alterna (AC) ya que no está diseñado para interrumpir ese tipo de corriente y podría resultar en falla del dispositivo o riesgo de incendio. La instalación debe ser realizada por personal calificado siguiendo las normativas eléctricas locales y los códigos de instalación fotovoltaica vigentes. Asegúrese de que la tensión del sistema no exceda los 800 Vcc y que la corriente de cortocircuito prospectiva no supere los 6kA.
Preguntas Frecuentes
¿Cuál es la diferencia entre un interruptor DC y uno AC convencional?
Los interruptores DC están específicamente diseñados para interrumpir corriente directa, que presenta mayor dificultad para extinguir el arco eléctrico comparado con corriente alterna. En AC, la corriente cruza por cero 120 veces por segundo (en 60Hz), facilitando la extinción del arco. En DC, la corriente es constante, por lo que los interruptores DC tienen cámaras de extinción de arco especiales y mayor separación de contactos. Usar un interruptor AC en circuitos DC puede resultar en falla del dispositivo y riesgo de incendio.
¿Qué capacidad de sistema fotovoltaico puede proteger este interruptor de 25A?
Con 25A de capacidad a 800 Vcc, este interruptor puede proteger sistemas fotovoltaicos de hasta aproximadamente 6-8 kW de potencia nominal. Por ejemplo, un string de paneles de 400W con tensión de operación de 40V (10 paneles en serie = 400V) generando 10A, podría usar este interruptor con margen de seguridad. Es importante considerar el 125% de la corriente de cortocircuito del string según normativas NEC 690 para dimensionamiento correcto.
¿Puedo usar este interruptor entre el inversor y las baterías?
Sí, el SL7N63C25/2P puede utilizarse para proteger circuitos entre inversores y bancos de baterías siempre que la tensión del banco no exceda 800 Vcc y la corriente nominal no supere 25A. Sin embargo, verifique que la capacidad de interrupción de 6kA sea suficiente para la corriente de cortocircuito potencial del banco de baterías, que puede ser muy alta en sistemas con múltiples baterías en paralelo. En algunos casos puede requerirse un interruptor con mayor capacidad de interrupción.
¿Qué significa curva tipo C y es adecuada para sistemas solares?
La curva tipo C indica que el interruptor dispara magnéticamente (instantáneamente) cuando la corriente alcanza entre 5 y 10 veces la corriente nominal. Para un interruptor de 25A, esto significa disparo instantáneo entre 125A y 250A. Esta curva es adecuada para sistemas fotovoltaicos porque tolera corrientes de arranque moderadas de inversores y equipos asociados, mientras protege efectivamente contra cortocircuitos. Es la curva más comúnmente utilizada en instalaciones solares.
¿Se puede instalar en intemperie o requiere gabinete?
El interruptor termomagnético debe instalarse dentro de un gabinete o tablero de distribución con grado de protección IP adecuado según la ubicación. Para instalaciones en intemperie (comunes en sistemas fotovoltaicos donde las string combiner boxes están cerca de los paneles), se requiere un gabinete con clasificación IP65 o superior que proteja contra polvo y agua. El interruptor por sí mismo no está diseñado para exposición directa a elementos ambientales.
¿Cada cuánto tiempo requiere mantenimiento o reemplazo?
Los interruptores termomagnéticos tienen vida útil mecánica de 20,000 operaciones y eléctrica de 10,000 operaciones a corriente nominal. En sistemas fotovoltaicos con operación continua sin ciclos frecuentes, pueden durar 10-15 años sin necesidad de reemplazo. Se recomienda inspección visual anual verificando ausencia de decoloración, daños o sobrecalentamiento. Realizar prueba de disparo manual cada 6-12 meses para verificar funcionamiento correcto del mecanismo. Reemplazar inmediatamente si ha interrumpido una corriente de cortocircuito significativa.
