Interruptor Termomagnético 3 Polos 70A 600V Sin Zapatas Siemens ED63B070MX
- SKU / Modelo: ED63B070MX
- Marca: SIEMENS
- Categoría: Centros de Carga e Interruptores
- Garantía: 1 año
Precio normal:
$ 7,480.99 MXN
Precio en oferta
$ 5,843.99MXN
Envío calculado al finalizar la compra.
34 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

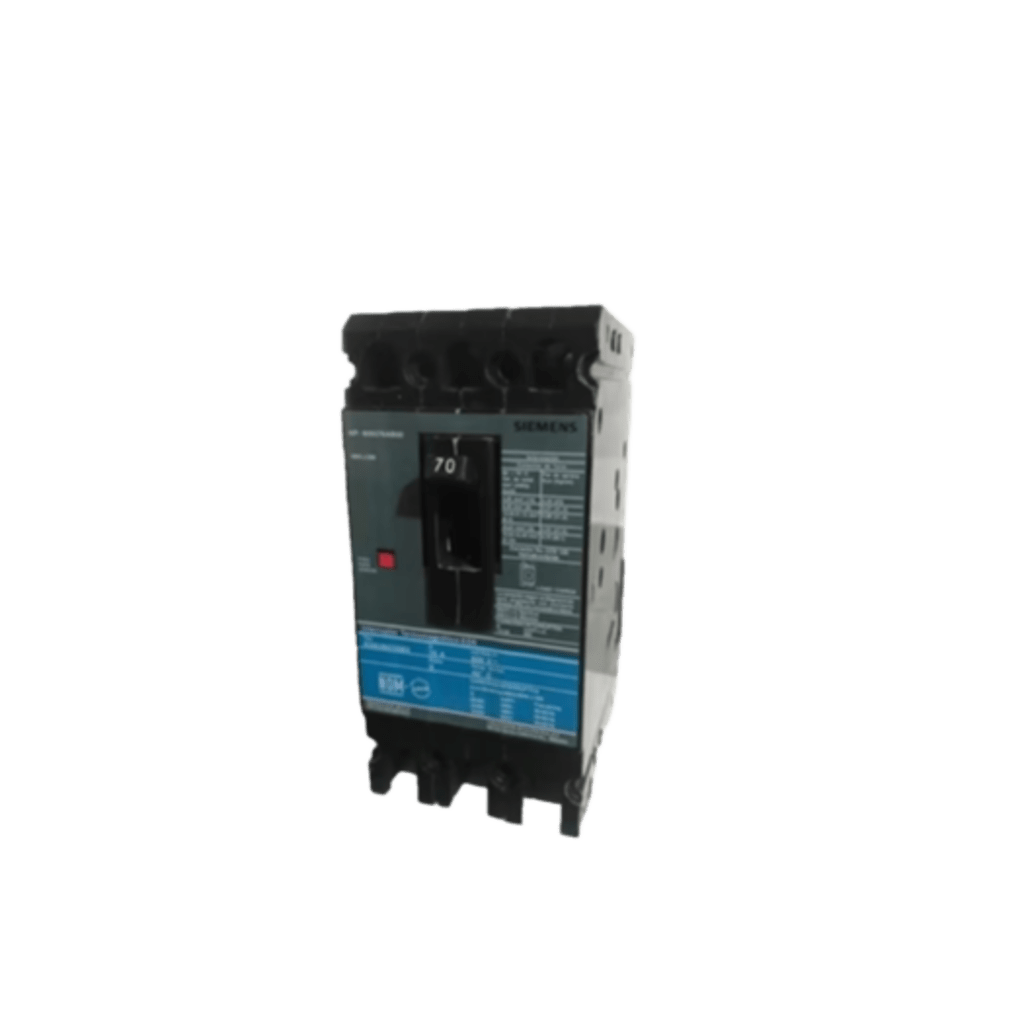

Interruptor Termomagnético ED6 600V 3X70A, Sin zapatas principales.
Modelo ED63B070MX | Marca SIEMENS
600V70A3 PolosTripolarSin ZapatasSerie ED6
El interruptor termomagnético Siemens ED63B070MX es un dispositivo de protección eléctrica tripolar con capacidad nominal de 70 amperios y voltaje de operación de hasta 600V AC/DC, diseñado bajo estándares UL 1066 e IEC 60947-2 para garantizar desconexión automática ante sobrecargas y cortocircuitos en sistemas industriales y comerciales de alta exigencia. Con capacidad interruptiva de 65 kA a 480V, este breaker moldeado ofrece protección confiable para circuitos trifásicos de potencia media.
La serie ED6 de Siemens incorpora tecnología de disparo térmico-magnético calibrada de fábrica, construcción robusta con cámara de extinción de arco optimizada, y diseño compacto que facilita la instalación en centros de carga y tableros de distribución. Este modelo se suministra sin zapatas principales, permitiendo flexibilidad en la configuración del cableado según requerimientos específicos de cada instalación.
Beneficios Principales
- Protección dual termomagnética contra sobrecargas sostenidas y cortocircuitos instantáneos en sistemas trifásicos
- Alta capacidad interruptiva de 65 kA a 480V para ambientes industriales exigentes
- Voltaje de operación hasta 600V AC/DC, compatible con la mayoría de sistemas de distribución comercial e industrial
- Construcción moldeada robusta con carcasa termoplástica resistente a impactos y entornos agresivos
- Mecanismo de disparo rápido con indicador visual de estado (ON/OFF/TRIP) para diagnóstico inmediato
- Diseño sin zapatas principales que permite adaptación a diferentes métodos de conexión y configuraciones de barras
- Cumplimiento de normas UL 1066, IEC 60947-2 y NOM para instalaciones certificadas
- Vida útil extendida con contactos plateados y cámara de extinción de arco de alta eficiencia
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Corriente Nominal | 70 Amperios (A) |
| Voltaje Nominal | 600V AC/DC |
| Número de Polos | 3 Polos (Tripolar) |
| Serie | ED6 |
| Capacidad Interruptiva | 65 kA @ 480V |
| Tipo de Disparo | Termomagnético |
| Normas y Certificaciones | UL 1066, IEC 60947-2, NOM |
| Tipo de Conexión | Sin zapatas principales (conexión flexible) |
| Material de Carcasa | Termoplástico moldeado de alta resistencia |
| Temperatura de Operación | -25°C a +70°C |
| Indicador Visual | Sí (ON/OFF/TRIP) |
| Tipo de Montaje | Panel/Tablero de distribución |
Contenido del Paquete
⚡ 1x Interruptor Termomagnético ED63B070MX📄 1x Manual de Instalación📋 1x Certificado de Cumplimiento Normativo
Aplicaciones Recomendadas
🏭 Centros de Carga IndustrialProtección de alimentadores principales en plantas de manufactura, procesos automatizados y maquinaria pesada trifásica.
🏢 Distribución ComercialTableros de distribución en edificios corporativos, centros comerciales, hoteles y hospitales con cargas trifásicas de alta potencia.
⚙️ Equipos HVACProtección de sistemas de aire acondicionado industrial, chillers, manejadoras de aire y unidades de refrigeración comercial.
🔌 Subestaciones EléctricasInterruptores de salida en subestaciones compactas y tableros de control de potencia para distribución secundaria.
Preguntas Frecuentes
¿Qué significa que el interruptor venga sin zapatas principales?
Significa que el equipo no incluye terminales o conectores prefabricados en sus bornes principales de entrada y salida. Esto permite al instalador utilizar el método de conexión más adecuado: barras colectoras, zapatas de compresión tipo ojal, conectores mecánicos o soldables, según el diseño específico del tablero y los requerimientos del proyecto. Ofrece mayor flexibilidad de instalación.
¿Cuál es la diferencia entre la capacidad nominal de 70A y la capacidad interruptiva de 65 kA?
La corriente nominal (70A) es la máxima corriente continua que el interruptor puede conducir indefinidamente sin dispararse ni sobrecalentarse. La capacidad interruptiva (65 kA a 480V) indica la máxima corriente de cortocircuito que el dispositivo puede interrumpir de manera segura sin destruirse, protegiendo así la instalación completa ante fallas severas.
¿Este interruptor es compatible con sistemas de 480V trifásicos?
Sí, completamente compatible. Con voltaje nominal de 600V AC/DC, el ED63B070MX opera sin problema en sistemas de 480V (208V, 220V, 380V, 440V y 480V), que son los voltajes industriales trifásicos más comunes en México y Norteamérica. Cumple con todas las normas de seguridad para estas aplicaciones.
¿Requiere mantenimiento periódico este tipo de interruptor?
Se recomienda inspección visual semestral verificando ausencia de daños físicos, conexiones firmes, limpieza de contactos y operación del mecanismo (abrir/cerrar manualmente sin carga). En ambientes industriales severos o alta frecuencia de disparos, considerar revisión anual por personal calificado. No requiere lubricación ni ajustes en condiciones normales de operación.
¿Qué accesorios adicionales pueden requerirse para la instalación?
Al no incluir zapatas principales, necesitará: terminales tipo ojal o de compresión del calibre apropiado para conductores de 70A (típicamente 4 AWG-2 AWG), tornillería de fijación al tablero si no viene incluida, y eventualmente barras colectoras si el diseño del panel lo requiere. Consulte las especificaciones técnicas completas para dimensiones de montaje y torque de apriete recomendado.
📎 Descargas:📄 Ficha Técnica
