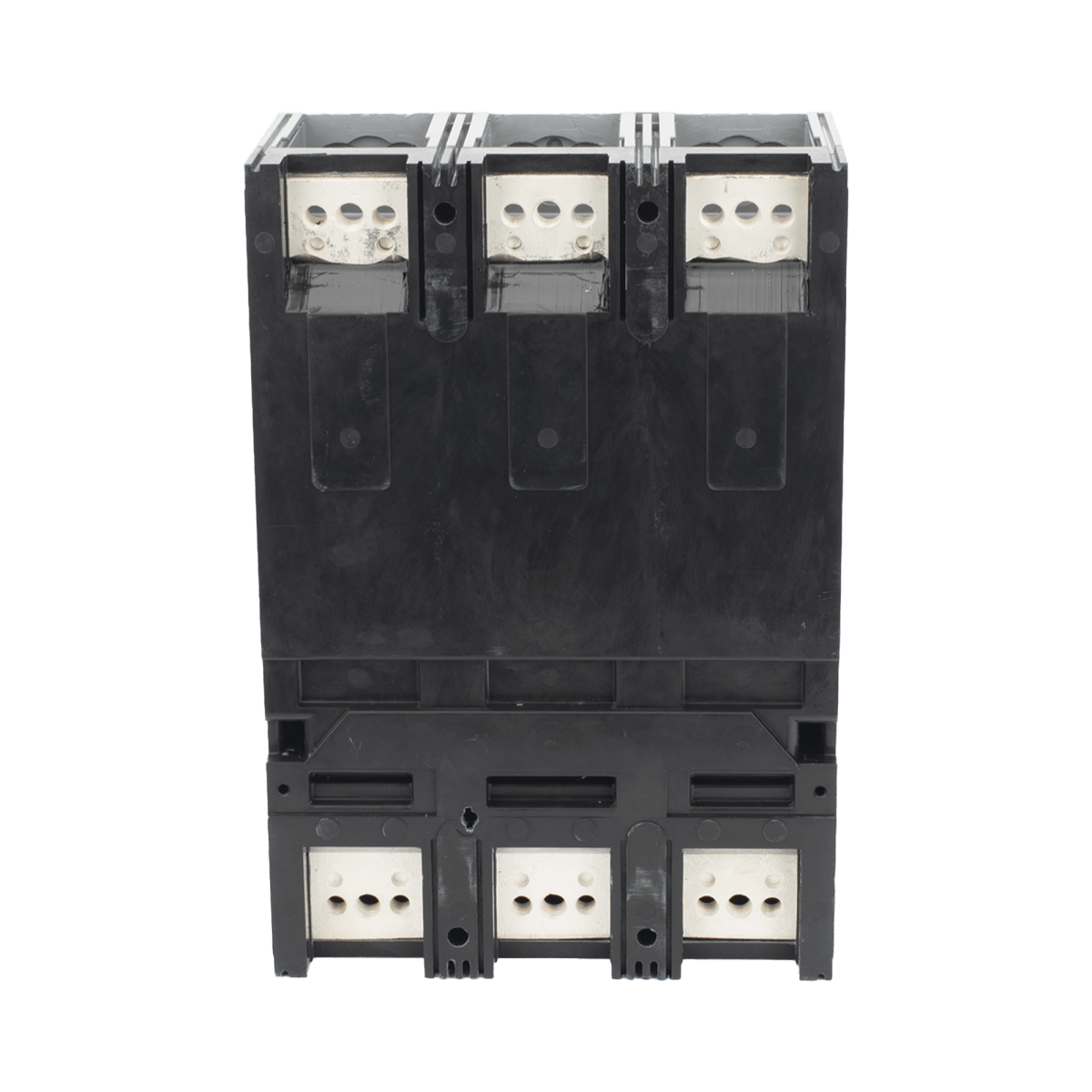

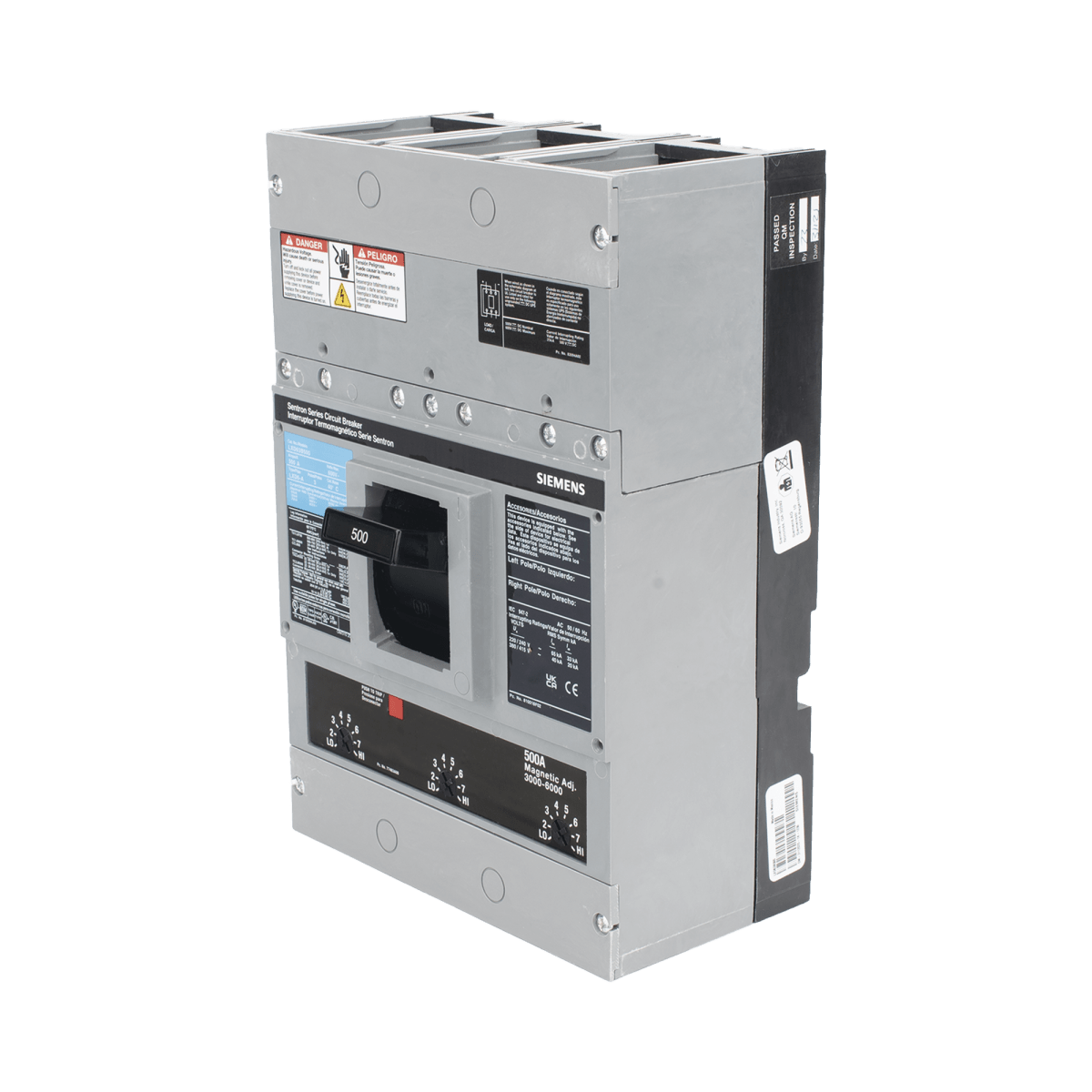

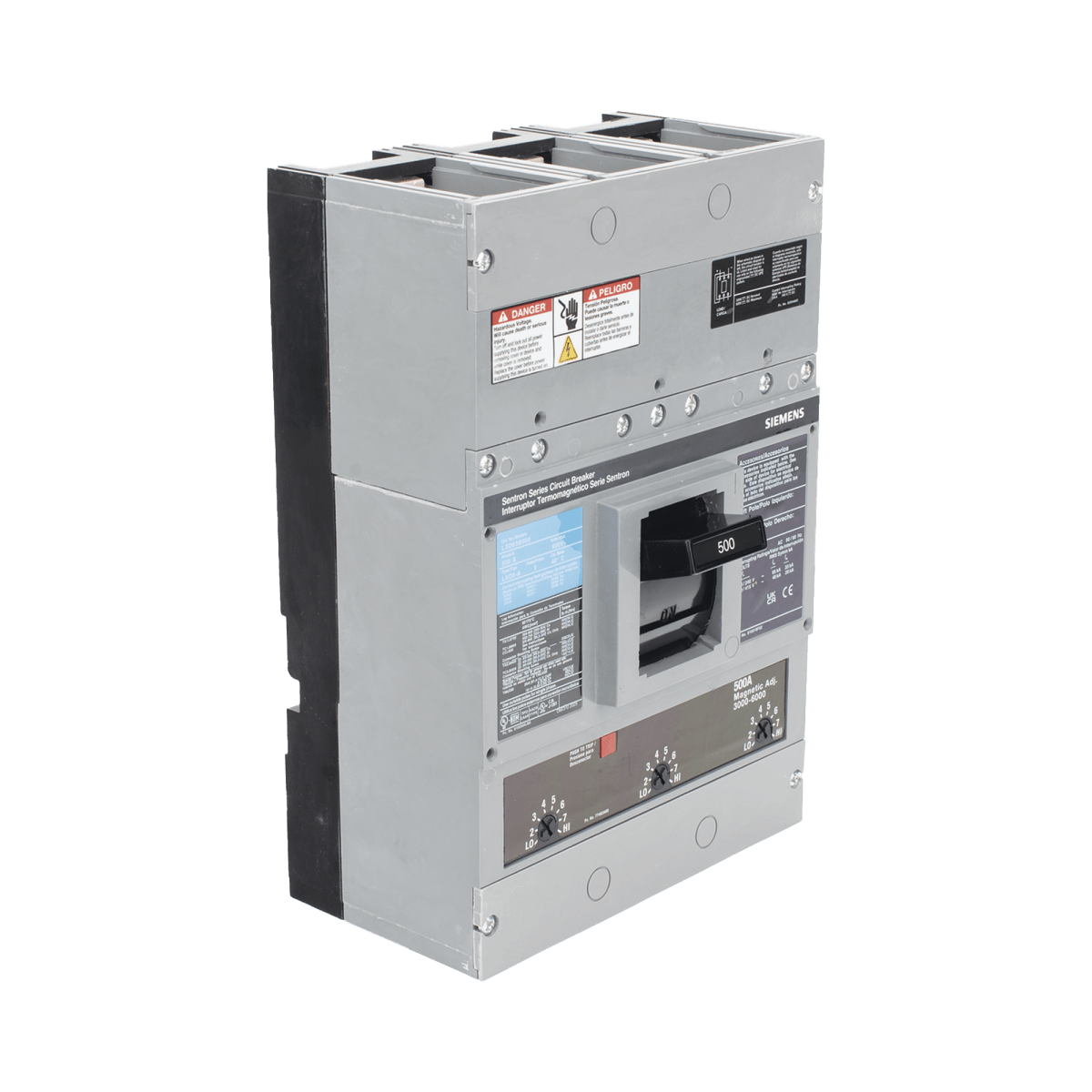

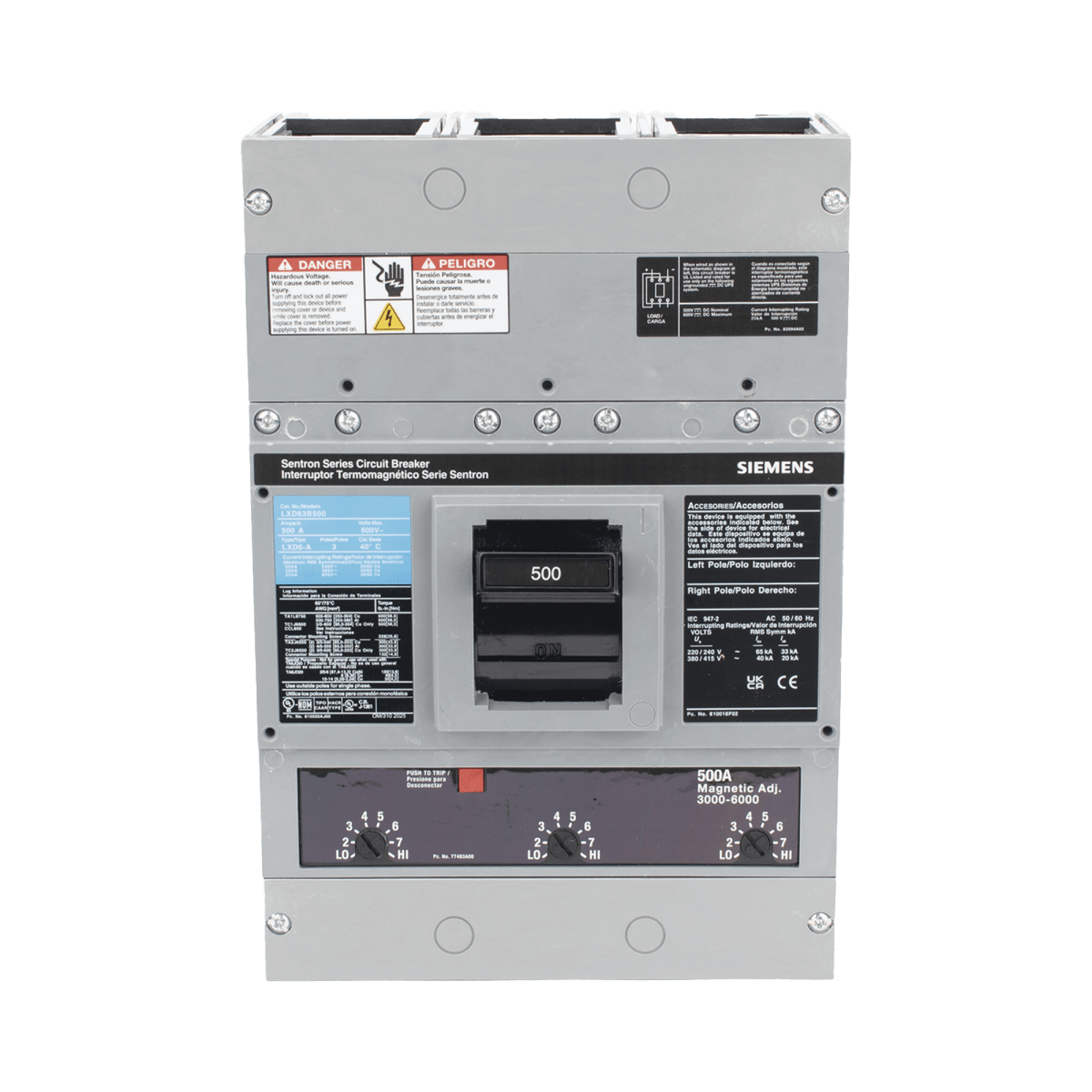

Interruptor Termomagnético ITM 600V 3 Polos 500A Sin Zapatas Siemens LXD63B500
- SKU / Modelo: LXD63B500
- Marca: SIEMENS
- Categoría: Centros de Carga e Interruptores
- Código de barras: 0783643213753
- Garantía: 1 año
Precio normal:
$ 41,745.99 MXN
Precio en oferta
$ 32,613.99MXN
Envío calculado al finalizar la compra.
3 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Interruptor Termomagnético 600V 3X500A, Sin zapatas principales.
Modelo: LXD63B500 | Marca: SIEMENS
600V CA500A3 PolosSin Zapatas PrincipalesIndustrialTermomagnético
El interruptor termomagnético SIEMENS LXD63B500 es un dispositivo de protección industrial de alta capacidad diseñado para circuitos eléctricos de corriente elevada en sistemas de distribución de potencia. Opera hasta 600 V CA con corriente nominal de 500 A en configuración tripolar (3 polos), cumpliendo con estándar IEEE C37.13 para interruptores de baja tensión en aplicaciones industriales y comerciales de gran escala.
Este interruptor termomagnético combina protección contra sobrecarga térmica y cortocircuito magnético en un solo dispositivo, ofreciendo desconexión automática ante condiciones anormales de operación. Su diseño sin zapatas principales permite conexión directa mediante sistemas de barra o cable, ideal para tableros y centros de carga con configuraciones personalizadas de distribución eléctrica.
Fabricado por SIEMENS bajo estrictos controles de calidad, el LXD63B500 garantiza máxima confiabilidad en ambientes industriales exigentes como plantas de manufactura, centros de datos, infraestructura comercial y aplicaciones de procesamiento continuo donde la protección de equipos eléctricos críticos es fundamental.
Beneficios Principales
- Protección dual termomagnética: desconexión automática ante sobrecarga prolongada y cortocircuitos instantáneos, protegiendo equipos y cableado aguas abajo
- Alta capacidad de corriente de 500 A: soporta cargas industriales pesadas en motores, transformadores, tableros de distribución y equipos de alta potencia
- Voltaje de operación hasta 600 V CA: compatible con sistemas trifásicos industriales estándar en Norteamérica y México
- Configuración tripolar (3 polos): protección simultánea de las tres fases en sistemas trifásicos balanceados
- Sin zapatas principales: mayor flexibilidad de instalación, reduce tiempo de montaje y permite conexiones directas mediante barras colectoras
- Construcción industrial SIEMENS: componentes de grado industrial con alta resistencia mecánica y durabilidad extendida
- Operación manual segura: manija de accionamiento accesible para maniobras de apertura y cierre controladas
- Indicación visual de estado: posición de contactos claramente visible para diagnóstico rápido
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Modelo | LXD63B500 |
| Fabricante | SIEMENS |
| Tipo de Dispositivo | Interruptor Termomagnético (ITM) |
| Voltaje Nominal | 600 V CA |
| Corriente Nominal | 500 A |
| Número de Polos | 3 polos (tripolar) |
| Configuración de Terminales | Sin zapatas principales |
| Tipo de Protección | Termomagnética (sobrecarga + cortocircuito) |
| Aplicación | Industrial / Comercial |
| Método de Montaje | Tablero / Centro de carga |
| Tipo de Disparo | Térmico (sobrecarga) + Magnético (cortocircuito) |
| Operación | Manual (palanca) |
| Parámetro Eléctrico | Valor |
|---|---|
| Capacidad Interruptiva (AIC) | Según especificaciones SIEMENS para serie LXD |
| Frecuencia Nominal | 50/60 Hz |
| Clase de Servicio | Uso continuo |
| Temperatura de Operación | -20°C a +60°C (típico industrial) |
| Ciclos de Vida Mecánica | 10,000+ operaciones (sin carga) |
| Cumplimiento Normativo | IEEE C37.13, UL 489, NOM-003-SCFI |
Contenido del Paquete
🔌 1x Interruptor Termomagnético SIEMENS LXD63B500📄 Manual de instalación y operación⚠️ Certificados de cumplimiento normativo
Aplicaciones Recomendadas
🏭 Plantas IndustrialesProtección de alimentadores principales en manufactura, líneas de producción, equipos CNC y maquinaria pesada de alta corriente
🏢 Edificios ComercialesCentros de carga para sistemas HVAC, elevadores, escaleras eléctricas, iluminación comercial y equipos de servicio
💾 Centros de DatosDistribución eléctrica para racks de servidores, UPS de alta capacidad, sistemas de climatización y equipos críticos IT
⚡ Subestaciones EléctricasProtección de circuitos derivados en subestaciones de distribución, tableros de transferencia y sistemas de emergencia
🏗️ Infraestructura CríticaHospitales, aeropuertos, instalaciones gubernamentales, telecomunicaciones y servicios esenciales de alto voltaje
🔧 Sistemas de BombeoProtección de motores de bombas industriales, sistemas hidroneumáticos, torres de enfriamiento y equipos de presión
Preguntas Frecuentes
¿Qué significa "sin zapatas principales" en este interruptor?
La configuración "sin zapatas principales" indica que el interruptor LXD63B500 no incluye terminales tipo zapata preinstaladas en sus bornes de conexión. Esto permite conexión directa mediante barras colectoras (bus bars), cables con terminales tipo pala, o sistemas de compresión personalizados según el diseño del tablero eléctrico. Ofrece mayor flexibilidad de instalación y reduce costos en proyectos con configuraciones especiales de distribución.
¿Cuál es la diferencia entre protección térmica y magnética?
La protección térmica responde a sobrecargas prolongadas (corriente superior a la nominal sostenida en el tiempo), utilizando un elemento bimetálico que se calienta y dispara el interruptor después de segundos o minutos. La protección magnética actúa instantáneamente ante cortocircuitos (corriente muy alta de forma súbita), mediante un solenoide electromagnético que desconecta el circuito en milisegundos, protegiendo contra fallas severas.
¿Este interruptor es adecuado para sistemas de 480V trifásicos?
Sí, el LXD63B500 con voltaje nominal de 600 V CA es completamente compatible con sistemas trifásicos de 480V (voltaje industrial estándar en Norteamérica y México). Opera con amplio margen de seguridad a 480V fase-fase o 277V fase-neutro, cumpliendo con requisitos eléctricos para distribución industrial y comercial de alta potencia.
¿Requiere mantenimiento periódico este tipo de interruptor?
Se recomienda inspección visual semestral verificando ausencia de recalentamiento, oxidación en conexiones, limpieza de polvo acumulado y prueba de operación mecánica (ciclo apertura-cierre sin carga). Cada 12 meses realizar revisión de torque en conexiones eléctricas según especificaciones del fabricante. En ambientes industriales severos (humedad, polvo, químicos) reducir intervalos de inspección a trimestral.
¿Puedo usar este interruptor como medio de desconexión principal?
Sí, el LXD63B500 puede funcionar como medio de desconexión (disconnect) en centros de carga y tableros de distribución, siempre que cumpla con los requisitos del código eléctrico local (NEC/NOM). Debe ser accesible, claramente identificado, con capacidad de bloqueo en posición abierta (lockout/tagout) para mantenimiento seguro. Verificar que la corriente nominal de 500A sea adecuada para la carga total del sistema.
¿Es compatible con sistemas de monitoreo remoto o automatización?
El modelo LXD63B500 es un interruptor termomagnético de operación manual estándar sin comunicación integrada. Para monitoreo remoto se requieren accesorios adicionales como contactos auxiliares de estado, relés de disparo remoto (shunt trip), o actualizar a interruptores electrónicos con capacidades SCADA/Modbus. Consultar catálogo SIEMENS para módulos de expansión compatibles con serie LXD.
📎 Descargas:📄 Ficha Técnica
