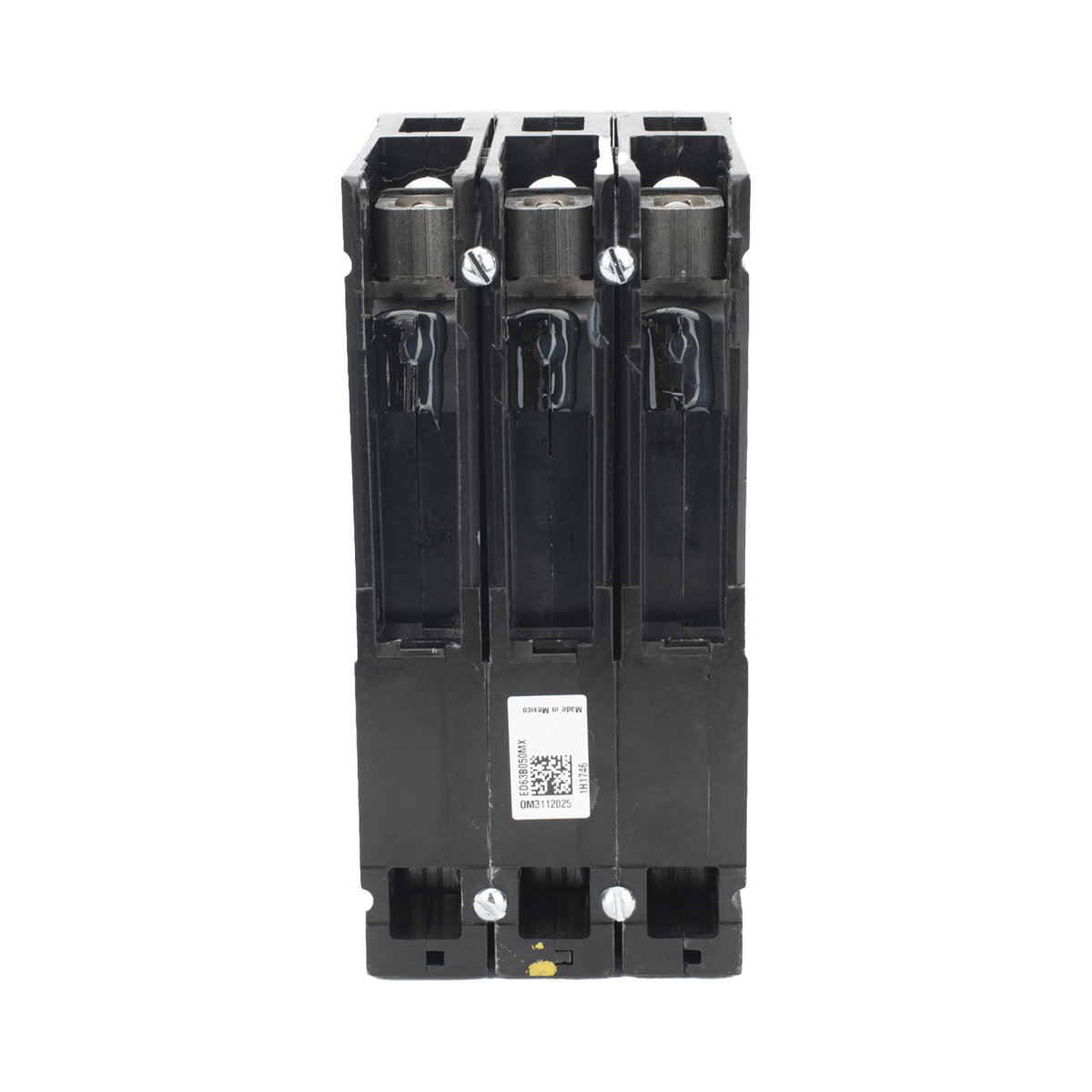

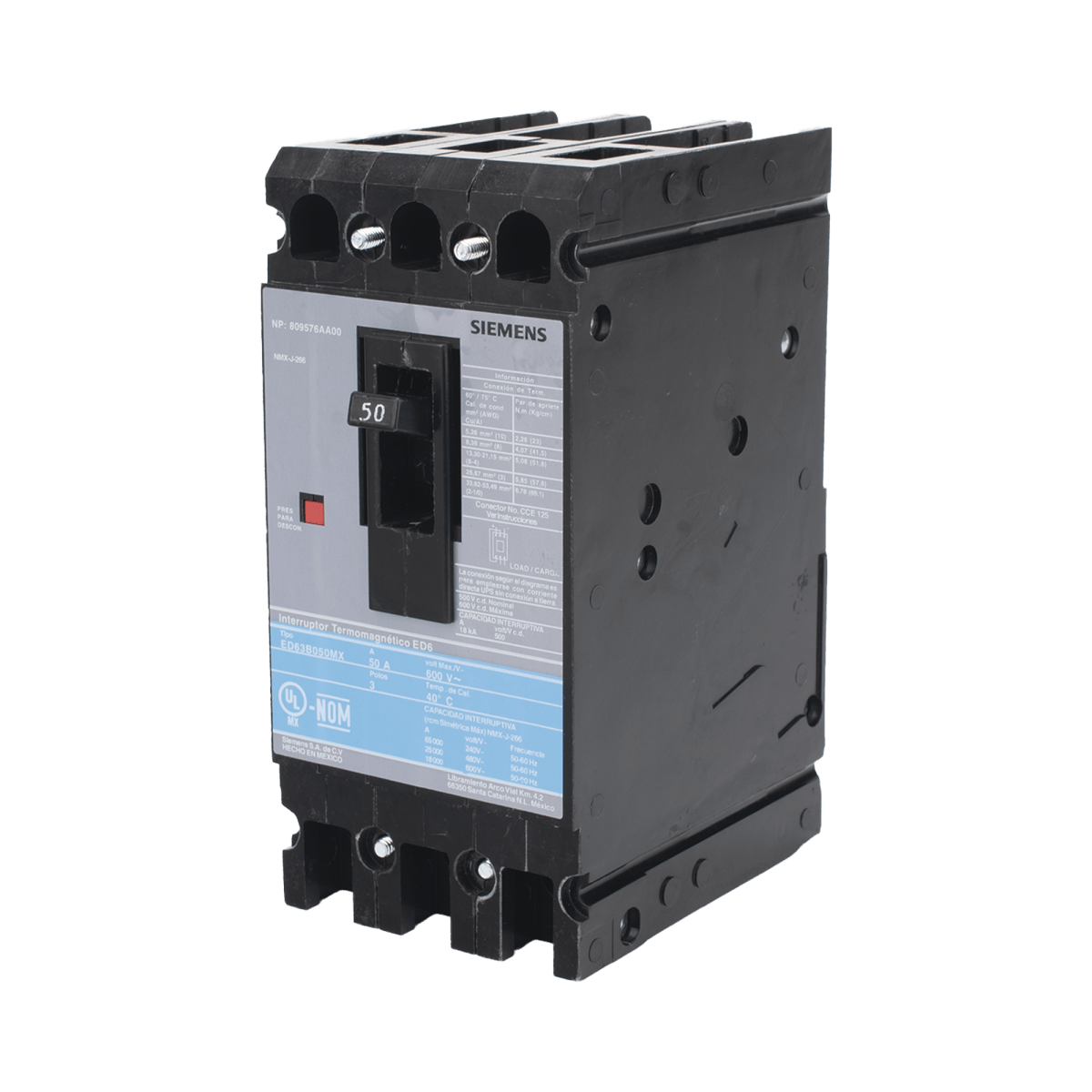

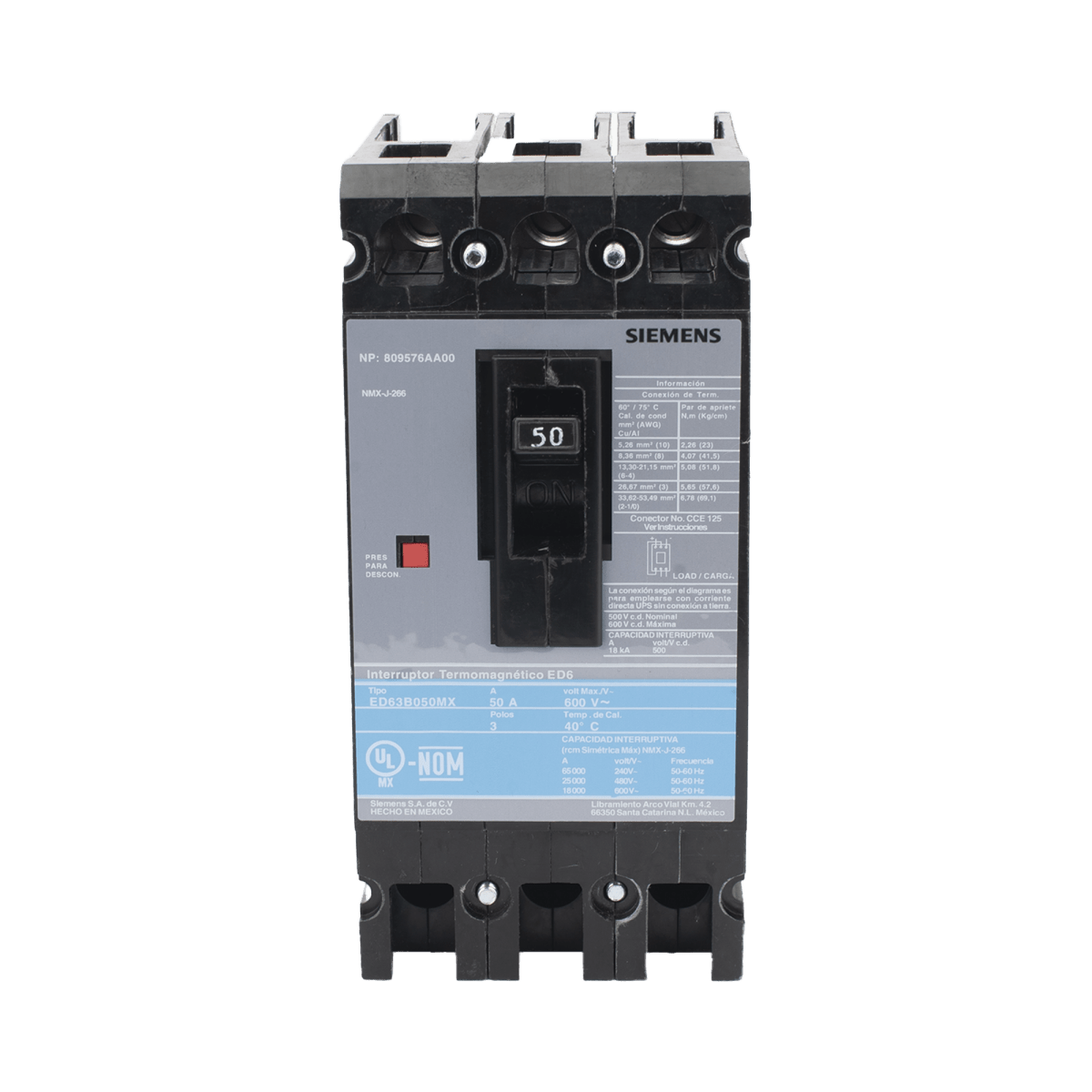

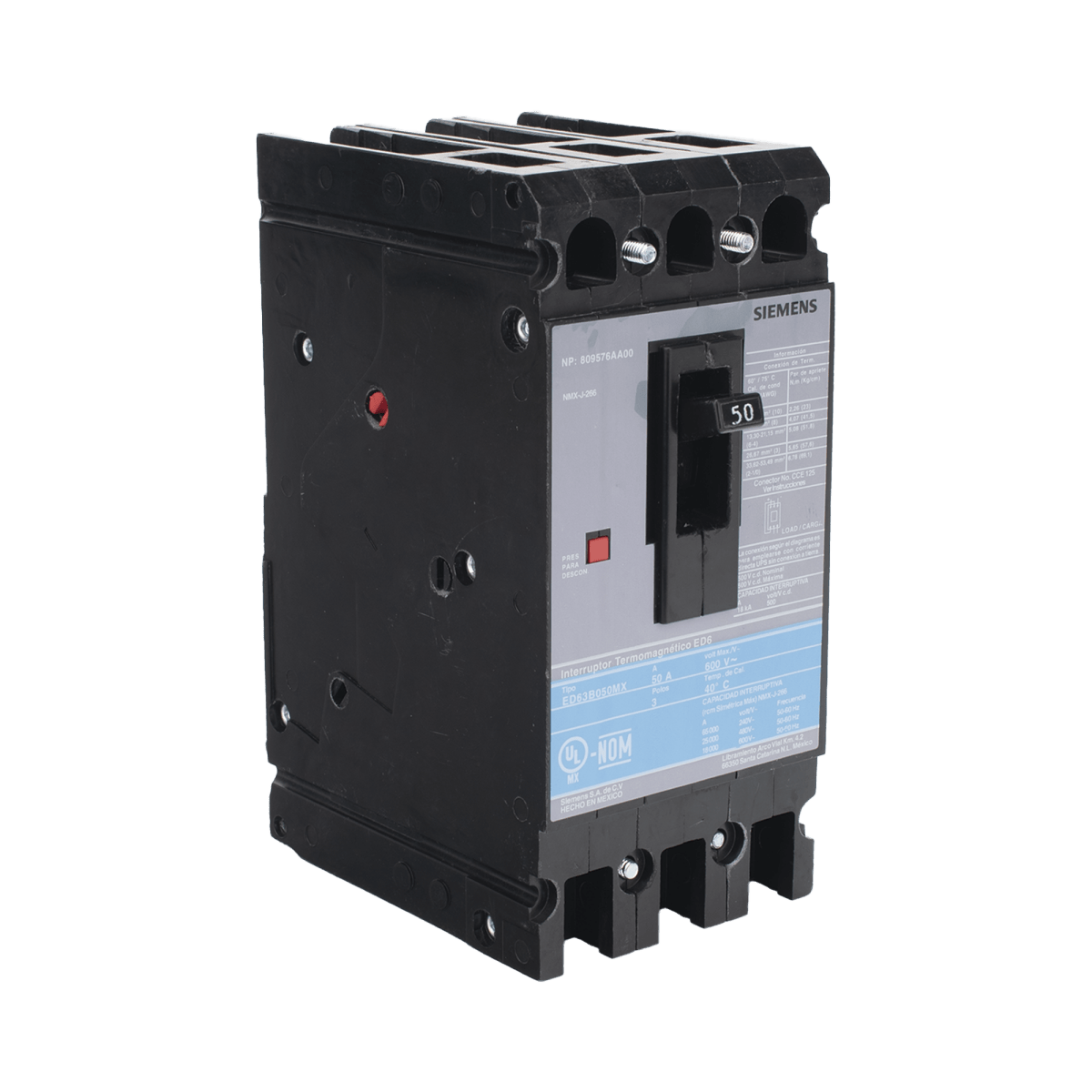

Interruptor Termomagnético 3 Polos 50A 600V 10kA Riel DIN Sin Zapatas SIEMENS ED63B050MX
- SKU / Modelo: ED63B050MX
- Marca: SIEMENS
- Categoría: Centros de Carga e Interruptores
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Interruptor Termomagnético ED6 600V 3X50A, Sin zapatas principales.
Modelo ED63B050MX - SIEMENS
El interruptor termomagnético SIEMENS ED63B050MX es un dispositivo de protección tripolar con capacidad de corriente nominal de 50 Amperios y tensión de operación de 600 Voltios AC, perteneciente a la familia Sentron ED6 de SIEMENS. Este interruptor ofrece protección contra sobrecargas y cortocircuitos mediante tecnología termomagnética de respuesta rápida, con capacidad interruptiva de 10,000 Amperios (10kA) según estándar NEMA. Su diseño compacto permite instalación en rieles DIN estándar de 35mm, optimizando el espacio en centros de carga y tableros eléctricos industriales.
El modelo ED63B050MX presenta configuración sin zapatas principales, facilitando conexiones directas mediante conductores de cobre o aluminio. Su construcción cumple con normativas internacionales UL 489 y CSA C22.2 No. 5, garantizando seguridad y confiabilidad en instalaciones eléctricas de edificios comerciales, plantas industriales y centros de distribución. El mecanismo termomagnético combina un bimetal para protección contra sobrecarga y un disparador magnético para falla de cortocircuito, ambos ajustados en fábrica para respuesta precisa según curva característica.
Este interruptor termomagnético es ideal para protección de circuitos trifásicos de motores eléctricos, tableros de distribución secundaria, maquinaria industrial y sistemas de climatización. Su diseño tripolar permite apertura y cierre simultáneo de las tres fases, garantizando aislamiento completo del circuito protegido durante mantenimiento o condiciones de falla.
Beneficios Principales
- Protección termomagnética dual contra sobrecargas y cortocircuitos en un solo dispositivo
- Capacidad interruptiva de 10kA suficiente para aplicaciones comerciales e industriales estándar
- Montaje rápido en riel DIN estándar de 35mm sin herramientas especiales
- Configuración tripolar con apertura y cierre simultáneo de las tres fases
- Sin zapatas principales, permitiendo conexión directa de conductores para instalación simplificada
- Cumplimiento con estándares UL 489 y CSA C22.2 No. 5 para aplicaciones en Norteamérica
- Construcción robusta con carcasa de alta resistencia mecánica y térmica
- Indicador visual de estado (ON/OFF) para verificación rápida de posición del contacto
- Rango de temperatura de operación -25°C a +70°C para entornos industriales exigentes
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Familia de Producto | SIEMENS Sentron ED6 |
| Tensión Nominal | 600V AC |
| Corriente Nominal | 50 Amperios |
| Número de Polos | 3 Polos (Tripolar) |
| Capacidad Interruptiva (SCCR) | 10,000A (10kA) @ 480V AC |
| Tipo de Protección | Termomagnética |
| Curva Característica | Curva C (6-10 x In para disparo magnético) |
| Configuración de Zapatas | Sin zapatas principales |
| Tipo de Montaje | Riel DIN 35mm |
| Normativas Cumplidas | UL 489, CSA C22.2 No. 5, NEMA AB1 |
| Frecuencia Nominal | 50/60 Hz |
| Temperatura de Operación | -25°C a +70°C |
| Resistencia Mecánica | 10,000 ciclos de operación |
| Resistencia Eléctrica | 6,000 ciclos a corriente nominal |
| Grado de Protección | IP20 (instalado en gabinete) |
| Ancho por Módulo | 54mm (3 módulos de 18mm) |
| Sección de Conductor | 14-4 AWG Cu/Al |
