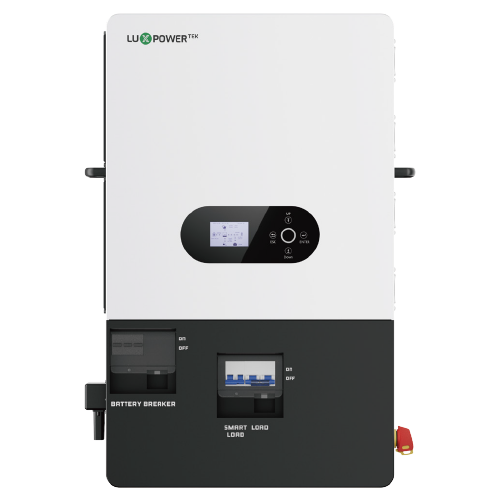

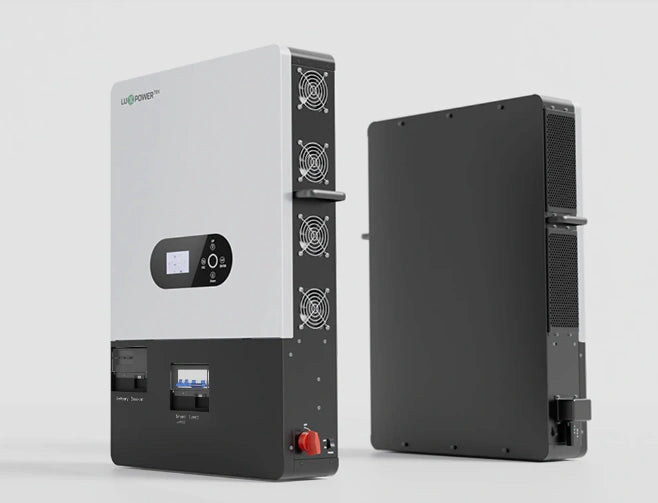

Inversor Cargador LUX SNA US 12K Split-Phase 120/240V Off-Grid 12kW 24kW PV 250A Compatible Baterías LUX PGEM y Pylontech LV LUX POWER LUX-SNA-US-12K
Modelo LUX-SNA-US-12K | Marca LUX POWER | Serie ECO HÍBRIDO SNA US
12000W ContinuosSplit-Phase 120/240VOff-Grid / Respaldo24kW PV Máx.Carga 250AHasta 16 en ParaleloAFCI Integrado
El Inversor Cargador LUX SNA US 12K es un sistema híbrido off-grid split-phase de 12000W (12kW) de potencia continua con salida dual 120/240V, diseñado para instalaciones solares aisladas y de respaldo con baterías en aplicaciones residenciales y comerciales de alta demanda. Compatible con baterías de litio (LUX PGEM, Pylontech LV) y plomo-ácido a 48V/51.2V, integra 2 MPPT con 4 strings que admiten hasta 24kW de entrada fotovoltaica (rango 100-480Vdc), corriente máxima de carga/descarga de 250A y potencia de carga de hasta 12000W. Con eficiencia máxima de 93.5% y eficiencia MPPT de 99%, el SNA-US-12K opera en modo isla (off-grid) y respaldo (backup/UPS), con tiempo de transferencia inferior a 10ms para protección de cargas críticas.

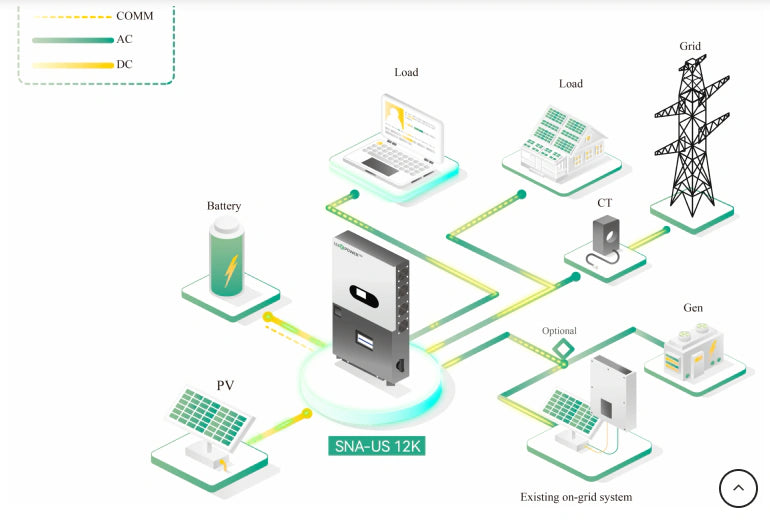

El inversor LUX SNA US 12K incorpora tecnología split-phase 120/240V (también 120/208V) que alimenta simultáneamente cargas monofásicas de 120V y bifásicas de 240V, con diseño integrado que incluye breaker de carga y de batería, protección AFCI y monitoreo RSD. Cuenta con puerto GEN dedicado para acoplamiento de generador o AC de hasta 19.2kW con arranque/paro automático, doble salida AC para múltiples conexiones de carga, y soporta hasta 16 unidades en paralelo para escalar la potencia del sistema. Comunicación LCD+RGB con RS485, WiFi y CAN para gestión inteligente del banco de baterías (SOC) y monitoreo en tiempo real.
⚠️ Importante — Equipo Off-Grid / Respaldo: Este inversor está certificado bajo UL1741 / CSA C22.2 No.107.1 para operación aislada (off-grid) y de respaldo con baterías en configuración split-phase 120/240V (estándar norteamericano). NO es un inversor de interconexión homologado para la red de CFE ni para venta de excedentes / generación distribuida en México. Requiere banco de baterías para operar. Para interconexión a CFE consulta nuestros inversores grid-tie homologados.
Beneficios Principales
- Potencia continua de 12000W (12kW) con capacidad de sobrecarga (surge) de 2× potencia nominal durante 5 segundos para arranque de cargas inductivas (motores, bombas, compresores)
- Salida split-phase 120/240V (y 120/208V) dual, alimenta circuitos monofásicos y bifásicos simultáneamente con dos puertos de salida AC independientes
- Entrada solar de alta capacidad: 2 MPPT independientes con 4 strings, hasta 24000W (24kW) de potencia PV, rango 100-480Vdc y 35A por MPPT
- Corriente máxima de carga/descarga de batería de 250A, recarga rápida de bancos de alta capacidad a 12000W
- Compatible con baterías de litio (LUX PGEM, Pylontech LV — LFP) y plomo-ácido a 48V/51.2V, con función de despertar batería desde PV, red o generador
- Puerto GEN dedicado: acoplamiento de generador/AC de hasta 19.2kW con arranque y paro automático del generador
- Escalable hasta 16 unidades en paralelo para sistemas de mayor potencia
- Función UPS con tiempo de conmutación inferior a 10ms, onda senoidal pura (THDV <3%) para protección de cargas sensibles
- Protección AFCI integrada, monitoreo RSD, supresión de sobretensión Tipo III en DC y AC, breakers de carga y batería integrados
- Función de carga vía AC/Generador (entrada 240V o 120V), eficiencia máxima de 93.5% y MPPT de 99%
- Display LCD+RGB con comunicación RS485, WiFi y CAN; enfriamiento inteligente (smart cooling); diseño para montaje mural
Especificaciones Técnicas
| Característica |
Especificación |
| Potencia Continua de Salida (UPS) |
12000W (12kW) |
| Sobrecarga / Surge |
2× Pn durante 5s |
| Protección de Sobrecarga |
5s @ ≥150% carga / 10s @ 110%-150% carga |
| Voltaje de Salida AC |
Split-phase 120/240V; 120/208V |
| Corriente de Salida |
50A @ 240V |
| Frecuencia de Salida |
50/60Hz |
| Forma de Onda |
Senoidal pura (THDV <3%) |
| Tiempo de Conmutación (UPS) |
<10ms |
| Potencia Máx. PV (entrada solar) |
24000W (12000 + 12000) |
| Voltaje PV Nominal |
320Vdc |
| Rango de Voltaje PV / MPPT |
100-480Vdc / 120-440Vdc |
| Número de MPPT / Strings |
2 MPPT independientes / 4 strings (2:2) |
| Corriente Máx. por MPPT |
35A / 35A |
| Voltaje de Arranque |
100Vdc |
| Tipo de Batería Compatible |
Litio (LFP) / Plomo-Ácido |
| Voltaje de Batería Nominal |
48V / 51.2V (rango 46.4-60V / 38.4-60V) |
| Corriente Máx. Carga / Descarga |
250A |
| Potencia Máx. Carga / Descarga |
12000W |
| Entrada de Red (Grid) |
120/240V; 120/208V — 100A @ 240V (24000W) |
| Passthrough AC Continuo Máx. |
100A |
| Puerto GEN (Generador) |
120/240V — 62.5A, hasta 15000W (acople hasta 19.2kW) |
| Eficiencia Máxima |
93.5% |
| Eficiencia Carga / Descarga |
93.0% |
| Eficiencia MPPT Máxima |
99.0% |
| Unidades en Paralelo |
Hasta 16 |
| Comunicación |
LCD+RGB, RS485, WiFi, CAN |
| Enfriamiento |
Smart cooling (inteligente) |
| Temperatura de Operación |
0°C a +45°C (almacenamiento -15°C a +60°C) |
| Humedad Relativa |
5% a 95% |
| Grado de Protección |
IP20 (uso interior) |
| Altitud Máxima |
<2000 m |
| Emisión de Ruido (típica) |
<50dB |
| Dimensiones (An x Al x Fondo) |
530 x 830 x 150 mm |
| Peso |
47.5 kg |
| Garantía |
2 años |
| Certificaciones |
UL1741, CSA C22.2 No.107.1 |
Contenido del Paquete
🔋 1x Inversor Cargador LUX SNA-US-12K📘 Manual de Usuario e Instalación🔩 Kit de Montaje Mural (soportes y tornillería)⚡ Conectores de entrada PV🔌 Cable de comunicación CAN / RS485📶 Módulo WiFi
Aplicaciones Recomendadas

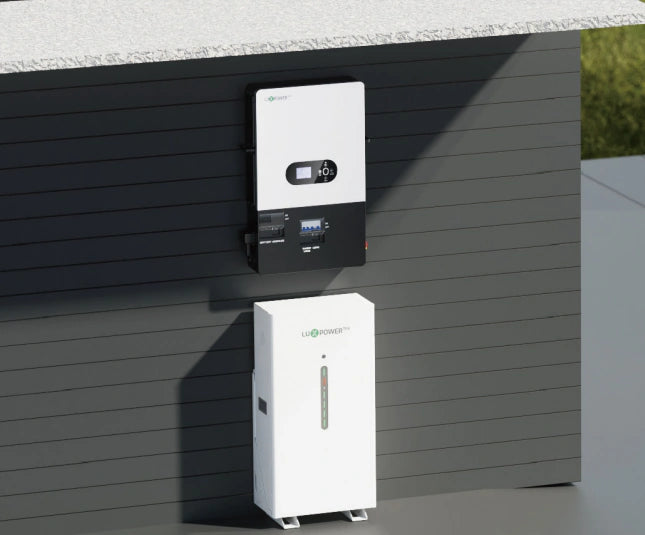

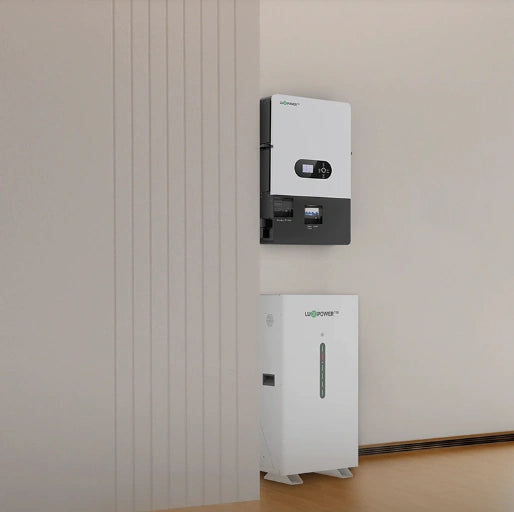

🏡 Residencial Off-GridViviendas autónomas split-phase 120/240V con alta demanda (aire acondicionado, bombas, electrodomésticos 240V) sin dependencia de red
🏢 Respaldo (Backup/UPS)Oficinas, tiendas y negocios con respaldo automático ante cortes de red, conmutación <10ms para cargas críticas
🌞 Autoconsumo con AlmacenamientoMaximización de energía fotovoltaica (hasta 24kW PV) con almacenamiento en baterías LFP y gestión inteligente
⚡ Sistemas con GeneradorIntegración con generador vía puerto GEN dedicado (hasta 19.2kW) con arranque y paro automático
🚜 Aplicaciones Agrícolas / RuralesRiego automatizado, bombeo solar y electrificación de instalaciones rurales sin red eléctrica
🔋 Bancos de Alta Potencia en ParaleloHasta 16 unidades en paralelo para sistemas de gran capacidad en granjas solares y microgrids
Productos Complementarios
Baterías LUX PGEM 48VMódulos de almacenamiento LFP apilables, comunicación CAN nativa con el inversor SNA US
Baterías Pylontech LV (US2000, US3000, US5000)Baterías de litio LFP de baja tensión compatibles con inversores LUX SNA
Paneles Solares Monocristalinos 500W+Módulos fotovoltaicos de alta eficiencia para strings en rango 100-480Vdc
Generador de RespaldoGenerador de gasolina/diésel para acople vía puerto GEN con arranque/paro automático
Protecciones DC: Fusibles y BreakersElementos de protección para entrada solar y batería según normativa UL1741
Tablero de Distribución Split-PhaseCentro de carga 120/240V para distribución de circuitos monofásicos y bifásicos
Preguntas Frecuentes
¿Este inversor sirve para interconexión con CFE?
No. El LUX SNA US 12K es un inversor off-grid / de respaldo con salida split-phase 120/240V (estándar norteamericano) certificado bajo UL1741 y CSA C22.2 No.107.1. No está homologado para interconexión a la red de CFE ni para generación distribuida / venta de excedentes en México, donde la red opera en 127/220V y se requiere certificación bajo los lineamientos de la CRE. Está diseñado para sistemas aislados (off-grid) y de respaldo con baterías. Para interconexión a CFE se requiere un inversor grid-tie homologado para red mexicana.
¿Cuál es la diferencia entre salida split-phase 120/240V y monofásica 120V?
La salida split-phase proporciona dos líneas de 120V desfasadas 180° que permiten obtener 240V entre líneas y 120V de cada línea a neutro. Esto alimenta simultáneamente cargas de 120V (iluminación, electrónica) y de 240V (aires acondicionados, secadoras, calentadores) desde un solo inversor, compatible con el sistema eléctrico residencial norteamericano. El equipo también soporta configuración 120/208V.
¿Qué capacidad de baterías y entrada solar admite el LUX SNA-US-12K?
Soporta bancos de baterías a 48V/51.2V (litio LFP o plomo-ácido) con corriente máxima de carga/descarga de 250A y potencia de hasta 12000W. En entrada solar admite hasta 24000W (24kW) de paneles mediante 2 MPPT independientes con 4 strings (2:2), rango de 100-480Vdc y 35A por MPPT. Para sistemas mayores se pueden conectar hasta 16 unidades en paralelo.
¿El inversor puede funcionar sin baterías conectadas?
No. El LUX SNA-US-12K es un inversor híbrido off-grid que requiere un banco de baterías para operar, ya que gestiona energía entre solar, batería, red y generador usando las baterías como buffer. Incluye función para "despertar" la batería desde PV, red o generador. No es un inversor on-grid puro; para funcionamiento sin baterías se requieren string inverters interconectados.
¿Puedo usar baterías de plomo-ácido o solo litio?
El SNA-US-12K es compatible tanto con baterías de litio (LFP, como LUX PGEM y Pylontech LV) como con plomo-ácido a 48V/51.2V. Con litio y comunicación CAN se obtiene monitoreo avanzado de estado de carga (SOC) y mejor gestión. Para plomo-ácido se ajustan los parámetros de carga manualmente. Se recomienda litio LFP para máximo rendimiento, vida útil y monitoreo.
¿Cómo funciona el puerto GEN y el soporte para generador?
El inversor cuenta con un puerto GEN dedicado para acoplar un generador (o fuente AC) de hasta 19.2kW, con función de arranque y paro automático del generador. El puerto GEN admite 120/240V a 62.5A y hasta 15000W de carga. Esto permite recargar las baterías y alimentar cargas desde el generador cuando la energía solar y de batería es insuficiente, ideal para sitios remotos sin red.
