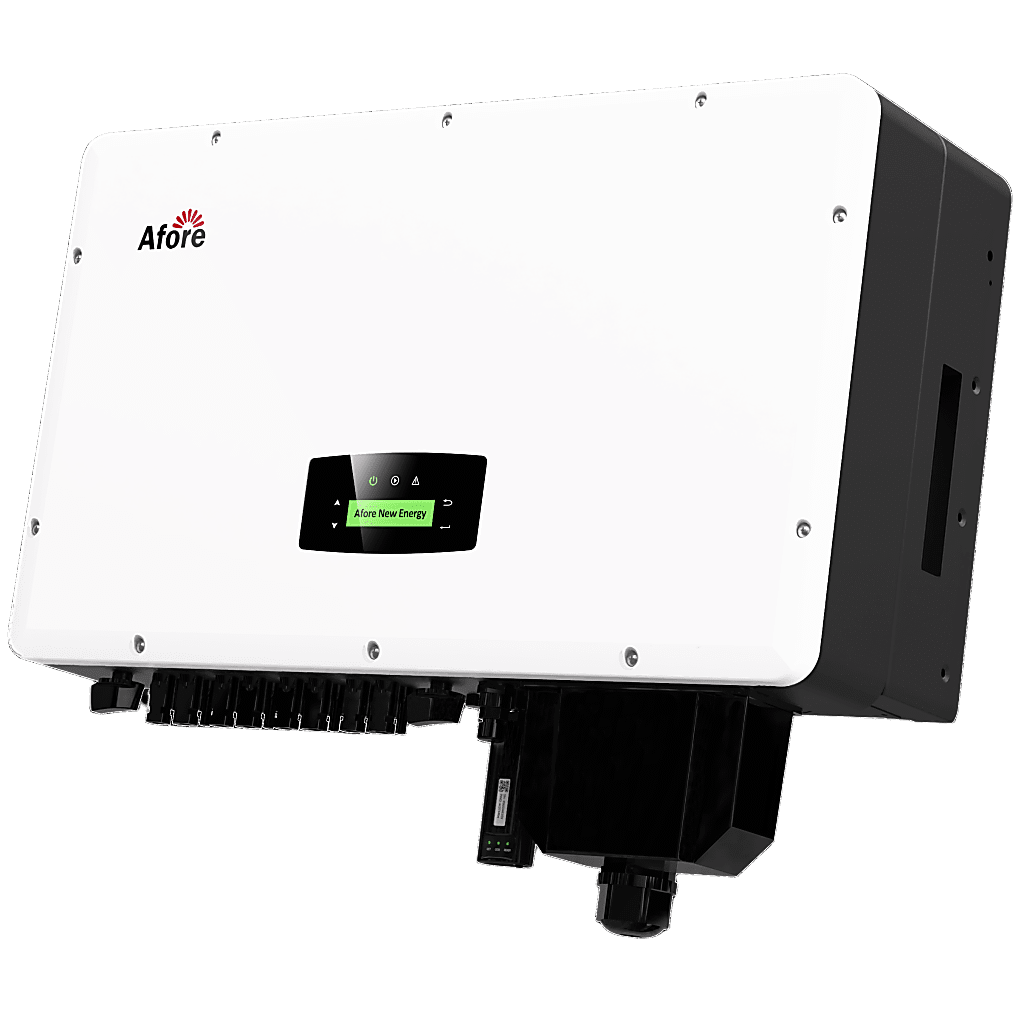

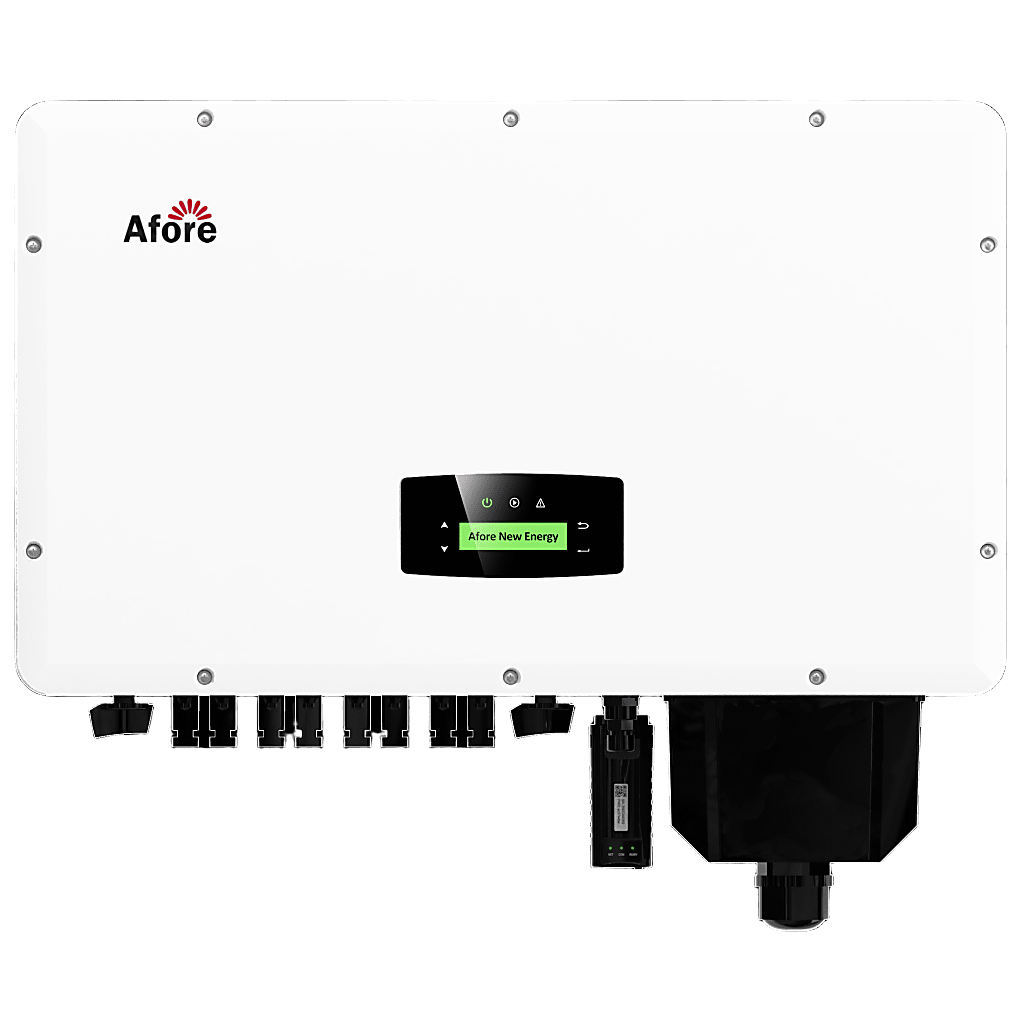

Inversor para Interconexión a CFE de 20 kW con Salida Trifásica de 220 Vca, Módulo Wifi Incluido
Modelo BNT020KTA | Marca AFORE
20 kW Trifásico220 VcaInterconexión CFEWiFi IntegradoEficiencia 98.6%IP65
El inversor AFORE BNT020KTA es un inversor trifásico de 20 kW (20,000W) diseñado específicamente para sistemas fotovoltaicos de interconexión a red CFE con salida trifásica 220 Vca. Convierte eficientemente la energía en corriente directa (DC) generada por paneles solares en corriente alterna (AC) sincronizada en voltaje y frecuencia con la red eléctrica según normativas mexicanas. Con eficiencia máxima de 98.6% y rango de voltaje MPPT de 200-850 Vdc, garantiza máximo aprovechamiento energético en instalaciones comerciales e industriales de mediana capacidad.
Este inversor trifásico incorpora módulo WiFi para monitoreo remoto en tiempo real, protección IP65 contra polvo y agua, y certificaciones internacionales que cumplen con los requisitos de CFE para sistemas de generación distribuida. Su diseño compacto permite instalación en exterior e incluye ventilación natural sin ventiladores para operación silenciosa y libre de mantenimiento.
Beneficios Principales
- Eficiencia de conversión de hasta 98.6% maximiza la producción energética y retorno de inversión
- Salida trifásica 220 Vca balanceada ideal para instalaciones comerciales e industriales
- Módulo WiFi integrado permite monitoreo remoto desde smartphone o computadora sin costo adicional
- Protección IP65 garantiza operación confiable en exteriores bajo condiciones climáticas adversas
- Diseño sin ventiladores reduce puntos de falla y elimina ruido operacional
- Cumple normativas CFE para interconexión a red eléctrica en México
- Rango MPPT amplio de 200-850 Vdc compatible con múltiples configuraciones de paneles solares
- Protecciones integradas contra sobretensión, cortocircuito, sobrecalentamiento y anti-isla
Especificaciones Técnicas
| Característica |
Especificación |
| Potencia Nominal de Salida |
20,000 W (20 kW) |
| Tipo de Salida |
Trifásica |
| Voltaje de Salida AC |
220 Vca (3F+N+PE) |
| Frecuencia de Salida |
60 Hz |
| Eficiencia Máxima |
98.6% |
| Tipo de Inversor |
On-Grid (Interconexión a Red) |
| Rango de Voltaje MPPT |
200-850 Vdc |
| Voltaje Máximo de Entrada DC |
1000 Vdc |
| Corriente Máxima de Entrada |
2 x 22 A |
| Número de MPPT |
2 rastreadores independientes |
| Protección IP |
IP65 |
| Conectividad |
WiFi integrado |
| Dimensiones (L x A x P) |
490 x 570 x 225 mm |
| Peso |
35 kg aproximadamente |
| Temperatura de Operación |
-25°C a +60°C |
| Aplicación |
Sistemas fotovoltaicos de interconexión a CFE |
Contenido del Paquete
📦 1x Inversor Trifásico AFORE BNT020KTA📡 1x Módulo WiFi Integrado📖 1x Manual de Usuario e Instalación🔧 1x Kit de Conectores DC⚙️ Accesorios de Montaje
Aplicaciones Recomendadas
🏢 Instalaciones ComercialesOficinas, locales comerciales, talleres y naves industriales con consumo trifásico elevado
🏭 Sector IndustrialFábricas pequeñas, manufactureras y plantas de producción que requieren interconexión trifásica
🏫 Instituciones EducativasEscuelas, universidades y centros de capacitación con infraestructura trifásica
🏥 Sector SaludClínicas, consultorios médicos y centros de atención ambulatoria
🏨 Hoteles y RestaurantesEstablecimientos de hospedaje y alimentos con servicio trifásico
🛒 Centros ComercialesRetail, supermercados y cadenas comerciales medianas
Productos Complementarios
Paneles Solares MonocristalinosMódulos fotovoltaicos de 450-550W para arreglo óptimo con este inversor trifásico
Estructura de Montaje para PanelesSistemas de fijación en techo o suelo para instalación segura del arreglo fotovoltaico
Protecciones DC y ACInterruptores termomagnéticos, fusibles y protectores de sobretensión para lado DC y AC
Cable Solar FotovoltaicoCable especializado calibre adecuado para conexión entre paneles e inversor
Medidor Bidireccional CFEEquipo de medición requerido por CFE para sistemas de interconexión
Sistema de Monitoreo AvanzadoData loggers y displays adicionales para supervisión detallada de producción
Preguntas Frecuentes
¿Este inversor puede interconectarse directamente a la red de CFE?
Sí, el AFORE BNT020KTA está diseñado específicamente para interconexión a red CFE. Cumple con las normativas mexicanas de generación distribuida, incluyendo protecciones anti-isla y sincronización automática. Sin embargo, se requiere tramitar el contrato de interconexión con CFE y contar con medidor bidireccional instalado por la compañía.
¿Cuántos paneles solares puedo conectar a este inversor?
La cantidad depende de la potencia y voltaje de los paneles. Para un inversor de 20 kW, se recomienda un arreglo fotovoltaico de 22-26 kWp (sobrecapacidad de 10-30%). Por ejemplo, con paneles de 550W podrías instalar entre 40-48 módulos, divididos entre los 2 MPPT, asegurando que el voltaje de circuito abierto no supere 1000 Vdc y el voltaje de operación esté en rango MPPT de 200-850 Vdc.
¿Requiere baterías para funcionar?
No, este es un inversor de tipo On-Grid (interconexión a red) que NO trabaja con baterías. Funciona sincronizado con la red eléctrica de CFE, inyectando el excedente de energía solar a la red cuando la producción supera el consumo. Para sistemas con respaldo de baterías se requiere un inversor híbrido diferente.
¿Cómo accedo al monitoreo WiFi del inversor?
El módulo WiFi integrado permite conexión directa mediante app móvil o plataforma web del fabricante. Primero conectas tu smartphone a la red WiFi que emite el inversor, luego configuras la conexión a tu red local de internet. Una vez conectado, puedes monitorear en tiempo real la producción energética, voltajes, corrientes y estado del sistema desde cualquier ubicación.
¿Qué garantía tiene el inversor AFORE BNT020KTA?
Los inversores AFORE generalmente incluyen garantía de fábrica de 5 años contra defectos de fabricación. Es importante verificar las condiciones específicas con el distribuidor autorizado al momento de la compra, así como registrar el producto para validar la garantía. Se recomienda instalación por personal certificado para mantener vigente la cobertura.
¿Puede funcionar durante apagones de CFE?
No, por normativa de seguridad los inversores On-Grid deben desconectarse automáticamente cuando detectan ausencia de red eléctrica (función anti-isla). Esto protege a técnicos de CFE que puedan estar trabajando en las líneas. Si requieres energía durante apagones, necesitas un sistema híbrido con baterías de respaldo.
