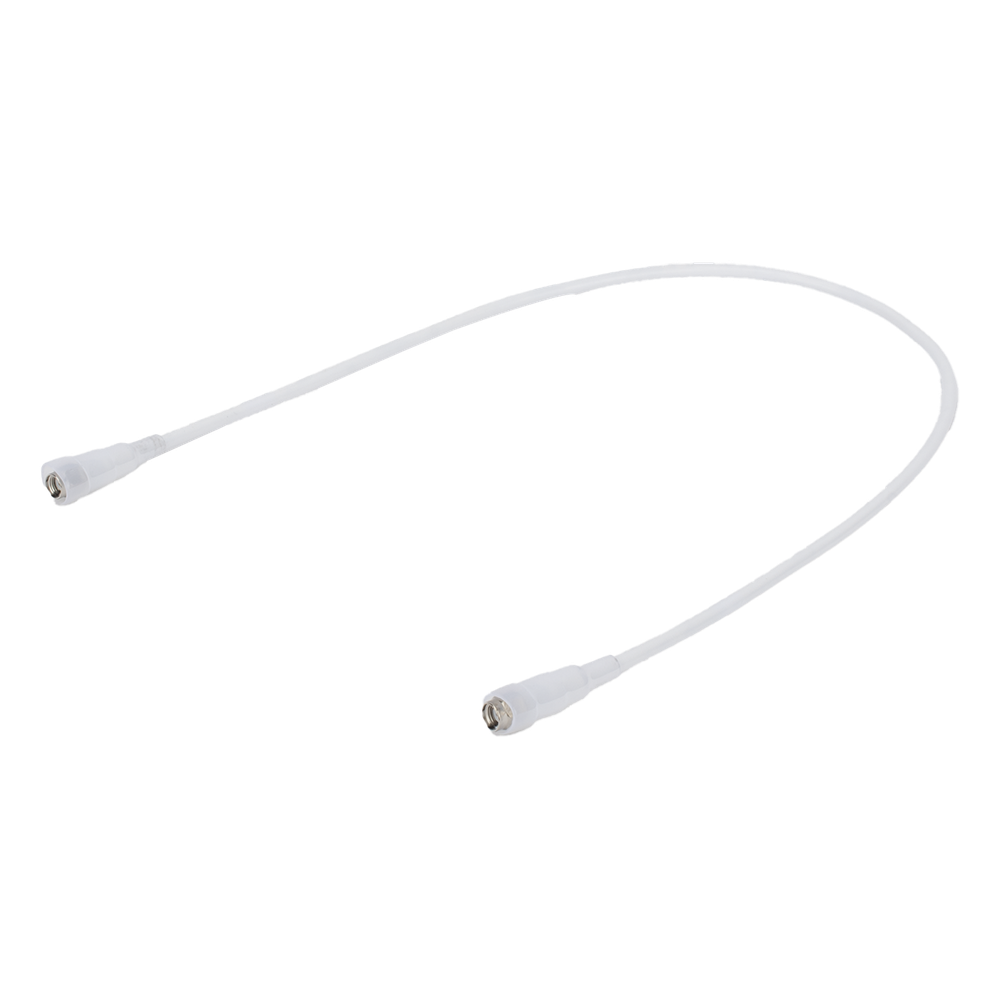

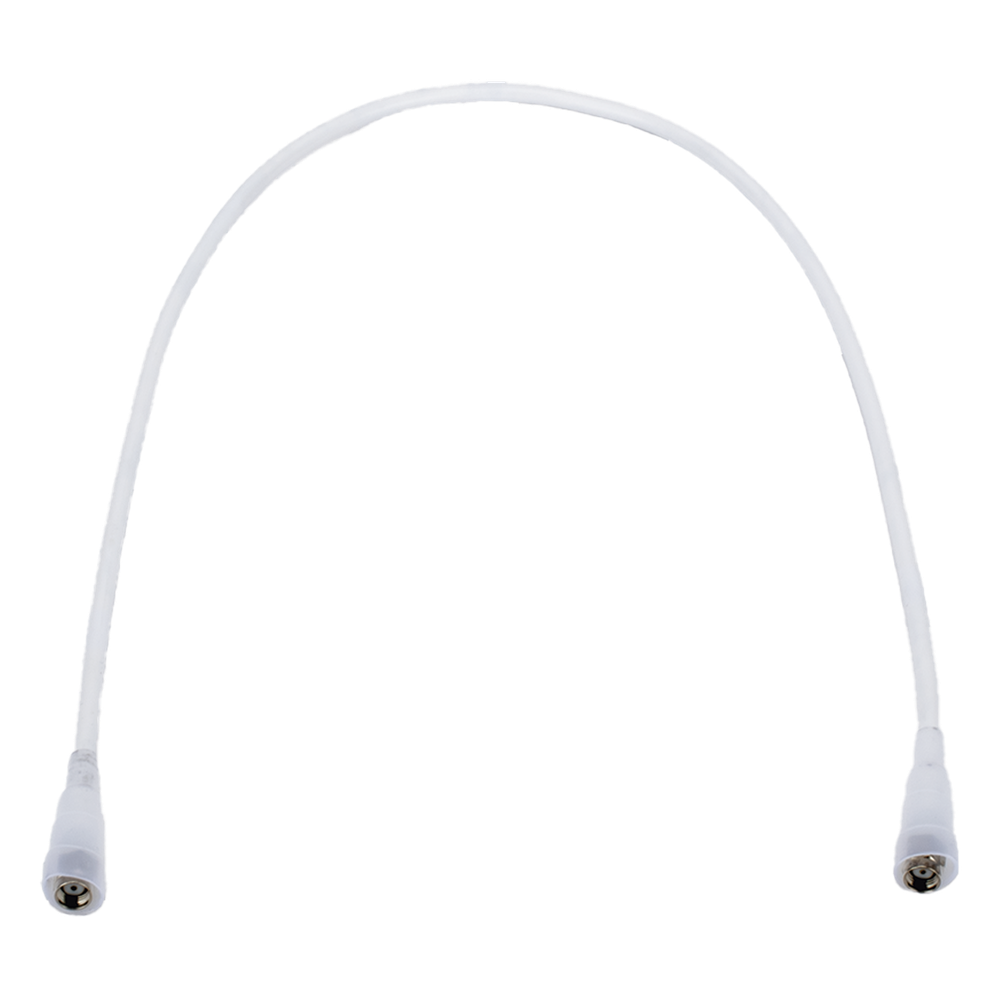

Jumper Baja Pérdida RPSMA Macho a RPSMA Macho 0.6m (1.97ft) RG402 50 Ohm hasta 7 GHz TXPRO TXPRPSMA7GHZ
- SKU / Modelo: TXPRPSMA7GHZ
- Marca: TXPRO
- Categoría: Jumpers y Pigtails
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Jumper de Baja Pérdida RPSMA Macho a RPSMA Macho 60 cm (1.97 ft) Hasta 7 GHz RG402 50Ω
Modelo TXPRPSMA7GHZ · TXPRO
El jumper TXPRO TXPRPSMA7GHZ es un cable de interconexión de baja pérdida para radiofrecuencia, con conectores RPSMA macho (SMA macho inverso) en ambos extremos y 60 cm (1.97 ft) de longitud. Está diseñado para aplicaciones de telecomunicaciones de hasta 7 GHz, con impedancia de 50±2 Ω y cable RG402.
Dentro de los jumpers y cables coaxiales de RF, el TXPRPSMA7GHZ de TXPRO conecta equipos inalámbricos profesionales dentro de gabinetes y racks. Su atenuación es de 0.27 dB/m a 0.5 GHz y de 0.78 dB/m a 3 GHz, y su blindaje supera 100 dB entre 0 y 1 GHz, lo que protege la señal frente a interferencias.
El TXPRPSMA7GHZ opera de -40 °C a 105 °C y soporta 3 kVrms durante 1 minuto. Su capacitancia es de 98 pF/m y su retraso de propagación de 4.7 ns/m, valores constantes que ayudan a mantener la integridad de la señal en enlaces de RF sensibles. Cuenta con 3 años de garantía de fabricante.
¿Cómo funciona y para qué sirve?
Un jumper de RF es un tramo corto de cable coaxial con conectores en ambos extremos que lleva la señal de radiofrecuencia entre dos equipos, por ejemplo entre una radio y un pigtail, un filtro, una antena o un panel de pruebas. El conductor central transporta la señal y la malla de blindaje la protege de interferencias externas y evita fugas.
Dos parámetros definen su calidad: la impedancia y la atenuación. La impedancia de 50 Ω debe coincidir con la de los equipos conectados para evitar reflexiones. La atenuación aumenta con la frecuencia: en el TXPRPSMA7GHZ pasa de 0.27 dB/m a 0.5 GHz a 2.22 dB/m a 18 GHz, por lo que conviene usar tramos cortos como los 60 cm de este jumper.

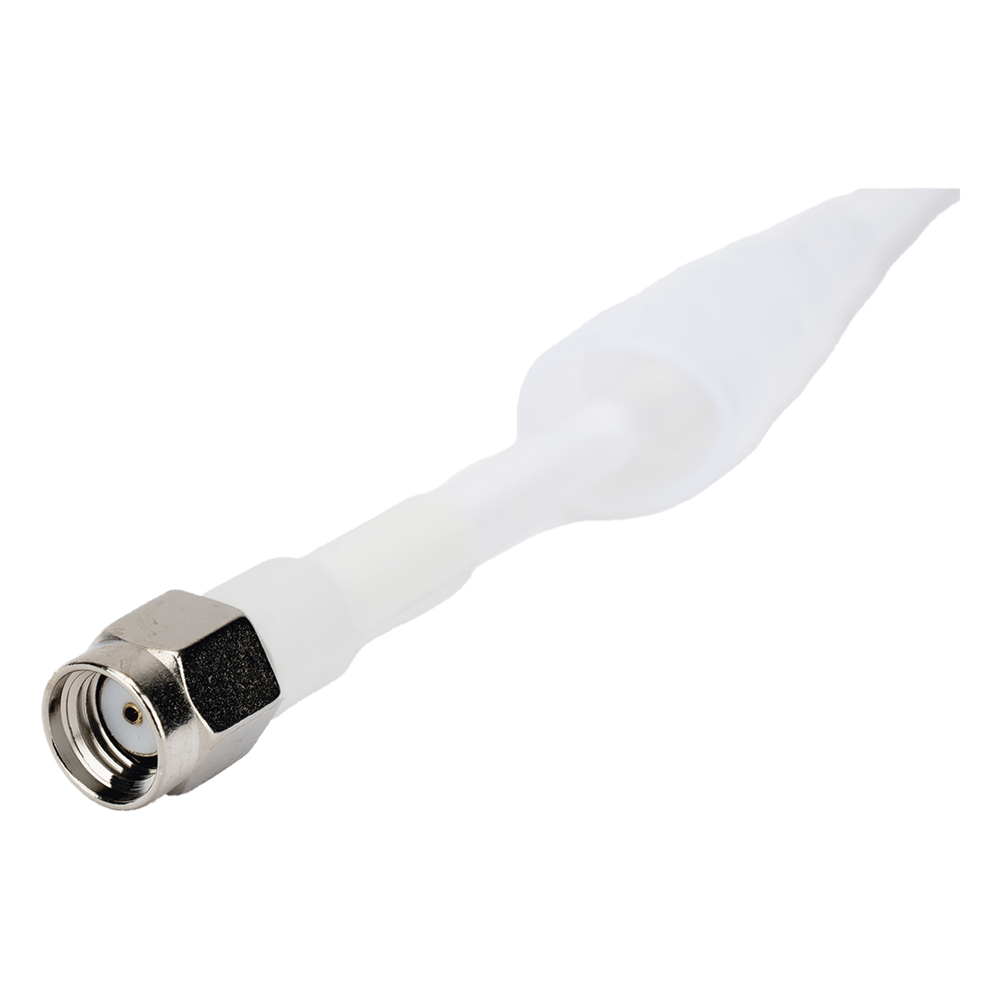

El conector RPSMA (SMA macho inverso, o reverse polarity) invierte la configuración del pin y la rosca respecto al SMA estándar, por eso solo acopla con su contraparte correspondiente. Antes de comprar, verifica que los puertos de tus equipos sean compatibles con RPSMA macho en ambos extremos.
Beneficios Principales
- Baja pérdida en tramo corto: Con 0.27 dB/m a 0.5 GHz y 0.78 dB/m a 3 GHz, el jumper añade poca atenuación entre radios y antenas.
- Longitud de 60 cm: Los 60 cm (1.97 ft) permiten conectar equipos dentro de gabinetes y racks sin dejar excedentes de cable.
- Blindaje superior a 100 dB: El blindaje de >100 dB entre 0 y 1 GHz reduce la interferencia en equipos inalámbricos cercanos.
- Impedancia de 50 Ω: La impedancia de 50±2 Ω coincide con la de los sistemas de RF habituales y limita las reflexiones.
- Amplio rango de temperatura: Opera de -40 °C a 105 °C, útil en gabinetes con calor o instalaciones en climas fríos.
- Resistencia dieléctrica: Soporta 3 kVrms durante 1 minuto, un margen de aislamiento frente a sobretensiones.
- Garantía de 3 años: El fabricante respalda el jumper TXPRPSMA7GHZ con 3 años de garantía.
Especificaciones Técnicas
General
| Tipo de producto | Jumper de baja pérdida para RF |
| Marca | TXPRO |
| Modelo | TXPRPSMA7GHZ |
| Garantía | 3 años |
Conectores
| Conectores | RPSMA Macho a RPSMA Macho (SMA macho inverso) |
| Tipo de cable | RG402 |
Eléctricas
| Aplicación | Telecomunicaciones hasta 7 GHz |
| Impedancia | 50±2 Ω |
| Capacitancia | 98 pF/m |
| Tasa de transferencia | 70±0.7 % (200 MHz) |
| Frecuencia de funcionamiento | 0~18 GHz |
| Retraso | 4.7 ns/m |
| Tensión soportada | 3 kVrms (1 min) |
| Blindaje | >100 dB (0-1 GHz) |
Atenuación y potencia
| Atenuación / potencia a 0.5 GHz | 0.27 dB/m / 790 W |
| Atenuación / potencia a 1 GHz | 0.41 dB/m / 526 W |
| Atenuación / potencia a 2 GHz | 0.62 dB/m / 351 W |
| Atenuación / potencia a 3 GHz | 0.78 dB/m / 277 W |
| Atenuación / potencia a 5 GHz | 1.05 dB/m / 205 W |
| Atenuación / potencia a 10 GHz | 1.58 dB/m / 137 W |
| Atenuación / potencia a 18 GHz | 2.22 dB/m / 97 W |
Ambientales
| Temperatura de operación | -40 °C a 105 °C |
Físicas
| Longitud | 60 cm (0.6 m / 1.97 ft) |
| Peso | 0.11 kg |
Aplicaciones Recomendadas
Notas Importantes
Verifica que los puertos de los equipos sean RPSMA (SMA macho inverso) antes de instalar.
La atenuación del cable aumenta con la frecuencia; consulta la tabla de atenuación para tu banda de trabajo.
