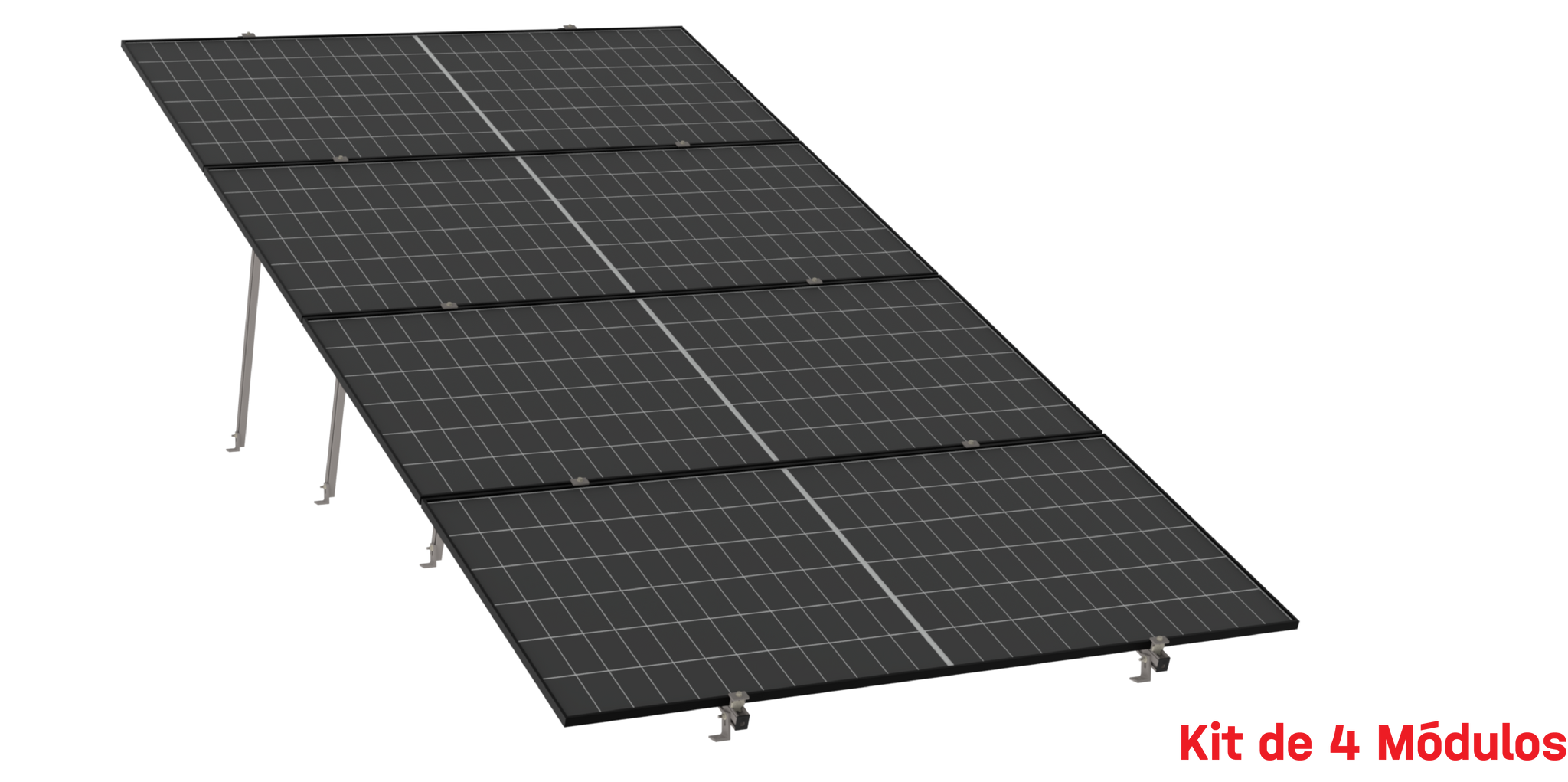

Kit Montaje Horizontal K2 Systems 4 Paneles 10° 1134mm 200km/h K2-LT-4P-1134-10-R
Modelo K2-LT-4P-1134-10-R | Marca K2 SYSTEMS
4 Paneles SolaresÁngulo 10°Hasta 1134mm AnchoResistencia 200 km/hMontaje HorizontalAluminio Anodizado
El kit K2-LT-4P-1134-10-R es un sistema de montaje horizontal para 4 paneles solares con ángulo de inclinación fijo de 10 grados, diseñado por K2 Systems para instalaciones en techos planos o superficies de baja pendiente. Soporta paneles de hasta 1134 milímetros de ancho y está certificado para resistir cargas de viento de hasta 200 km/h según estándares IEC 61215, garantizando máxima seguridad estructural en condiciones climáticas extremas.
Este sistema de montaje utiliza perfiles de aluminio anodizado clase marina con alta resistencia a la corrosión, ideal para instalaciones residenciales, comerciales e industriales que requieren optimización del espacio disponible. El diseño modular de K2 Systems permite instalación rápida mediante conectores de ensamblaje rápido, reduciendo tiempos de montaje hasta en 40% comparado con sistemas tradicionales.
El kit incluye todos los componentes estructurales necesarios: rieles de soporte, abrazaderas de fijación, tornillería de acero inoxidable A2-70, elementos de nivelación y sistema anti-vibración. Compatible con la mayoría de módulos fotovoltaicos monocristalinos y policristalinos del mercado con marco estándar de 40-50mm de espesor, incluyendo marcas como LONGi, JA Solar, Trina Solar y Canadian Solar.
Beneficios Principales
- Diseño estructural reforzado certificado para velocidades de viento de hasta 200 km/h, cumpliendo normativas internacionales de carga estática y dinámica
- Ángulo de inclinación optimizado de 10° para maximizar captación solar en latitudes medias y facilitar auto-limpieza por lluvia
- Sistema de montaje horizontal que permite aprovechar eficientemente espacios reducidos en techos planos, azoteas comerciales y superficies industriales
- Perfiles de aluminio anodizado con tratamiento anti-corrosión que garantiza vida útil superior a 25 años en ambientes salinos y húmedos
- Conectores de ensamblaje rápido sin necesidad de soldadura, reduciendo tiempo de instalación y permitiendo ajustes en campo
- Compatibilidad universal con paneles solares de hasta 1134mm de ancho, incluyendo módulos de alta eficiencia de 450W-550W
- Sistema de abrazaderas con presión controlada que protege los marcos de los módulos contra micro-fisuras y daños mecánicos
- Incluye tornillería de acero inoxidable grado marino A2-70 resistente a oxidación y corrosión galvánica
- Diseño modular escalable que permite ampliaciones futuras manteniendo consistencia estructural
Especificaciones Técnicas
| Característica |
Especificación |
| Capacidad de Paneles |
4 módulos fotovoltaicos |
| Orientación de Montaje |
Horizontal (landscape) |
| Ángulo de Inclinación |
10 grados fijos |
| Ancho Máximo de Panel |
Hasta 1134 mm |
| Resistencia al Viento |
200 km/h (según IEC 61215) |
| Material Principal |
Aluminio anodizado clase marina |
| Tornillería Incluida |
Acero inoxidable A2-70 |
| Grosor Marco Compatible |
40-50 mm estándar |
| Tratamiento Superficial |
Anodizado anti-corrosión |
| Vida Útil Estimada |
25+ años |
| Certificaciones |
IEC 61215, TÜV, ISO 9001 |
| Tipo de Superficie |
Techos planos, azoteas, suelo |
| Rango de Temperatura |
-40°C a +85°C |
| Garantía Estructural |
10 años (según fabricante) |
Contenido del Paquete
⚙️ Rieles de aluminio horizontales para 4 paneles🔩 Abrazaderas de fijación universal (8 unidades mínimo)🔧 Tornillería de acero inoxidable A2-70 completa📐 Elementos de nivelación y ajuste de ángulo 10°🛡️ Sistema anti-vibración y estabilizadores🔗 Conectores de ensamblaje rápido K2 Systems📋 Manual de instalación y certificaciones
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas solares residenciales en techos planos de viviendas unifamiliares y multifamiliares con espacio limitado
🏢 Proyectos ComercialesAzoteas de edificios comerciales, oficinas, naves industriales y centros de distribución que requieren máxima eficiencia espacial
🏭 Aplicaciones IndustrialesPlantas industriales, almacenes logísticos y parques empresariales con grandes superficies disponibles en techos planos
🌾 Instalaciones AgrícolasSistemas agrovoltaicos, bodegas rurales y establos que buscan autoconsumo energético con estructuras robustas
⛽ Estaciones de ServicioMarquesinas y techos de gasolineras que requieren instalación rápida y alta resistencia a cargas de viento
🏥 Infraestructura CríticaHospitales, centros de datos y telecomunicaciones que necesitan respaldo energético con montaje certificado y duradero
Preguntas Frecuentes
¿Qué dimensiones de paneles solares son compatibles con este kit?
El kit K2-LT-4P-1134-10-R está diseñado para paneles solares de hasta 1134mm de ancho en orientación horizontal. Es compatible con la mayoría de módulos monocristalinos y policristalinos estándar de 400W a 550W con marcos de 40-50mm de espesor, incluyendo modelos de LONGi, JA Solar, Trina, Canadian Solar, Jinko y otras marcas principales.
¿El ángulo de 10 grados es fijo o ajustable?
Este modelo tiene ángulo de inclinación fijo de 10 grados, optimizado para latitudes medias (entre 15° y 35°) donde proporciona excelente balance entre captación anual y auto-limpieza. Para otras latitudes o ángulos diferentes, K2 Systems ofrece versiones del kit con inclinaciones de 5°, 15°, 20° y 30° que deben solicitarse por separado según la ubicación geográfica del proyecto.
¿Qué tipo de superficie de montaje requiere este sistema?
El kit está diseñado principalmente para techos planos (azoteas de concreto, membranas impermeabilizantes, techos metálicos planos) y superficies de suelo niveladas. Requiere lastre adicional o anclaje mecánico según el tipo de superficie y las cargas de viento locales. Para techos inclinados superiores a 5° se recomienda consultar con un ingeniero estructural para calcular el sistema de fijación apropiado.
¿Cómo resiste vientos de hasta 200 km/h?
La certificación de 200 km/h se logra mediante diseño estructural reforzado con perfiles de aluminio de alta resistencia, sistema de triangulación de cargas, tornillería de acero inoxidable grado marino y dimensionamiento según normas IEC 61215 y ASCE 7-10. La resistencia real depende del método de anclaje (lastrado o fijación mecánica), exposición del sitio y cálculos de carga de viento local que debe realizar un ingeniero certificado.
¿Qué herramientas se necesitan para la instalación?
La instalación requiere herramientas básicas: llave de torque calibrada (para apretar tornillos según especificación de 15-20 Nm), destornilladores, nivel de burbuja, cinta métrica, taladro con brocas para concreto (si se ancla mecánicamente), y llave allen métrica. El sistema de conectores de ensamblaje rápido de K2 Systems no requiere soldadura ni herramientas especializadas, permitiendo instalación por dos técnicos en aproximadamente 2-3 horas.
¿Se puede ampliar el sistema en el futuro?
Sí, el diseño modular de K2 Systems permite ampliaciones futuras manteniendo la misma línea de producto. Se pueden agregar filas adicionales de 4 paneles utilizando kits idénticos K2-LT-4P-1134-10-R, o conectar con sistemas de diferente capacidad (2, 6, 8 paneles) de la misma serie. Es importante mantener separaciones estructurales adecuadas entre filas (mínimo 30-50cm) para evitar sombras y permitir mantenimiento.
