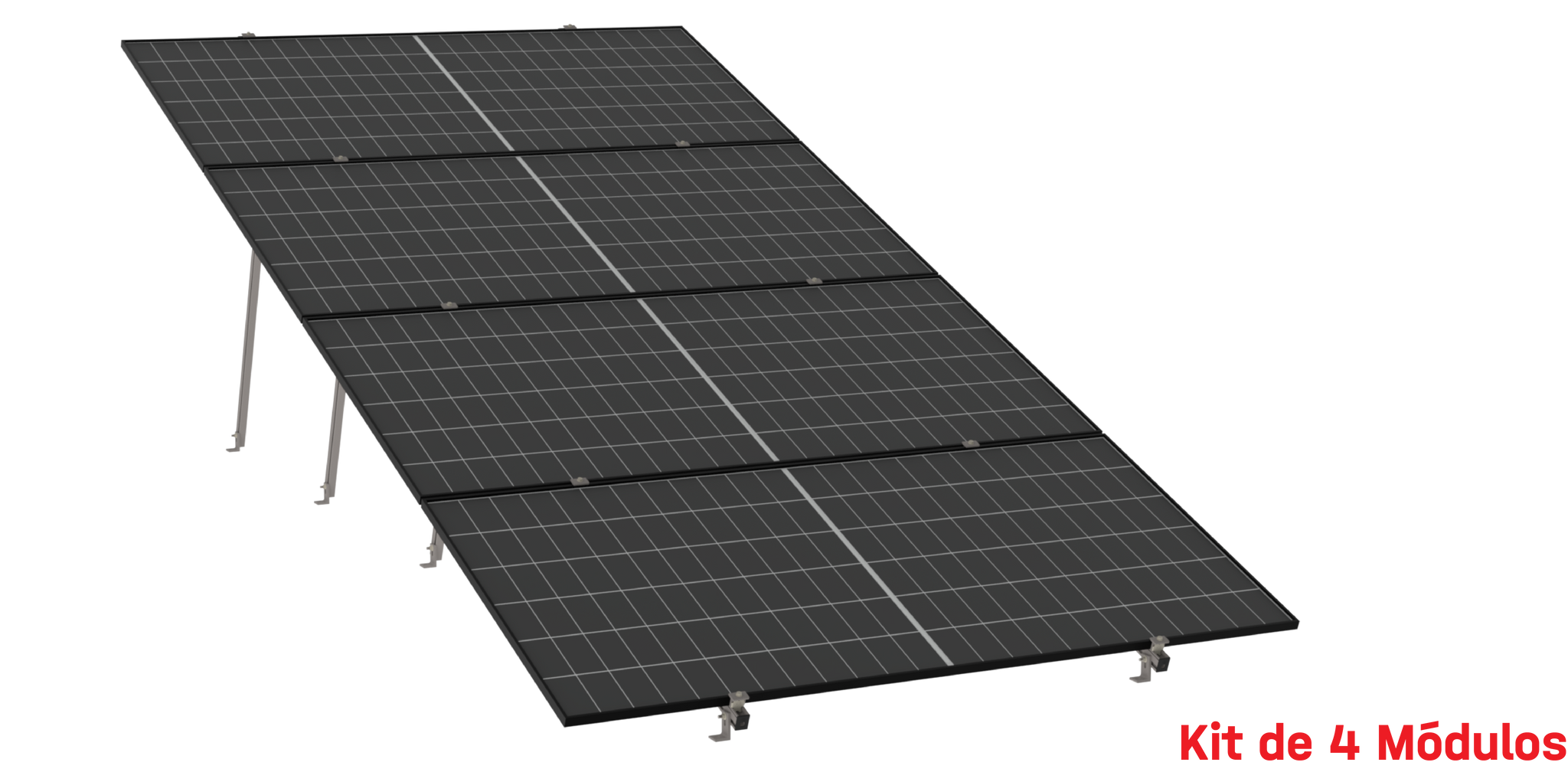

Kit de K2 en horizontal para 4 paneles a 20° hasta 1134mm - 160km/h
Kit de K2 en horizontal para 4 paneles a 20° hasta 1134mm - 160km/h

Kit de Montaje K2 Horizontal 4 Paneles Solares 20° hasta 1134mm 160km/h K2 Systems K2-LT-4P-1134-20

Precio normal: $ 5,580.99 MXN
Precio en oferta
$ 4,359.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.

745 en stock
745 en stock
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Kit de Montaje K2 Horizontal 4 Paneles Solares 20° hasta 1134mm 160km/h K2 Systems K2-LT-4P-1134-20

Modelo K2-LT-4P-1134-20 | Marca K2 Systems

4 Paneles SolaresMontaje HorizontalInclinación 20°Hasta 1134mmResistencia 160km/hAluminio Anodizado

El sistema de montaje K2-LT-4P-1134-20 es una estructura profesional diseñada para instalación de 4 paneles solares en configuración horizontal con ángulo de inclinación fijo de 20°, certificado para soportar vientos de hasta 160 km/h según estándares internacionales de carga mecánica. Este kit pre-ensamblado está optimizado para módulos fotovoltaicos con longitud máxima de 1134 mm y ofrece compatibilidad universal con paneles de diferentes fabricantes gracias a su sistema de rieles ajustables en aluminio de grado estructural.

Fabricado por K2 Systems, líder alemán en soluciones de montaje fotovoltaico desde 2004, este kit incluye todos los componentes necesarios para instalación completa: rieles de aluminio anodizado AL6005-T5, abrazaderas de fijación de panel con protección EPDM, conectores estructurales galvanizados, y herrajes de anclaje universales compatibles con techos de teja, lámina y concreto. El diseño modular permite instalación rápida mediante sistema click-in sin herramientas especiales, reduciendo tiempo de montaje en 40% comparado con sistemas convencionales.

La geometría de 20° está calculada para maximizar captación solar en latitudes entre 15°N y 30°N (zona centro de México) con aprovechamiento energético superior al 94% anual. El sistema incorpora canales de drenaje integrados que evitan acumulación de agua y permiten ventilación natural del módulo fotovoltaico, extendiendo vida útil del sistema. Certificaciones TÜV y cumplimiento con normativa NEC Article 690 para instalaciones fotovoltaicas garantizan seguridad estructural y eléctrica.

Beneficios Principales

  • Resistencia estructural certificada: Diseño calculado para soportar vientos de hasta 160 km/h y cargas de nieve de 1.2 kN/m², ideal para zonas con condiciones climáticas variables y exposición a rachas de viento intensas.
  • Instalación rápida y sencilla: Sistema de ensamble modular con conectores click-in que reduce tiempo de instalación hasta 40%, no requiere soldadura ni herramientas especializadas, solo llave allen y torquímetro calibrado.
  • Compatibilidad universal: Ajustable para módulos fotovoltaicos de 60 a 72 celdas con longitudes de 950mm a 1134mm, compatible con marcas como JA Solar, Trina, LONGi, Canadian Solar y Jinko entre otras.
  • Durabilidad superior a 25 años: Aluminio anodizado AL6005-T5 resistente a corrosión salina y UV, tornillería de acero inoxidable A2-304, y abrazaderas con insertos EPDM que protegen marco del panel contra micro-fracturas.
  • Optimización energética: Ángulo de 20° calculado para maximizar generación fotovoltaica en zona centro de México, permite ventilación natural que reduce temperatura operativa del módulo en 8-12°C mejorando eficiencia.
  • Seguridad eléctrica integrada: Sistema de puesta a tierra con conectores de continuidad eléctrica incluidos, cumple con NEC Article 690 y NOM-001-SEDE para instalaciones fotovoltaicas residenciales y comerciales.
  • Flexibilidad de anclaje: Herrajes universales incluidos permiten montaje en techos de teja, lámina metálica, concreto y sistemas flotantes, con ajuste de separación entre rieles de 50mm a 200mm.
  • Diseño aerodinámico: Perfil bajo y canales de evacuación de viento reducen turbulencia y cargas por sustentación, minimizando riesgo de desprendimiento en tormentas y huracanes categoría 1-2.

Especificaciones Técnicas

Característica Especificación
Cantidad de Paneles Soportados 4 módulos fotovoltaicos
Orientación de Montaje Horizontal (landscape)
Ángulo de Inclinación 20° fijo
Longitud Máxima de Panel 1134 mm
Resistencia al Viento Hasta 160 km/h (zona eólica III)
Carga de Nieve Máxima 1.2 kN/m²
Material de Rieles Aluminio anodizado AL6005-T5
Material de Tornillería Acero inoxidable A2-304
Tratamiento Superficial Anodizado 15 micrones mínimo
Tipo de Abrazaderas Abrazaderas finales e intermedias con EPDM
Sistema de Conexión Click-in modular sin herramientas especiales
Compatibilidad de Panel Módulos de 60 a 72 celdas (950-1134mm)
Espesor de Marco Compatible 30 mm a 50 mm
Tipos de Techo Compatibles Teja, lámina, concreto, sistemas flotantes
Puesta a Tierra Conectores de continuidad eléctrica incluidos
Certificaciones TÜV, NEC Article 690, NOM-001-SEDE
Vida Útil Estimada Más de 25 años
Peso del Kit Completo Aproximadamente 18-22 kg
Rango de Temperatura Operativa -40°C a +85°C
País de Fabricación Alemania / Unión Europea

Contenido del Paquete

📏 Rieles de aluminio AL6005-T5 para 4 paneles🔩 Abrazaderas finales e intermedias con insertos EPDM⚙️ Conectores estructurales galvanizados🔧 Herrajes de anclaje universales⚡ Conectores de puesta a tierra🔩 Tornillería acero inoxidable A2-304📋 Manual de instalación en español✅ Certificados de calidad TÜV

Aplicaciones Recomendadas

🏠 Instalaciones ResidencialesSistemas fotovoltaicos domésticos de 1-3 kW con 4 paneles, ideal para techos de casa habitación con capacidad estructural mínima de 15 kg/m².
🏢 Proyectos Comerciales PequeñosOficinas, consultorios, pequeños comercios que requieren arreglo de 4 módulos para generación distribuida y reducción de consumo CFE.
🌾 Aplicaciones AgrícolasSistemas de bombeo solar, electrificación de casetas de riego, instalaciones en invernaderos y zonas rurales sin acceso a red eléctrica.
🏗️ Instalaciones en Techos IndustrialesNaves industriales, bodegas y almacenes con techos de lámina metálica o concreto que requieren estructura robusta para zona eólica alta.
⛺ Sistemas Off-GridCabañas, casas de campo, estaciones remotas de telecomunicaciones que operan completamente desconectadas de la red eléctrica convencional.
🔋 Integración con BateríasSistemas híbridos con respaldo de baterías de litio o AGM para almacenamiento de energía y autonomía durante cortes de suministro eléctrico.

Productos Complementarios

Panel Solar Monocristalino 550WMódulo fotovoltaico de alta eficiencia compatible con este sistema de montaje, ideal para maximizar generación en espacios reducidos.
Inversor Híbrido 3kW 24VInversor con capacidad para 4 paneles en serie/paralelo, incluye controlador MPPT y cargador de baterías integrado para sistemas off-grid.
Cable Fotovoltaico 4mm² 100mCable solar certificado UV resistente para interconexión de paneles y conexión a inversor, calibre 4mm² soporta hasta 32A en conduit.
Conectores MC4 ParConectores fotovoltaicos estándar MC4 macho/hembra para conexión rápida y segura entre paneles, rated IP67 para intemperie.
Sistema de Puesta a TierraKit completo de tierra física con varilla copperweld, cable calibre 8 AWG y conectores de compresión para seguridad eléctrica del arreglo.
Tornillos de Anclaje para TechoTaquetes expansivos de acero inoxidable M10x100mm para fijación en concreto, incluye rondanas y arandelas de presión.

Preguntas Frecuentes

¿Este kit es compatible con cualquier marca de panel solar?
Sí, el sistema K2-LT-4P-1134-20 es compatible con la mayoría de paneles solares del mercado que tengan longitud máxima de 1134mm y espesor de marco entre 30-50mm. Esto incluye módulos de 60, 66 y 72 celdas de marcas como JA Solar, Trina Solar, LONGi, Canadian Solar, Jinko, Risen Energy y Astronergy entre otras. Los rieles son ajustables para compensar variaciones dimensionales entre fabricantes. Se recomienda verificar las dimensiones exactas del panel antes de la instalación.
¿Qué tipo de techo se requiere para instalar este sistema de montaje?
El kit K2 incluye herrajes universales compatibles con techos de teja cerámica, lámina metálica, concreto armado y sistemas flotantes. Para techos de teja se requiere estructura de madera o acero de soporte con separación máxima de 90cm entre vigas. En techos de lámina se fija directamente sobre las crestas mediante tornillos autoperforantes. Para concreto se utilizan taquetes expansivos M10 incluidos en el kit. La superficie debe tener capacidad de carga mínima de 15 kg/m² y pendiente entre 5° y 45°.
¿El ángulo de 20° es adecuado para mi ubicación geográfica?
El ángulo de 20° está optimizado para latitudes entre 15°N y 30°N, correspondiente a la zona centro de México (Ciudad de México, Guadalajara, Monterrey, Puebla, Querétaro). Para ubicaciones en el norte del país (Chihuahua, Sonora, Baja California) se recomienda ángulo de 25-30°. Para el sureste (Yucatán, Quintana Roo, Chiapas) el óptimo es 15-18°. Sin embargo, el ángulo de 20° proporciona más del 92% de eficiencia anual en todo el territorio nacional, siendo una solución versátil para la mayoría de instalaciones.
¿Puedo instalar este sistema yo mismo o necesito un instalador certificado?
El sistema K2 está diseñado para facilitar la instalación por parte de técnicos con conocimientos básicos de construcción y electricidad. El manual incluido proporciona instrucciones paso a paso con diagramas ilustrados. Sin embargo, para garantizar la seguridad estructural y eléctrica, se recomienda que la instalación sea realizada por un técnico certificado en sistemas fotovoltaicos. La conexión eléctrica al inversor y a la red debe ser ejecutada por un electricista autorizado según NOM-001-SEDE. Instalaciones residenciales mayores a 500W requieren permiso de CFE en esquema de generación distribuida.
¿Qué mantenimiento requiere el sistema de montaje?
El sistema K2 requiere mantenimiento mínimo debido a sus materiales resistentes a corrosión. Se recomienda inspección visual semestral para verificar: apriete de tornillería (re-torquear a especificación cada 6 meses el primer año, luego anualmente), limpieza de rieles y canales de drenaje para evitar acumulación de hojas y residuos, inspección de abrazaderas EPDM para detectar agrietamiento por UV (reemplazo cada 10-15 años), y verificación de continuidad eléctrica del sistema de tierra. En zonas costeras con exposición salina se recomienda lavado con agua dulce cada 3 meses para prevenir corrosión acelerada.
¿El kit incluye los paneles solares o solo la estructura de montaje?
Este kit K2-LT-4P-1134-20 incluye ÚNICAMENTE el sistema de montaje estructural (rieles, abrazaderas, conectores, tornillería y herrajes de anclaje). Los paneles solares, inversor, cableado fotovoltaico y sistema de tierra se adquieren por separado. Esto permite al instalador seleccionar los módulos fotovoltaicos que mejor se adapten a las necesidades energéticas del proyecto y presupuesto del cliente. Para un sistema completo de 4 paneles se requiere adicionalmente: 4 módulos solares de 400-550W, 1 inversor de 1.5-3kW, cable solar calibre 4-6mm², conectores MC4, y sistema de puesta a tierra.
¿Cuál es la garantía del sistema de montaje K2?
K2 Systems ofrece garantía de 10 años contra defectos de fabricación en materiales y mano de obra para todos sus componentes estructurales. La vida útil esperada del sistema es superior a 25 años bajo condiciones normales de operación. La garantía cubre: rieles de aluminio contra corrosión perforante, abrazaderas y conectores contra fractura por fatiga, y tornillería contra oxidación. No cubre daños por instalación incorrecta, modificaciones no autorizadas, desastres naturales extraordinarios (huracanes categoría 3+), o falta de mantenimiento. Para hacer válida la garantía se requiere registro del producto dentro de 30 días posteriores a la instalación en el portal de K2 Systems.
