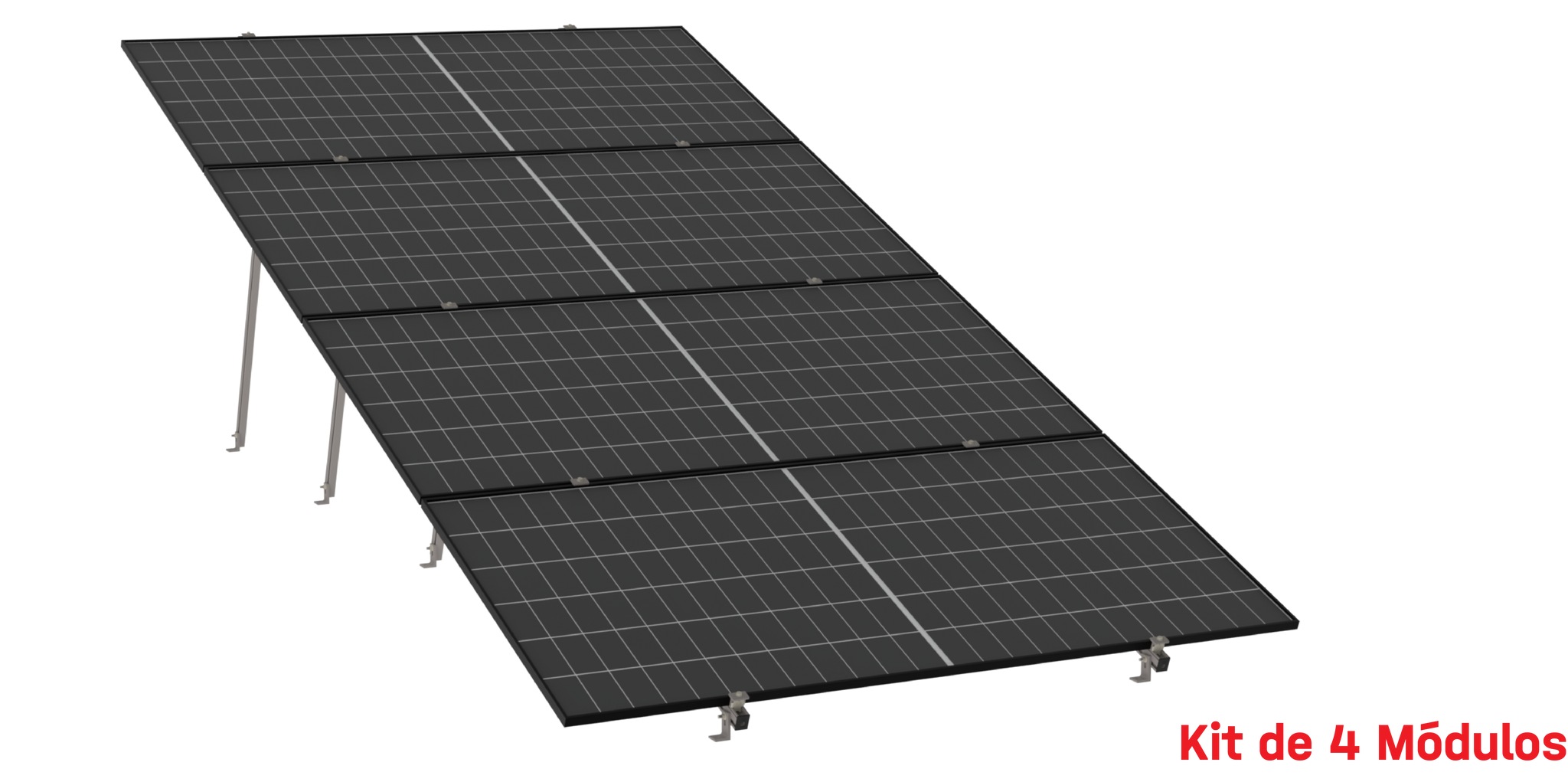

Kit de K2 en Horizontal para 4 Paneles a 20° hasta 1134mm Resistencia 200km/h K2 SYSTEMS K2-LT-4P-1134-20-R
Modelo K2-LT-4P-1134-20-R | Marca K2 SYSTEMS
4 Paneles SolaresOrientación HorizontalInclinación 20°Hasta 1134mmResistencia 200km/hMontaje en Techo
El kit K2-LT-4P-1134-20-R es un sistema de montaje horizontal para instalaciones fotovoltaicas de 4 paneles solares con inclinación fija de 20°, diseñado para paneles de hasta 1134mm de ancho y certificado para resistir cargas de viento de hasta 200 km/h según normativas internacionales. Este sistema utiliza los rieles y componentes K2 SingleRail con tornillería en acero inoxidable A2-304 para máxima durabilidad en ambientes exteriores.
Este kit de montaje está fabricado en aluminio 6005-T5 anodizado y acero inoxidable, garantizando una vida útil superior a 25 años con resistencia a la corrosión y condiciones climáticas extremas. El sistema K2 es compatible con la mayoría de paneles fotovoltaicos de marco estándar de 30-50mm de espesor, permitiendo instalaciones rápidas y seguras en techos inclinados, planos o estructuras metálicas.
La configuración horizontal optimiza el espacio disponible en techos con orientación norte-sur, mientras que el ángulo de 20° proporciona un balance óptimo entre captación solar y resistencia estructural. El kit incluye todos los componentes necesarios para una instalación profesional: rieles, ganchos de techo, abrazaderas de panel, tornillería y elementos de fijación certificados.
Beneficios Principales
- Sistema de montaje certificado para cargas de viento hasta 200 km/h y nieve según EN 1991-1-4
- Diseño horizontal optimizado para 4 paneles solares de hasta 1134mm de ancho
- Inclinación fija de 20° para máxima eficiencia en latitudes medias
- Fabricado en aluminio 6005-T5 anodizado y acero inoxidable A2-304 resistente a la corrosión
- Compatible con paneles de marco estándar de 30-50mm de espesor
- Instalación rápida mediante sistema de rieles K2 SingleRail con abrazaderas de montaje
- Vida útil garantizada superior a 25 años en condiciones ambientales extremas
- Cumple con normativas internacionales IEC 61215 y certificación TÜV para montaje solar
Especificaciones Técnicas
| Característica |
Especificación |
| Capacidad de Paneles |
4 unidades |
| Orientación |
Horizontal |
| Ángulo de Inclinación |
20° fijo |
| Ancho Máximo de Panel |
1134mm |
| Resistencia al Viento |
200 km/h (55.5 m/s) |
| Material Rieles |
Aluminio 6005-T5 anodizado |
| Material Tornillería |
Acero inoxidable A2-304 |
| Espesor Marco Panel Compatible |
30-50mm |
| Sistema de Montaje |
K2 SingleRail |
| Vida Útil Garantizada |
>25 años |
| Normativas |
EN 1991-1-4, IEC 61215, TÜV |
| Tipo de Instalación |
Techos inclinados, planos, estructuras metálicas |
| Temperatura de Operación |
-40°C a +85°C |
Contenido del Paquete
Rieles de aluminio K2 SingleRailGanchos de techo ajustablesAbrazaderas de panel (8 unidades)Tornillería acero inoxidable A2-304Elementos de fijación y anclajeTapas terminales para rielesManual de instalación
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas solares en techos de viviendas con configuración de 4 paneles para autoconsumo
🏢 Proyectos ComercialesMontaje en techos de naves industriales y edificios comerciales con orientación horizontal
⚡ Sistemas Off-GridInstalaciones aisladas en zonas rurales con configuración compacta de 4 paneles
🌊 Ambientes CosterosInstalaciones en zonas con alta corrosión gracias a materiales inoxidables certificados
Productos Complementarios
Panel Solar Monocristalino 550WPaneles de alta eficiencia compatibles con marco estándar hasta 1134mm de ancho
Inversor Híbrido 3kWInversor recomendado para sistemas de 4 paneles en configuración residencial
Controlador de Carga MPPT 40AControlador para optimizar producción en instalaciones off-grid con 4 paneles
Cable Fotovoltaico 6mm² 100mCable solar certificado para interconexión de paneles y sistema eléctrico
Preguntas Frecuentes
¿Qué tipo de paneles solares son compatibles con este kit?
El kit K2-LT-4P-1134-20-R es compatible con paneles fotovoltaicos de marco estándar con espesor de 30-50mm y ancho máximo de 1134mm. Funciona con la mayoría de paneles monocristalinos y policristalinos de 60, 72 o 144 células. Se recomienda verificar las dimensiones específicas de sus paneles antes de la instalación.
¿En qué tipo de techos se puede instalar este sistema de montaje?
Este kit K2 es versátil y puede instalarse en techos inclinados de teja, chapa metálica, techos planos mediante lastrado o anclaje, y estructuras metálicas industriales. Los ganchos ajustables incluidos permiten adaptarse a diferentes perfiles de cubierta. Para techos planos se recomienda consultar con un instalador certificado para el cálculo de lastrado según zona de viento.
¿Qué significa la resistencia de 200 km/h?
La certificación de 200 km/h indica que el sistema de montaje ha sido probado según normativa EN 1991-1-4 para resistir cargas de viento equivalentes a 200 kilómetros por hora sin falla estructural. Esto corresponde a zona de viento 3 en la mayoría de códigos de construcción. El diseño incluye factores de seguridad adicionales para garantizar la integridad del sistema en condiciones de tormenta severa.
¿Por qué elegir orientación horizontal en lugar de vertical?
La orientación horizontal es ideal cuando el techo tiene una dimensión este-oeste mayor que norte-sur, permitiendo maximizar el espacio disponible. Con 4 paneles en horizontal se obtiene una configuración más compacta y estable estructuralmente. Además, la orientación horizontal puede facilitar el drenaje de agua y nieve entre paneles en comparación con configuraciones verticales.
¿Cuánto tiempo dura la instalación de este kit?
Un instalador experimentado puede completar el montaje de este kit para 4 paneles en aproximadamente 3-4 horas, incluyendo la preparación del techo, instalación de ganchos, montaje de rieles, colocación de paneles y conexión eléctrica. El sistema K2 SingleRail está diseñado para instalación rápida gracias a sus componentes premontados y sistema de abrazaderas sin necesidad de herramientas especiales.
