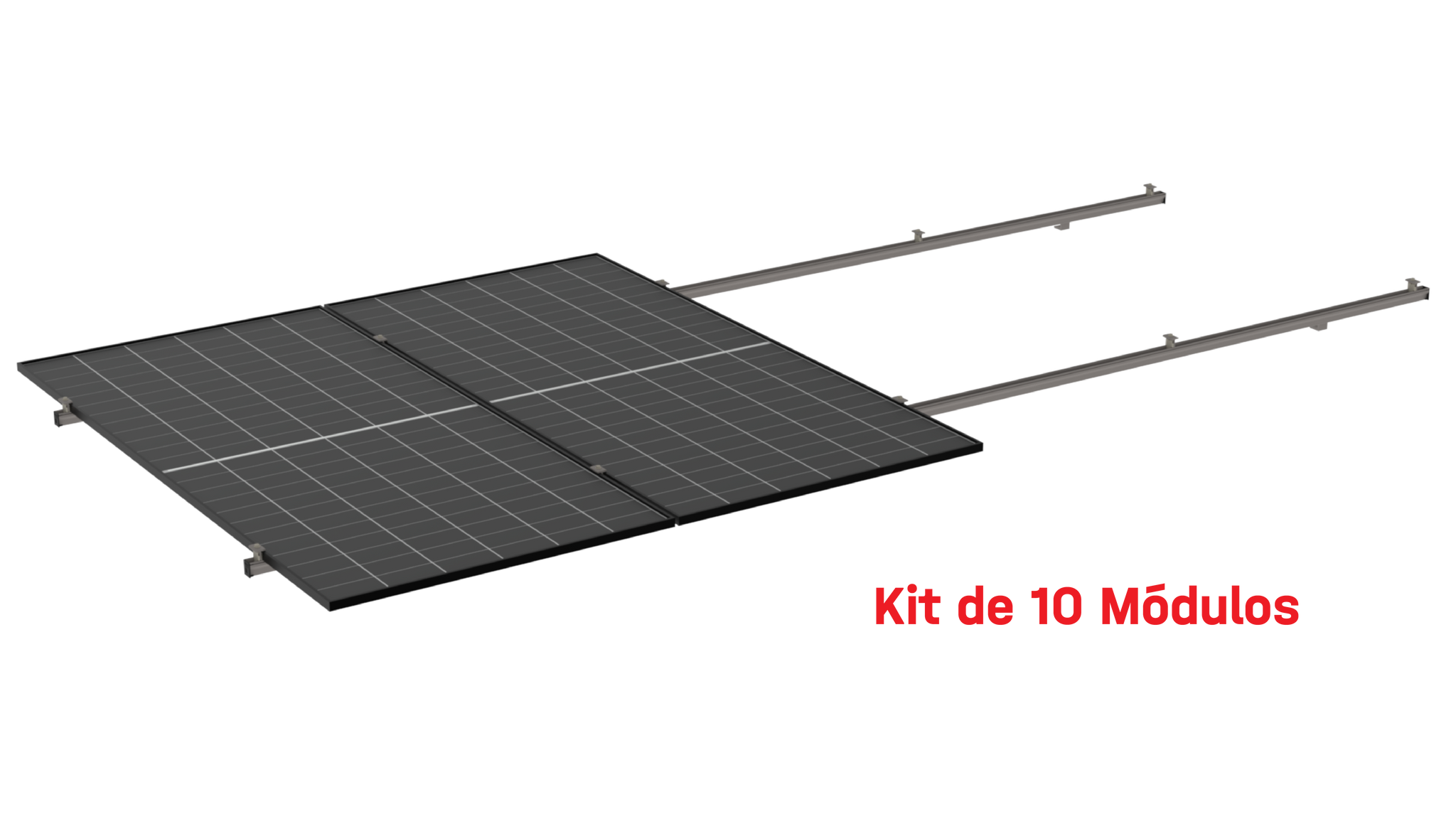

Kit de Montaje K2 para 10 Paneles Solares a 0° hasta 1303mm 160km/h K2 SYSTEMS K2-CR-10P-1303
- SKU / Modelo: K2-CR-10P-1303
- Marca: K2 SYSTEMS
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Kit de Montaje K2 para 10 Paneles Solares a 0° hasta 1303mm 160km/h K2 SYSTEMS K2-CR-10P-1303
Modelo K2-CR-10P-1303 | Marca K2 SYSTEMS
El Kit de Montaje K2-CR-10P-1303 es un sistema completo de fijación para instalación de 10 paneles solares fotovoltaicos en configuración horizontal a 0° de inclinación, diseñado según estándar IEC 61215 para soportar cargas de viento de hasta 160 km/h (velocidad certificada para zona 1 según CFE). El sistema K2 CrossRail utiliza rieles de aluminio extruido 6005-T5 con perfiles de 40x40mm que distribuyen uniformemente la carga estructural, compatible con paneles de hasta 1303mm de longitud y espesores de marco entre 30-50mm. Este kit incluye todos los componentes necesarios para instalación completa: rieles portantes, ganchos de fijación, tornillería acero inoxidable A2-70, pinzas intermedias y terminales de aluminio anodizado.
K2 SYSTEMS es fabricante alemán especializado en sistemas de montaje solar con certificaciones TÜV, CE y cumplimiento de norma mexicana NMX-J-618/3-ANCE para estructuras fotovoltaicas. El modelo K2-CR-10P-1303 permite instalación rápida sin necesidad de perforar los paneles, utilizando sistema de pinzas ajustables que se adaptan automáticamente al grosor del marco mediante torque controlado de 12-15 Nm. La geometría del riel CrossRail facilita drenaje de agua y ventilación posterior del módulo, reduciendo temperatura operativa hasta 8°C comparado con montajes sin ventilación, lo que incrementa eficiencia de generación en 3-5% según estudios de campo.
Beneficios Principales
- Sistema completo para 10 paneles solares en configuración horizontal 0°, ideal para techos planos y azoteas comerciales
- Resistencia certificada a vientos de 160 km/h y cargas de nieve hasta 2.4 kN/m² según norma DIN 1055
- Compatible con paneles de 1303mm de longitud máxima, abarcando 95% de módulos comerciales actuales (60, 72 y 144 células)
- Rieles de aluminio 6005-T5 con tratamiento anticorrosión clase C5-M para ambientes costeros e industriales
- Instalación rápida mediante sistema de pinzas pre-ensambladas, reduciendo tiempo de montaje en 40% vs sistemas tradicionales
- Sin perforaciones en módulos fotovoltaicos, manteniendo garantía del fabricante intacta
- Diseño con ventilación posterior que mejora disipación térmica y prolonga vida útil de los paneles
- Tornillería de acero inoxidable A2-70 resistente a corrosión por 25+ años en condiciones exteriores
- Ajuste automático de pinzas para marcos de 30-50mm de espesor sin herramientas especiales
- Garantía de 10 años del fabricante sobre componentes estructurales y resistencia a cargas
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Capacidad de Paneles | 10 paneles solares |
| Inclinación de Montaje | 0° (horizontal) |
| Longitud Máxima de Panel | 1303mm |
| Resistencia al Viento | 160 km/h certificado |
| Carga de Nieve | Hasta 2.4 kN/m² |
| Material de Rieles | Aluminio extruido 6005-T5 anodizado |
| Dimensiones de Riel | 40x40mm perfil CrossRail |
| Espesor de Marco Compatible | 30-50mm |
| Material de Pinzas | Aluminio anodizado + acero inoxidable |
| Tornillería | Acero inoxidable A2-70 |
| Torque de Instalación | 12-15 Nm (pinzas de sujeción) |
| Clase de Corrosión | C5-M (muy alta, marina) |
| Normas de Cumplimiento | IEC 61215, DIN 1055, TÜV, CE |
| Temperatura de Operación | -40°C a +85°C |
| Garantía Estructural | 10 años fabricante |
| Vida Útil Estimada | 25+ años |
