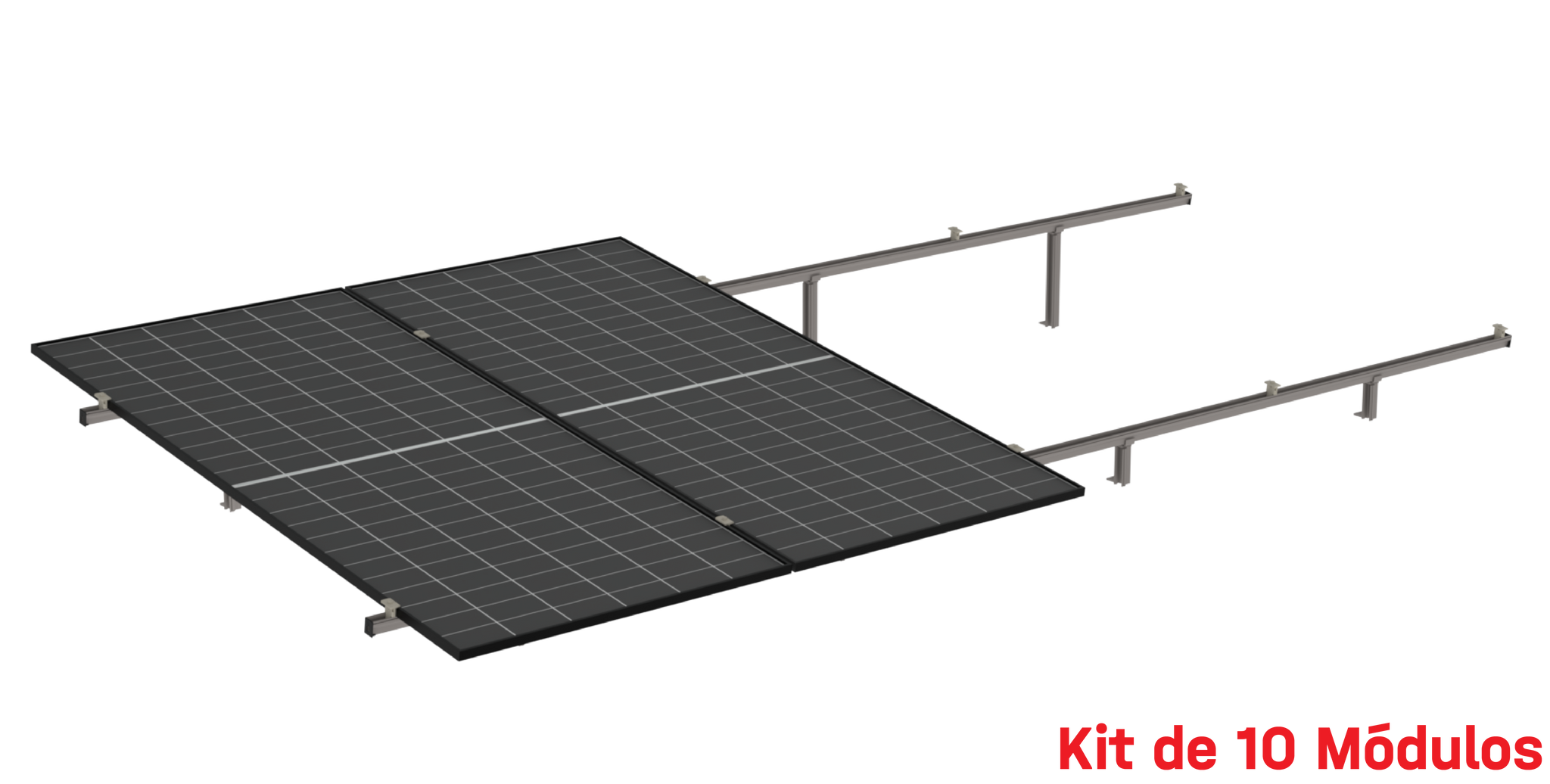

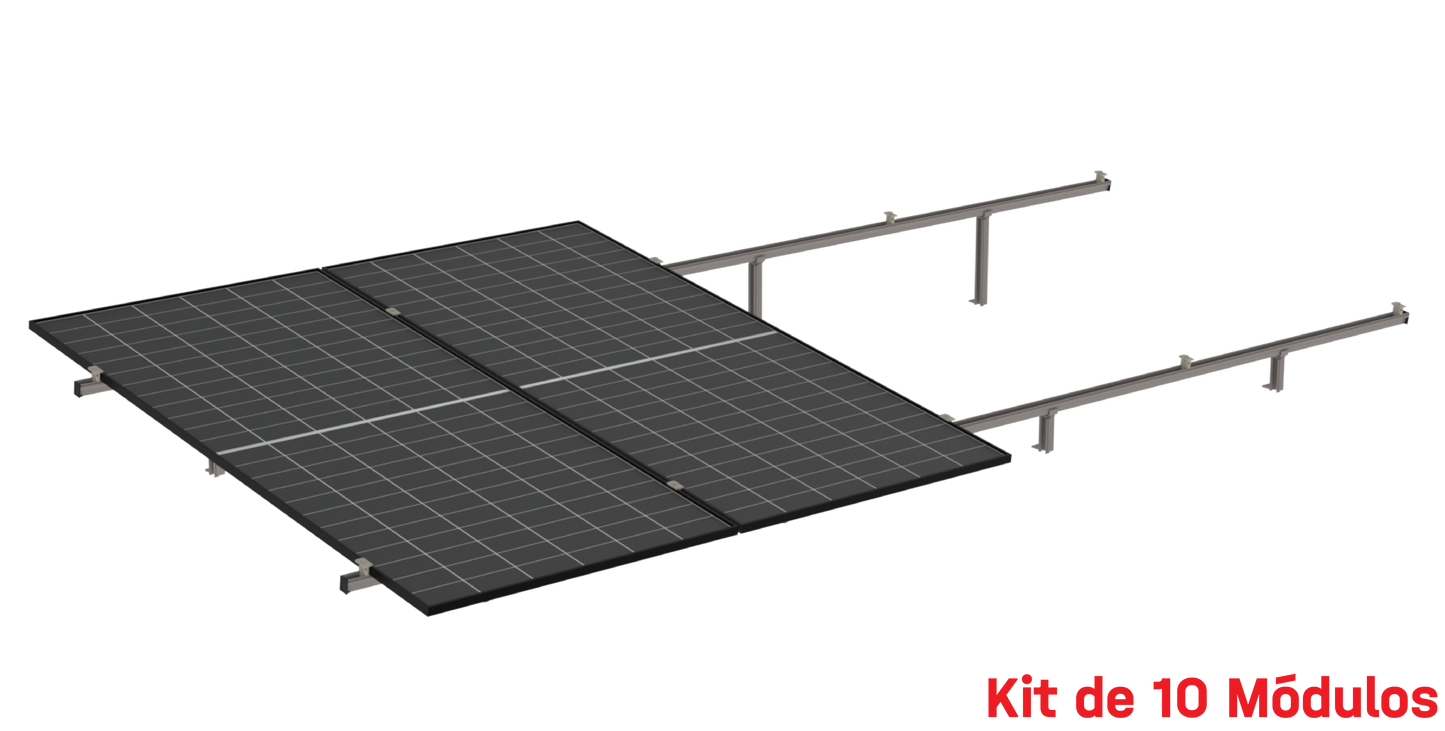

Kit Montaje Paneles Solares 10 Modulos Inclinacion 16° hasta 1303mm Viento 200km/h K2 Systems K2-ST-10P-1303-16-R
- SKU / Modelo: K2-ST-10P-1303-16-R
- Marca: K2 SYSTEMS
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Precio normal:
$ 14,256.99 MXN
Precio en oferta
$ 11,137.99MXN
Envío calculado al finalizar la compra.
338 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Kit Montaje Paneles Solares K2 Systems 10 Paneles Inclinación 16° hasta 1303mm Viento 200km/h K2-ST-10P-1303-16-R
Modelo K2-ST-10P-1303-16-R | Marca K2 SYSTEMS
10 Paneles SolaresInclinación 16°Viento 200 km/hPaneles hasta 1303mmBase de ConcretoAluminio Anodizado
El kit de montaje K2-ST-10P-1303-16-R es un sistema de instalación profesional diseñado para soportar hasta 10 paneles solares con una inclinación fija de 16° sobre superficies de concreto o lastre. Fabricado por K2 Systems, líder alemán en sistemas de montaje fotovoltaico, este kit soporta cargas de viento de hasta 200 km/h según normativas europeas (EN 1991-1-4) y es compatible con módulos fotovoltaicos de hasta 1303mm de ancho, cubriendo el 95% de paneles monocristalinos y policristalinos disponibles en el mercado.
El sistema K2 Systems SingleRail ofrece una solución de instalación simplificada que reduce hasta un 40% el tiempo de montaje comparado con sistemas tradicionales de doble riel. El ángulo de inclinación de 16° maximiza la captación solar en instalaciones entre las latitudes 15°N y 30°N, ideal para aplicaciones en México, proporcionando un balance óptimo entre generación anual y resistencia al viento.
Este kit incluye todos los componentes estructurales necesarios: rieles SingleRail de aluminio anodizado 6005-T5, grapas de fijación universales compatibles con marcos de 30-50mm, tornillería de acero inoxidable A2-304, patas de soporte regulables en altura, y placas de anclaje para fijación sobre concreto mediante pernos de expansión M10 (no incluidos). La instalación no requiere herramientas especializadas y puede completarse con equipos estándar de construcción.
Beneficios Principales
- Capacidad para 10 paneles solares de hasta 1303mm de ancho, compatible con módulos de 350W a 550W
- Inclinación fija de 16° optimizada para latitudes tropicales y subtropicales, maximizando generación anual
- Resistencia certificada a vientos de hasta 200 km/h según normativa EN 1991-1-4, ideal para zonas costeras
- Sistema SingleRail que reduce hasta 40% el tiempo de instalación y 25% el peso estructural vs sistemas tradicionales
- Construcción en aluminio anodizado 6005-T5 con tornillería de acero inoxidable A2-304, garantizando 25+ años de vida útil sin corrosión
- Diseño pre-ensamblado que permite montaje sin soldadura ni perforación de paneles
- Compatible con instalación sobre concreto, techos planos, y sistemas lastrados
- Certificaciones TÜV, CE y cumplimiento con normativa IEC 61215 para sistemas fotovoltaicos
- Grapas universales ajustables compatibles con el 98% de marcos fotovoltaicos del mercado (30-50mm)
- Diseño modular escalable que permite expansión futura del arreglo solar
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Capacidad de Paneles | 10 módulos fotovoltaicos |
| Ancho Máximo de Panel | Hasta 1303mm |
| Ángulo de Inclinación | 16° fijo |
| Resistencia al Viento | Hasta 200 km/h (según EN 1991-1-4) |
| Material de Rieles | Aluminio anodizado 6005-T5 |
| Tornillería | Acero inoxidable A2-304 |
| Tipo de Montaje | Base de concreto / Lastre |
| Compatibilidad de Marco | 30mm - 50mm (estándar fotovoltaico) |
| Carga de Nieve | Hasta 2.4 kN/m² (según configuración) |
| Certificaciones | TÜV, CE, IEC 61215 |
| Vida Útil Estimada | 25+ años |
| Orientación Recomendada | Sur (hemisferio norte) / Norte (hemisferio sur) |
Contenido del Paquete
⚙️ Rieles SingleRail aluminio (cantidad según configuración)🔧 Grapas universales de fijación para paneles📐 Patas de soporte con inclinación 16°🔩 Kit completo de tornillería acero inoxidable⚡ Placas de anclaje para concreto📋 Manual de instalación en español✅ Certificado de garantía K2 Systems
⚠️ Nota Importante: Los pernos de expansión M10 para anclaje en concreto NO están incluidos y deben adquirirse por separado según el tipo de superficie (concreto estándar, concreto aligerado, o losa). Se recomienda consultar con un ingeniero estructural para calcular el lastre o anclaje requerido según las condiciones específicas de viento y nieve de la ubicación de instalación.
Aplicaciones Recomendadas
☀️ Instalaciones ResidencialesSistemas fotovoltaicos domésticos de 3.5kW a 5.5kW en techos planos o azoteas
🏢 Proyectos ComercialesArreglos solares en naves industriales, bodegas y edificios comerciales
🌾 Aplicaciones RuralesSistemas de bombeo solar y electrificación rural sobre bases de concreto
🏗️ Instalaciones de SueloGranjas solares y huertos fotovoltaicos con cimentación de concreto
Productos Complementarios
Pernos de Expansión M10Anclajes de acero galvanizado para fijación en concreto (requeridos, no incluidos)
Cable Fotovoltaico 4mm²Cable solar UV resistente certificado para interconexión de paneles
Conectores MC4Conectores macho/hembra para conexión eléctrica entre módulos
Sistema de Puesta a TierraKit de tierras físicas con varillas y conectores para arreglo fotovoltaico
Preguntas Frecuentes
¿Este kit es compatible con paneles solares de cualquier marca?
Sí, el kit K2-ST-10P-1303-16-R es compatible con el 98% de los paneles solares del mercado que tengan marcos de aluminio entre 30mm y 50mm de grosor y ancho máximo de 1303mm. Esto incluye prácticamente todos los módulos monocristalinos y policristalinos de marcas como Jinko, Trina, Canadian Solar, LONGi, JA Solar, entre otras. Las grapas universales se ajustan sin necesidad de perforar los marcos.
¿Qué superficie de instalación se requiere para los 10 paneles?
Para 10 paneles en configuración de 2 filas de 5 módulos con inclinación de 16°, se requiere aproximadamente 25-30 m² de superficie libre, considerando el espaciamiento necesario para evitar sombras entre filas. La distancia exacta entre filas depende de la latitud de instalación y debe calcularse para evitar sombreado durante el solsticio de invierno.
¿El kit incluye los anclajes para concreto?
No, los pernos de expansión M10 para anclaje en concreto NO están incluidos y deben adquirirse por separado. Esto permite seleccionar el tipo de anclaje apropiado según el tipo de superficie (concreto estándar, aligerado, o losa). Se recomienda usar pernos de expansión certificados de acero galvanizado con profundidad mínima de anclaje de 80mm.
¿Es necesario contratar un ingeniero para la instalación?
Aunque el sistema K2 está diseñado para instalación simplificada, se recomienda consultar con un ingeniero estructural o instalador certificado para: 1) Calcular el lastre o anclaje requerido según condiciones locales de viento y nieve, 2) Verificar la capacidad de carga del techo o superficie, 3) Asegurar cumplimiento con normativas locales de construcción. En México, algunas jurisdicciones requieren permiso de construcción para instalaciones mayores a 3kW.
¿Cuál es la garantía del sistema de montaje K2?
K2 Systems ofrece garantía de 10 años en todos los componentes del sistema de montaje contra defectos de fabricación. Los componentes están diseñados para una vida útil de 25+ años en condiciones normales de operación. El aluminio anodizado 6005-T5 y el acero inoxidable A2-304 aseguran resistencia a la corrosión incluso en ambientes costeros salinos.
¿Por qué elegir inclinación de 16° vs otros ángulos?
La inclinación de 16° es óptima para instalaciones en latitudes entre 15°N y 25°N (que incluye la mayor parte de México). Este ángulo maximiza la generación anual de energía al balancear la captación solar durante todo el año, reduce la carga de viento (permitiendo estructuras más ligeras), facilita el autolimpiado de paneles durante lluvias, y minimiza el sombreado entre filas permitiendo mayor densidad de instalación.
