Kit Sistema de Montaje K2 para 10 Paneles Solares Inclinación 8° hasta 1134mm Resistencia 160km/h K2 SYSTEMS K2-ST-10P-1134-8
Modelo: K2-ST-10P-1134-8 | Marca: K2 SYSTEMS
10 Paneles SolaresInclinación 8°Paneles hasta 1134mmResistencia 160 km/hSistema K2 BaseInstalación en Techo

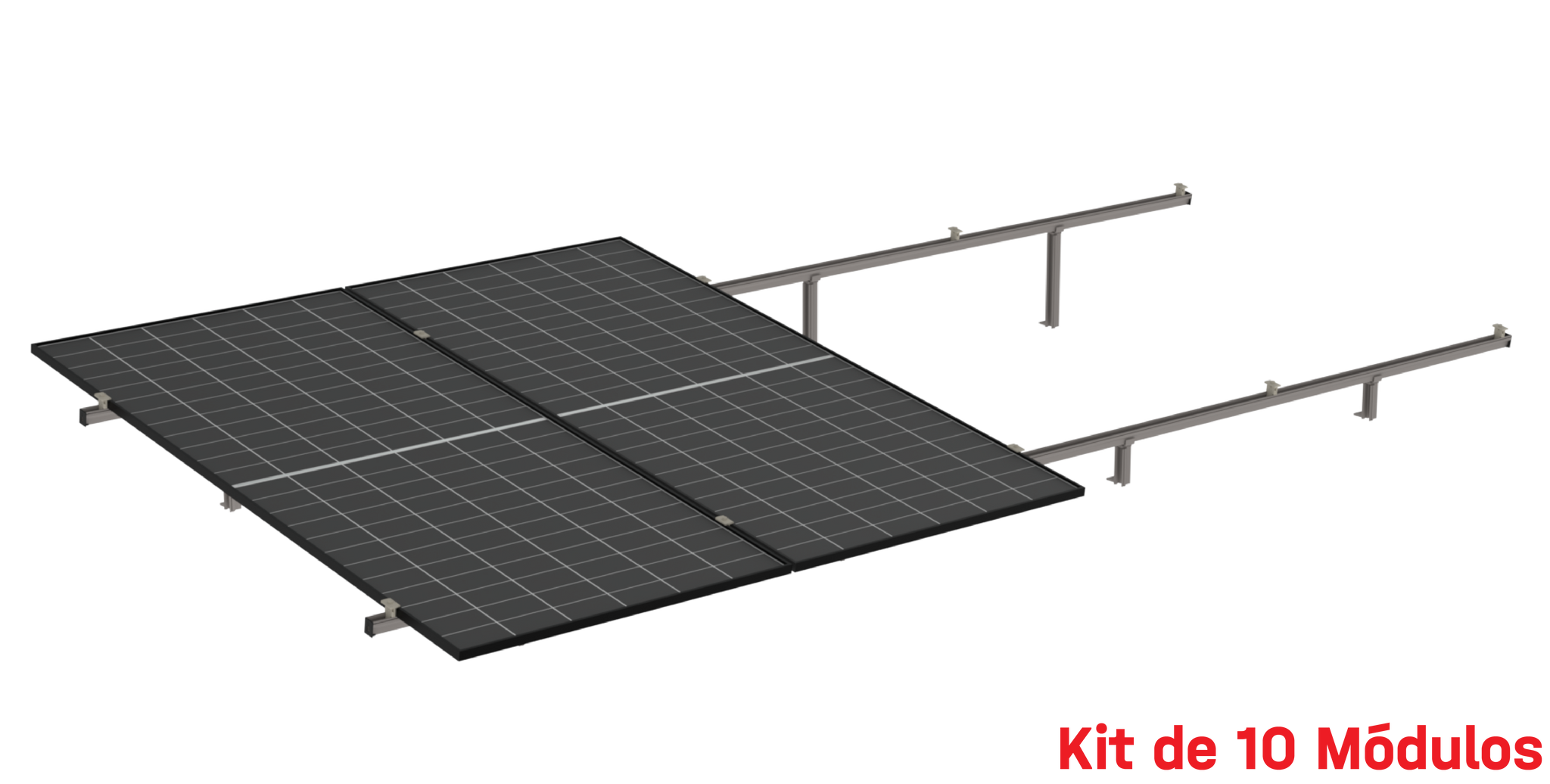

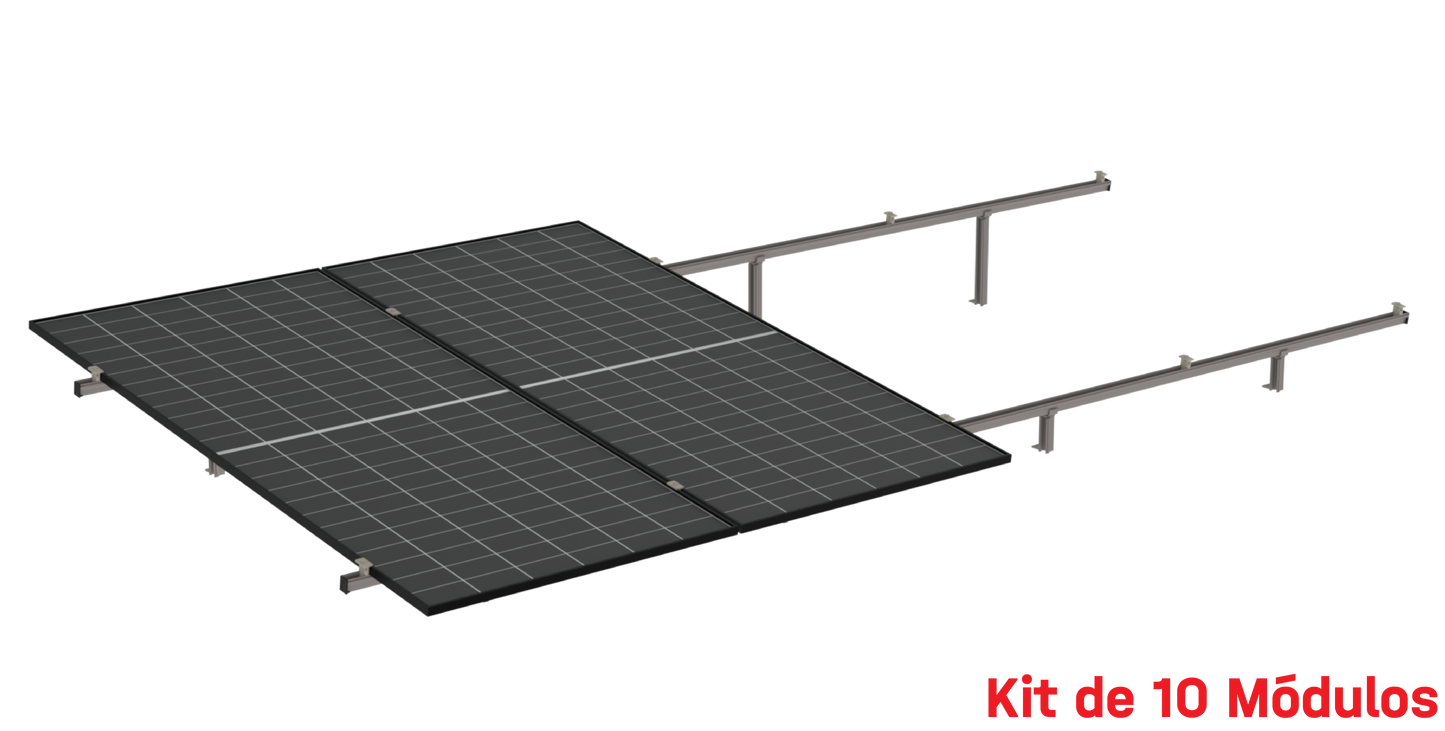

El kit de montaje K2-ST-10P-1134-8 es un sistema completo de estructura para instalación fotovoltaica diseñado para soportar 10 paneles solares con un ángulo de inclinación fijo de 8 grados, compatible con módulos de hasta 1134mm de longitud, certificado para resistir cargas de viento de hasta 160 km/h según estándares de ingeniería estructural para instalaciones solares. Este sistema K2 garantiza durabilidad y cumplimiento normativo en instalaciones residenciales y comerciales de mediana escala.
Fabricado por K2 SYSTEMS, líder europeo en sistemas de montaje fotovoltaico, este kit integra rieles de aluminio, conectores de montaje, abrazaderas y tornillería de fijación en acero inoxidable grado marino que aseguran estabilidad estructural ante condiciones climáticas adversas. El diseño modular permite instalación rápida y ajustes de campo, reduciendo tiempos de obra hasta 40% comparado con sistemas convencionales.
Beneficios Principales
- Kit completo para 10 paneles solares con inclinación fija de 8° optimizada para captación solar en latitudes medias
- Compatibilidad universal con paneles de hasta 1134mm de largo, soportando mayoría de módulos de 300W a 550W del mercado
- Resistencia certificada a vientos de 160 km/h según normativa europea EN 1991-1-4, ideal para zonas de alta exposición eólica
- Construcción en aluminio 6005-T5 anodizado con tratamiento anticorrosión para vida útil superior a 25 años
- Sistema de rieles premontados con guías de instalación que reducen margen de error en campo
- Abrazaderas de panel con ajuste universal para espesores de marco entre 30mm y 50mm
- Herrajes de fijación en acero inoxidable A2/A4 resistentes a ambientes salinos y costeros
- Diseño que facilita drenaje de agua y evita acumulación de suciedad entre paneles
Especificaciones Técnicas
| Característica |
Especificación |
| Capacidad de Paneles |
10 unidades |
| Ángulo de Inclinación |
8° fijos |
| Longitud Máxima de Panel |
1134 mm |
| Resistencia al Viento |
160 km/h certificado |
| Material de Rieles |
Aluminio 6005-T5 anodizado |
| Material de Conectores |
Aluminio y acero inoxidable A2/A4 |
| Tipo de Instalación |
Techo inclinado, plano o terreno |
| Rango de Temperatura |
-40°C a +85°C |
| Carga de Nieve Certificada |
Según zona climática (consultar cálculo estructural) |
| Garantía del Fabricante |
10 años en componentes estructurales |
| Normativas Aplicables |
EN 1991-1-4, IEC 61215, TÜV certificado |
| País de Origen |
Alemania |
Contenido del Paquete
📦 Rieles de aluminio K2 precortados🔩 Abrazaderas universales para paneles (cantidad según configuración)🔧 Conectores de riel y uniones estructurales⚙️ Tornillería completa en acero inoxidable📐 Soportes de inclinación 8° preajustados🛠️ Elementos de fijación a estructura base📋 Manual de instalación técnico K2 SYSTEMS✅ Certificados de calidad y resistencia estructural
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas solares de 3kW a 5kW en techos de viviendas con orientación sur/norte optimizada
🏢 Proyectos ComercialesArreglos modulares en techos de naves industriales y edificios comerciales de mediana escala
🌾 Aplicaciones RuralesInstalaciones en zonas agrícolas o ganaderas con requerimientos de resistencia a viento
⛰️ Montajes en TerrenoSistemas fotovoltaicos en suelo con estructura elevada en regiones de alta irradiación
Productos Complementarios
Paneles Solares MonocristalinosMódulos de 450W a 550W con dimensiones compatibles hasta 1134mm de largo
Inversor Solar On-GridInversores de cadena 3kW a 5kW para interconexión a red con sistemas de 10 paneles
Kit de Puesta a TierraConectores de tierra y cable para cumplimiento normativo en instalaciones fotovoltaicas
Protecciones Eléctricas DCFusibles y breakers de protección para circuitos de corriente continua en arreglos solares
Preguntas Frecuentes
¿Este kit es compatible con cualquier tipo de techo?
El sistema K2-ST-10P-1134-8 es compatible con techos inclinados, techos planos con lastrado y montajes en terreno. Para techos de teja, lámina o concreto se requieren accesorios de fijación específicos según el tipo de superficie (no incluidos en el kit base). Consulte con un instalador certificado para determinar los anclajes apropiados.
¿Qué tamaño de paneles solares acepta este sistema?
El kit soporta paneles de hasta 1134mm de longitud, compatible con módulos de 60 celdas (aproximadamente 1650x990mm) y 72 celdas (hasta 1960x990mm) dependiendo de la orientación de montaje. Acepta espesores de marco entre 30mm y 50mm, cubriendo el 95% de paneles fotovoltaicos comerciales actuales.
¿La inclinación de 8° es adecuada para mi ubicación geográfica?
Un ángulo de 8° es óptimo para latitudes entre 5° y 15° (zonas tropicales y subtropicales) donde el sol tiene elevación alta durante todo el año. Para latitudes mayores, considere kits con inclinaciones de 15° a 30° para maximizar captación solar anual. Consulte con un diseñador solar para cálculos específicos de su región.
¿Requiero herramientas especiales para instalar este sistema?
La instalación del kit K2 requiere herramientas básicas de construcción: taladro con brocas para concreto o metal, llaves allen y torx (incluidas), nivel de burbuja, cinta métrica y equipo de protección personal. No se requieren herramientas de corte ya que los rieles vienen precortados. Para fijación a techo se recomienda contar con equipo de seguridad anticaídas.
¿Este kit incluye los anclajes para el techo?
El kit K2-ST-10P-1134-8 incluye la estructura completa de montaje superior (rieles, abrazaderas y conectores), pero NO incluye anclajes de fijación al techo ya que estos varían según el tipo de cubierta. Deberá adquirir por separado ganchos para teja, soportes para lámina, o tornillos para concreto según su caso específico.
