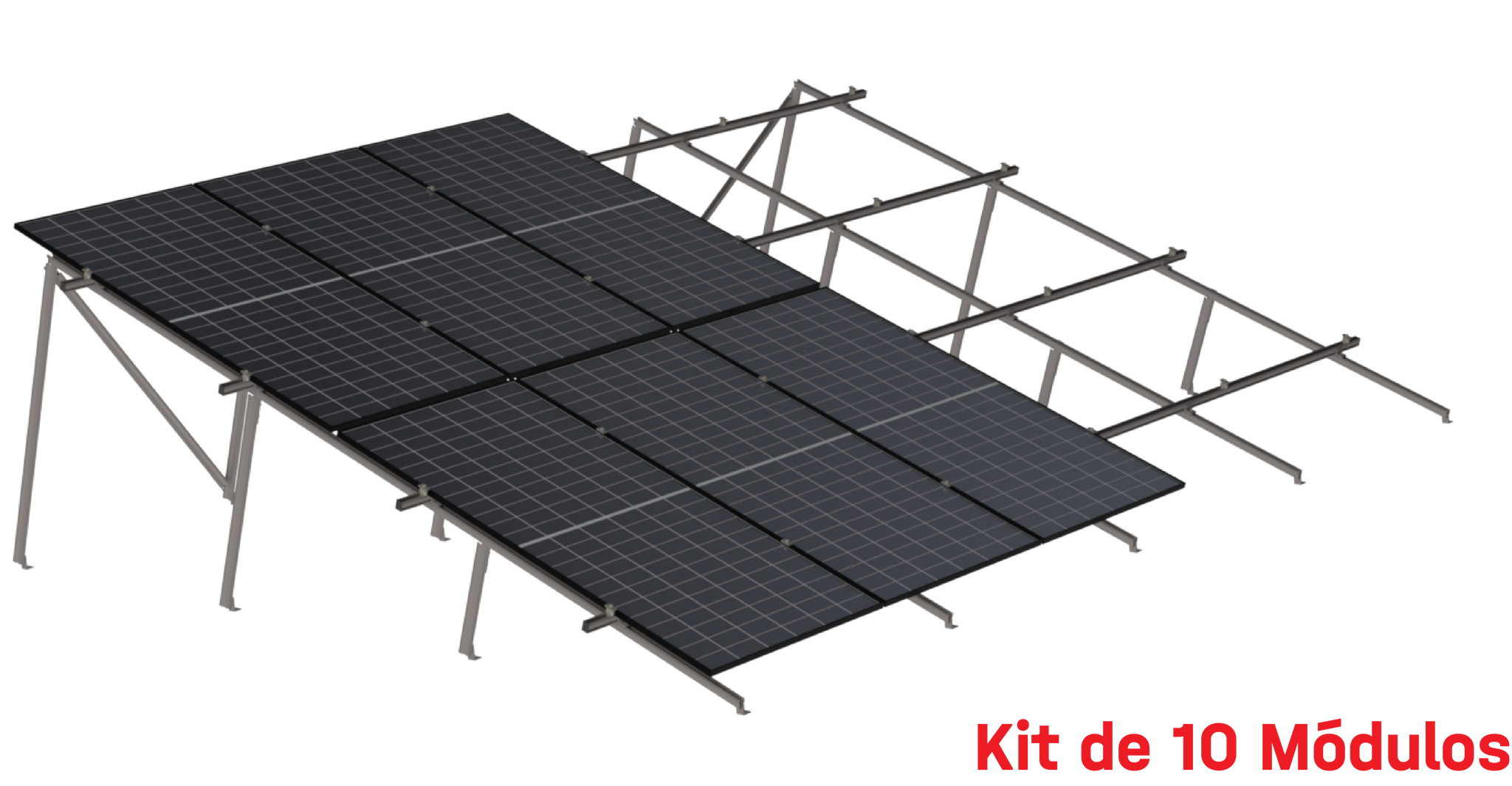

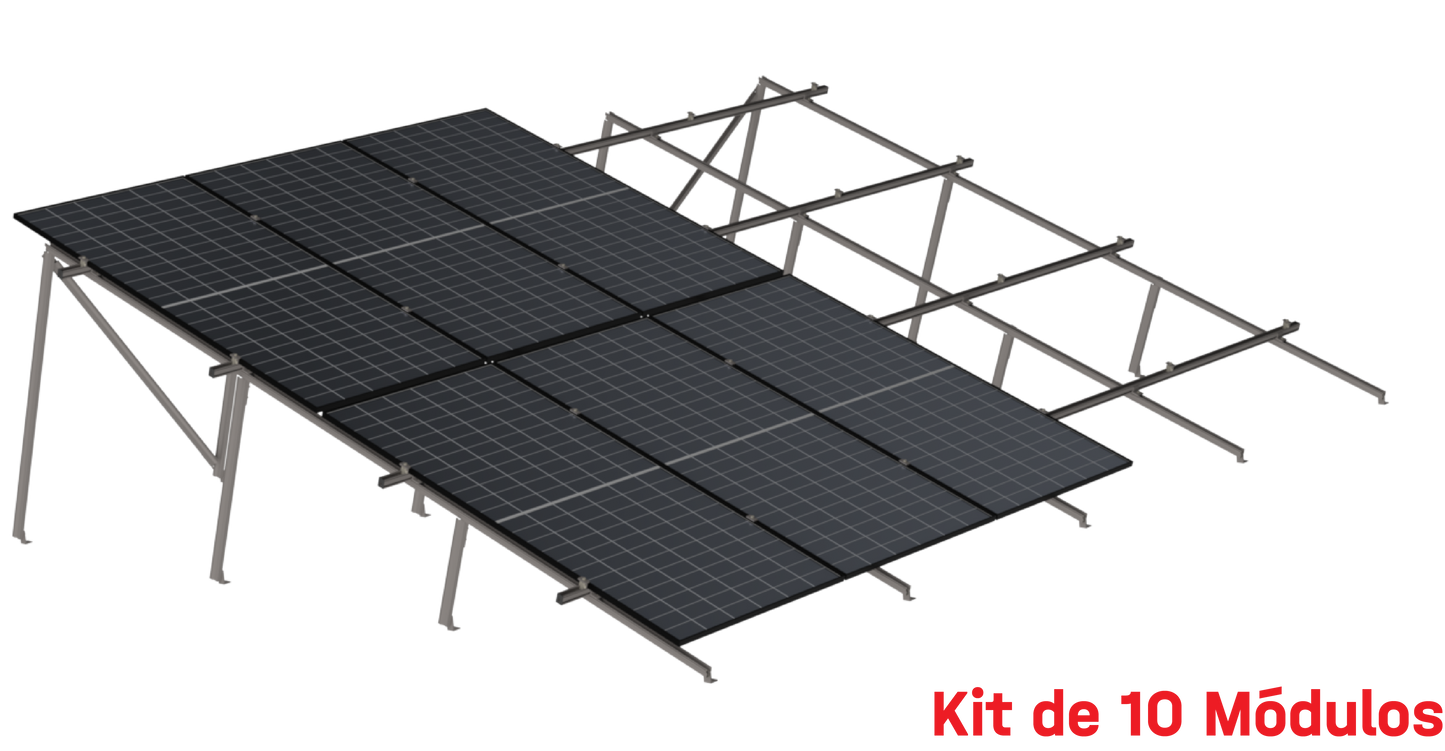

Kit de Montaje K2 para 10 Paneles Solares 2 Filas 20° hasta 1303mm Resistencia 160 km/h K2 SYSTEMS K2-MR-2X5P-1303-20
Modelo K2-MR-2X5P-1303-20 | Marca K2 SYSTEMS
10 Paneles SolaresConfiguración 2 FilasInclinación 20°Paneles hasta 1303mmResistencia 160 km/hSistema Completo
El Kit de Montaje K2 modelo K2-MR-2X5P-1303-20 es un sistema de estructura profesional para instalación de 10 paneles solares distribuidos en dos filas con inclinación de 20°, compatible con módulos fotovoltaicos de hasta 1303 mm de longitud. Este sistema de montaje está certificado para resistir velocidades de viento de hasta 160 km/h según estándares internacionales de carga mecánica, garantizando una instalación segura y duradera en condiciones climáticas adversas. Fabricado por K2 SYSTEMS, líder mundial en sistemas de montaje fotovoltaico, ofrece ingeniería alemana de precisión y compatibilidad con la mayoría de paneles solares del mercado.
Este kit completo incluye todos los componentes necesarios para el montaje estructural: rieles de aluminio anodizado de alta resistencia, ganchos de fijación, tornillería de acero inoxidable, abrazaderas para módulos y elementos de conexión. El diseño modular permite una instalación rápida y eficiente, reduciendo tiempos de trabajo en sitio hasta un 40% comparado con sistemas convencionales. La inclinación optimizada de 20° proporciona un balance ideal entre captura solar y estabilidad aerodinámica para la mayoría de latitudes, maximizando la producción energética anual.
Los componentes del sistema K2 cumplen con normativas internacionales IEC 61215 y son compatibles con diferentes tipos de techo incluyendo lámina, concreto y estructura metálica. El sistema permite expansión futura y mantenimiento sencillo gracias a su diseño inteligente de conexiones rápidas. Ideal para instalaciones residenciales, comerciales e industriales que requieren confiabilidad a largo plazo con garantía de fabricante respaldada por más de 15 años de experiencia en el mercado fotovoltaico global.
Beneficios Principales
- Sistema completo certificado para 10 paneles solares en configuración óptima de 2 filas, maximizando espacio disponible en cubierta
- Resistencia certificada a vientos de hasta 160 km/h y cargas de nieve según normativas internacionales EN 1991-1-4
- Compatibilidad universal con paneles solares de hasta 1303 mm de longitud, incluyendo módulos de 72 celdas y formatos estándar
- Inclinación fija de 20° optimizada para máxima captación solar en la mayoría de ubicaciones geográficas de México
- Componentes de aluminio anodizado y acero inoxidable con protección anticorrosión garantizada por 25 años
- Sistema de montaje rápido con conexiones pre-ensambladas que reduce tiempo de instalación hasta 40%
- Ingeniería alemana K2 SYSTEMS con certificaciones TÜV y compatibilidad con códigos de construcción locales
- Diseño modular que permite expansión futura y reconfiguración sin necesidad de reemplazar estructura completa
Especificaciones Técnicas
| Característica |
Especificación |
| Capacidad de Paneles |
10 módulos solares (configuración 2x5) |
| Disposición |
2 filas de 5 paneles cada una |
| Inclinación |
20° fija |
| Longitud Máxima Panel |
1303 mm |
| Resistencia al Viento |
160 km/h certificado |
| Material Rieles |
Aluminio anodizado AL6005-T5 |
| Tornillería |
Acero inoxidable A2/A4 |
| Tipo de Cubierta |
Lámina, concreto, estructura metálica |
| Normativas |
EN 1991-1-4, IEC 61215 |
| Garantía Estructura |
25 años anticorrosión |
| Temperatura Operación |
-40°C a +85°C |
| Peso Aproximado Kit |
45-55 kg (completo) |
Contenido del Paquete
📦 Rieles de aluminio anodizado perfil K2📦 Ganchos de fijación a techo📦 Abrazaderas para módulos (20 unidades)📦 Tornillería de acero inoxidable completa📦 Elementos de conexión riel-riel📦 Tapas terminales de rieles📦 Documentación técnica y manual de instalación📦 Certificados de cumplimiento normativo
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesTechos de viviendas unifamiliares con sistemas fotovoltaicos de 3-4 kW para autoconsumo y ahorro energético
🏢 Proyectos ComercialesNaves industriales, bodegas y edificios comerciales con cubiertas metálicas o de concreto para generación solar
🌾 Aplicaciones AgrícolasInstalaciones en granjas, invernaderos y zonas rurales con requerimientos de energía solar distribuida
⚡ Sistemas Off-GridInstalaciones autónomas en locaciones remotas combinadas con banco de baterías y controladores solares
Productos Complementarios
Paneles Solares MonocristalinosMódulos de 400-550W compatibles con dimensiones de hasta 1303mm para maximizar generación
Controladores de Carga MPPTReguladores solares 40-60A para optimizar la captación energética del arreglo fotovoltaico
Inversores HíbridosEquipos de conversión DC/AC 3-5kW para instalaciones on-grid o sistemas con respaldo de baterías
Cable Fotovoltaico CertificadoCable solar 10AWG o 12AWG con doble aislamiento UV resistente para interconexión de módulos
Conectores MC4Conectores certificados para conexiones seguras entre paneles y sistema de cableado
Sistema de Tierras FísicasKit de puesta a tierra para estructura metálica y protección contra descargas atmosféricas
Preguntas Frecuentes
¿Este kit es compatible con cualquier marca de panel solar?
Sí, el sistema K2 es universalmente compatible con paneles solares de hasta 1303 mm de longitud, lo que incluye módulos estándar de 60 y 72 celdas de marcas como Canadian Solar, JA Solar, Trina, LONGi, Jinko y la mayoría de fabricantes del mercado. Las abrazaderas ajustables permiten acomodar diferentes espesores de marco (30-50mm típicamente).
¿Qué tipo de techo requiere este sistema de montaje?
El kit K2-MR-2X5P-1303-20 es compatible con cubiertas de lámina metálica (trapezoidal o acanalada), concreto y estructura metálica. Cada tipo de techo requiere ganchos de fijación específicos que se seleccionan según el perfil. Para techos inclinados existentes, verifique que la estructura soporte la carga adicional de 15-20 kg/m² (paneles + estructura). En techos planos se pueden usar lastres o anclajes químicos.
¿La inclinación de 20° es adecuada para mi ubicación en México?
La inclinación de 20° es óptima para la mayoría del territorio mexicano (latitudes 15°-32°N). Proporciona un balance ideal entre captación solar anual y estabilidad aerodinámica. Para Ciudad de México, Guadalajara, Monterrey y la mayoría de ciudades, 20° ofrece entre 95-98% de la producción óptima teórica. En zonas muy al norte (Chihuahua, Sonora) una inclinación de 25-30° sería marginal mente mejor, pero 20° sigue siendo excelente.
¿Qué herramientas necesito para la instalación?
Herramientas básicas requeridas: taladro percutor con brocas para concreto o metal (según techo), llaves de torque ajustables, nivel de burbuja o láser, flexómetro, llave Allen (incluida generalmente), desarmador de cruz y plano. Para instalaciones en altura se requiere equipo de seguridad: arnés, líneas de vida y escaleras certificadas. La instalación típica para 10 paneles toma 4-6 horas con dos personas capacitadas.
¿El sistema incluye todo lo necesario para la instalación completa?
El kit incluye toda la estructura de montaje (rieles, abrazaderas, tornillería de unión). NO incluye: paneles solares, ganchos específicos de fijación a techo (se venden por separado según tipo de cubierta), cable fotovoltaico, conectores MC4, ni sistema eléctrico (inversor, controlador). Los ganchos de techo deben seleccionarse según el tipo específico de cubierta: lámina trapezoidal, lámina acanalada, teja, concreto, etc.
¿Cuál es la garantía del sistema K2 y qué cubre?
K2 SYSTEMS ofrece garantía de 25 años contra corrosión en componentes de aluminio y 10 años en funcionalidad estructural. La garantía cubre defectos de fabricación, degradación prematura del anodizado y fallas en tornillería de acero inoxidable. NO cubre daños por instalación incorrecta, modificaciones no autorizadas, eventos extraordinarios (huracanes categoría 5, terremotos superiores a magnitud 8) ni desgaste por mantenimiento inadecuado. Conserve factura y certificado de instalación.
