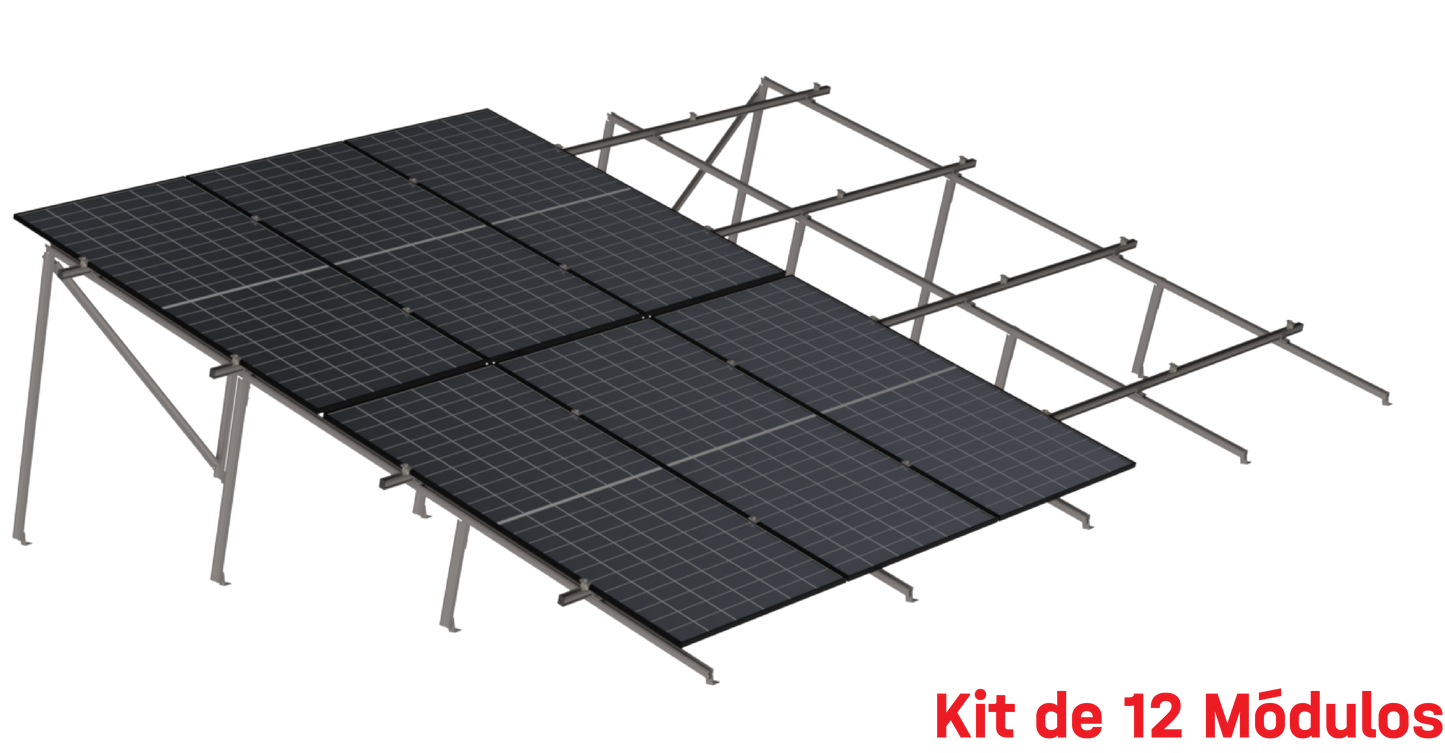

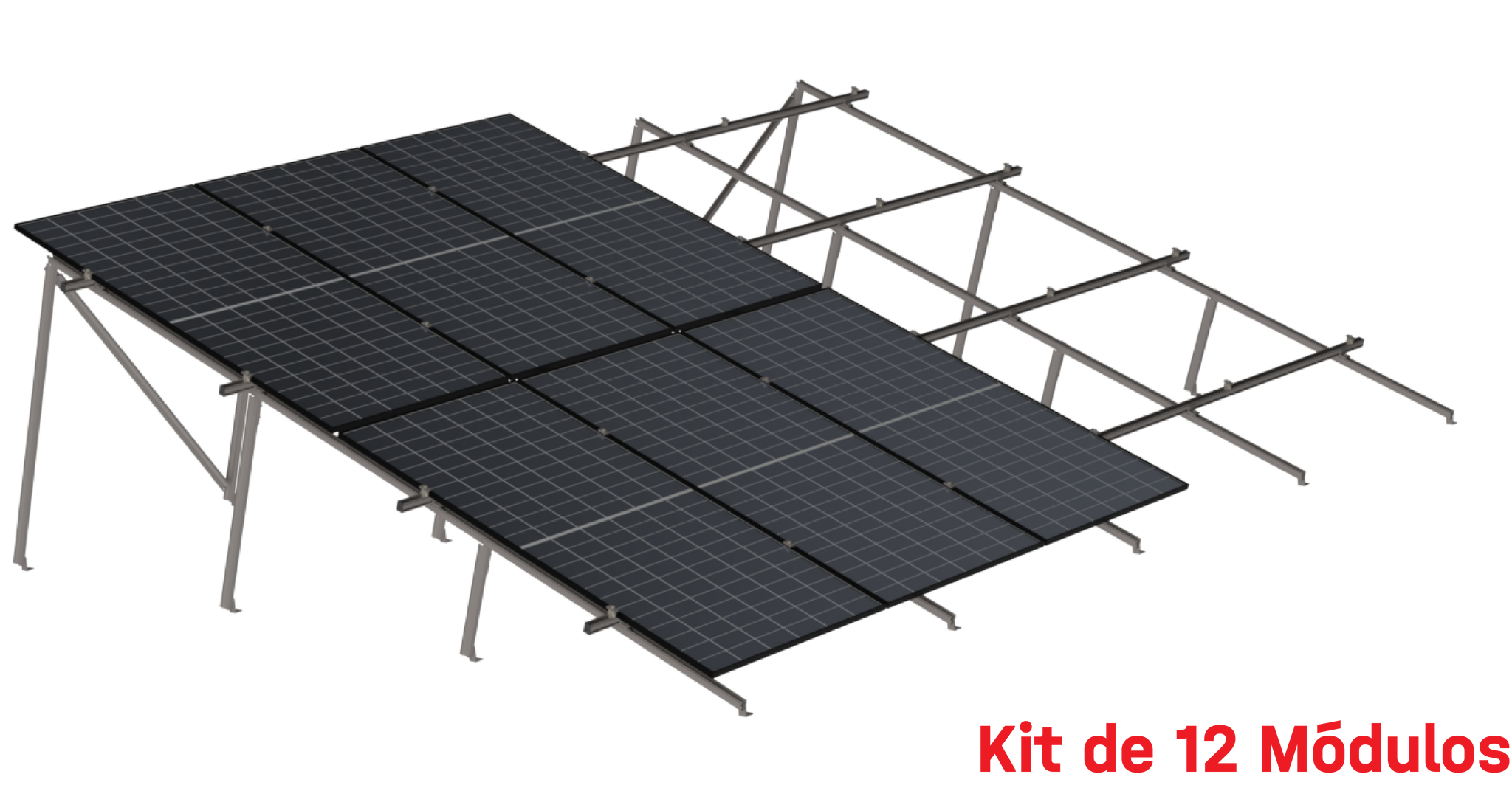

Kit K2 Systems para 12 Paneles Solares 2 Filas 10° hasta 1134mm Resistencia 160km/h K2-MR-2X6P-1134-10
Modelo K2-MR-2X6P-1134-10 | Marca K2 SYSTEMS
12 Paneles Solares2 Filas ParalelasInclinación 10°Altura hasta 1134mmResistencia Viento 160 km/hMontaje en Techo
El Kit K2 Systems K2-MR-2X6P-1134-10 es un sistema de montaje profesional diseñado para instalar 12 paneles solares fotovoltaicos en configuración de dos filas paralelas (2x6) con ángulo de inclinación fijo de 10°, certificado para resistir velocidades de viento de hasta 160 km/h. Este kit incluye rieles de aluminio anodizado con altura máxima ajustable hasta 1134 mm, ganchos de sujeción universales compatibles con la mayoría de paneles solares del mercado (marcos de 30-50mm), abrazaderas intermedias y terminales, tornillería de acero inoxidable A2, y elementos de fijación optimizados para techos con cubierta de teja, metálica o membrana impermeable.
K2 Systems es fabricante alemán líder mundial en estructuras de montaje solar, reconocido por sus estándares de ingeniería DIN EN 1090 y certificaciones TÜV que garantizan durabilidad de más de 25 años en condiciones climáticas extremas. El sistema MegaRail de K2 permite expansión modular, ajuste micrométrico de inclinación entre 5° y 60°, y compatibilidad con paneles de 60, 72, 120 y 144 celdas con dimensiones desde 1640 x 990 mm hasta 2384 x 1303 mm. La instalación se completa sin soldadura gracias al sistema de ensamble click-in-place que reduce el tiempo de montaje en un 40% comparado con estructuras convencionales atornilladas.
Este kit K2-MR-2X6P-1134-10 es ideal para proyectos residenciales y comerciales pequeños que requieren máxima estabilidad estructural certificada, cumpliendo con normativas internacionales IEC 61215, UL 2703 y NMX-J-618-ANCE para sistemas fotovoltaicos. Los rieles MegaRail tienen ranuras en T para ajuste longitudinal sin herramientas especiales, acabado anodizado con resistencia a corrosión clase C5-M (ISO 12944), y capacidad de carga de hasta 3.6 kN según pruebas de laboratorio certificadas.
Beneficios Principales
- Kit completo para 12 paneles solares en configuración 2x6 con todos los elementos de fijación y tornillería necesarios
- Resistencia certificada a vientos de hasta 160 km/h y cargas de nieve de 2.4 kN/m² según norma EN 1991-1-4
- Inclinación óptima de 10° para maximizar producción energética en latitudes bajas y medianas (15-30° N/S)
- Altura ajustable hasta 1134 mm que permite ventilación posterior y drenaje de agua en techos planos
- Sistema de montaje sin perforaciones innecesarias en techo mediante fijaciones específicas por tipo de cubierta
- Compatibilidad universal con paneles solares de marco estándar 30-50 mm de espesor
- Instalación rápida mediante sistema click-in-place que reduce tiempo de montaje en 40%
- Aluminio anodizado con resistencia a corrosión clase C5-M garantizada para ambientes marinos e industriales
- Garantía estructural de 10 años del fabricante K2 Systems respaldada por certificación TÜV Rheinland
- Pre-ensamble en fábrica de componentes críticos para minimizar errores de instalación en campo
Especificaciones Técnicas
| Característica |
Especificación |
| Capacidad de Paneles |
12 módulos fotovoltaicos (2 filas x 6 paneles) |
| Ángulo de Inclinación |
10° fijo |
| Altura Máxima |
1134 mm ajustable |
| Resistencia al Viento |
160 km/h certificado |
| Carga de Nieve |
2.4 kN/m² |
| Material Rieles |
Aluminio anodizado EN AW-6005A T6 |
| Material Tornillería |
Acero inoxidable A2-70 / A4-70 |
| Compatibilidad Marco Panel |
30-50 mm de espesor |
| Dimensiones Panel Compatible |
1640-2384 mm largo x 990-1303 mm ancho |
| Tipo de Techo |
Teja, metálico, membrana, plano |
| Clase de Corrosión |
C5-M según ISO 12944 |
| Certificaciones |
TÜV Rheinland, DIN EN 1090, IEC 61215, UL 2703 |
| Garantía Estructural |
10 años del fabricante |
| Vida Útil Estimada |
Más de 25 años |
Contenido del Paquete
⚙️ Rieles MegaRail de aluminio anodizado longitud optimizada🔩 Ganchos de techo universales ajustables🔧 Abrazaderas intermedias para paneles (11 piezas)🔧 Abrazaderas terminales (4 piezas)⚡ Tornillería completa acero inoxidable A2📐 Soportes de elevación ajustables para inclinación 10°🛡️ Elementos de fijación según tipo de techo📋 Manual de instalación en español e inglés📄 Certificados de garantía y cumplimiento normativo
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas fotovoltaicos residenciales de 3-5 kW en techos inclinados o planos con máxima estabilidad estructural
🏢 Proyectos Comerciales PequeñosInstalaciones comerciales hasta 6 kW en edificios de baja altura con requerimientos de certificación TÜV
🌴 Zonas Costeras y MarinasInstalaciones en ambientes salinos con alta corrosión gracias a protección C5-M
⛰️ Regiones con Vientos FuertesProyectos en zonas con velocidades de viento superiores a 120 km/h que requieren certificación estructural
☀️ Latitudes Bajas (15-30°)Optimización de producción energética en regiones cercanas al ecuador con inclinación 10°
🏗️ Techos Planos ComercialesInstalaciones sobre techos de membrana o impermeabilizados con sistema de lastre y elevación
Productos Complementarios
Abrazaderas de TierraConectores de puesta a tierra para continuidad eléctrica entre paneles y estructura metálica según NOM-001-SEDE
Kit de Sellado para TechoMembranas impermeabilizantes, tapajuntas y selladores para puntos de penetración en cubierta
Extensiones de RielRieles MegaRail adicionales para expandir el sistema a más de 12 paneles en configuración modular
Ganchos Específicos por TechoGanchos especializados para teja cerámica, teja asfáltica, lámina trapezoidal o cubierta Deck según tipo de techo
Preguntas Frecuentes
¿Este kit es compatible con cualquier marca de panel solar?
Sí, el kit K2-MR-2X6P-1134-10 es compatible con el 98% de paneles solares del mercado que tengan marco de aluminio con espesor entre 30-50 mm, incluyendo marcas como Canadian Solar, JA Solar, Trina Solar, LONGi, Jinko Solar, Risen Energy y Q-CELLS. Las abrazaderas ajustables permiten adaptar paneles desde 60 hasta 144 celdas con dimensiones entre 1640-2384 mm de largo.
¿La inclinación de 10° es adecuada para mi ubicación geográfica?
La inclinación de 10° es óptima para latitudes entre 15-30° Norte o Sur (zona centro de México, región Caribe, norte de Sudamérica, sur de Estados Unidos). Para maximizar producción anual, el ángulo ideal es aproximadamente igual a la latitud del sitio. En latitudes mayores a 30° se recomienda considerar kits con inclinaciones de 15-35°. Consulte con un instalador certificado para análisis específico de su ubicación.
¿Qué tipos de techo son compatibles con este sistema de montaje?
El kit K2 Systems es compatible con techos de teja cerámica, teja asfáltica (shingle), lámina metálica trapezoidal o acanalada, techos planos con membrana impermeabilizante, cubiertas Deck metálicas, y techos de concreto. Cada tipo de techo requiere ganchos o elementos de fijación específicos que pueden incluirse o adquirirse por separado según la configuración de su pedido.
¿Necesito herramientas especiales para instalar este kit?
No se requieren herramientas especializadas. La instalación se realiza con herramientas convencionales: taladro percutor, llaves Allen métricas, llaves mixtas 10-17 mm, desarmador de impacto, nivel láser o de burbuja, flexómetro y equipo de seguridad para trabajo en altura. El sistema click-in-place de K2 elimina la necesidad de remachado o soldadura. Se recomienda instalación por personal certificado en sistemas fotovoltaicos.
¿Cuál es el tiempo estimado de instalación del kit completo?
Un equipo de 2 instaladores certificados puede completar el montaje del kit K2-MR-2X6P-1134-10 (estructura completa + 12 paneles) en aproximadamente 6-8 horas de trabajo, incluyendo replanteo, fijación al techo, ensamble de rieles, montaje de paneles y conexionado eléctrico. El sistema click-in-place reduce en 40% el tiempo comparado con estructuras convencionales atornilladas. El tiempo puede variar según tipo de techo y condiciones de acceso.
¿El kit incluye los paneles solares o solo la estructura de montaje?
Este kit incluye ÚNICAMENTE la estructura de montaje K2 Systems (rieles, soportes, ganchos, abrazaderas y tornillería). Los 12 paneles solares fotovoltaicos se adquieren por separado. Esto permite al cliente seleccionar la marca, potencia y tecnología de panel que mejor se adapte a su proyecto y presupuesto. Consulte con su proveedor por paquetes completos que incluyan paneles + estructura + inversor.
