Kit de Montaje K2 para 12 Paneles Solares en Dos Filas a 10° hasta 1303mm 200km/h K2 SYSTEMS K2-MR-2X6P-1303-10-R
- SKU / Modelo: K2-MR-2X6P-1303-10-R
- Marca: K2 SYSTEMS
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Precio normal:
$ 22,501.99 MXN
Precio en oferta
$ 17,578.99MXN
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

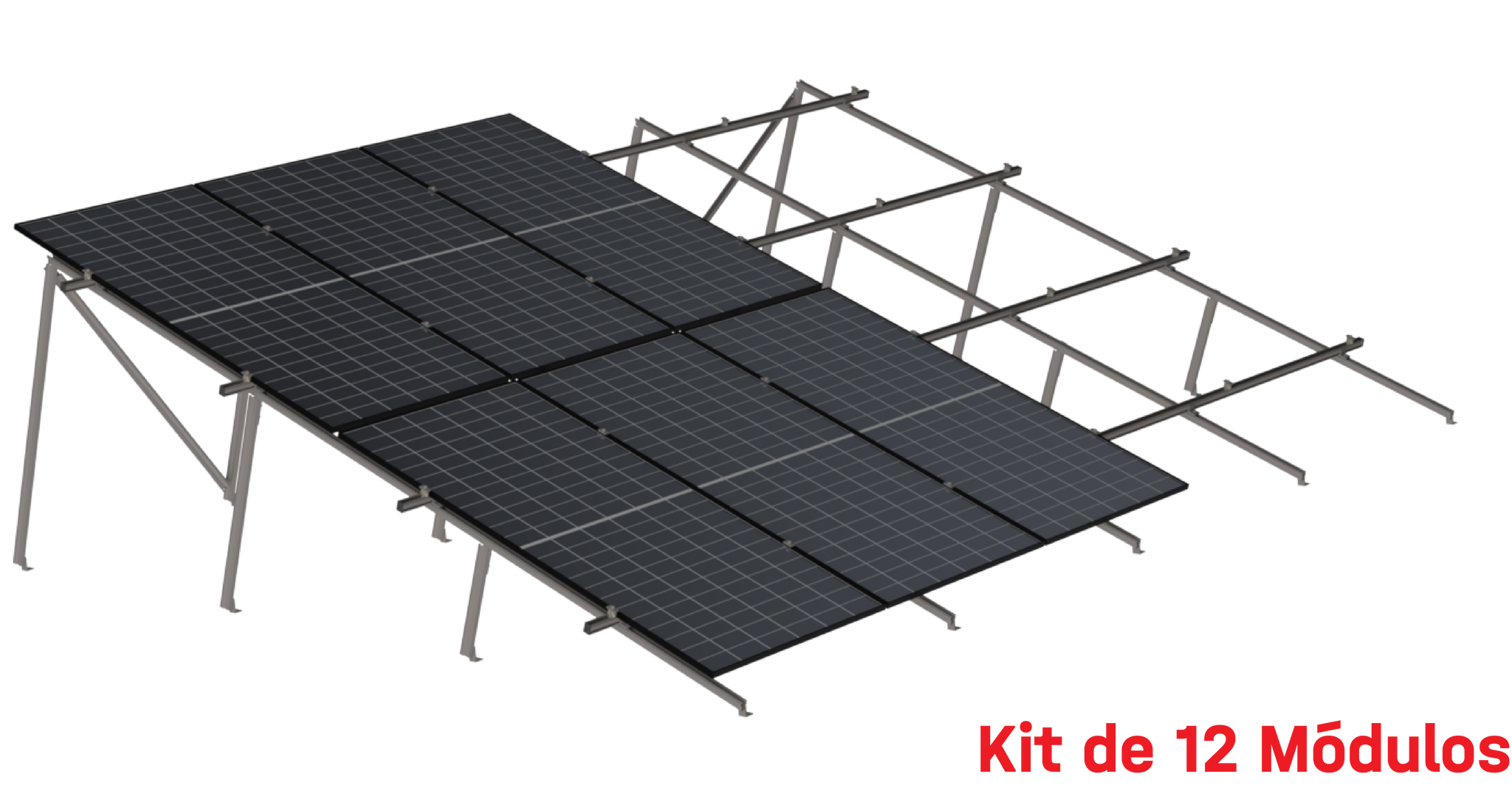

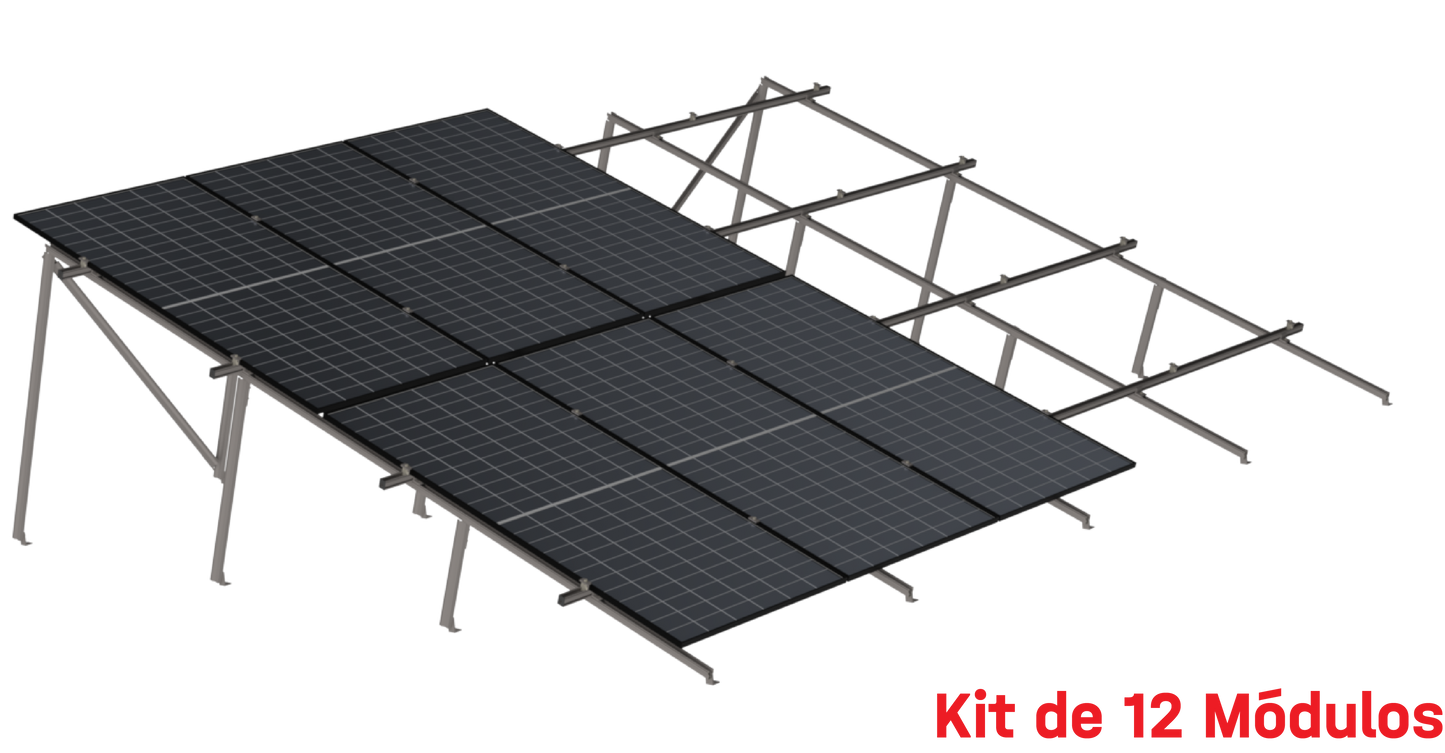

Kit de Montaje K2 para 12 Paneles Solares en Dos Filas a 10° hasta 1303mm 200km/h K2 SYSTEMS K2-MR-2X6P-1303-10-R
Modelo K2-MR-2X6P-1303-10-R | Marca K2 SYSTEMS
12 Paneles SolaresConfiguración 2x6Inclinación 10°Hasta 1303mm AnchoResistencia Viento 200 km/hSistema de Riel K2
El Kit de Montaje K2 para 12 Paneles Solares K2-MR-2X6P-1303-10-R es un sistema completo de estructura de montaje para instalaciones solares fotovoltaicas en tejados con configuración de dos filas (2x6 paneles), ángulo de inclinación de 10° y resistencia certificada a vientos de hasta 200 km/h. Este kit está diseñado para paneles solares con un ancho máximo de 1303 mm y utiliza el sistema de rieles SingleRail de K2 Systems, reconocido internacionalmente por su durabilidad, facilidad de instalación y cumplimiento con estándares de ingeniería estructural europeos y norteamericanos.
K2 Systems es fabricante alemán líder en estructuras de montaje solar con más de 20 años de experiencia y presencia en más de 60 países. Sus sistemas de montaje ofrecen certificaciones TÜV, compatibilidad universal con la mayoría de paneles del mercado, y documentación técnica completa incluyendo cálculos estructurales validados. El modelo K2-MR-2X6P-1303-10-R incluye todos los componentes necesarios: rieles de aluminio extruido, ganchos de techo ajustables, abrazaderas de panel (mid y end clamps), tornillería de acero inoxidable A2/A4, y sistema de conexión a tierra integrado según normativas NEC y CFE.
Este kit está optimizado para instalaciones residenciales y comerciales pequeñas que requieren configuración compacta de 12 paneles (aproximadamente 4-5 kW de capacidad instalada) con orientación fija. La inclinación de 10° es ideal para techos planos o de baja pendiente en latitudes medias, maximizando la captación solar anual. La resistencia estructural certificada de 200 km/h garantiza estabilidad en zonas con condiciones climáticas adversas incluyendo huracanes categoría 3-4.
Beneficios Principales
- Sistema completo todo-en-uno para instalación de 12 paneles solares en configuración 2x6 filas, elimina necesidad de diseño y cálculo estructural por parte del instalador
- Resistencia certificada a vientos de 200 km/h y cargas de nieve según normativa europea EN 1991-1-4, ideal para zonas costeras y montañosas de alto riesgo climático
- Compatibilidad universal con paneles de hasta 1303 mm de ancho, incluyendo marcas líderes como Longi, JA Solar, Trina, Canadian Solar, Jinko y módulos bifaciales de alta eficiencia
- Sistema de rieles SingleRail de aluminio extruido 6005-T5 con tratamiento anodizado, resistencia a corrosión superior y vida útil garantizada de 25+ años
- Instalación rápida y sencilla con sistema de abrazaderas MiniRail sin necesidad de perforar paneles, reducción de tiempo de montaje hasta 40% versus sistemas convencionales
- Conexión a tierra integrada mediante contacto metal-metal entre riel y abrazaderas, cumplimiento automático con NEC 690.43 y normativas CFE sin necesidad de puentes adicionales
- Diseño modular escalable que permite ampliaciones futuras manteniendo consistencia estructural y estética de la instalación
- Tornillería completa de acero inoxidable A2/A4 resistente a ambientes salinos y alta humedad, elimina riesgo de corrosión galvánica
- Documentación técnica completa incluida: planos de montaje, cálculos estructurales validados, certificados de cumplimiento y manuales en español
- Ángulo de inclinación 10° optimizado para latitudes 18°N-28°N (centro y norte de México) maximizando producción energética anual con factor de utilización superior a 85%
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Capacidad de Paneles | 12 paneles solares (configuración 2x6) |
| Ancho Máximo Panel Compatible | 1303 mm |
| Ángulo de Inclinación | 10° fijo |
| Resistencia al Viento Certificada | 200 km/h (55.6 m/s) |
| Configuración de Filas | Dos filas paralelas (2x6 paneles) |
| Sistema de Montaje | K2 SingleRail / MiniRail |
| Material Rieles | Aluminio extruido 6005-T5 anodizado |
| Material Abrazaderas | Aluminio fundido con acero inoxidable |
| Tornillería Incluida | Acero inoxidable A2/A4 |
| Tipo de Techo Compatible | Teja cerámica, concreto, metálico, plano |
| Orientación | Vertical (portrait) o horizontal (landscape) |
| Conexión a Tierra | Integrada según NEC 690.43 |
Especificaciones de Carga y Resistencia
| Parámetro | Valor |
|---|---|
| Carga de Viento Máxima | 200 km/h (presión dinámica 1.92 kN/m²) |
| Carga de Nieve Soportada | Hasta 2.5 kN/m² (según zona climática) |
| Normativas Estructurales | EN 1991-1-4, ASCE 7, CFE México |
| Certificaciones | TÜV Rheinland, ISO 9001 |
| Vida Útil Estructural | 25+ años |
| Garantía del Fabricante | 10 años en componentes estructurales |
| Rango de Temperatura Operación | -40°C a +85°C |
Dimensiones y Peso
| Componente | Especificación |
|---|---|
| Longitud Rieles Principales | Variable según configuración (incluido en kit) |
| Perfil Riel | 50mm x 40mm (SingleRail estándar) |
| Peso Total del Kit | Aproximadamente 35-45 kg |
| Abrazaderas Mid Clamp Incluidas | 10 unidades (compartidas entre paneles) |
| Abrazaderas End Clamp Incluidas | 4 unidades (extremos de filas) |
| Ganchos de Techo Incluidos | Según espaciamiento requerido (mín. 16 piezas) |
Contenido del Paquete
📏 Rieles de aluminio SingleRail 6005-T5 (longitud según configuración)🔩 10x Abrazaderas intermedias (Mid Clamps) aluminio🔩 4x Abrazaderas terminales (End Clamps) aluminio⚙️ Ganchos de techo ajustables K2 (mínimo 16 unidades)🔧 Kit completo tornillería acero inoxidable A2/A4🔌 Sistema conexión a tierra integrado📐 Conectores de riel y elementos de unión📄 Manual de instalación en español con planos📋 Certificados de cumplimiento TÜV y cálculos estructurales🛡️ Elementos de seguridad antideslizamiento
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas solares domésticos de 4-5 kW en techos inclinados o planos, ideal para casas unifamiliares con consumo promedio de 300-500 kWh/mes
🏢 Comercios PequeñosNegocios y oficinas con techos de teja o lámina que requieren autoconsumo solar compacto y eficiente sin afectar estética del edificio
🏭 Naves Industriales LigerasTechos metálicos de bodegas y talleres en zonas con vientos moderados a altos, maximizando aprovechamiento de espacio limitado
🌾 Proyectos AgropecuariosBombeo solar, sistemas de riego y electrificación rural en ranchos y zonas agrícolas donde se requiere resistencia climática extrema
🏖️ Zonas CosterasInstalaciones en áreas cercanas al mar donde la resistencia a corrosión y vientos huracanados son críticas (aluminio anodizado + acero inoxidable)
⛰️ Zonas MontañosasRegiones con alta carga de nieve y viento, aprovechando certificación estructural europea para condiciones climáticas severas
Preguntas Frecuentes
¿Este kit es compatible con cualquier marca de panel solar?
Sí, el kit K2-MR-2X6P-1303-10-R es compatible con la mayoría de paneles solares del mercado siempre que su ancho no exceda 1303 mm. Esto incluye marcas líderes como Longi, JA Solar, Trina Solar, Canadian Solar, Jinko, Q-Cells, Risen Energy y módulos bifaciales. El sistema de abrazaderas MiniRail es ajustable para espesores de marco de panel de 30-50 mm. Se recomienda verificar las dimensiones exactas del panel antes de la instalación.
¿Qué tipo de techo es compatible con este sistema de montaje?
El kit K2 es compatible con múltiples tipos de techo incluyendo: teja cerámica, teja de concreto, lámina metálica (galvanizada, pintro, zintro-alum), techos planos de concreto con sistema de lastre, y techos de madera con estructura reforzada. Los ganchos de techo incluidos son ajustables para diferentes alturas y perfiles. Para techos planos se requiere adicionalmente sistema de lastre K2 (no incluido en este kit). Consulte con un instalador certificado para validación estructural del techo.
¿El ángulo de 10° es adecuado para mi ubicación geográfica?
El ángulo de inclinación de 10° es óptimo para latitudes entre 18°N y 28°N, cubriendo la mayor parte del centro y norte de México incluyendo estados como Jalisco, Guanajuato, Querétaro, San Luis Potosí, Nuevo León, Coahuila y Chihuahua. Para latitudes más al sur (Chiapas, Oaxaca, Yucatán) o más al norte (Sonora, Baja California) puede ser necesario ajustar el ángulo. K2 Systems ofrece kits con inclinaciones de 5°, 10°, 15°, 20° y 30° - consulte con su distribuidor la opción ideal para maximizar producción energética anual en su ubicación específica.
¿Incluye el kit todos los componentes necesarios para la instalación?
Sí, el kit incluye todos los componentes estructurales del sistema de montaje: rieles de aluminio, abrazaderas de panel (mid y end clamps), ganchos de techo ajustables, tornillería completa de acero inoxidable, conectores de riel y sistema de conexión a tierra. NO incluye: los paneles solares, cableado eléctrico DC, inversor, protecciones eléctricas, ni herramientas de instalación. Para techos planos se requiere adicionalmente sistema de lastre (vendido por separado). Se incluye manual completo de instalación con planos detallados y lista de herramientas necesarias.
¿Cómo se garantiza la conexión a tierra del sistema?
El sistema K2 MiniRail incluye conexión a tierra integrada mediante contacto metal-metal entre las abrazaderas de aluminio y los rieles, cumpliendo automáticamente con NEC 690.43 y normativas CFE sin necesidad de puentes de tierra adicionales. Las abrazaderas cuentan con dientes de contacto que perforan la capa anodizada del riel durante el apriete, garantizando continuidad eléctrica. Adicionalmente se incluyen conectores de tierra para unión entre rieles. El instalador debe conectar el sistema completo al sistema de tierra física del edificio mediante conductor de cobre calibre 6 AWG mínimo según código eléctrico local.
¿Qué garantía tiene el sistema de montaje K2?
K2 Systems ofrece garantía de 10 años en todos los componentes estructurales del kit contra defectos de fabricación, corrosión prematura y fallas de material. La vida útil esperada del sistema es de 25+ años, coincidiendo con la garantía de producción de los paneles solares. Los componentes de aluminio 6005-T5 con tratamiento anodizado y tornillería de acero inoxidable A2/A4 están diseñados para resistir exposición continua a intemperie, radiación UV, ciclos térmicos extremos (-40°C a +85°C) y ambientes salinos. La garantía es directa con K2 Systems a través del distribuidor autorizado.
