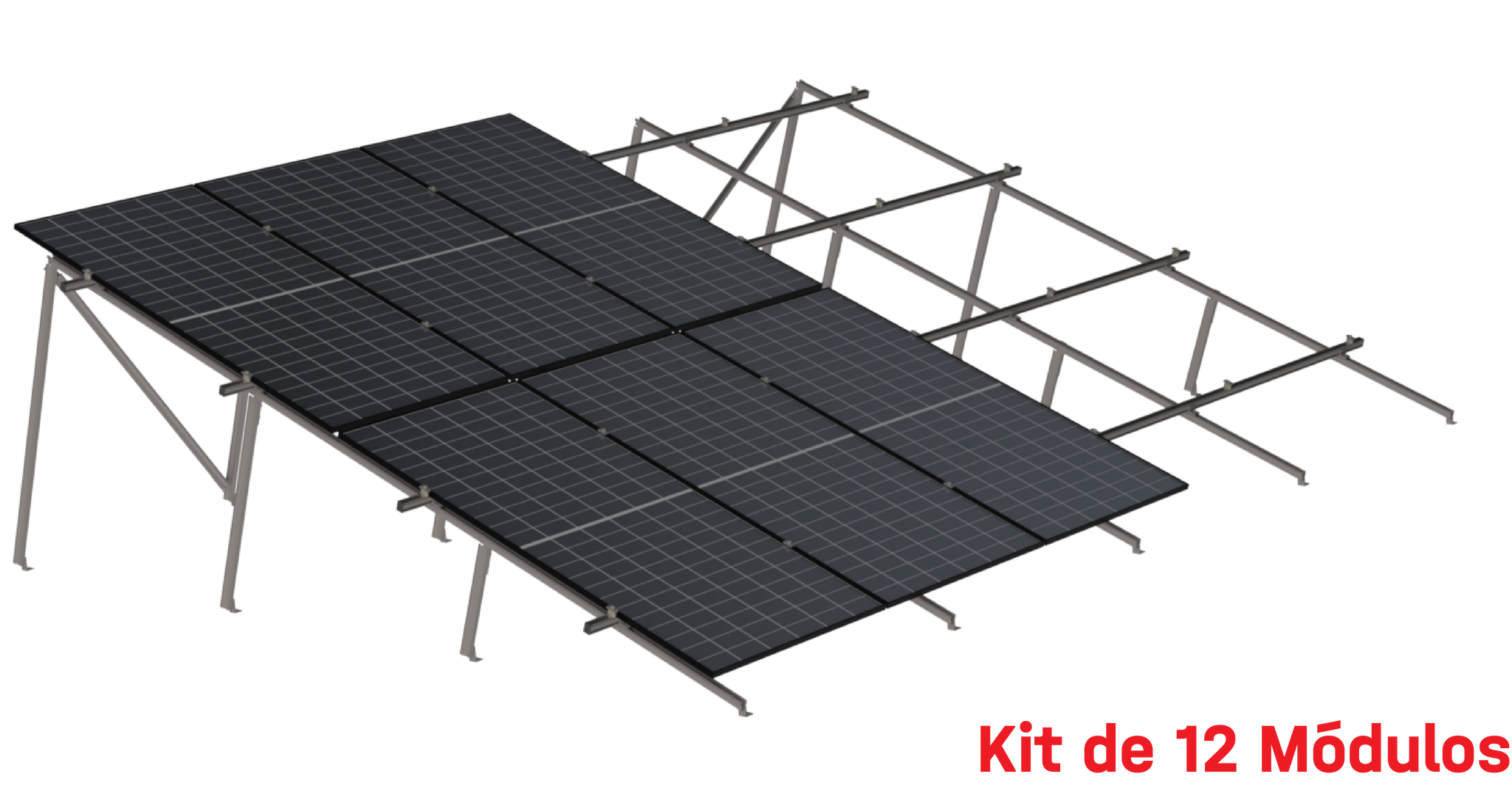

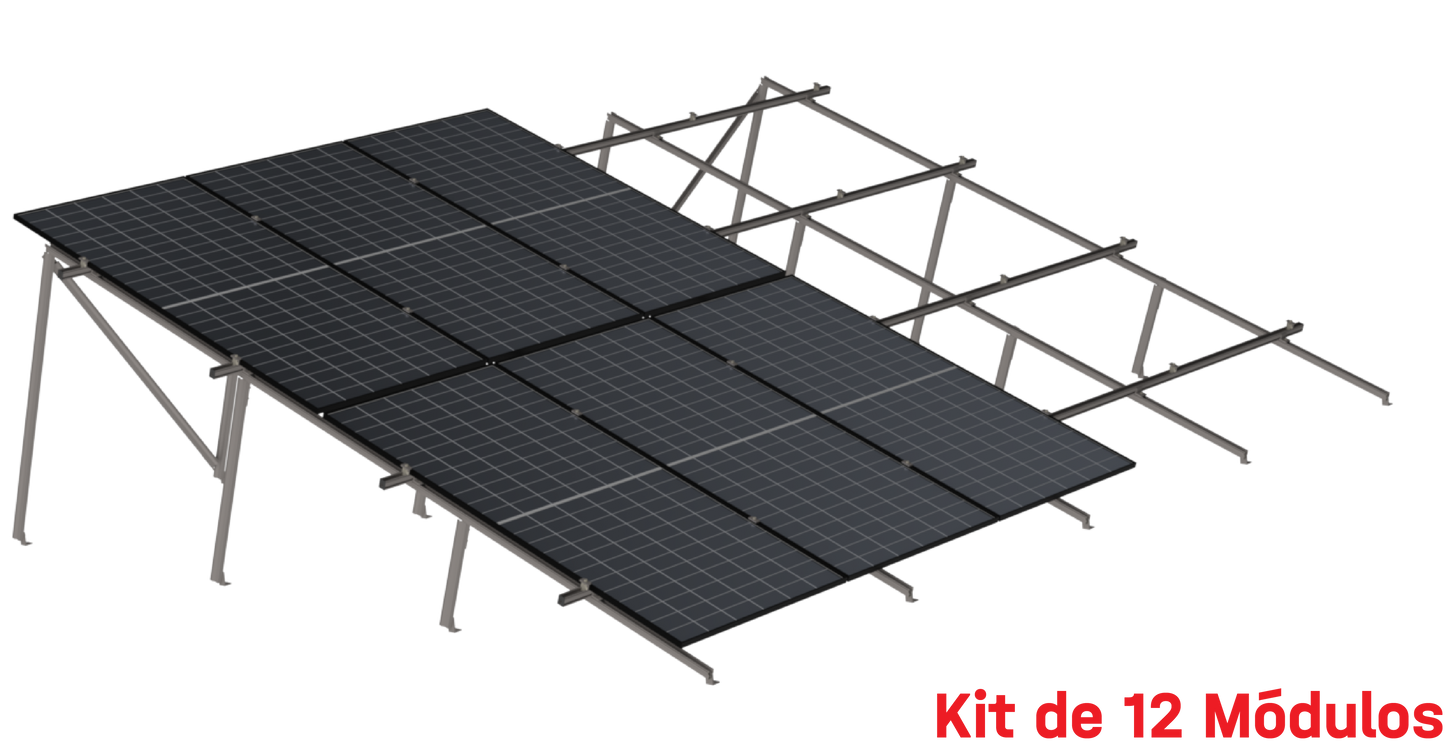

Kit Montaje K2 12 Paneles Solares 2 Filas 20° 1134mm 160km/h K2 SYSTEMS K2-MR-2X6P-1134-20
Modelo K2-MR-2X6P-1134-20 | Marca K2 SYSTEMS
12 Paneles SolaresConfiguración 2 FilasInclinación 20°Altura Máxima 1134mmResistencia 160 km/hAluminio Anodizado
El kit de montaje K2-MR-2X6P-1134-20 es un sistema completo de estructura para instalación fotovoltaica diseñado para soportar 12 paneles solares en configuración de dos filas a 20° de inclinación, con altura máxima de 1134 mm y certificado para resistir vientos de hasta 160 km/h según normativa IEC 61215. Este sistema utiliza rieles SingleRail 36 de aluminio extruido 6005A-T6 con resistencia a tracción de 260 MPa, garantizando durabilidad superior a 25 años en ambientes costeros e industriales.
Fabricado por K2 SYSTEMS, líder alemán en estructuras solares con certificación TÜV, este kit incluye todos los componentes necesarios para montaje en superficie plana: rieles, abrazaderas universales para paneles de 30-50mm de grosor, tornillería de acero inoxidable A2/A4, y sistema de nivelación ajustable. La configuración 2x6 (dos filas de 6 paneles) optimiza el aprovechamiento de espacio en techos residenciales y comerciales, permitiendo instalaciones de 4.8 kW a 7.2 kW dependiendo de la potencia del panel utilizado.
El diseño modular con ángulo fijo de 20° maximiza la captación solar en latitudes entre 15° y 35° Norte/Sur, ideal para México y Centroamérica. Los rieles SingleRail incluyen canales internos para gestión de cables, reduciendo tiempo de instalación en 30% comparado con sistemas convencionales. Compatible con paneles solares de dimensiones estándar desde 1650x990mm hasta 2279x1134mm, incluyendo módulos monocristalinos de alta eficiencia de 450W a 600W.
Beneficios Principales
- Sistema certificado TÜV para resistencia a vientos extremos de 160 km/h y cargas de nieve hasta 2400 Pa según IEC 61215
- Aluminio anodizado 6005A-T6 con resistencia a corrosión clase C5-M (ambientes marinos severos) según ISO 12944
- Instalación rápida con sistema de ensamble sin soldadura, reduciendo tiempo de montaje 40% versus estructuras tradicionales
- Abrazaderas universales ajustables compatible con 95% de paneles solares del mercado (grosor marco 30-50mm)
- Garantía estructural de 15 años con vida útil proyectada superior a 30 años
- Diseño con pre-ensamble de fábrica, todos los componentes identificados y empacados por fases de instalación
- Tornillería de acero inoxidable A4 (AISI 316) resistente a ambientes salinos y químicos
- Sistema de nivelación continua que permite ajuste fino de inclinación ±2° para compensar irregularidades del techo
- Cumple normativas mexicanas NMX-ES-004-NORMEX y CFE G0100-04 para interconexión a red
Especificaciones Técnicas
| Característica |
Especificación |
| Configuración |
2 filas x 6 paneles (12 paneles totales) |
| Ángulo de Inclinación |
20° fijo |
| Altura Máxima Estructura |
1134 mm |
| Resistencia al Viento |
160 km/h (IEC 61215) |
| Carga de Nieve Máxima |
2400 Pa |
| Material Rieles |
Aluminio extruido 6005A-T6 anodizado |
| Resistencia Tracción Aluminio |
260 MPa |
| Tornillería |
Acero inoxidable A2/A4 (AISI 304/316) |
| Grosor Marco Panel Compatible |
30-50 mm |
| Dimensiones Panel Compatible |
1650x990mm a 2279x1134mm |
| Resistencia a Corrosión |
Clase C5-M (ISO 12944) |
| Certificaciones |
TÜV Rheinland, IEC 61215, ISO 9001 |
| Garantía Estructural |
15 años |
| Vida Útil Proyectada |
30+ años |
| Peso Aproximado Kit |
85-95 kg |
Contenido del Paquete
📏 12x Rieles SingleRail 36 (longitud según configuración)🔩 24x Abrazaderas universales para paneles (final/intermedia)⚙️ 4x Bases de apoyo ajustables en altura🔧 Sistema completo de tornillería acero inoxidable A4📐 Elementos de conexión riel-riel (crossbar connectors)🛠️ Conectores tierra (bonding) aluminio-panel📋 Manual de instalación en español con planos técnicos✅ Certificados TÜV y declaración de conformidad CE
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesTechos planos de casas habitación, sistemas 5-7 kW para autoconsumo con paneles 400-600W
🏢 Comercios y OficinasAzoteas de edificios comerciales, instalaciones para reducción de factura eléctrica en tarifa DAC y GDMTH
🏭 Aplicaciones IndustrialesNaves industriales con techos metálicos, sistemas de generación distribuida para manufactura
🌾 Sector AgropecuarioRanchos y granjas con bombeo solar, sistemas de riego fotovoltaico con almacenamiento
🏥 Infraestructura CríticaHospitales, clínicas y centros de salud con respaldo energético renovable
🎓 Instituciones EducativasEscuelas y universidades con proyectos de energía limpia y reducción de costos operativos
Productos Complementarios
Paneles Solares MonocristalinosMódulos 450-600W compatibles con este sistema de montaje, alta eficiencia superior a 21%
Lastre para Techo PlanoBloques de concreto o sistemas de zavorra para evitar perforaciones en impermeabilización
Inversor Solar On-GridInversores de interconexión 5-8 kW monofásicos o trifásicos con certificación CFE
Estructuras de Conexión a TierraVarillas cooperweld y cable calibre 6 AWG para sistema de tierras físicas
Cable Solar PVCable fotovoltaico calibre 10-12 AWG con aislamiento 1500V DC para intemperie
Conectores MC4Conectores solares certificados TÜV para interconexión de paneles en serie/paralelo
Preguntas Frecuentes
¿Este kit requiere perforar el techo para la instalación?
No necesariamente. El sistema K2 puede instalarse con sistema de lastrado (zavorra) usando bloques de concreto o contenedores rellenos de grava, evitando perforaciones que comprometan la impermeabilización. Para techos con pendiente o zonas de vientos extremos, se recomienda anclaje mecánico con taquetes químicos. Consulte con un ingeniero estructural para determinar el método óptimo según su ubicación y características del techo.
¿Qué dimensiones de paneles solares son compatibles con este kit?
El sistema acepta paneles solares con dimensiones desde 1650x990mm (típicos de 300-400W) hasta 2279x1134mm (paneles de alta potencia 500-600W). Las abrazaderas universales se ajustan a marcos de 30-50mm de grosor, compatible con 95% de fabricantes incluyendo LONGi, JA Solar, Trina, Canadian Solar, Jinko y similares. Verifique que el peso del panel no exceda 35 kg por unidad.
¿Cuál es la vida útil esperada de esta estructura de montaje?
La estructura K2 SYSTEMS tiene vida útil proyectada superior a 30 años gracias al aluminio 6005A-T6 con anodizado de 15 micrones y tornillería de acero inoxidable A4. La garantía estructural es de 15 años contra defectos de fabricación y corrosión. En ambientes marinos severos (menos de 500m de la costa), se recomienda inspección anual y limpieza de sales para maximizar durabilidad.
¿Necesito herramienta especializada para instalar este kit?
La instalación requiere herramientas convencionales: taladro con brocas para concreto, llaves allen métricas (5mm, 6mm), llaves españolas 10-13mm, nivel de burbuja, flexómetro, torquímetro (recomendado para apretar tornillos a 15-20 Nm según manual), y equipo de seguridad (arnés, línea de vida si es altura mayor a 1.8m). No se requiere equipo de soldadura ni maquinaria pesada. La instalación típica toma 6-8 horas con equipo de 2 personas capacitadas.
¿El ángulo de 20° es adecuado para mi ubicación geográfica?
El ángulo de 20° es óptimo para latitudes entre 15° y 25° Norte/Sur (centro y sur de México, Centroamérica, Caribe). Para Ciudad de México (19°N) y Guadalajara (20°N) es ideal. En ubicaciones más al norte (Monterrey 25°N, frontera 30°N+), el ángulo óptimo sería 25-30°, pero 20° sigue siendo funcional con pérdida menor al 5% en generación anual. Para maximizar producción invernal, considere sistemas con mayor inclinación disponibles en el catálogo K2.
¿Puedo expandir el sistema agregando más paneles posteriormente?
Sí, el sistema K2 SingleRail es modular. Puede adquirir componentes adicionales (rieles, abrazaderas, bases) para expandir a 18, 24 o más paneles. Sin embargo, debe recalcular las cargas estructurales del techo con un ingeniero antes de expandir. Recomendamos planificar la capacidad total desde el inicio para optimizar costos y asegurar que el inversor, protecciones eléctricas y estructura soporten la expansión futura.
