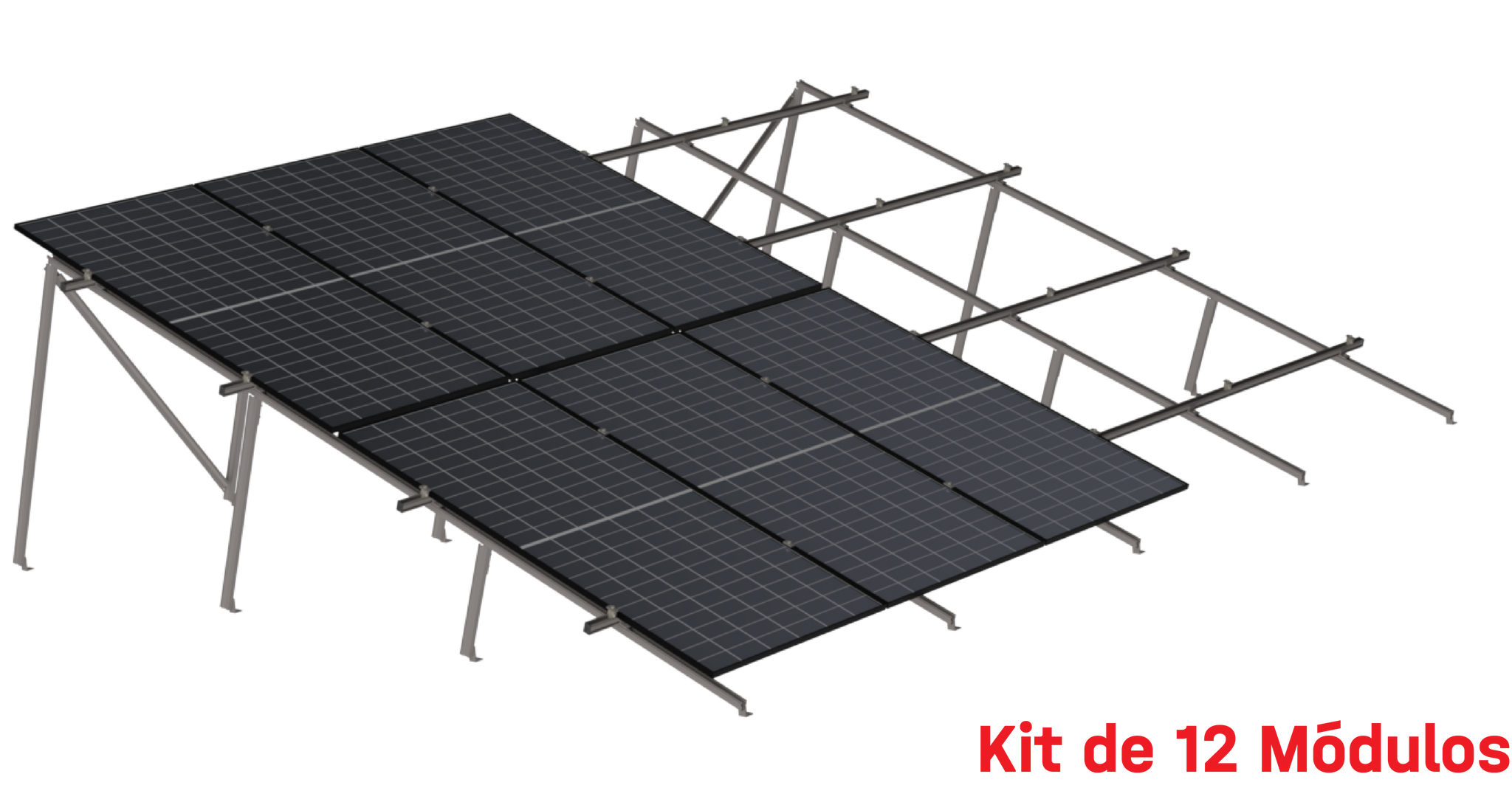

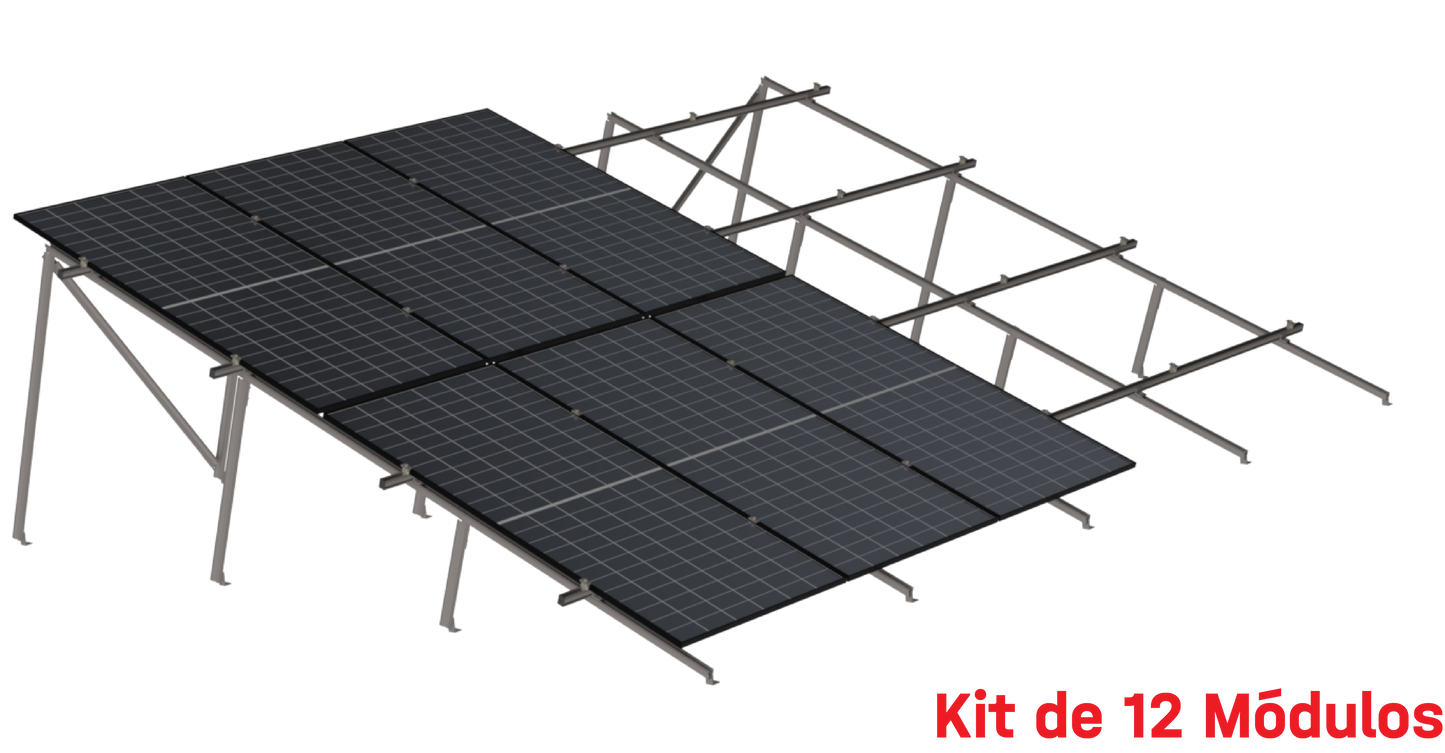

Kit Montaje Paneles Solares K2 12 Paneles Dos Filas 20° hasta 1303mm 160km/h K2 Systems K2-MR-2X6P-1303-20
Modelo K2-MR-2X6P-1303-20 | Marca K2 Systems
12 PanelesConfiguración 2x620° InclinaciónHasta 1303mm160 km/h ResistenciaInstalación Rápida
El Kit K2-MR-2X6P-1303-20 es un sistema de montaje profesional para 12 paneles solares en configuración de dos filas (2x6 paneles) con inclinación fija de 20 grados, diseñado para soportar paneles de hasta 1303 mm de ancho y certificado para resistir cargas de viento de hasta 160 km/h según normativas internacionales de carga estructural. Fabricado por K2 Systems, líder europeo en sistemas de montaje fotovoltaico, este kit integra rieles de aluminio anodizado, ganchos de sujeción optimizados y herrajes de acero inoxidable A2/A4 para máxima durabilidad en ambientes exteriores.
Este sistema de montaje modular permite instalaciones en techos inclinados con tejas, láminas o cubiertas metálicas, garantizando anclaje seguro mediante ganchos universales ajustables que se adaptan a diferentes perfiles de teja. La configuración de doble fila optimiza el espacio disponible en la cubierta, maximizando la capacidad de generación fotovoltaica en áreas limitadas mientras mantiene la estabilidad estructural mediante distribución equilibrada de cargas.
El diseño pre-calculado del kit K2 simplifica la ingeniería de montaje, incluyendo todos los componentes necesarios para una instalación completa sin requerir cortes o modificaciones en campo. Los rieles K2 cuentan con ranuras en T compatibles con conectores de tierra integrados y abrazaderas de rápida instalación, reduciendo el tiempo de montaje en un 40% comparado con sistemas tradicionales y garantizando conexión eléctrica segura según NEC 690.43.
Beneficios Principales
- Kit completo para 12 paneles solares en configuración 2x6 optimizada para máxima eficiencia de espacio
- Resistencia certificada a vientos de hasta 160 km/h mediante análisis de carga estructural conforme a normas IEC y UL
- Rieles de aluminio anodizado resistente a corrosión salina y ambientes agresivos, garantía 25 años
- Sistema de instalación rápida sin soldadura ni perforaciones complejas, reducción de mano de obra hasta 40%
- Inclinación fija de 20° optimizada para latitudes medias, maximiza producción anual de energía
- Compatibilidad universal con paneles de marco estándar de 35-50 mm, hasta 1303 mm de ancho
- Ganchos ajustables para diferentes perfiles de teja: plana, romana, española, marsellesa, lamina
- Conexión a tierra integrada en rieles conforme a NEC 690 y NOM-001-SEDE
- Certificaciones internacionales TÜV, CE, garantizando cumplimiento normativo en México y Latinoamérica
- Ingeniería alemana K2 Systems, líder mundial en soluciones de montaje fotovoltaico desde 2004
Especificaciones Tecnicas
| Especificación |
Detalle |
| Capacidad de Paneles |
12 paneles fotovoltaicos |
| Configuración de Montaje |
2 filas x 6 paneles por fila (2x6) |
| Ángulo de Inclinación |
20° fijo |
| Ancho Máximo de Panel |
Hasta 1303 mm |
| Resistencia al Viento |
Hasta 160 km/h certificado |
| Material de Rieles |
Aluminio anodizado EN AW-6005A T6 |
| Material de Herrajes |
Acero inoxidable A2/A4 (AISI 304/316) |
| Espesor de Marco de Panel |
35-50 mm (estándar) |
| Tipo de Cubierta Compatible |
Teja cerámica, concreto, metálica, lámina |
| Sistema de Fijación |
Ganchos universales ajustables |
| Garantía del Sistema |
25 años contra corrosión y defectos |
| Certificaciones |
TÜV, CE, conforme a IEC 61215, UL 2703 |
| Temperatura de Operación |
-40°C a +85°C |
| Conexión a Tierra |
Integrada en rieles, conforme NEC 690.43 |
Contenido del Paquete
📦 Rieles de aluminio K2 longitud calculada para 2x6 paneles🔩 Ganchos universales ajustables para teja/lámina (cantidad según diseño)⚙️ Abrazaderas de panel K2 con tornillos de acero inoxidable🔧 Kit de conectores y empalmes de riel⚡ Conectores de tierra integrados📄 Manual de instalación y certificados de carga estructural🛠️ Tornillería completa de acero inoxidable A2/A4📐 Plantillas de instalación y guías de montaje
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesMontaje en techos de viviendas unifamiliares y multifamiliares con capacidad de 3-4 kWp
🏢 Proyectos Comerciales PequeñosInstalaciones en pequeños comercios, oficinas y edificios de baja altura
🌾 Aplicaciones RuralesSistemas fotovoltaicos en ranchos, granjas y zonas sin acceso a red eléctrica
⛪ Edificios InstitucionalesInstalación en escuelas, templos, centros comunitarios con techos inclinados
🏗️ Techos de Teja TradicionalMontaje optimizado para cubiertas de teja cerámica, concreto y española
🔧 Retrofit de Cubiertas ExistentesActualización de edificaciones con sistemas solares sin modificar estructura original
Productos Complementarios
Panel Solar 550W MonocristalinoPaneles de alta eficiencia compatibles con marco estándar hasta 1303mm
Inversor On-Grid 3-5kWInversor de interconexión para sistemas de 12 paneles (3600-6600Wp)
Kit Conexión a TierraVarillas cooperweld, cable calibre 6 AWG para puesta a tierra completa
String Box 2 EntradasCaja combinadora con fusibles y protecciones para 2 strings de 6 paneles
Cable Solar 10 AWGCable fotovoltaico calibre 10 AWG certificado UV para conexión de paneles
Conectores MC4Conectores solares para interconexión serie/paralelo de paneles
Preguntas Frecuentes
¿Este kit incluye los paneles solares o solo la estructura de montaje?
El kit K2-MR-2X6P-1303-20 incluye únicamente el sistema de montaje completo: rieles de aluminio, ganchos de teja, abrazaderas de panel, tornillería y herrajes. Los paneles solares se adquieren por separado. Este diseño modular permite seleccionar los paneles que mejor se adapten a las necesidades específicas del proyecto en términos de potencia, eficiencia y presupuesto.
¿Para qué tipo de techos es compatible este sistema de montaje?
Este sistema K2 es compatible con techos inclinados de teja cerámica, teja de concreto, teja española, teja romana, teja marsellesa, láminas metálicas y cubiertas de acero. Los ganchos universales ajustables incluidos se adaptan a diferentes perfiles de teja mediante ajuste de altura y posición. No es adecuado para techos planos (requiere kit de lastre K2) ni para cubiertas de policarbonato o acrílico.
¿Qué dimensiones de paneles solares puedo instalar con este kit?
El kit está diseñado para paneles de hasta 1303 mm de ancho, que corresponde a la dimensión estándar de paneles de 60-66 celdas (1650-1950 mm de largo x 990-1303 mm de ancho). Es compatible con paneles monocristalinos y policristalinos de 250W a 550W con marco de aluminio estándar de 35-50 mm de espesor. Se recomienda verificar las dimensiones exactas de sus paneles antes de la instalación.
¿Qué resistencia al viento ofrece y cómo se certifica?
El sistema está certificado para resistir cargas de viento de hasta 160 km/h mediante análisis estructural conforme a normas IEC 61215 y UL 2703. Esta certificación considera factores de seguridad, distribución de cargas, anclaje a la estructura del techo y comportamiento dinámico. Es apto para zonas costeras, regiones de vientos fuertes y cumple con códigos de construcción mexicanos. Para aplicaciones en zonas de huracanes se recomienda consultoría estructural adicional.
¿Se requieren herramientas especiales para la instalación?
La instalación del sistema K2 requiere herramientas estándar de construcción: taladro percutor para concreto, llaves mixtas/perica, desarmador de impacto, nivel láser o de burbuja, flexómetro y equipo de seguridad (arnés, línea de vida). No se requieren herramientas especializadas de corte o soldadura. K2 Systems proporciona manual de instalación detallado con diagramas y torques de apriete específicos. Se recomienda instalación por personal capacitado en sistemas fotovoltaicos.
¿El ángulo de 20° es adecuado para mi ubicación geográfica?
El ángulo de 20° es óptimo para latitudes entre 15° y 25° Norte (centro de México, Golfo, Bajío), maximizando la producción anual de energía. Para latitudes mayores (norte del país) se recomienda inclinaciones de 25-30°, y para latitudes menores (sureste) 15-18°. Como referencia, ciudades como Ciudad de México (19°N), Guadalajara (20°N) y Monterrey (25°N) tienen rendimiento óptimo entre 18-23°. Consulte con un ingeniero solar para optimización específica a su ubicación.
