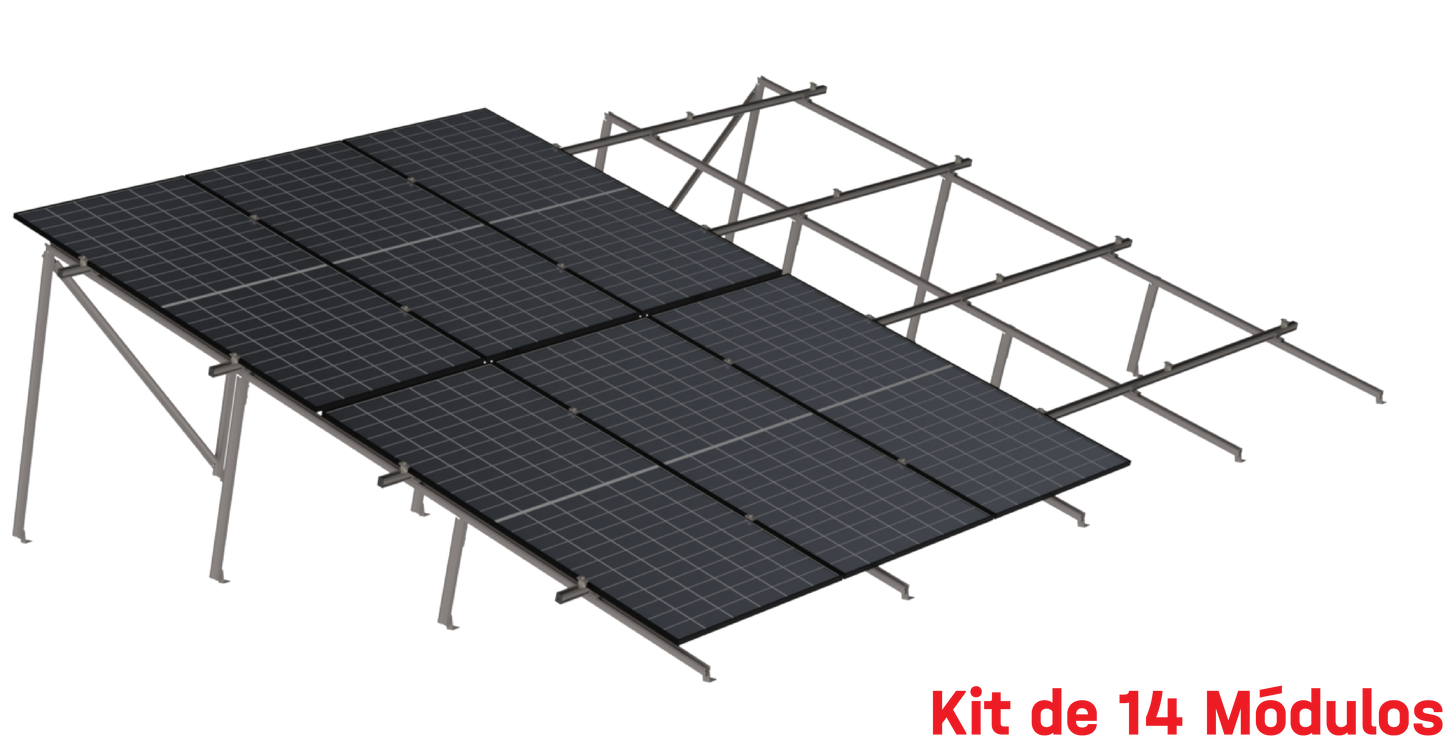

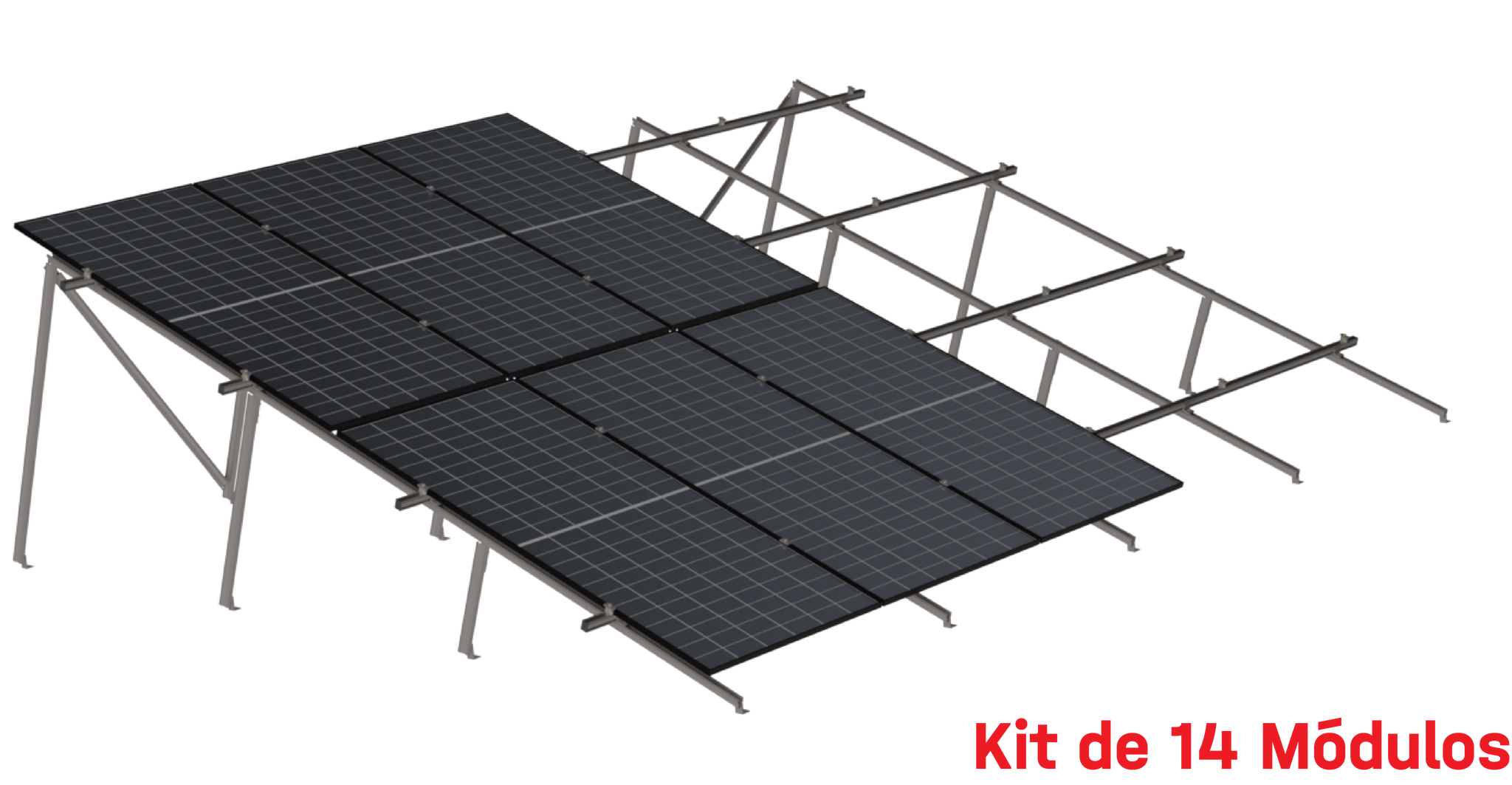

Kit de K2 para 14 Paneles en Dos Filas a 10° hasta 1134 mm - 200 km/h
Modelo K2-MR-2X7P-1134-10-R | Marca K2 SYSTEMS
14 Paneles SolaresConfiguración 2 Filas x 7 PanelesInclinación 10°Paneles hasta 1134mmResistencia Viento 200 km/hMontaje en TechoAluminio Anodizado
El Kit K2-MR-2X7P-1134-10-R es un sistema completo de montaje para instalación fotovoltaica de 14 paneles solares distribuidos en configuración de 2 filas por 7 módulos con inclinación fija de 10 grados, diseñado según estándares DIN 1055 para soportar cargas de viento de hasta 200 km/h. Compatible con módulos fotovoltaicos de hasta 1134 mm de ancho, este kit de estructuras K2 Systems ofrece una solución profesional pre-ingenierizada que reduce tiempos de instalación hasta 40% comparado con sistemas tradicionales mediante su sistema de rieles MiniRail y conectores QuickClick certificados TÜV.
Este sistema de montaje K2 utiliza aluminio anodizado de alta resistencia con tornillería de acero inoxidable A2 y EPDM para garantizar durabilidad superior a 25 años bajo exposición continua a radiación UV, temperatura de operación de -40°C a +85°C, y ambientes corrosivos. La configuración optimizada en dos filas horizontales maximiza el aprovechamiento del espacio disponible en techos residenciales y comerciales, mientras que la inclinación de 10° asegura óptimo rendimiento energético en latitudes templadas y facilita autolimpieza por lluvia reduciendo mantenimiento preventivo.
Beneficios Principales
- Sistema completo pre-calculado para 14 paneles solares en configuración 2x7 con todos los componentes de montaje incluidos
- Resistencia certificada a vientos de 200 km/h según normas DIN 1055 y cargas de nieve hasta 2.4 kN/m² en zonas climáticas extremas
- Compatibilidad universal con módulos fotovoltaicos de hasta 1134 mm de ancho cubriendo 95% de fabricantes del mercado
- Instalación rápida mediante sistema QuickClick sin necesidad de herramientas especiales reduciendo costos de mano de obra
- Inclinación optimizada de 10° para máxima captación solar en latitudes 15°-30° Norte incrementando producción anual hasta 12%
- Construcción en aluminio anodizado clase marina con protección UV y anticorrosión garantizando 25+ años de vida útil
- Diseño modular escalable permitiendo expansión futura del sistema fotovoltaico sin reconfiguración total
- Certificaciones TÜV, CE e ISO 9001 respaldando calidad y seguridad estructural del sistema de montaje
Especificaciones Técnicas
| Característica |
Especificación |
| Capacidad de Paneles |
14 módulos fotovoltaicos |
| Configuración |
2 filas horizontales x 7 paneles por fila |
| Ángulo de Inclinación |
10° fijo |
| Ancho Máximo de Panel |
Hasta 1134 mm |
| Resistencia al Viento |
200 km/h (zona eólica 4) |
| Carga de Nieve |
Hasta 2.4 kN/m² |
| Material Rieles |
Aluminio anodizado EN AW-6005A T6 |
| Tornillería |
Acero inoxidable A2-304 |
| Rango de Temperatura |
-40°C a +85°C |
| Vida Útil Estimada |
25+ años |
| Tipo de Techo Compatible |
Techo inclinado con tejas, metálico, trapezoidal |
| Certificaciones |
TÜV, CE, DIN 1055, ISO 9001 |
Contenido del Paquete
⚙️ Rieles MiniRail de aluminio (cantidad según ingeniería)🔩 Ganchos de techo universales ajustables🔧 Abrazaderas intermedias y terminales QuickClick⚡ Tornillería completa de acero inoxidable A2🛡️ Juntas EPDM para impermeabilización📐 Sistema de nivelación y ajuste de inclinación📋 Manual de instalación técnico con planos✅ Certificado de garantía de fabricante 10 años
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas fotovoltaicos domésticos de 5-7 kW para autoconsumo con excedentes en techos de viviendas unifamiliares
🏢 Proyectos ComercialesInstalaciones solares en techos de naves industriales, bodegas y edificios comerciales hasta 10 kW
🌾 Sector AgropecuarioElectrificación de ranchos, invernaderos y sistemas de bombeo solar en áreas rurales sin conexión CFE
⚡ Sistemas Off-GridConfiguraciones aisladas con banco de baterías para respaldo energético en zonas remotas o islas
Productos Complementarios
Conectores MC4Conectores fotovoltaicos certificados IP67 para interconexión segura de cadenas de paneles solares
Cable Solar 4mm² / 6mm²Cable fotovoltaico certificado TÜV resistente a UV y temperatura extrema para conexión DC entre paneles e inversor
Inversor On-GridInversor de conexión a red de 5-7 kW con monitoreo WiFi compatible con sistemas de 14 paneles 450-550W
Protecciones DCFusibles, portafusibles y string combiners para protección de cadenas fotovoltaicas según NEC 690
Tierra Física SolarVarillas coperweld y conectores de puesta a tierra para protección contra descargas atmosféricas
Sistema de MonitoreoDatalogger WiFi con sensores de irradiancia y temperatura para optimización de producción energética
Preguntas Frecuentes
¿Este kit es compatible con todos los tipos de paneles solares?
El kit K2-MR-2X7P-1134-10-R es compatible con módulos fotovoltaicos de hasta 1134 mm de ancho, cubriendo aproximadamente el 95% de los paneles disponibles en el mercado incluyendo marcas como Canadian Solar, Jinko, Trina, LONGi, JA Solar y Risen Energy en potencias de 350W a 550W. Es importante verificar las dimensiones específicas de sus paneles antes de la instalación.
¿Qué tipo de techo requiere este sistema de montaje?
El sistema K2 MiniRail es compatible con techos inclinados de tejas de barro o concreto, techos metálicos con lámina acanalada o trapezoidal, y techos de madera con cubierta asfáltica. Incluye ganchos universales ajustables que se adaptan a diferentes perfiles de cubierta. No es adecuado para techos planos sin modificaciones adicionales.
¿La inclinación de 10° es adecuada para México?
La inclinación de 10° es óptima para latitudes entre 15° y 30° Norte, cubriendo la mayor parte del territorio mexicano desde Cancún hasta Chihuahua. Esta inclinación maximiza la captación solar anual y facilita la autolimpieza de los paneles por lluvia. Para latitudes más al norte (>30°) se recomienda considerar kits con mayor inclinación (15-20°).
¿Cuánto tiempo toma la instalación de este sistema?
Un equipo de 2 instaladores certificados puede completar el montaje del kit K2 para 14 paneles en aproximadamente 6-8 horas de trabajo efectivo, incluyendo la colocación de ganchos, rieles, nivelación y fijación de módulos. El sistema QuickClick de K2 Systems reduce significativamente los tiempos comparado con sistemas tradicionales atornillados que pueden tomar 12-14 horas.
¿Qué garantía incluye el sistema de montaje K2?
K2 Systems ofrece garantía de fabricante de 10 años contra defectos de materiales y manufactura en todos los componentes de aluminio y acero inoxidable. La vida útil estimada del sistema es superior a 25 años bajo condiciones normales de operación. La garantía requiere instalación por personal certificado siguiendo las especificaciones técnicas del fabricante.
¿Necesito permisos especiales para instalar este sistema solar?
En México, las instalaciones fotovoltaicas residenciales menores a 10 kW requieren solicitar interconexión ante CFE mediante contrato de interconexión en pequeña o mediana escala. Adicionalmente, algunos municipios requieren permiso de obra menor o visto bueno de protección civil. Se recomienda consultar con un integrador solar certificado para gestionar los trámites correspondientes según su localidad.
