Kit de Montaje K2 14 Paneles Dos Filas 20° hasta 1134mm Viento 200km/h K2 Systems K2-MR-2X7P-1134-20-R
- SKU / Modelo: K2-MR-2X7P-1134-20-R
- Marca: K2 SYSTEMS
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Precio normal:
$ 25,532.99 MXN
Precio en oferta
$ 19,946.99MXN
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

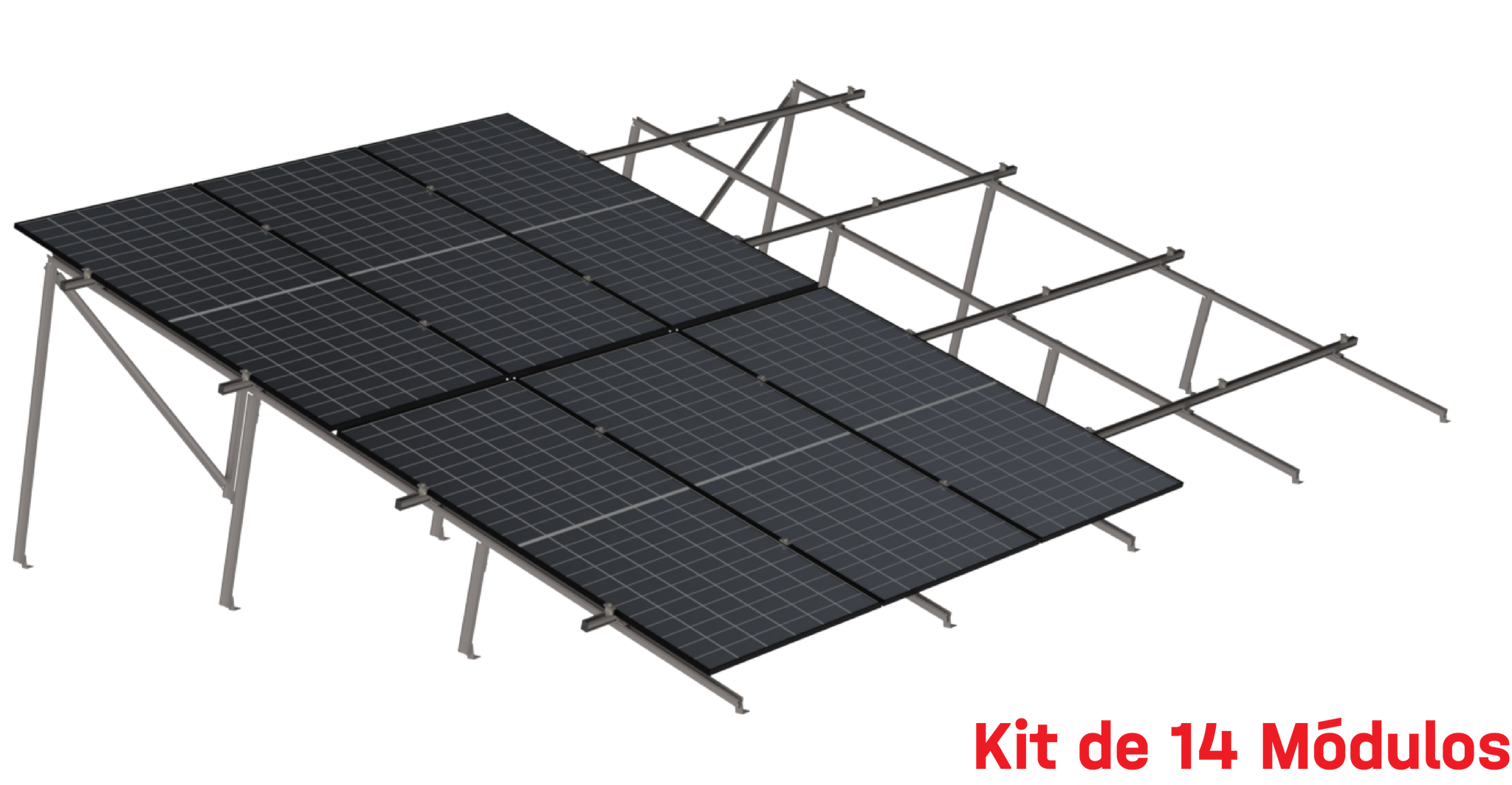

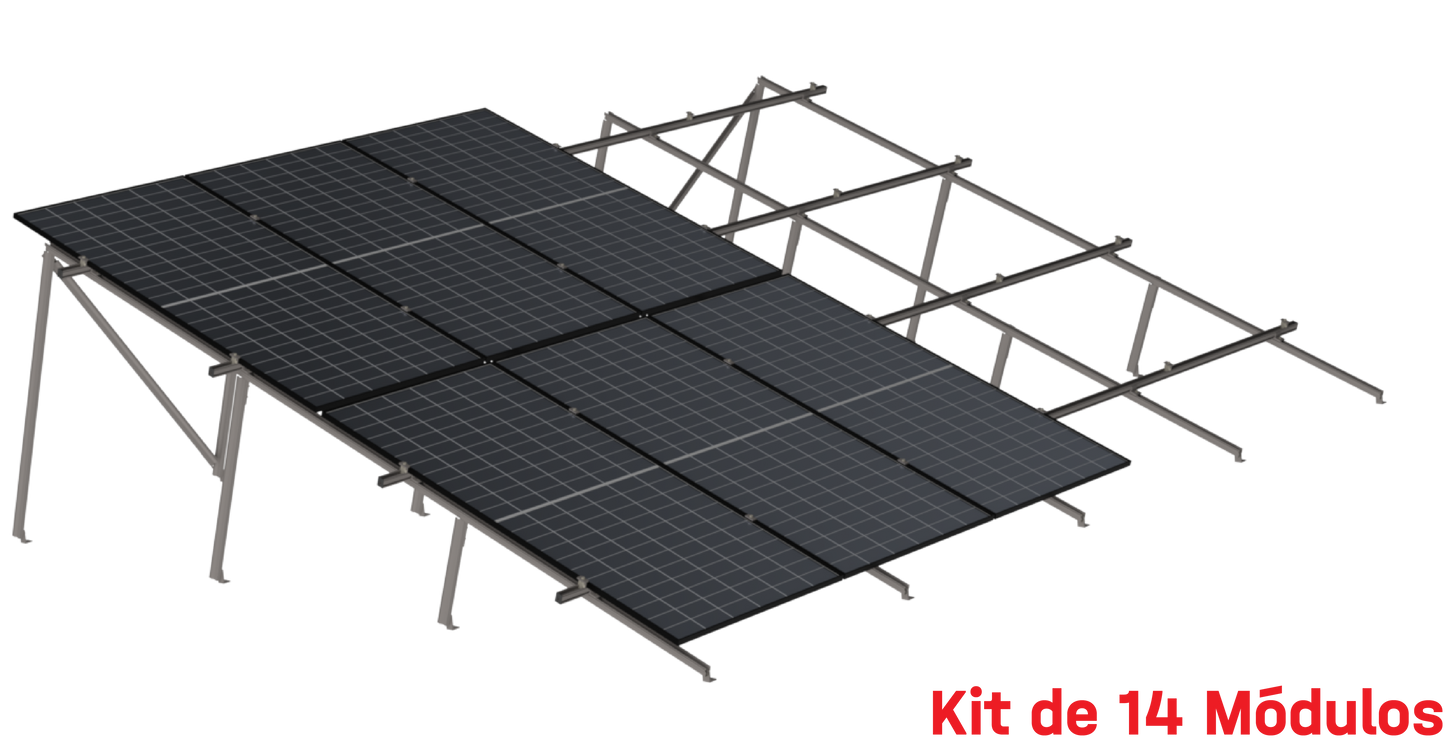

Kit de Montaje K2 14 Paneles Dos Filas 20° hasta 1134mm Viento 200km/h K2 Systems K2-MR-2X7P-1134-20-R
Modelo K2-MR-2X7P-1134-20-R • Marca K2 Systems
14 Paneles SolaresConfiguración 2x7Inclinación 20°Viento hasta 200 km/hAltura Panel máx 1134mmMontaje en Techo
El Kit de Montaje K2 modelo K2-MR-2X7P-1134-20-R es un sistema de estructura de aluminio para instalación de 14 paneles solares en configuración de dos filas de 7 paneles (2x7) con ángulo de inclinación de 20°, diseñado para soportar cargas de viento de hasta 200 km/h según normas de ingeniería estructural. Este kit está optimizado para paneles fotovoltaicos con altura máxima de marco de 1134 mm en orientación vertical, garantizando estabilidad y resistencia en instalaciones sobre tejados residenciales e industriales.
El sistema K2 MountainRail combina rieles de montaje CrossRail de aluminio anodizado 6005-T5 con grapas de fijación MiniClamp de acero inoxidable A2, permitiendo ajuste rápido sin tornillería adicional. Incluye todas las piezas de fijación, tornillería anticorrosiva y elementos de anclaje necesarios para instalación completa sobre estructura de techo con cubierta de tejas, chapa o fibrocemento, cumpliendo con certificaciones IEC 61215 y normativas locales de seguridad estructural.
Beneficios Principales
- Configuración preingeniada para 14 paneles en dos hileras paralelas, optimizando espacio en techo y maximizando captación solar con ángulo de 20° de inclinación fija
- Resistencia certificada a vientos de hasta 200 km/h mediante cálculos estructurales conforme a norma ASCE 7-16, ideal para zonas con condiciones climáticas adversas
- Compatibilidad con paneles solares de altura de marco hasta 1134 mm, abarcando módulos de 60, 72 y 144 celdas de fabricantes como Longi, Trina Solar, JA Solar y Canadian Solar
- Sistema de montaje rápido con grapas MiniClamp que permiten instalación sin perforaciones en marco del panel, preservando garantías del fabricante
- Aluminio anodizado de alta durabilidad con recubrimiento resistente a corrosión clase C5-M según ISO 12944, garantizando vida útil superior a 25 años
- Diseño modular escalable que facilita ampliaciones futuras y reduce tiempo de instalación en campo hasta 40% comparado con sistemas tradicionales
- Cumplimiento con normativas mexicanas NMX-J-618-ANCE y certificaciones internacionales TÜV Rheinland para sistemas de montaje fotovoltaico
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Número de Paneles | 14 paneles solares |
| Configuración de Matriz | 2 filas x 7 paneles (2x7) |
| Ángulo de Inclinación | 20° fijo |
| Altura Máxima Panel | Hasta 1134 mm |
| Resistencia al Viento | 200 km/h certificado |
| Tipo de Sistema | K2 MountainRail con CrossRail |
| Material Rieles | Aluminio anodizado 6005-T5 |
| Material Grapas | Acero inoxidable A2 (AISI 304) |
| Tipo de Montaje | Techo inclinado (tejas, chapa, fibrocemento) |
| Orientación Panel | Vertical (portrait) |
| Recubrimiento Anticorrosión | Anodizado clase C5-M según ISO 12944 |
| Vida Útil Estimada | 25+ años |
| Normativas y Certificaciones | Cumplimiento |
|---|---|
| Norma Estructural | ASCE 7-16, Eurocódigo 1 (EN 1991) |
| Certificación Producto | TÜV Rheinland, IEC 61215 |
| Normativa México | NMX-J-618-ANCE |
| Compatibilidad Paneles | IEC 61730, UL 1703 |
Contenido del Paquete
🔩 Rieles CrossRail de aluminio anodizado (cantidad según cálculo estructural)🔧 Grapas MiniClamp para fijación de paneles⚙️ Soportes de inclinación 20° ajustables🔩 Tornillería anticorrosiva completa en acero inoxidable🏗️ Elementos de anclaje para estructura de techo📐 Tapas terminales y componentes de sellado📋 Manual de instalación en español con diagramas técnicos✅ Certificados de cumplimiento estructural
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesTechos de casas unifamiliares y desarrollos habitacionales con sistemas solares de 5 a 7 kWp para autoconsumo
🏢 Proyectos ComercialesEdificios comerciales, oficinas y naves industriales con requerimientos de energía solar para reducción de costos operativos
🌾 Sector AgrícolaInstalaciones en granjas, invernaderos y ranchos para bombeo solar y electrificación de zonas rurales
⚡ Sistemas On-GridInterconexión a red eléctrica con esquemas de medición neta (CFE DAC) para generación distribuida
Notas Importantes
Consideraciones de Instalación: Este kit requiere cálculo estructural previo para verificar capacidad de carga del techo. La resistencia a 200 km/h aplica bajo condiciones de instalación conforme a especificaciones del fabricante. Se recomienda instalación por personal certificado en sistemas fotovoltaicos. Verificar compatibilidad dimensional con paneles solares específicos antes de la compra. El ángulo de 20° es óptimo para latitudes entre 18° y 26° norte (centro de México).
Preguntas Frecuentes
¿Qué tipo de paneles solares son compatibles con este kit K2?
Este kit es compatible con paneles solares de hasta 1134 mm de altura de marco en orientación vertical, lo que incluye módulos de 60 celdas (aproximadamente 1650x990 mm), 72 celdas (1960x990 mm) y algunos modelos de 144 celdas bifaciales. Es compatible con marcas como Longi, Trina Solar, JA Solar, Canadian Solar, Jinko Solar y Risen Energy. Se debe verificar que el espesor del marco del panel esté dentro del rango de ajuste de las grapas MiniClamp (típicamente 30-50 mm).
¿El kit incluye los anclajes para todo tipo de techo?
El kit K2 incluye los componentes estructurales principales (rieles, grapas, soportes) y tornillería general. Los anclajes específicos para el tipo de techo (ganchos para teja, tornillos autoperforantes para chapa, químicos para concreto) pueden variar según la estructura base. K2 Systems ofrece accesorios de anclaje específicos para cada tipo de cubierta que se adquieren según las necesidades del proyecto. Es fundamental realizar un análisis estructural previo para determinar los puntos y tipo de anclaje requeridos.
¿Cómo se calcula si mi techo soporta la carga del sistema solar?
El cálculo estructural debe considerar: (1) peso del sistema completo (paneles + estructura, aprox. 25-30 kg/m²), (2) cargas de viento según zona geográfica (este kit certifica 200 km/h), (3) cargas de nieve si aplica, (4) capacidad de carga del techo existente. Se recomienda contratar a un ingeniero estructural certificado que elabore la memoria de cálculo conforme a normativas locales. K2 Systems proporciona software de diseño K2 Base para facilitar estos cálculos a instaladores certificados.
¿Puedo instalar este kit en ángulos diferentes a 20 grados?
Este kit específico está diseñado para ángulo fijo de 20°. K2 Systems ofrece diferentes modelos de soportes para ángulos de 10°, 15°, 20°, 25° y 30°. El ángulo de 20° es óptimo para latitudes centro de México (Ciudad de México, Guadalajara, Monterrey) maximizando la captación solar anual. Para cambiar el ángulo se requiere adquirir los soportes correspondientes al ángulo deseado, manteniendo los rieles y grapas del sistema base.
¿Qué garantía tiene el sistema de montaje K2?
K2 Systems ofrece garantía de 10 años en componentes de aluminio y acero inoxidable contra defectos de fabricación y corrosión. El sistema está diseñado para vida útil de 25+ años coincidiendo con la garantía de los paneles solares. La garantía cubre fallas en materiales y manufactura, no daños por instalación incorrecta, desastres naturales extremos o mantenimiento inadecuado. Es importante conservar comprobante de compra y realizar instalación conforme a manuales técnicos del fabricante.
¿Se puede ampliar el sistema agregando más paneles posteriormente?
Sí, el sistema K2 MountainRail es modular y permite ampliaciones futuras. Se pueden agregar secciones adicionales de rieles CrossRail y más grapas MiniClamp para incorporar más paneles, siempre que: (1) la estructura del techo tenga capacidad de carga adicional, (2) se respeten las distancias mínimas entre filas para evitar sombras, (3) el sistema eléctrico (inversor, protecciones) soporte la potencia adicional. Es recomendable planificar ampliaciones desde el diseño inicial para optimizar el espacio disponible en techo.
