Kit de Montaje K2 para 14 Paneles Solares en Dos Filas 20° hasta 1303 mm 160 km/h K2 SYSTEMS K2-MR-2X7P-1303-20
- SKU / Modelo: K2-MR-2X7P-1303-20
- Marca: K2 SYSTEMS
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Precio normal:
$ 24,483.99 MXN
Precio en oferta
$ 19,127.99MXN
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

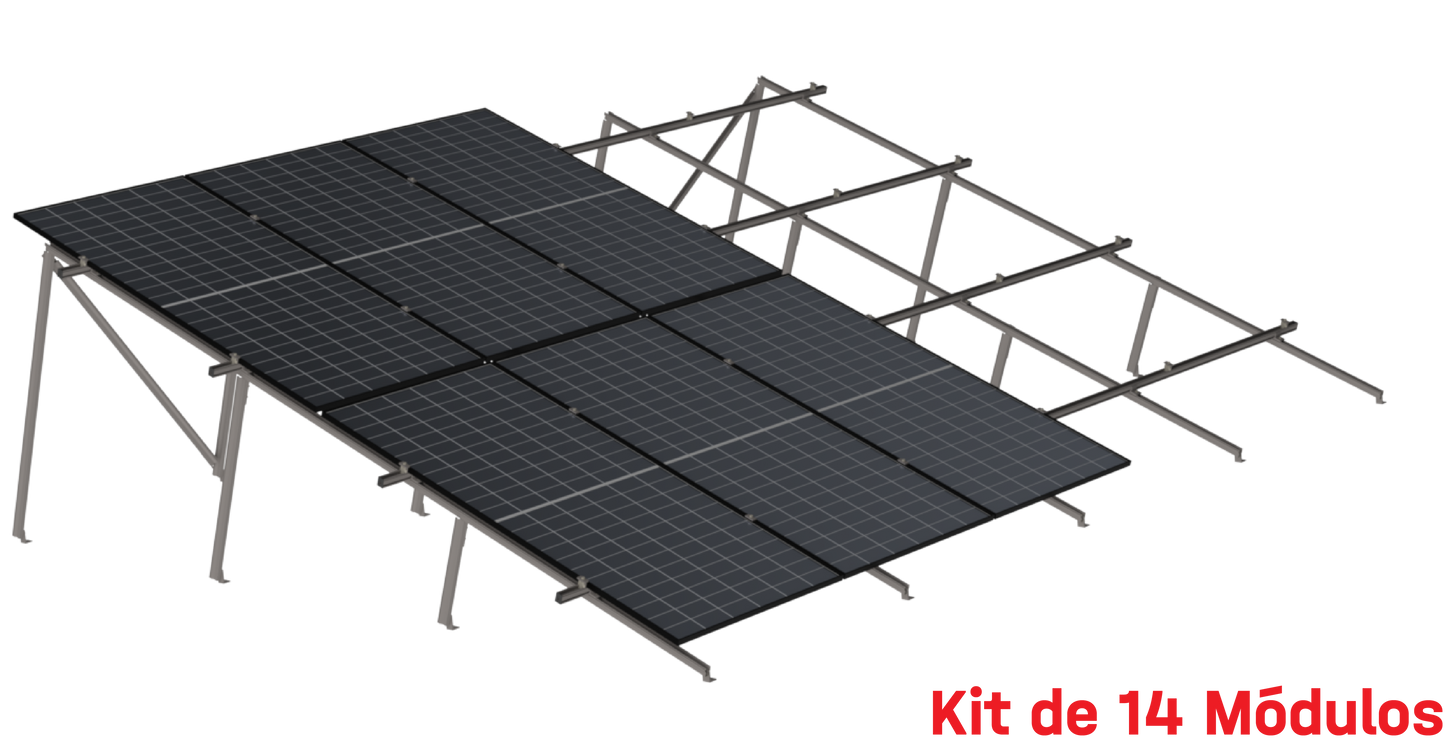

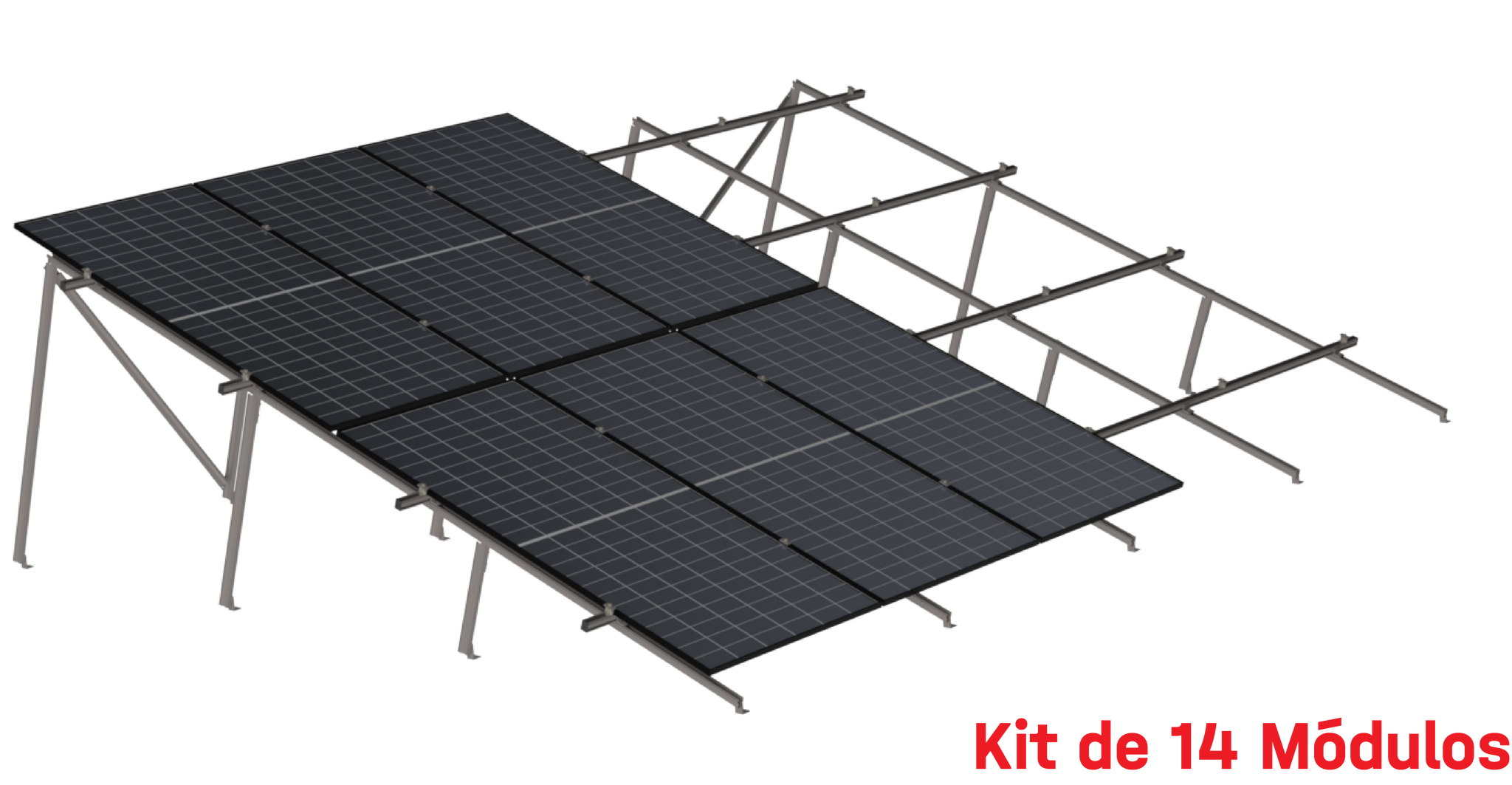

Kit de Montaje K2 para 14 Paneles Solares en Dos Filas 20° hasta 1303 mm 160 km/h K2 SYSTEMS K2-MR-2X7P-1303-20
Modelo K2-MR-2X7P-1303-20 | Marca K2 SYSTEMS
14 PanelesConfiguración 2 FilasInclinación 20°Hasta 1303 mm Largo PanelResistencia 160 km/hTecho Plano
El kit K2-MR-2X7P-1303-20 es un sistema completo de montaje para instalaciones fotovoltaicas en techos planos, diseñado para soportar 14 paneles solares distribuidos en dos filas de 7 módulos cada una, con inclinación fija de 20° y capacidad de resistencia a cargas de viento de hasta 160 km/h según normativas internacionales. Este sistema modular K2 MiniRail permite instalaciones rápidas y seguras, optimizando el espacio disponible y garantizando estabilidad estructural en condiciones climáticas adversas mediante su ingeniería alemana certificada para paneles con marco de hasta 1303 mm de longitud.
La solución de montaje K2 Systems está fabricada con aluminio anodizado de alta resistencia y acero inoxidable, proporcionando durabilidad superior frente a la corrosión y soportando cargas de nieve y viento calculadas según normas técnicas europeas. El kit incluye todos los componentes necesarios: rieles MiniRail de aluminio extruido, abrazaderas de fijación ajustables, triángulos de soporte estructural con ángulo de 20°, lastres de estabilización y tornillería completa en acero inoxidable A2/A4. El sistema está optimizado para paneles solares con dimensiones hasta 1303 mm de largo (aproximadamente 60 o 72 celdas), siendo compatible con la mayoría de módulos fotovoltaicos comerciales.
Beneficios Principales
- Configuración pre-calculada para 14 paneles en arreglo 2x7 con inclinación óptima de 20° para maximizar captación solar en instalaciones horizontales
- Resistencia certificada a cargas de viento de hasta 160 km/h, cumpliendo normativas internacionales de seguridad estructural IEC y Eurocode
- Sistema MiniRail de K2 con instalación rápida sin perforación de membrana, preservando impermeabilización del techo plano
- Compatibilidad universal con paneles de marco estándar hasta 1303 mm (módulos de 60-72 celdas de la mayoría de fabricantes)
- Construcción en aluminio anodizado y acero inoxidable de grado marino, garantizando 25+ años de vida útil sin corrosión
- Diseño modular expandible que permite ajustes de campo y reconfiguración según necesidades del proyecto
- Lastres de estabilización incluidos que eliminan necesidad de anclajes invasivos en muchas aplicaciones de techo plano
- Ingeniería alemana certificada con cálculos estructurales completos y documentación técnica para permisos de construcción
Especificaciones Tecnicas
| Característica | Especificación |
|---|---|
| Capacidad de Paneles | 14 módulos fotovoltaicos |
| Configuración de Arreglo | 2 filas x 7 paneles (2x7) |
| Ángulo de Inclinación | 20° fijo |
| Longitud Máxima de Panel | Hasta 1303 mm |
| Compatibilidad de Módulos | Paneles con marco 60-72 celdas |
| Resistencia al Viento | Hasta 160 km/h certificado |
| Tipo de Instalación | Techo plano horizontal |
| Sistema de Montaje | K2 MiniRail modular |
| Materiales y Construcción | Detalles |
|---|---|
| Material Rieles | Aluminio extruido anodizado |
| Material Estructura | Aluminio y acero galvanizado |
| Tornillería | Acero inoxidable A2/A4 |
| Protección Anticorrosión | Anodizado y galvanizado por inmersión |
| Vida Útil Estimada | 25+ años |
| Certificaciones | TÜV, CE, normas IEC y Eurocode |
| Garantía Fabricante | 10 años en componentes estructurales |
| País de Origen | Alemania |
Contenido del Paquete
⚙️ Rieles MiniRail de aluminio precortados🔧 Abrazaderas de fijación para 14 paneles📐 Triángulos de soporte estructural 20°⚖️ Lastres de estabilización calculados🔩 Tornillería completa acero inoxidable📋 Manual de instalación técnico📊 Certificados de carga y cálculos estructurales🛠️ Herramientas de ajuste especializadas
Aplicaciones Recomendadas
🏢 Instalaciones ComercialesTechos planos de naves industriales, bodegas y edificios comerciales con sistemas solares de mediana escala
🏠 Proyectos ResidencialesAzoteas horizontales de edificios residenciales y casas con techo plano que requieren instalación sin perforación
⚡ Granjas Solares DistribuidasInstalaciones fotovoltaicas sobre estructuras planas en proyectos de generación distribuida hasta 5 kWp
🏗️ Retrofit y AmpliacionesExpansión modular de sistemas existentes en techos planos con necesidad de cálculos estructurales certificados
Productos Complementarios
Paneles Solares 400-550WMódulos fotovoltaicos monocristalinos de 60-72 celdas con dimensiones compatibles hasta 1303 mm
Inversor On-Grid 5-6 kWInversor de conexión a red para sistema completo de 14 paneles (aprox. 5.6-7.7 kWp según potencia del módulo)
Conectores MC4Conectores fotovoltaicos certificados para interconexión eléctrica entre paneles y cableado DC
Cable Solar 6mm² o 10mm²Cable fotovoltaico DC resistente a UV para conexión entre arreglo de paneles e inversor
String Combiner BoxCaja combinadora de strings con protecciones fusibles para centralizar conexiones del arreglo fotovoltaico
Monitoreo de GeneraciónSistema de monitoreo remoto para supervisión de producción solar y detección de fallas
Preguntas Frecuentes
¿Este kit requiere perforación del techo para su instalación?
No necesariamente. El sistema K2 para techo plano está diseñado con lastres de estabilización que en muchas aplicaciones permiten instalación sin perforar la membrana impermeabilizante. Los cálculos estructurales incluidos determinan si el lastrado es suficiente o se requieren anclajes según cargas de viento y nieve locales, pendiente del techo y peso propio del sistema.
¿Qué dimensiones de paneles solares son compatibles con este kit?
El kit K2-MR-2X7P-1303-20 es compatible con paneles solares con marco de hasta 1303 mm de longitud, lo que incluye la mayoría de módulos de 60 celdas (aprox. 1650x990 mm) y 72 celdas (aprox. 1950x990 mm o 2000x1000 mm). Las abrazaderas ajustables permiten instalación de módulos con espesores de marco entre 30-50 mm de diversos fabricantes.
¿Por qué está fijado a 20° de inclinación y no es ajustable?
La inclinación de 20° es un ángulo optimizado que balancea captación solar eficiente con estabilidad estructural y aprovechamiento de espacio en techos planos. Este ángulo reduce resistencia al viento, minimiza sombras entre filas, facilita autolimpieza de paneles por lluvia y maximiza la cantidad de módulos instalables por m² de techo. Los cálculos estructurales certificados están basados en esta inclinación específica.
¿Cuánto espacio de techo se requiere para instalar este sistema completo?
Para el arreglo completo de 2 filas con 7 paneles por fila se requieren aproximadamente 35-45 m² dependiendo del tamaño específico de los paneles (60 vs 72 celdas) y la separación entre filas necesaria para evitar sombreado. El sistema está diseñado para minimizar espaciamiento mientras mantiene eficiencia óptima. Se recomienda considerar perímetros de seguridad según códigos locales.
¿El kit incluye todos los componentes necesarios para instalación completa?
Sí, el kit K2 incluye todos los componentes estructurales: rieles MiniRail, abrazaderas de panel, triángulos de soporte, lastres, tornillería completa en acero inoxidable, y documentación técnica con cálculos estructurales. NO incluye los paneles solares, cableado eléctrico DC, conectores MC4, ni inversor, que deben adquirirse por separado según especificaciones del proyecto.
¿Qué certificaciones tiene este sistema de montaje K2?
Los sistemas K2 cuentan con certificación TÜV, marcado CE europeo, y cumplimiento con normas IEC 61215 para sistemas fotovoltaicos y Eurocodes para cargas estructurales. Incluyen cálculos de ingeniería certificados para cargas de viento hasta 160 km/h y nieve según zona climática. La documentación técnica incluida es aceptada por autoridades de construcción para permisos de instalación en la mayoría de jurisdicciones.
