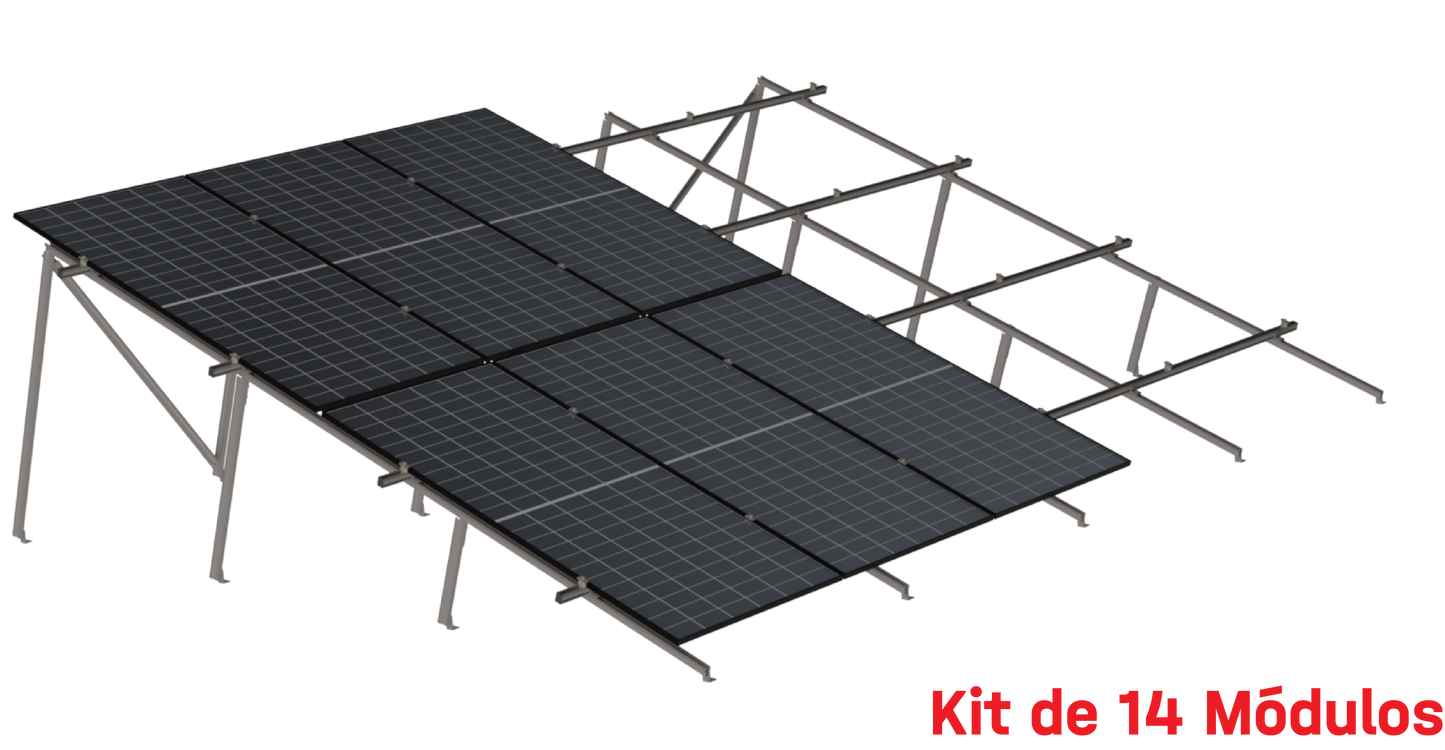

Kit de K2 para 14 paneles en dos filas a 20° hasta 1303 mm - 200 km/h
Kit de K2 para 14 paneles en dos filas a 20° hasta 1303 mm - 200 km/h
Agotado

Kit Montaje Solar K2 14 Paneles 2 Filas 20° 1303mm 200km/h K2 Systems K2-MR-2X7P-1303-20-R

Precio normal: $ 29,162.99 MXN
Precio en oferta
$ 22,782.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Creditea Banner
× Creditea Banner - Full Size

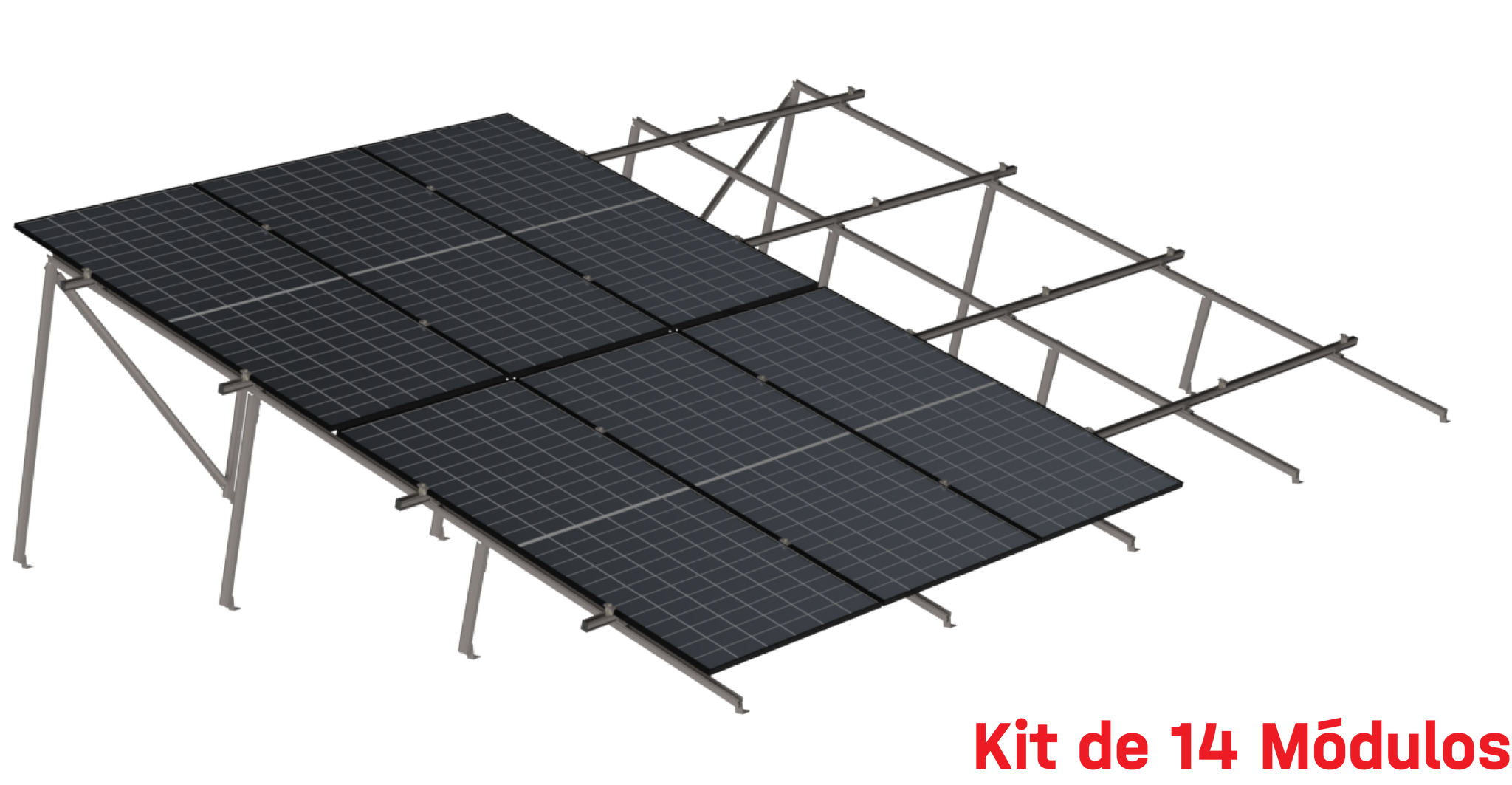

Kit Montaje Solar K2 14 Paneles 2 Filas 20° 1303mm 200km/h K2 Systems K2-MR-2X7P-1303-20-R

Modelo: K2-MR-2X7P-1303-20-R | Marca: K2 Systems

14 Paneles SolaresInclinación 20°Resistencia 200 km/h2 FilasAncho Máximo 1303mmAluminio Anodizado

El kit de montaje K2-MR-2X7P-1303-20-R es un sistema completo de estructura para instalación de 14 paneles solares fotovoltaicos en configuración de dos filas de 7 paneles cada una, con ángulo de inclinación fijo de 20 grados y capacidad de resistencia a vientos de hasta 200 km/h según normas de ingeniería estructural. Diseñado para paneles con ancho máximo de 1303 mm, este kit de montaje K2 Systems incorpora rieles MiniRail de aluminio extruido 6005-T5 anodizado, grapas universales de acero inoxidable 304 y sistema de anclaje ajustable para cubiertas planas o inclinadas, garantizando estabilidad estructural con carga estática superior a 2400 Pa y carga dinámica de viento hasta 200 km/h en zona climática C según IEC 61215.

K2 Systems es fabricante alemán líder en sistemas de montaje fotovoltaico con más de 20 años de experiencia, reconocido por su ingeniería de precisión y certificaciones internacionales TÜV, CE e ISO 9001. Este kit modular K2-MR-2X7P-1303-20-R optimiza tiempos de instalación mediante sistema de ensamble sin perforaciones pre-taladradas, compatibilidad universal con marcos de paneles de 30-50 mm de espesor, y incluye tornillería de acero inoxidable A2, conectores de puesta a tierra integrados y manual de instalación con cálculos estructurales certificados para cumplimiento normativo NOM-001-SEDE y CFE.

Beneficios Principales

  • Configuración optimizada para 14 paneles solares en 2 filas de 7 unidades con inclinación fija de 20° que maximiza captación solar en latitudes entre 15°N y 30°N durante todo el año
  • Resistencia estructural certificada a vientos de hasta 200 km/h y cargas de nieve de 2400 Pa según normas IEC 61215 y DIN 1055 para instalaciones en zonas climáticas adversas
  • Sistema MiniRail de aluminio 6005-T5 anodizado con tratamiento anticorrosión que garantiza durabilidad de 25+ años en ambientes marinos e industriales con exposición UV constante
  • Compatibilidad universal con paneles fotovoltaicos de 1303 mm de ancho máximo, marcos de 30-50 mm de espesor y peso unitario hasta 35 kg sin modificaciones estructurales
  • Grapas ajustables de acero inoxidable 304 con sistema de apriete QuickFix que permite instalación sin herramientas especiales reduciendo tiempo de montaje en 40%
  • Sistema de anclaje modular adaptable a cubiertas de concreto, lámina, teja o suelo mediante kit de lastre opcional, sin perforaciones en membrana impermeable
  • Conectores de puesta a tierra integrados en cada grapa que cumplen NEC Article 690.43 y NOM-001-SEDE para continuidad eléctrica y protección contra descargas
  • Incluye tornillería completa de acero inoxidable A2, conectores Mid/End Clamp, perfiles de soporte y guía de instalación con cálculos estructurales pre-certificados

Especificaciones Técnicas

Característica Especificación
Capacidad de Paneles 14 paneles solares (2 filas × 7 paneles)
Inclinación de Montaje 20° fija
Ancho Máximo de Panel 1303 mm
Espesor de Marco Compatible 30 - 50 mm
Resistencia al Viento Hasta 200 km/h (zona climática C)
Carga de Nieve 2400 Pa (según IEC 61215)
Material de Rieles Aluminio extruido 6005-T5 anodizado
Material de Grapas Acero inoxidable 304
Tornillería Acero inoxidable A2 (incluida)
Peso Máximo por Panel 35 kg
Sistema de Anclaje Modular ajustable (cubierta/suelo)
Puesta a Tierra Integrada en grapas (NEC 690.43)
Vida Útil Estimada 25+ años
Certificaciones TÜV, CE, ISO 9001, IEC 61215, DIN 1055
Normativas NOM-001-SEDE, CFE, NEC Article 690

Contenido del Paquete

⚙️ Rieles MiniRail aluminio 6005-T5 anodizado (cantidad según configuración 2×7)🔩 Grapas intermedias Mid Clamp acero inoxidable 304🔩 Grapas terminales End Clamp acero inoxidable 304🔧 Tornillería completa acero inoxidable A2⚡ Conectores de puesta a tierra integrados📐 Perfiles de soporte con inclinación 20°🔗 Conectores de unión de rieles📋 Manual de instalación con cálculos estructurales certificados📄 Guía de cumplimiento normativo NOM-001-SEDE y CFE

Aplicaciones Recomendadas

🏭 Instalaciones Comerciales e IndustrialesTechos planos de naves industriales, bodegas y centros comerciales con requerimientos de alta resistencia estructural y cargas de viento superiores a 150 km/h
🏠 Sistemas Residenciales en SueloHuertas solares residenciales sobre terreno con cimentación de concreto o sistema de lastre, optimizando captación solar en azoteas sin inclinación
🌊 Zonas Costeras y Ambientes SalinosInstalaciones en regiones con alta humedad y exposición a ambientes marinos donde se requiere protección anticorrosión certificada por 25 años
⚡ Granjas Solares de Mediana EscalaProyectos fotovoltaicos de 5-50 kW que requieren modularidad, rapidez de instalación y cumplimiento normativo CFE para interconexión a red

Productos Complementarios

Kit de Lastre K2 SystemsSistema de bloques de concreto o zavorra para anclaje sin perforaciones en cubiertas planas con membrana impermeable, compatible con MiniRail
Extensiones MiniRail K2Rieles adicionales de aluminio anodizado para ampliar configuración a más de 14 paneles manteniendo compatibilidad estructural certificada
Kit de Conexión a Tierra K2Cables y conectores de puesta a tierra suplementarios para cumplimiento NEC Article 690.43 en instalaciones de gran escala con múltiples strings
Tornillería de Repuesto A2Set de tornillos, tuercas y arandelas de acero inoxidable A2 de reemplazo para mantenimiento preventivo y expansiones futuras del sistema fotovoltaico

Preguntas Frecuentes

¿Este kit es compatible con paneles solares de cualquier marca?
Sí, el kit K2-MR-2X7P-1303-20-R es compatible con paneles fotovoltaicos de cualquier fabricante siempre que cumplan con las especificaciones: ancho máximo de 1303 mm, espesor de marco entre 30-50 mm y peso unitario hasta 35 kg. Esto incluye marcas como Canadian Solar, JA Solar, Trina Solar, LONGi, Jinko Solar y paneles policristalinos o monocristalinos estándar.
¿Se puede instalar en techos con inclinación existente o solo en superficies planas?
El sistema está diseñado principalmente para cubiertas planas o con inclinación mínima (0-5°), donde los perfiles de soporte incluidos generan el ángulo de 20°. Para techos con inclinación mayor a 5°, se requiere consultar con ingeniero estructural y posiblemente utilizar anclajes ajustables adicionales o kit de compensación de K2 Systems para mantener el ángulo óptimo de 20° respecto al horizonte.
¿Qué tipo de anclaje se necesita para instalación en azotea de concreto?
Para cubiertas de concreto se utilizan taquetes de expansión M10 o M12 de acero inoxidable (no incluidos) con profundidad mínima de anclaje de 80 mm y resistencia a extracción de 5 kN por punto según DIN 1055. Se recomienda sellado con silicón estructural o membrana impermeable en cada perforación. Alternativamente, puede usarse kit de lastre K2 Systems para instalación sin perforaciones si la carga estática y resistencia al viento lo permiten según cálculo estructural del sitio.
¿El kit incluye todo lo necesario para la instalación o se requieren componentes adicionales?
El kit incluye todos los componentes estructurales del sistema de montaje: rieles MiniRail, grapas intermedias y terminales, tornillería de acero inoxidable, conectores de tierra y perfiles de soporte a 20°. NO incluye: paneles solares, anclajes a cubierta (taquetes/lastre), cableado eléctrico DC, inversores, ni estructura de cimentación. Se requieren herramientas básicas: taladro, llaves allen, nivel, cinta métrica y equipo de seguridad para trabajo en alturas.
¿Cómo se garantiza la resistencia de 200 km/h y cumplimiento de normas estructurales?
El kit K2-MR-2X7P-1303-20-R está certificado por TÜV Rheinland e IEC 61215 con pruebas de túnel de viento que validan resistencia a 200 km/h en zona climática C (presión dinámica 1.6 kN/m²). El manual de instalación incluye memoria de cálculo estructural con factores de seguridad según DIN 1055 y NOM-008-SCFI. Para garantizar cumplimiento es OBLIGATORIO: seguir especificaciones de anclaje, usar tornillería incluida sin sustituciones, respetar distancias mínimas entre puntos de fijación (especificadas en manual) y realizar instalación por personal certificado en sistemas fotovoltaicos.
¿Se puede ampliar la configuración a más de 14 paneles posteriormente?
Sí, el sistema MiniRail de K2 Systems es modular y permite expansión mediante adquisición de rieles adicionales, grapas y perfiles de soporte manteniendo la misma inclinación de 20°. Es fundamental realizar nuevo cálculo estructural para verificar que la carga adicional no exceda la capacidad de la cubierta y que los puntos de anclaje existentes soporten el peso y cargas de viento incrementadas. Se recomienda consultar con ingeniero estructural y adquirir extensiones oficiales K2 Systems para mantener certificaciones y garantías del fabricante.
