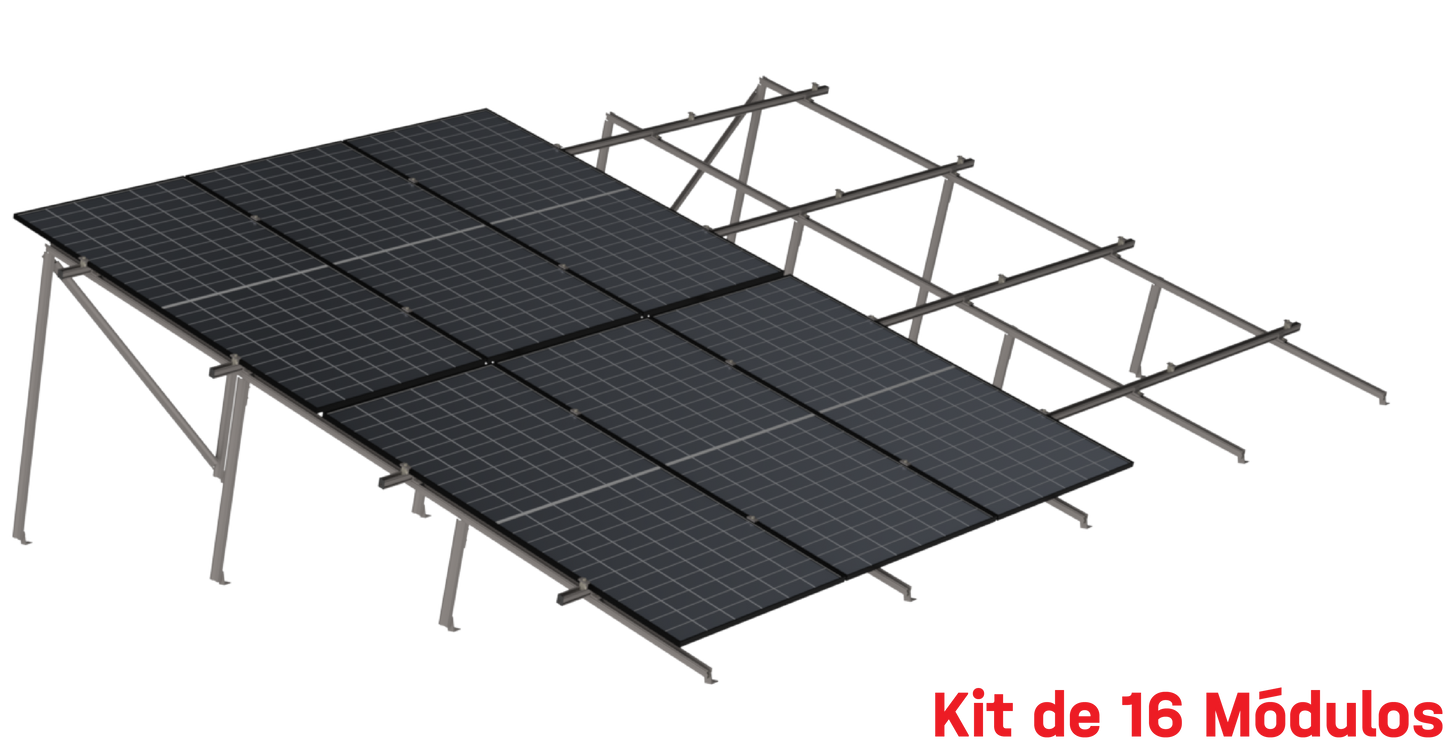

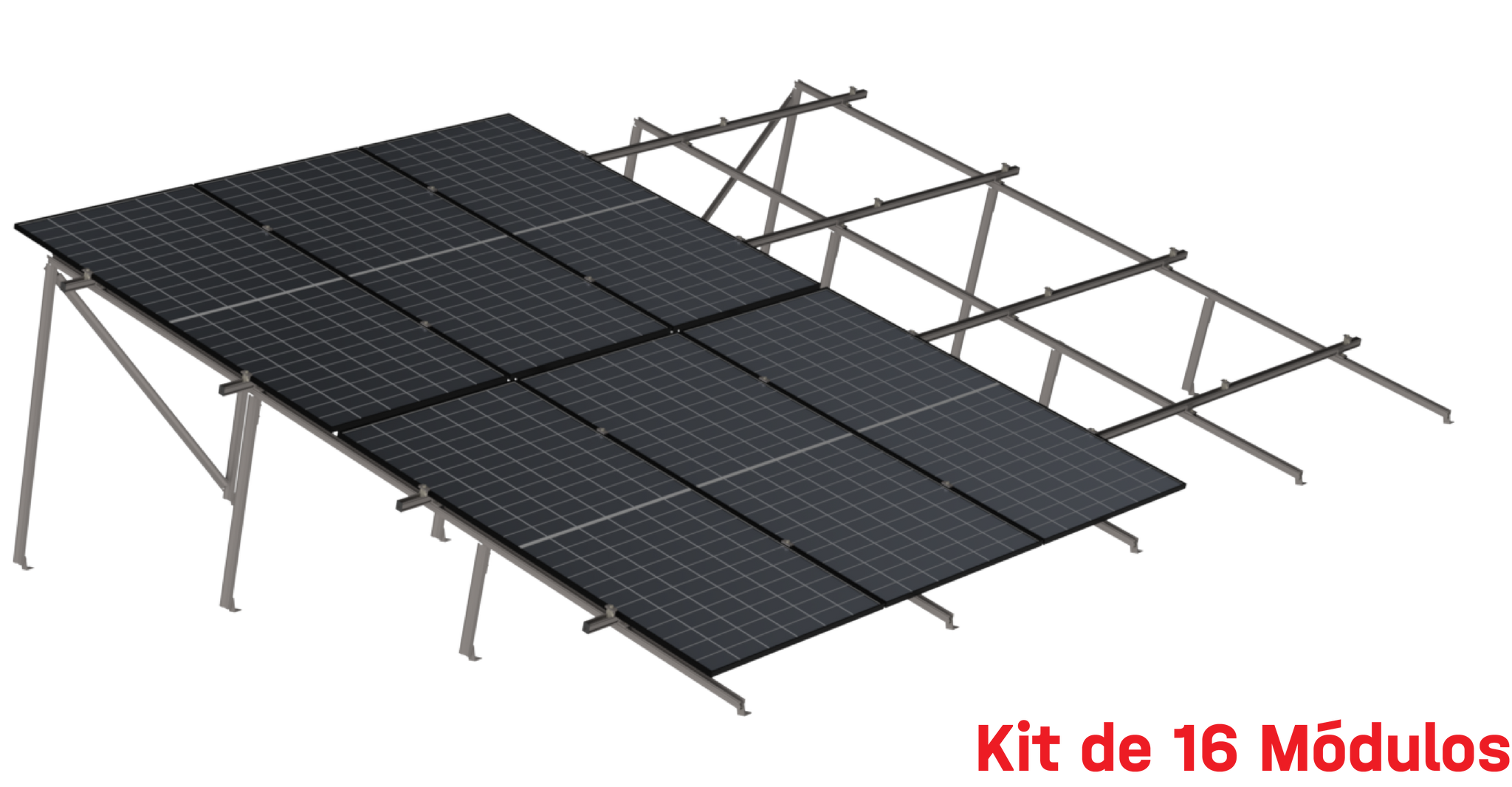

Kit de K2 para 16 paneles en dos filas a 10° hasta 1134 mm - 160 km/h
Kit de K2 para 16 paneles en dos filas a 10° hasta 1134 mm - 160 km/h
Agotado

Kit Montaje K2 16 Paneles Solares 2 Filas 10° 1134mm 160km/h K2 SYSTEMS K2-MR-2X8P-1134-10

Precio normal: $ 23,087.99 MXN
Precio en oferta
$ 18,036.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Creditea Banner
× Creditea Banner - Full Size

Kit Montaje K2 16 Paneles Solares 2 Filas 10° 1134mm 160km/h K2 SYSTEMS K2-MR-2X8P-1134-10

Modelo K2-MR-2X8P-1134-10 | Marca K2 SYSTEMS

16 Paneles Solares2 Filas de 8 PanelesÁngulo 10°Largo hasta 1134mmResistencia 160 km/hMontaje en Techo

El Kit de Montaje K2-MR-2X8P-1134-10 es un sistema completo de estructura para instalación de 16 paneles solares fotovoltaicos en configuración de dos filas de 8 paneles, diseñado con ángulo de inclinación fijo de 10° y compatible con módulos fotovoltaicos de hasta 1134 mm de longitud. Este sistema de montaje K2 Systems está certificado para resistencia al viento de hasta 160 km/h, cumpliendo con estándares internacionales de ingeniería estructural y cargas de viento según normativas IEC 61215 y UL 1703, garantizando seguridad y estabilidad en instalaciones fotovoltaicas residenciales y comerciales en techos planos o inclinados.

Este kit de montaje K2 Systems incluye todos los componentes necesarios para la instalación profesional: rieles de aluminio anodizado de alta resistencia, ganchos de sujeción ajustables, tornillería de acero inoxidable A2, abrazaderas intermedias y terminales específicas para paneles fotovoltaicos, y sistema de nivelación que asegura la inclinación óptima de 10° para maximizar la captación solar en latitudes medias. El diseño modular del sistema K2 permite ajustes en campo y compatibilidad con la mayoría de paneles solares estándar del mercado.

La estructura K2-MR-2X8P está fabricada en aluminio anodizado grado industrial con protección anticorrosión que garantiza más de 25 años de vida útil en ambientes exteriores, incluyendo zonas costeras con alta salinidad. El sistema de montaje cumple con certificaciones TÜV, CE y ISO 9001, y ha sido probado en túnel de viento para cargas dinámicas de hasta 160 km/h, ofreciendo seguridad estructural en regiones con condiciones climáticas adversas.

Beneficios Principales

  • Sistema completo para 16 paneles solares en configuración optimizada de 2 filas × 8 paneles, maximizando el espacio disponible en techo y facilitando la distribución uniforme del peso estructural
  • Ángulo de inclinación fijo de 10° diseñado para maximizar la producción energética anual en latitudes entre 15° y 25° Norte/Sur, ideal para instalaciones en México y Latinoamérica
  • Resistencia certificada a vientos de hasta 160 km/h (zona eólica B según normativa mexicana CFE), probado en túnel de viento según estándares ASTM E1592 y ASCE 7-16
  • Compatible con paneles solares de hasta 1134 mm de longitud (tamaño estándar 60-72 células), incluyendo marcas líderes como LONGi, Trina Solar, Canadian Solar, JA Solar y Jinko Solar
  • Aluminio anodizado con tratamiento anticorrosión que garantiza más de 25 años de durabilidad sin mantenimiento, resistente a ambientes salinos, humedad extrema y radiación UV
  • Sistema modular de instalación rápida con componentes pre-cortados y tornillería incluida, reduciendo tiempo de instalación en un 40% comparado con sistemas tradicionales
  • Diseño ingenieril que minimiza sombras entre paneles y optimiza el espaciamiento para ventilación natural, reduciendo el efecto de temperatura en la eficiencia fotovoltaica
  • Certificaciones internacionales TÜV Rheinland, CE y cumplimiento con normativa mexicana NOM-001-SEDE-2012 para instalaciones eléctricas fotovoltaicas
  • Sistema de ajuste micrométrico que permite compensar irregularidades del techo hasta ±15 mm, garantizando nivelación perfecta de la estructura fotovoltaica
  • Tornillería de acero inoxidable A2-70 con protección EPDM incluida, previniendo filtraciones de agua y garantizando hermeticidad en la impermeabilización del techo

Especificaciones Técnicas

Característica Especificación
Capacidad del Sistema 16 Paneles Solares (2 Filas × 8 Paneles)
Ángulo de Inclinación 10° (Fijo)
Longitud Máxima de Panel 1134 mm (Paneles 60-72 Células)
Resistencia al Viento 160 km/h (Zona Eólica B)
Carga de Nieve Máxima 2.4 kN/m² (Según ASCE 7)
Material de Rieles Aluminio Anodizado EN AW-6005A T6
Tratamiento Superficial Anodizado 15 μm + Sellado
Tornillería Incluida Acero Inoxidable A2-70 / A4-80
Abrazaderas Intermedias y Terminales (Aluminio)
Tipo de Montaje Techo Inclinado / Plano con Lastre
Compatibilidad de Módulos Paneles con Marco 30-50 mm
Ancho de Panel Compatible 990-1134 mm (Estándar Industria)
Espaciamiento Entre Filas 50-100 mm (Ajustable en Campo)
Garantía Estructural 25 Años (Material y Fabricación)
Certificaciones TÜV Rheinland, CE, ISO 9001:2015
Normativas Cumplidas IEC 61215, UL 1703, ASCE 7-16, NOM-001-SEDE
Rango de Temperatura -40°C a +85°C (Operación)
Resistencia a Corrosión Clase C5-M (Ambientes Marinos Extremos)
Peso Aproximado del Kit 85-95 kg (Estructura Completa)
País de Fabricación Alemania / Unión Europea

Contenido del Paquete

📏 Rieles de Aluminio Anodizado (Cantidad y Longitud según Diseño)🔩 Abrazaderas Intermedias para Paneles Centrales🔒 Abrazaderas Terminales para Extremos de Fila⚙️ Ganchos de Sujeción a Techo Ajustables🔧 Tornillería de Acero Inoxidable A2/A4 Completa🛡️ Arandelas EPDM para Impermeabilización📐 Sistema de Nivelación y Ajuste de Ángulo📋 Manual de Instalación Técnico en Español✅ Certificado de Calidad TÜV y CE

Aplicaciones Recomendadas

🏠 Instalaciones ResidencialesSistemas fotovoltaicos domésticos de 5-7 kW en techos inclinados o planos, optimizando espacio disponible y maximizando producción energética anual
🏢 Proyectos Comerciales PequeñosInstalaciones en naves industriales, bodegas, escuelas y oficinas con techos de lámina o concreto, soportando cargas de viento y nieve certificadas
🌾 Aplicaciones AgroindustrialesSistemas de bombeo solar, electrificación de ranchos y granjas, con estructura robusta resistente a ambientes con polvo, humedad y salinidad
🏖️ Zonas Costeras y MarinasInstalaciones en regiones con alta salinidad donde se requiere protección anticorrosión superior (clase C5-M), garantizando 25+ años de vida útil

Productos Complementarios

Paneles Solares 450-550WMódulos fotovoltaicos monocristalinos de alta eficiencia, compatibles con la configuración de 16 paneles del sistema K2 para generación de 7-8.8 kW
Inversor Solar On-Grid 5-8 kWInversor de conexión a red eléctrica con certificación CFE para interconexión, compatible con la potencia del arreglo de 16 paneles solares
Sistema de Monitoreo WiFiDispositivo de telemetría para supervisión remota de producción energética, análisis de rendimiento y alertas de fallas en tiempo real
Protecciones Eléctricas DCFusibles, interruptores termomagnéticos y varistores para protección del lado DC del sistema fotovoltaico según NOM-001-SEDE

Notas Importantes

⚠️ Consideraciones Técnicas de Instalación:

  • La instalación debe ser realizada por personal técnico calificado con conocimientos en estructuras fotovoltaicas y normativa eléctrica vigente NOM-001-SEDE-2012
  • Se requiere estudio de cargas estructurales del techo previo a la instalación, especialmente en techos antiguos o con condiciones estructurales dudosas
  • El ángulo de 10° está optimizado para latitudes entre 15°-25° N/S; para otras ubicaciones geográficas consulte el ángulo óptimo según su latitud específica
  • En instalaciones en techo plano se requiere sistema de lastre adicional (no incluido) para garantizar estabilidad ante cargas de viento de 160 km/h
  • Verifique la compatibilidad del largo de sus paneles solares (máximo 1134 mm); paneles de 72 células o bifaciales pueden requerir configuración diferente
  • La tornillería debe instalarse con torque controlado según especificaciones del manual (12-15 Nm típico) para evitar deformación de rieles de aluminio
  • Mantenga espaciamiento mínimo de 50 mm entre filas de paneles para permitir ventilación adecuada y reducir pérdidas por temperatura
  • En zonas con granizo frecuente, verifique que sus paneles tengan certificación IEC 61215 para impacto de granizo de 25 mm a 23 m/s

Preguntas Frecuentes

¿Este kit incluye los paneles solares o solo la estructura de montaje?
Este kit K2-MR-2X8P-1134-10 incluye ÚNICAMENTE la estructura de montaje (rieles, abrazaderas, ganchos, tornillería y accesorios de instalación). Los paneles solares, inversor, cableado eléctrico y protecciones DC/AC se adquieren por separado. El kit está diseñado para ser compatible con paneles solares estándar de 60-72 células de cualquier fabricante reconocido (LONGi, Trina, Canadian Solar, etc.) siempre que no excedan 1134 mm de longitud.
¿Qué potencia de sistema fotovoltaico puedo instalar con este kit de 16 paneles?
Con 16 paneles solares modernos de 450-550W, este sistema puede generar entre 7.2 kW y 8.8 kW de potencia pico (kWp). Considerando un factor de planta del 18-22% en México, la producción anual estimada es de 11,000-15,000 kWh/año dependiendo de su ubicación geográfica, irradiación solar local y sombreado. Para uso residencial típico (consumo 300-500 kWh/mes), este sistema puede cubrir el 70-100% de la demanda eléctrica.
¿El ángulo de 10° es adecuado para mi ubicación en México?
El ángulo de 10° está optimizado para latitudes bajas entre 15°-25° Norte, lo cual incluye gran parte del sur y sureste de México (Yucatán, Quintana Roo, Chiapas, Tabasco, Veracruz, Oaxaca costera). Para el centro y norte del país (latitudes 20°-30° N como CDMX, Guadalajara, Monterrey), el ángulo óptimo es 18°-25° pero el sistema a 10° sigue siendo funcional con pérdida del 3-7% en producción anual. Para maximizar generación en invierno, considere ángulos mayores o consúltenos sobre kits K2 con otras inclinaciones.
¿Cómo se instala en techo plano y qué se necesita además del kit?
Para instalación en techo plano (azotea de concreto), este kit K2 requiere complementarse con sistema de lastre (bloques de concreto o bases con peso) para asegurar la estructura sin perforar la impermeabilización. Se recomienda un peso de lastre de 25-35 kg/m² de panel dependiendo de la zona eólica. También se requieren triángulos o soportes elevadores para lograr el ángulo de 10° desde la superficie horizontal. K2 Systems ofrece bases de lastre específicas (serie CrossBase) compatibles con este kit, disponibles por separado.
¿La estructura K2 resiste ambientes costeros con alta salinidad?
Sí, completamente. El aluminio anodizado EN AW-6005A T6 con capa de anodizado de 15 μm y sellado tiene clasificación de resistencia a corrosión C5-M (ambiente marino extremo) según ISO 12944. La tornillería en acero inoxidable A2-70 y A4-80 también está diseñada para ambientes salinos. Esta estructura está certificada para instalaciones a menos de 500 metros de la costa sin degradación significativa durante más de 25 años. Miles de instalaciones K2 operan exitosamente en zonas costeras de Europa, Australia y América Latina.
¿Qué garantía tiene el sistema de montaje K2 y qué cubre?
K2 Systems ofrece garantía estructural de 25 años sobre defectos de materiales y fabricación en todos los componentes de aluminio y acero inoxidable. Esta garantía cubre la integridad mecánica de rieles, abrazaderas y ganchos, pero no cubre daños por instalación incorrecta, modificaciones no autorizadas, desastres naturales extremos fuera de especificación (huracanes categoría 5, tornados), o desgaste por químicos industriales agresivos. La garantía es transferible en caso de venta de la propiedad y está respaldada por TÜV Rheinland.
¿Se puede expandir el sistema después o agregar más paneles?
Este kit está diseñado específicamente para 16 paneles en configuración 2×8. Para expansiones futuras, se requiere adquirir componentes K2 adicionales (rieles, abrazaderas, ganchos) manteniendo la misma línea de producto para garantizar compatibilidad mecánica y estructural. K2 Systems ofrece kits modulares que pueden instalarse adyacentes al sistema original. Sin embargo, es importante recalcular las cargas estructurales del techo antes de agregar peso adicional, y verificar que el inversor y cableado DC tengan capacidad para los paneles extra.
¿Cuánto tiempo toma instalar este sistema de montaje K2?
Un equipo de 2 instaladores experimentados puede completar el montaje de la estructura K2 para 16 paneles en 6-8 horas de trabajo, incluyendo marcado, perforación del techo, instalación de ganchos, nivelación de rieles, y colocación de abrazaderas. La instalación completa del sistema fotovoltaico (estructura + paneles + cableado + inversor + interconexión) típicamente toma 2-3 días laborales. El sistema modular K2 con componentes pre-cortados y tornillería incluida reduce el tiempo de instalación en 40% comparado con sistemas de montaje tradicionales soldados en sitio.
