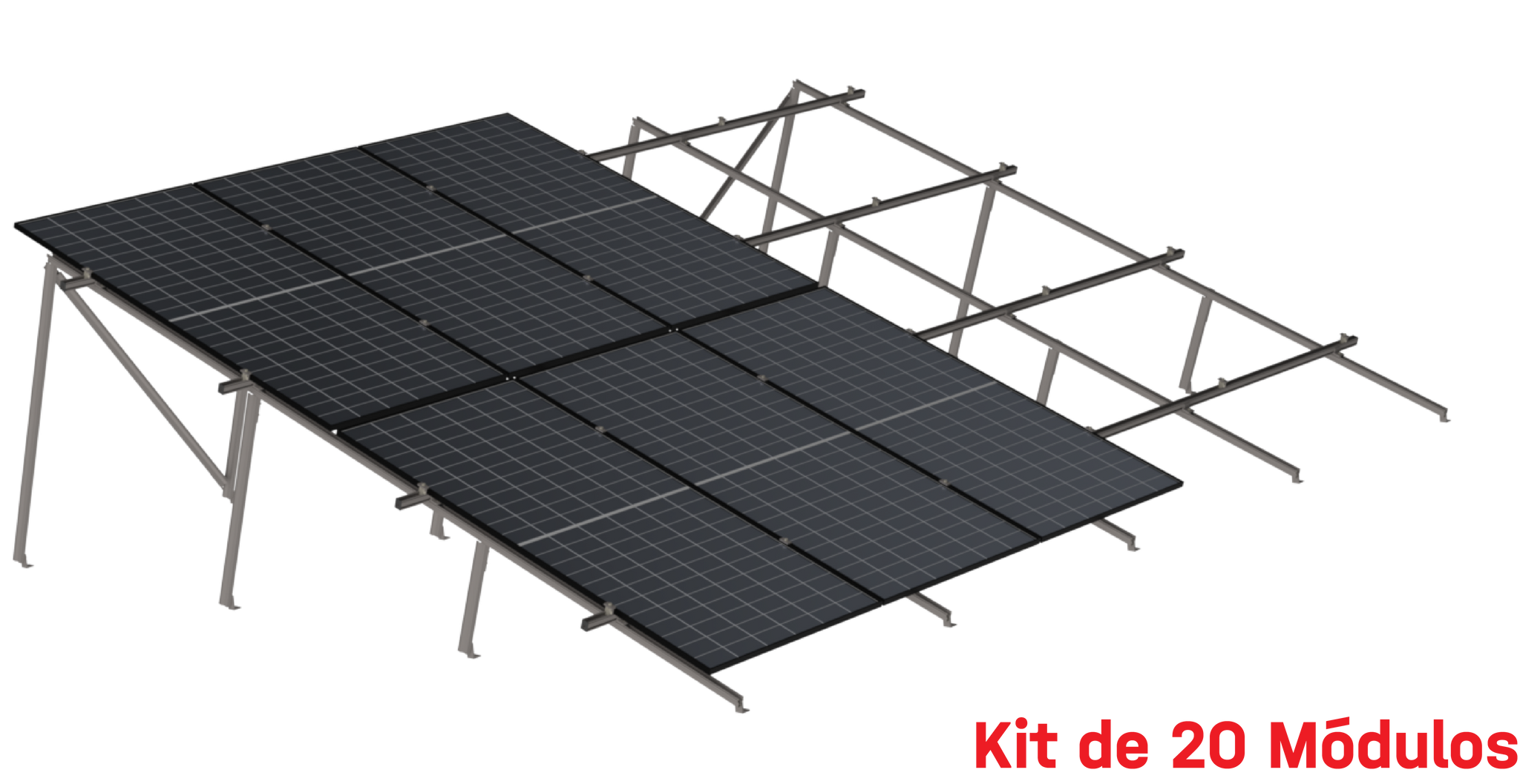

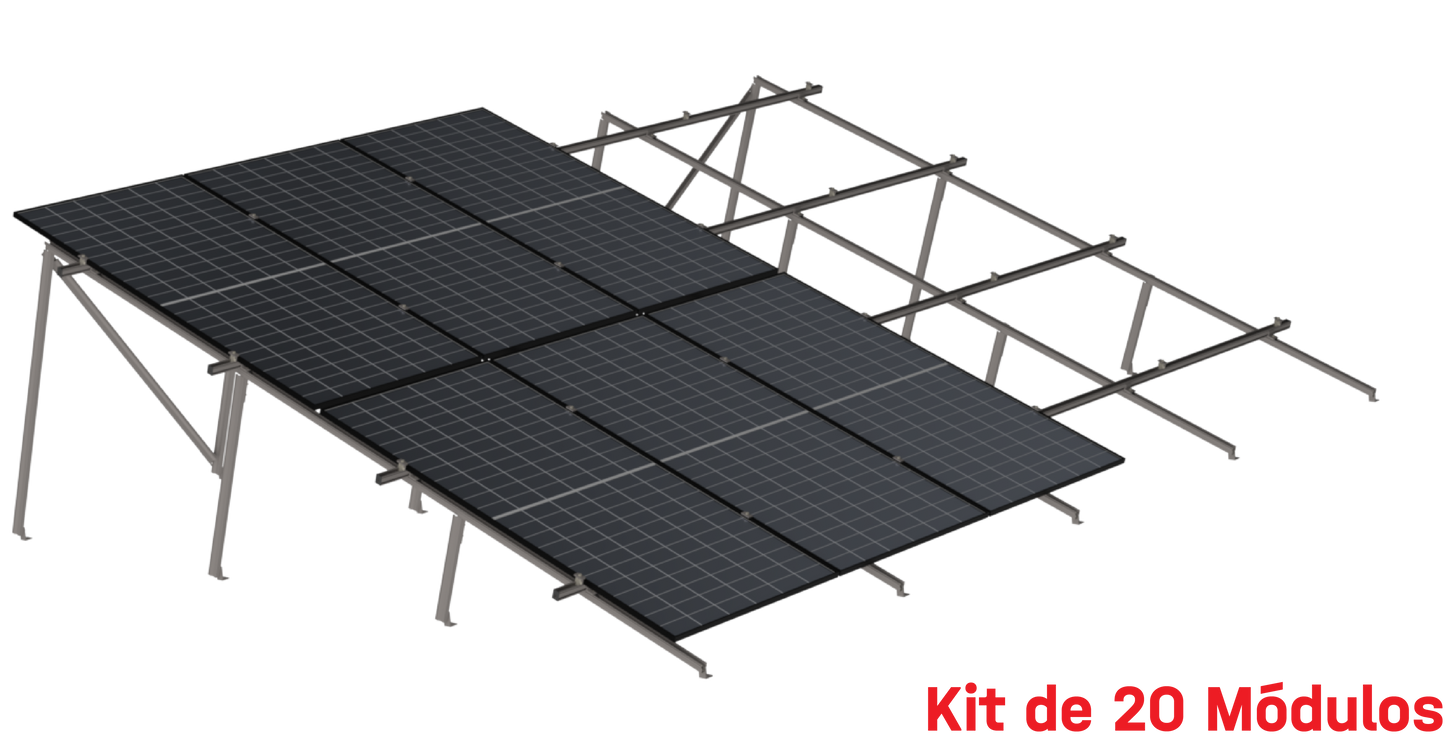

Kit de K2 para 20 paneles en dos filas a 10° hasta 1303 mm - 160 km/h
Kit de K2 para 20 paneles en dos filas a 10° hasta 1303 mm - 160 km/h
Agotado

Kit Montaje 20 Paneles Solares 2 Filas 10° hasta 1303mm 160km/h K2 SYSTEMS K2-MR-2X10P-1303-10

Precio normal: $ 31,055.99 MXN
Precio en oferta
$ 24,261.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Creditea Banner
× Creditea Banner - Full Size

Kit Montaje K2 20 Paneles Solares 2 Filas 10° hasta 1303mm 160km/h K2 SYSTEMS K2-MR-2X10P-1303-10

Modelo K2-MR-2X10P-1303-10 | Marca K2 SYSTEMS

20 Paneles Solares2 Filas HorizontalInclinación 10°Altura Panel hasta 1303mmResistencia Viento 160 km/hAluminio Anodizado

El kit de montaje K2-MR-2X10P-1303-10 es un sistema de riel completo para instalación de 20 paneles solares en configuración de dos filas horizontales con ángulo de inclinación de 10 grados, compatible con paneles de hasta 1303 mm de altura y certificado para resistir velocidades de viento de hasta 160 km/h según normas internacionales de carga estructural. Este sistema MegaRail de K2 SYSTEMS utiliza rieles de aluminio extruido 6005-T5 con tratamiento anodizado para máxima durabilidad en ambientes hostiles.

Diseñado para instalaciones residenciales y comerciales de mediana escala, este kit incluye todos los componentes estructurales necesarios: rieles portantes, abrazaderas de sujeción para panel, tornillería anticorrosión en acero inoxidable A2, y elementos de anclaje compatibles con techos de lámina, concreto y estructura metálica. La configuración en dos filas permite optimizar el espacio disponible manteniendo acceso perimetral para mantenimiento.

El sistema K2 MegaRail se caracteriza por su método de montaje sin perforaciones innecesarias en el panel, protegiendo la integridad del marco y garantizando la validez de las garantías del fabricante. Los rieles pre-perforados permiten ajustes milimétricos en el posicionamiento de las abrazaderas, adaptándose a variaciones dimensionales entre diferentes marcas de paneles solares.

Beneficios Principales

  • Sistema completo certificado para 20 paneles solares en configuración 2x10, optimiza espacio en instalaciones residenciales y comerciales pequeñas
  • Resistencia estructural certificada para vientos de hasta 160 km/h, cumple con normas IEC 61215 y cargas de nieve según zona climática
  • Compatible con paneles de hasta 1303 mm de altura, abarca modelos de 60/120/144 celdas de fabricantes como LONGi, JA Solar, Trina, Canadian Solar y Jinko
  • Inclinación fija de 10° ideal para latitudes de zona tropical y subtropical (0° a 23°), maximiza producción anual con mínima acumulación de polvo
  • Rieles de aluminio anodizado 6005-T5 con tratamiento anticorrosión, garantía de 25 años contra degradación estructural en ambientes salinos e industriales
  • Instalación rápida sin necesidad de soldadura, sistema de abrazaderas con torque controlado de 15-20 Nm para proteger el marco del panel
  • Diseño modular compatible con anclajes K2 SingleRail y CrossRail para techos de lámina ondulada, teja, concreto y estructura metálica
  • Pre-ensamblado de fábrica reduce tiempo de instalación en campo hasta 40% comparado con sistemas tradicionales de perfil C

Especificaciones Técnicas

Característica Especificación
Capacidad de Paneles 20 paneles solares
Configuración 2 filas horizontales x 10 paneles por fila
Ángulo de Inclinación 10 grados
Altura Máxima Panel hasta 1303 mm
Resistencia al Viento 160 km/h (44.4 m/s, Zona C según CFE)
Material Riel Aluminio extruido 6005-T5 anodizado
Material Tornillería Acero inoxidable A2-304
Material Abrazaderas Aluminio anodizado con inserto EPDM
Orientación Horizontal (landscape)
Rango Espesor Marco Panel 30-50 mm
Separación Entre Filas según cálculo de sombra (típico 80-150 mm)
Distancia Entre Rieles ajustable según dimensión panel 950-1100 mm
Carga de Nieve hasta 2400 Pa (según configuración anclaje)
Normas de Cumplimiento IEC 61215, UL 2703, TÜV certificado
Garantía Estructural 25 años
Compatibilidad Anclaje K2 Base, K2 SpeedRail, K2 DuoRail
Rango de Temperatura -40°C a +85°C

Contenido del Paquete

📏 Rieles MegaRail de aluminio 6005-T5 (longitud según configuración)🔩 40x Abrazaderas finales para panel (4 por panel)🔩 20x Abrazaderas centrales compartidas⚙️ Kit completo de tornillería acero inoxidable A2🔧 Tuercas martillo T-slot para ajuste riel🛡️ Topes finales de riel📋 Manual de instalación K2 SYSTEMS en español📐 Plantilla de distribución y torques🔒 Elementos de puesta a tierra (bonding)

Aplicaciones Recomendadas

🏠 Instalaciones Residenciales 6-8 kWSistema ideal para casas con consumo de 600-1000 kWh/mes, cubierta completa con paneles de 400-550W en techos inclinados o azoteas planas
🏢 Comercios Pequeños y OficinasSolución para negocios con demanda de 8-12 kWp, configuración compacta en techos de nave industrial o estructura metálica
🌾 Sistemas Aislados RuralesBase estructural para sistemas off-grid con baterías, aplicaciones agrícolas, telecomunicaciones y bombeo solar en zonas sin red eléctrica
🏗️ Proyectos de Autoconsumo CFE DACInstalaciones bajo esquema de medición neta, cumple con normas CFE para interconexión residencial y comercial en tarifa DAC y GDMTH

Productos Complementarios

K2-BASE Sistemas de AnclajeBases K2 para fijación a techo según tipo de superficie (K2 SpeedRail para lámina, K2 DuoRail para teja, K2 FlatFix para azotea plana)
Conectores de Puesta a TierraGrapas de bonding para continuidad eléctrica entre riel y marco del panel, cumplimiento NEC 690 artículo 690.43
Paneles Solares 400-550WPaneles monocristalinos PERC/TopCon de 60-72 celdas, altura 1650-2280 mm compatible con altura máxima de kit 1303 mm en orientación horizontal
Inversor On-Grid 8-10 kWInversor de conexión a red monofásico o trifásico según capacidad del arreglo (20 paneles x 500W = 10 kWp)
Estructura de Elevación K2Soportes triangulares K2 para aumentar inclinación en azoteas planas, ajustables de 10° a 30° según latitud
Optimizer de PotenciaOptimizadores DC para mitigar sombreado parcial en instalaciones con obstáculos (antenas, tinacos, chimeneas)

Preguntas Frecuentes

¿Este kit incluye los paneles solares o solo la estructura de montaje?
El kit K2-MR-2X10P-1303-10 incluye ÚNICAMENTE el sistema de montaje estructural (rieles, abrazaderas, tornillería). Los paneles solares, sistema de anclaje al techo (bases K2), inversor, cableado y protecciones eléctricas se adquieren por separado según el diseño específico de la instalación.
¿Qué dimensiones de paneles solares son compatibles con este sistema?
Compatible con paneles de hasta 1303 mm de altura en orientación horizontal (landscape). Esto incluye la mayoría de paneles de 60 celdas (1650x992 mm), 120 celdas half-cut (1765x1048 mm) y algunos de 144 celdas (hasta 2280x1303 mm). El sistema acepta espesores de marco de 30-50 mm y permite ajuste de separación entre rieles de 950-1100 mm para adaptarse a diferentes anchos.
¿La inclinación de 10° es adecuada para mi ubicación en México?
La inclinación de 10° es óptima para latitudes de 0° a 15° (zona sur de México: Quintana Roo, Yucatán, Campeche, Chiapas). Para centro de México (CDMX, Guadalajara, latitud 19-21°) se recomienda 15-20°. Para norte (Monterrey, Chihuahua, latitud 25-28°) lo ideal es 20-25°. Sin embargo, 10° sigue siendo funcional con pérdida de rendimiento del 5-8% anual, y tiene ventaja de autolimpieza por lluvia y menor carga de viento.
¿Qué tipo de techo es compatible con este sistema de rieles?
Los rieles K2 MegaRail son compatibles con cualquier tipo de techo SIEMPRE que se utilice el sistema de anclaje K2 correspondiente: K2 SpeedRail para lámina ondulada/trapezoidal, K2 SingleHook para teja de barro/concreto, K2 DuoRail para teja plana, K2 FlatFix para azotea plana con lastrado, K2 EcoDrill para concreto con perforación química. El kit de rieles NO incluye las bases de anclaje.
¿Cuánto tiempo toma instalar este sistema de 20 paneles?
Con equipo de 2 instaladores experimentados: 1 día para montaje de bases de anclaje y nivelación, medio día para instalación de rieles y abrazaderas, medio día para colocación de paneles y cableado DC. Total 2 días hábiles aproximadamente. Instaladores sin experiencia previa en sistema K2 pueden requerir 3-4 días. Se recomienda certificación K2 SYSTEMS para garantizar instalación según especificaciones del fabricante.
¿Este kit cumple con las normas mexicanas para interconexión CFE?
Sí, el sistema K2 MegaRail cumple con las normas internacionales IEC 61215 y UL 2703 reconocidas por CFE. Para interconexión a red bajo esquema de medición neta (NOM-001-SEDE vigente), además de la estructura certificada se requiere: inversor con certificación UL1741 o IEC62109, protecciones eléctricas según NOM-001-SEDE artículo 690, proyecto firmado por ingeniero con cédula profesional, y dictamen de unidad de inspección acreditada ante EMA.
