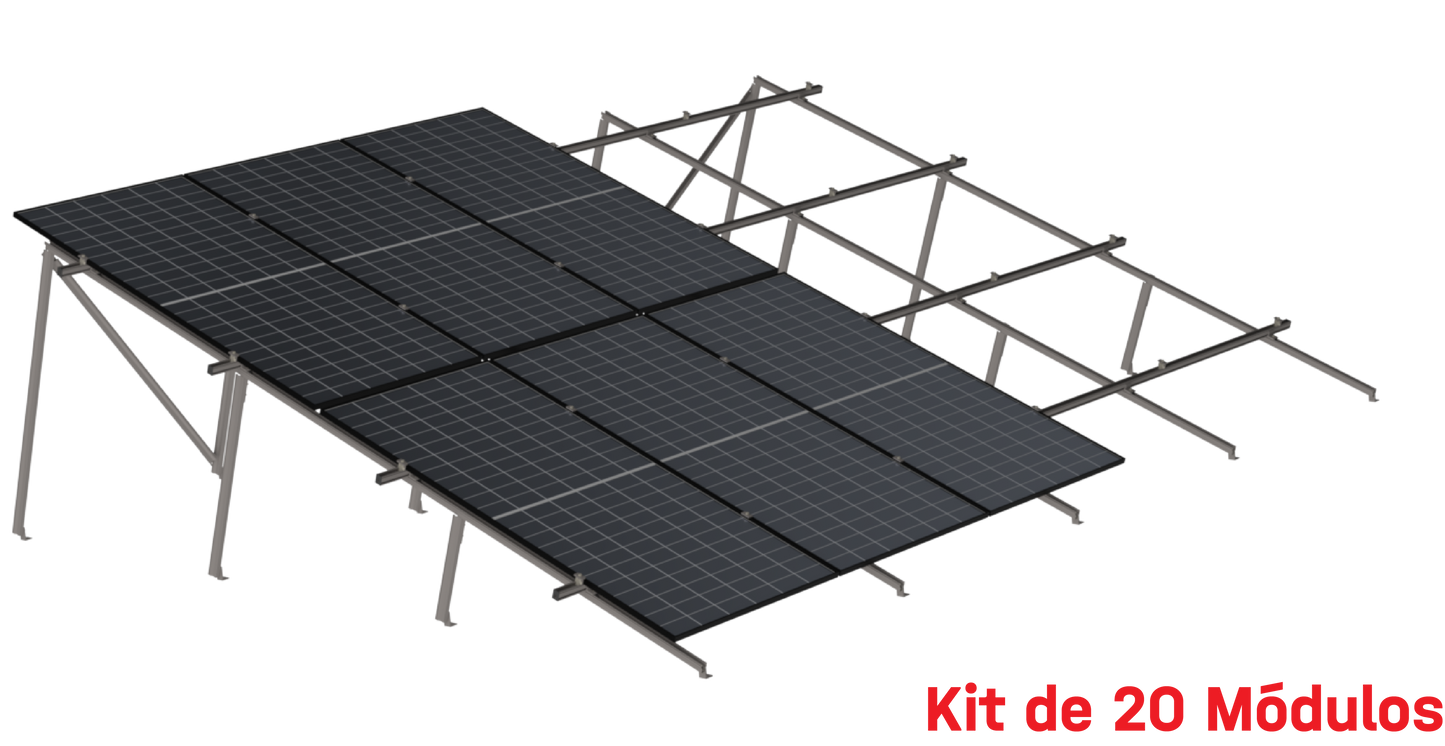

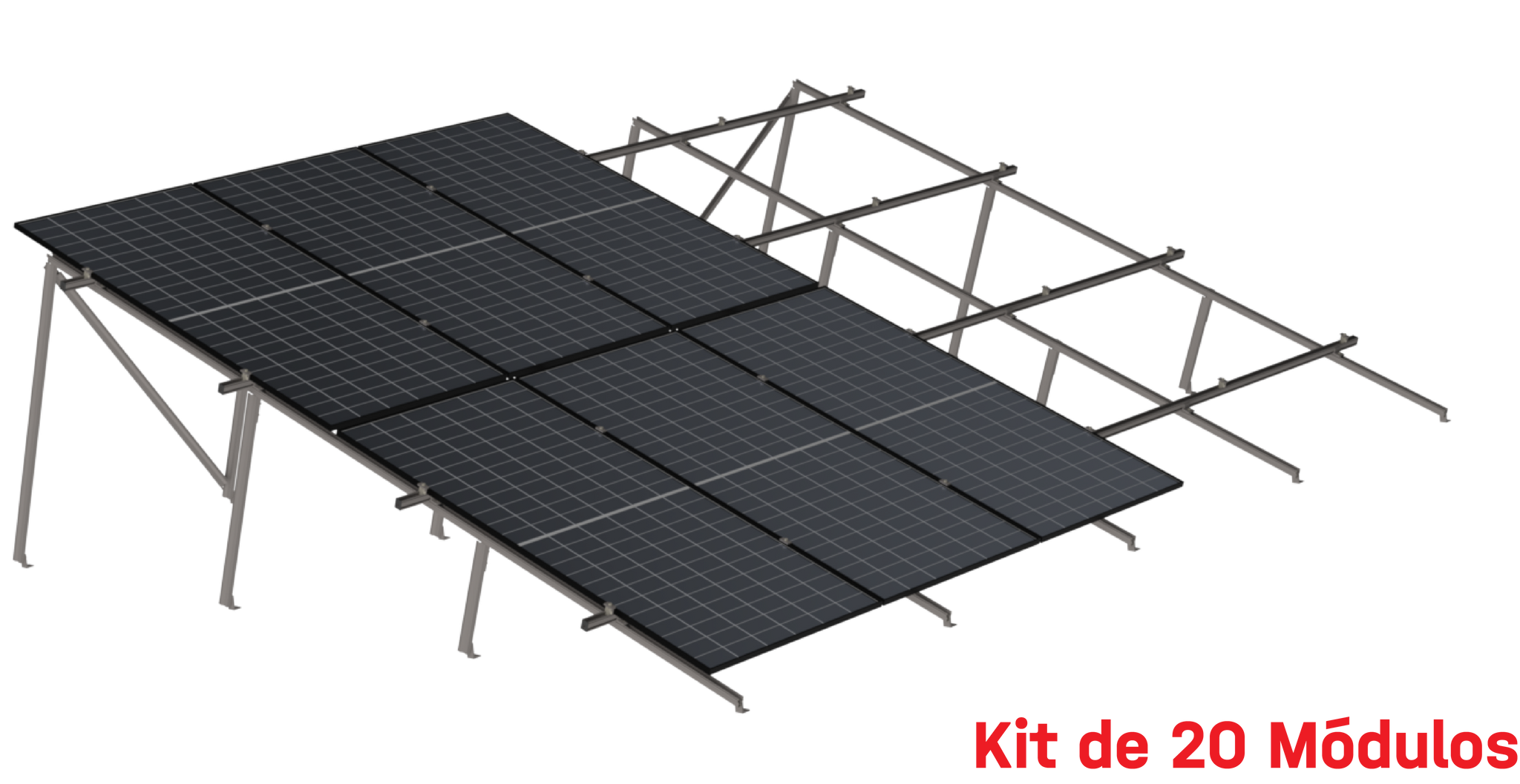

Kit de K2 para 20 paneles en dos filas a 20° hasta 1134 mm - 160 km/h
Kit de K2 para 20 paneles en dos filas a 20° hasta 1134 mm - 160 km/h
Agotado

Kit Montaje K2 Systems 20 Paneles Solares 2 Filas 20° hasta 1134mm 160km/h K2-MR-2X10P-1134-20

Precio normal: $ 29,319.99 MXN
Precio en oferta
$ 22,905.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Creditea Banner
× Creditea Banner - Full Size

Kit Montaje K2 Systems 20 Paneles Solares 2 Filas 20° hasta 1134mm 160km/h K2-MR-2X10P-1134-20

Modelo K2-MR-2X10P-1134-20 | Marca K2 SYSTEMS

20 Paneles Solares2 Filas de 10Ángulo 20°Resistencia 160 km/hPaneles hasta 1134mmAluminio Anodizado

El Kit de Montaje K2 Systems K2-MR-2X10P-1134-20 es un sistema completo de fijación para instalaciones fotovoltaicas en techos inclinados, diseñado para soportar hasta 20 paneles solares organizados en dos filas de 10 módulos cada una. Este kit está certificado para resistir vientos de hasta 160 km/h según normas internacionales de carga estructural y funciona con paneles solares de dimensiones estándar hasta 1134 mm de ancho con orientación a 20° de inclinación respecto a la horizontal. Fabricado en aluminio anodizado de alta resistencia a la corrosión y acero inoxidable grado 304, garantiza durabilidad superior a 25 años en instalaciones a la intemperie.

K2 Systems es fabricante alemán líder mundial en sistemas de montaje para energía solar, reconocido por su ingeniería de precisión y certificaciones TÜV. Este kit incluye todos los componentes estructurales necesarios: rieles de aluminio extruido, ganchos de techo universales ajustables, clips de fijación central y terminal de diseño patentado con instalación sin herramientas, tornillería en acero inoxidable A2, y sistema de puesta a tierra integrado conforme a NEC 690 y NOM-001-SEDE.

La configuración 2x10 con ángulo de 20° optimiza la captación solar en instalaciones residenciales y comerciales en latitudes medias, permitiendo máxima generación anual mientras mantiene perfil aerodinámico que minimiza carga de viento. El sistema modular K2 permite ajuste en campo para compensar irregularidades del techo y admite ampliaciones futuras mediante conectores compatibles.

Beneficios Principales

  • Sistema completo certificado TÜV para 20 paneles en configuración 2x10 con todos los componentes incluidos, elimina cálculos complejos y compras separadas
  • Resistencia estructural certificada hasta 160 km/h según IEC 61215 y UL 2703, garantiza seguridad en zonas de vientos intensos y huracanes
  • Compatibilidad universal con paneles de hasta 1134mm (marcos de 35-50mm), soporta módulos de 400W a 550W de marcas principales como Canadian Solar, Jinko, Trina, LONGi
  • Instalación rápida sin herramientas especiales mediante clips K2 QuickClick que reducen tiempo de montaje en 40% comparado con sistemas convencionales
  • Aluminio anodizado 6005-T5 con protección UV y tornillería A2 que resisten corrosión salina, óxidos y degradación por 25+ años
  • Sistema de puesta a tierra integrado mediante contacto metal-metal conforme a NEC 690.43 sin conectores adicionales
  • Ángulo de 20° optimizado para latitudes 15°-30° norte/sur, maximiza generación anual sin sacrificar resistencia al viento
  • Ajuste lateral ±25mm y vertical ±40mm para compensar irregularidades del techo sin modificar estructura principal
  • Garantía de fabricante 10 años contra defectos de manufactura y 25 años contra corrosión estructural

Especificaciones Técnicas

Característica Especificación
Capacidad de Paneles 20 módulos fotovoltaicos (2 filas × 10 paneles)
Dimensión Máxima Panel Hasta 1134mm de ancho (dimensión crítica)
Espesor Marco Panel 35mm a 50mm (compatible con 99% de módulos)
Ángulo de Inclinación 20° respecto a horizontal (fijo)
Resistencia al Viento Hasta 160 km/h (certificado según IEC 61215)
Carga de Nieve Hasta 2.4 kN/m² (según tabla de carga en manual)
Material Rieles Aluminio extruido 6005-T5 anodizado
Material Tornillería Acero inoxidable A2 (AISI 304)
Material Ganchos Acero galvanizado HDG con recubrimiento Magnelis
Tipo de Techo Inclinado con tejas cerámicas, concreto, asfálticas o metálicas
Rango Inclinación Techo 15° a 60° (ganchos ajustables)
Distancia Entre Rieles Según tabla de carga (típicamente 800-1200mm)
Sistema Puesta a Tierra Integrado mediante contacto metal-metal (NEC 690.43)
Certificaciones TÜV Rheinland, UL 2703, IEC 61215, NOM-001-SEDE
Garantía Fabricante 10 años contra defectos / 25 años anticorrosión
Vida Útil Esperada 25+ años en condiciones normales de operación
Temperatura Operación -40°C a +85°C
Origen Alemania (ingeniería) / Manufactura certificada ISO 9001

Contenido del Paquete

📏 Rieles de aluminio K2 SingleRail (cantidad según configuración 2x10)🔧 Ganchos universales ajustables para techo inclinado🔩 Clips de fijación central QuickClick para paneles intermedios🔩 Clips de fijación terminal para paneles extremos⚡ Conectores de puesta a tierra integrados🔩 Tornillería completa acero inoxidable A2📋 Manual de instalación con tablas de carga en español📦 Embalaje de cartón reforzado con separadores internos

Aplicaciones Recomendadas

🏠 Instalaciones ResidencialesViviendas unifamiliares con sistemas de 6-8 kW, techos de teja cerámica o concreto con inclinación 15-60°
🏢 Comercios PequeñosOficinas, consultorios, talleres con consumos de 8-10 kW en techos inclinados metálicos o asfálticos
🌾 Instalaciones RuralesRanchos, granjas, bombeos solares en zonas con vientos moderados a intensos hasta 160 km/h
⛪ Edificios InstitucionalesEscuelas, iglesias, centros comunitarios con techos inclinados tradicionales y demanda energética media

Productos Complementarios

Panel Solar Monocristalino 550WLONGi LR5-72HPH-550M o Canadian Solar HiKu6 CS6R-550MS compatibles con dimensiones del kit
Inversor Híbrido 8kWInversor de interconexión o tipo isla para aprovechar generación del arreglo de 20 paneles (10-11 kW)
Kit Puesta a Tierra AdicionalVarilla copperweld 1.5m, cable calibre 6 AWG y conectores para sistema completo conforme NOM-001-SEDE
Protección Sobretensiones DCSupresor de picos CC 1000V para proteger arreglo fotovoltaico contra descargas atmosféricas

Notas Importantes

⚠️ Consideraciones de Instalación:

  • Este kit está diseñado para techos INCLINADOS. Para techos planos o instalaciones en suelo consulte kits K2 específicos para esas aplicaciones.
  • La resistencia al viento de 160 km/h está certificada bajo condiciones de instalación conforme al manual. DEBE respetarse la distancia entre rieles y puntos de anclaje especificados en las tablas de carga según zona climática.
  • Requiere cálculo estructural previo por ingeniero certificado para verificar que el techo soporta la carga adicional (paneles + estructura + nieve/viento).
  • Los ganchos universales K2 se ajustan a la mayoría de tejas, pero verifique compatibilidad con su tipo específico de cubierta antes de ordenar.
  • Para instalaciones en zonas costeras (ambientes salinos) o industriales (alta corrosión) considere tratamiento adicional o inspecciones anuales.
  • El ángulo fijo de 20° NO es ajustable en campo. Verifique que esta inclinación es óptima para su latitud antes de comprar.

Preguntas Frecuentes

¿Este kit incluye los paneles solares?
No, este es un kit de MONTAJE estructural solamente. Incluye todos los rieles, ganchos, clips, tornillería y accesorios necesarios para fijar 20 paneles solares a un techo inclinado, pero los módulos fotovoltaicos se adquieren por separado. Es compatible con paneles de hasta 1134mm de ancho y marcos de 35-50mm de espesor de marcas como LONGi, Canadian Solar, Jinko, Trina, JA Solar.
¿Qué significa que resiste vientos de 160 km/h?
Significa que el sistema ha sido probado y certificado por TÜV según norma IEC 61215 para soportar cargas de viento equivalentes a 160 km/h SIN fallar estructuralmente, siempre que se instale correctamente siguiendo las especificaciones del manual (distancias entre rieles, número de puntos de anclaje, etc.). Esto lo hace adecuado para zonas con vientos intensos y huracanes categoría 1-2. Para zonas de huracanes categoría 3+ consulte con ingeniero estructural.
¿Puedo instalar paneles de diferentes tamaños en este kit?
Todos los paneles en una misma fila DEBEN tener las mismas dimensiones para que los rieles queden alineados. Sin embargo, puede usar paneles de diferente potencia siempre que sus dimensiones físicas sean iguales y no excedan 1134mm en el lado que va perpendicular al riel. La práctica recomendada es usar 20 paneles idénticos para optimizar el cableado eléctrico y el rendimiento del inversor.
¿Qué tipo de techos son compatibles con este kit?
Este kit K2 es para techos INCLINADOS (15° a 60° de pendiente) con cubiertas de teja cerámica, teja de concreto, tejas asfálticas (shingle), lámina metálica tipo teja, o similar. Los ganchos universales K2 se ajustan a la mayoría de perfiles de teja. NO es compatible con techos planos de concreto o losa (para esos casos existen kits K2 con lastres). Consulte el manual para verificar compatibilidad con su tipo específico de cubierta.
¿Necesito herramientas especiales para instalar este kit?
No. El sistema K2 QuickClick permite instalar los clips de fijación de paneles SIN herramientas adicionales más allá de las básicas: taladro con broca para concreto o madera (según techo), llave de torque, nivel, flexómetro, y desarmadores. Los clips se insertan en el riel con un simple clic y se ajustan manualmente. El sistema está diseñado para reducir 40% el tiempo de instalación comparado con estructuras convencionales con tuercas y tornillos.
¿El ángulo de 20° es fijo o puedo ajustarlo?
El ángulo de 20° es FIJO y viene determinado por el diseño de los ganchos y rieles de este kit específico. Si necesita un ángulo diferente, K2 Systems fabrica kits con otras inclinaciones (10°, 15°, 25°, 30°, etc.). El ángulo de 20° es óptimo para latitudes entre 15° y 30° norte/sur (ej: México central y sur, Caribe, Centroamérica) donde maximiza la captación solar anual.
¿Qué garantía tiene este kit de montaje?
K2 Systems ofrece garantía de 10 años contra defectos de fabricación en todos los componentes (rieles, ganchos, clips, tornillería) y 25 años contra corrosión estructural del aluminio y acero inoxidable bajo condiciones normales de operación exterior. Esta garantía cubre reemplazo de piezas defectuosas pero no cubre daños por instalación incorrecta, modificaciones no autorizadas, o eventos climáticos extremos fuera de especificaciones.
