Kit Montaje 6 Paneles Solares 24° hasta 1303mm 190km/h K2 SYSTEMS K2-ST-6P-1303-24-R
- SKU / Modelo: K2-ST-6P-1303-24-R
- Marca: K2 SYSTEMS
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Precio normal:
$ 10,671.99 MXN
Precio en oferta
$ 8,336.99MXN
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

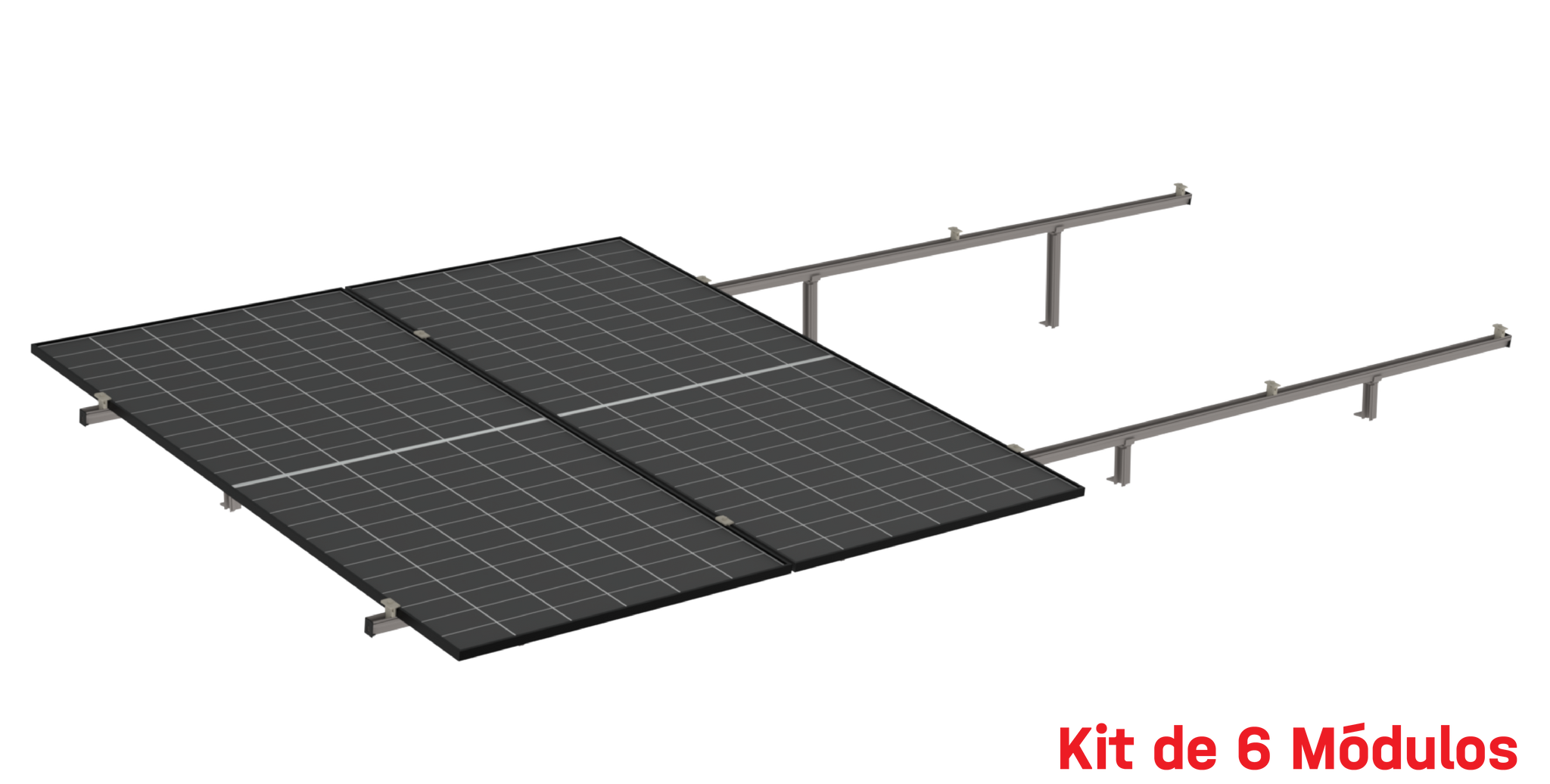

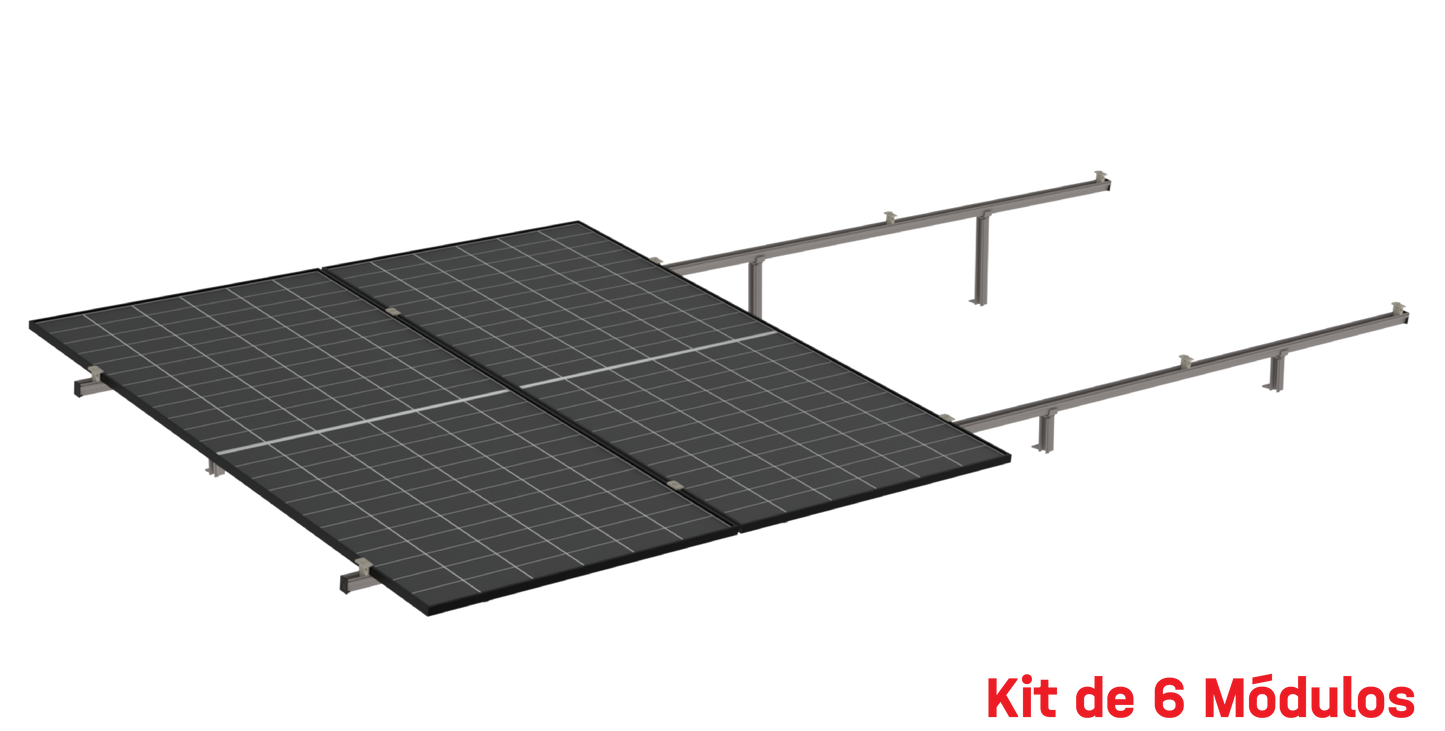

Kit de Montaje K2 para 6 Paneles Solares a 24° hasta 1303mm - 190km/h K2 SYSTEMS K2-ST-6P-1303-24-R
Modelo K2-ST-6P-1303-24-R | Marca K2 SYSTEMS
6 Paneles SolaresInclinación 24°Hasta 1303mmResistencia 190 km/hAluminio EstructuralCertificado IEC
El Kit de Montaje K2 Systems K2-ST-6P-1303-24-R es un sistema completo de estructura para instalación de 6 paneles solares fotovoltaicos con inclinación fija de 24 grados, diseñado para paneles de hasta 1303mm de longitud. El sistema está certificado para resistir cargas de viento de hasta 190 km/h según normativas internacionales IEC 61215 y IEC 61730, garantizando estabilidad estructural en condiciones climáticas extremas. Fabricado en aluminio anodizado grado marino, este kit incluye rieles de montaje, abrazaderas intermedias y terminales, tornillería de acero inoxidable A2 y soportes triangulares reforzados para instalaciones en techo plano o superficie firme.
Los sistemas de montaje K2 Systems destacan por su diseño modular pre-ensamblado que reduce hasta 40% el tiempo de instalación comparado con sistemas convencionales, permitiendo configuraciones horizontales o verticales según necesidades de espacio y orientación solar. El ángulo de 24° optimiza la captación solar en latitudes entre 15° y 35° norte/sur, incrementando la eficiencia energética anual del sistema fotovoltaico entre 8% y 12% respecto a instalaciones a ras de techo.
Beneficios Principales
- Sistema pre-ensamblado que reduce tiempo de instalación hasta 40% con componentes codificados por color y guía de montaje ilustrada paso a paso
- Resistencia certificada a vientos de 190 km/h y cargas de nieve hasta 2.4 kN/m² según pruebas IEC 61215, garantizando durabilidad en climas adversos
- Ángulo de inclinación de 24° optimizado para máxima captación solar en regiones tropicales y subtropicales, incrementando rendimiento anual del sistema
- Aluminio anodizado con tratamiento anti-corrosión que asegura vida útil superior a 25 años en ambientes costeros y salinos
- Compatibilidad universal con paneles de marco estándar de 30-50mm de grosor y hasta 1303mm de longitud (rango 950-1303mm)
- Tornillería de acero inoxidable A2-70 incluida con protección contra oxidación y aflojamiento por vibración
- Sistema de ajuste micro-métrico que permite nivelación precisa en superficies irregulares con tolerancia de ±5mm
- Certificaciones internacionales CE, TÜV y cumplimiento con normativas NOM-001-SEDE vigentes en México
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Capacidad de Paneles | 6 paneles solares fotovoltaicos |
| Ángulo de Inclinación | 24 grados fijo |
| Longitud Máxima Panel | 1303mm (rango compatible 950-1303mm) |
| Resistencia al Viento | Hasta 190 km/h certificado |
| Carga de Nieve | 2.4 kN/m² (aproximadamente 245 kg/m²) |
| Material Estructura | Aluminio anodizado grado marino EN AW-6005A T6 |
| Material Tornillería | Acero inoxidable A2-70 (AISI 304) |
| Grosor de Marco Panel | 30-50mm compatible |
| Tipo de Instalación | Techo plano, superficie firme, lastrado o anclado |
| Orientación | Horizontal o vertical configurable |
| Vida Útil Estimada | Más de 25 años en condiciones normales |
| Certificaciones | IEC 61215, IEC 61730, CE, TÜV Rheinland |
| Rango de Temperatura | -40°C a +85°C operación continua |
| Peso del Kit | Aproximadamente 18-22 kg (varía según configuración) |
Contenido del Paquete
📦 2x Rieles de aluminio estructural longitudinales📦 12x Abrazaderas intermedias para fijación de paneles📦 4x Abrazaderas terminales de cierre📦 6x Soportes triangulares de inclinación 24°📦 1x Kit de tornillería acero inoxidable A2📦 4x Piezas de unión riel-soporte reforzadas📦 1x Manual de instalación ilustrado multiidioma📦 12x Conectores de tierra con perno de cobre
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesTechos planos de viviendas unifamiliares con sistemas de 1.5-3 kW de capacidad nominal
🏢 Proyectos Comerciales PequeñosOficinas, consultorios, locales comerciales con consumos medios de 200-500 kWh mensuales
🌾 Aplicaciones RuralesBombeo solar, electrificación rural, ranchos y zonas sin red eléctrica convencional
🔋 Sistemas HíbridosInstalaciones off-grid con baterías o sistemas de respaldo energético con interconexión a CFE
🏗️ Estructuras TemporalesCampamentos, obras de construcción, eventos que requieren energía fotovoltaica portable
🌴 Zonas CosterasInstalaciones en ambientes salinos donde se requiere resistencia extrema a corrosión
Preguntas Frecuentes
¿Este kit es compatible con cualquier marca de panel solar?
Sí, el kit K2-ST-6P-1303-24-R es compatible con cualquier panel solar fotovoltaico que tenga marco de aluminio estándar con grosor entre 30-50mm y longitud entre 950-1303mm. Esto incluye marcas como JA Solar, Jinko, Trina, Canadian Solar, LONGi, y prácticamente todos los paneles de 72 celdas estándar. El sistema de abrazaderas ajustables permite adaptarse a diferentes grosores de marco sin modificaciones.
¿Qué tipo de anclaje requiere este sistema de montaje?
El sistema K2 permite dos métodos de instalación: (1) Anclaje mecánico directo a superficie firme usando taquetes expansores M10 y tornillos de acero inoxidable (no incluidos, dependen del sustrato), o (2) Sistema lastrado usando bloques de concreto o zavorra con peso mínimo calculado según zona eólica (típicamente 25-40 kg por soporte). Para techos impermeabilizados se recomienda sistema lastrado para evitar perforaciones. El cálculo de lastrado debe considerar zona eólica local según CFE.
¿Por qué el ángulo de 24° y en qué ubicaciones es más eficiente?
El ángulo de 24° está optimizado para latitudes tropicales y subtropicales entre 15° y 35° norte/sur, que incluyen la mayor parte de México (excepto península de Baja California norte). Este ángulo maximiza la captación solar promedio anual considerando la altura solar en equinoccios y solsticios. En ciudades como Ciudad de México (19°N), Guadalajara (20°N), Monterrey (25°N) y Mérida (21°N) este ángulo ofrece eficiencia superior al 95% del óptimo teórico, con beneficio adicional de auto-limpieza por lluvia y menor acumulación de polvo comparado con ángulos menores.
¿Cuánto peso adicional representa este sistema sobre el techo?
El kit completo con 6 paneles solares de 350W (peso típico 22 kg cada uno) más la estructura representa aproximadamente 152 kg totales (132 kg paneles + 20 kg estructura) distribuidos en área de 10-12 m². Esto equivale a 12.6-15.2 kg/m², carga considerada ligera que la mayoría de techos residenciales soportan sin refuerzo (capacidad típica 100-150 kg/m²). En sistema lastrado sin anclaje, el peso aumenta a 35-50 kg/m² dependiendo de la zona eólica. Se recomienda evaluación estructural previa por ingeniero en techos antiguos o estructuras ligeras.
¿El kit incluye los paneles solares y el inversor?
No, este kit K2-ST-6P-1303-24-R incluye ÚNICAMENTE la estructura de montaje (rieles, soportes, abrazaderas, tornillería). Los paneles solares, inversor, cableado DC, conectores MC4, protecciones eléctricas y sistema de monitoreo se adquieren por separado según las necesidades específicas del proyecto. Esto permite flexibilidad para elegir la tecnología de paneles (monocristalino, policristalino, bifacial) y tipo de inversor (string, microinversores, híbrido) más adecuados para cada aplicación.
¿Cuánto tiempo toma la instalación de este sistema?
Con el sistema pre-ensamblado K2 y herramienta básica (taladro, llaves allen, nivel, cinta métrica), un instalador con experiencia puede completar el montaje mecánico de la estructura en 2-3 horas. Dos personas sin experiencia previa pero siguiendo el manual ilustrado pueden realizar la instalación en 4-6 horas. El tiempo total del proyecto incluyendo instalación eléctrica, conexión de paneles, cableado y puesta en marcha del inversor típicamente requiere 1-2 días de trabajo. El diseño modular K2 elimina cortes, ajustes complejos y reduce errores de instalación.
