Agotado

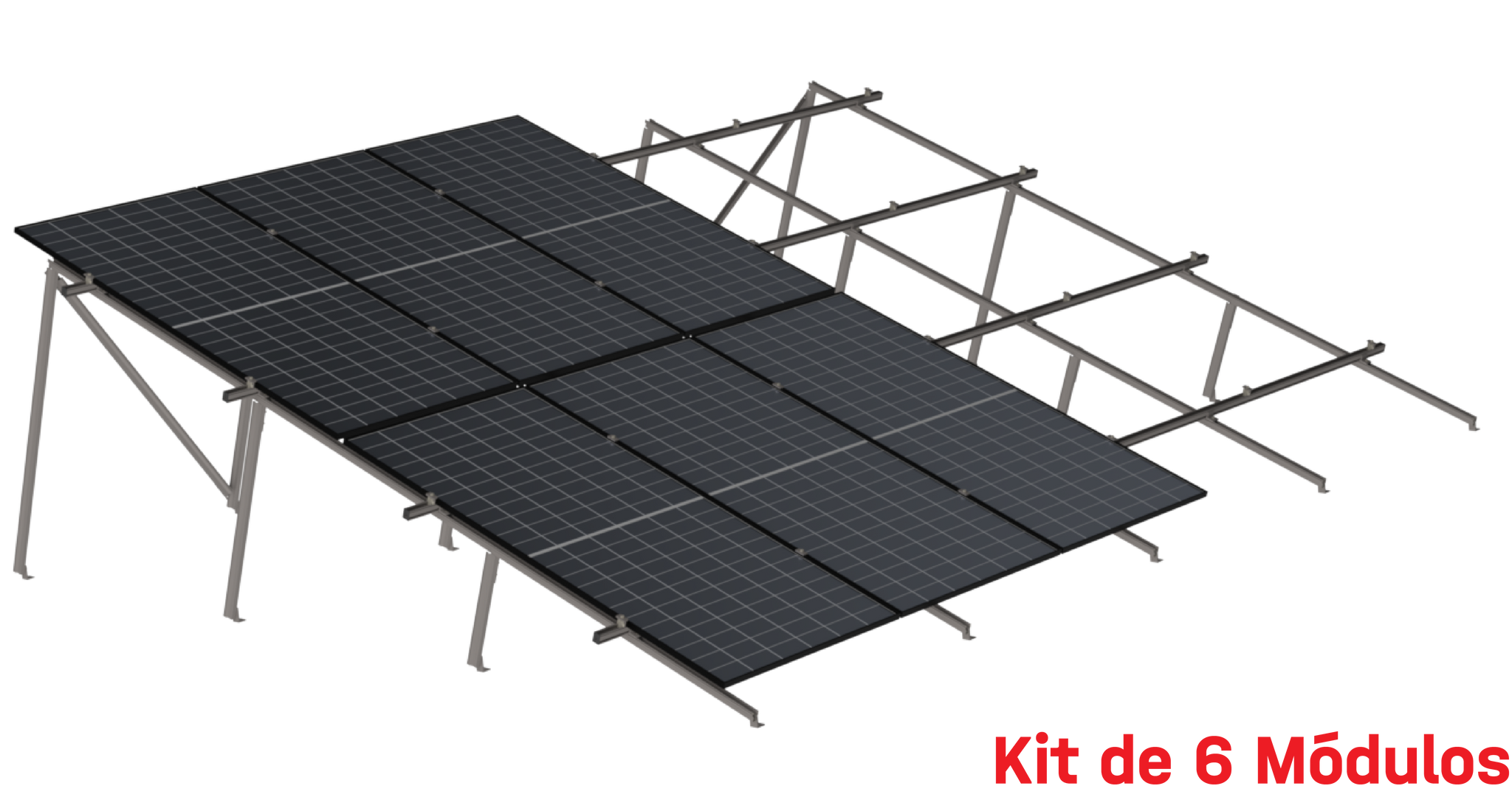

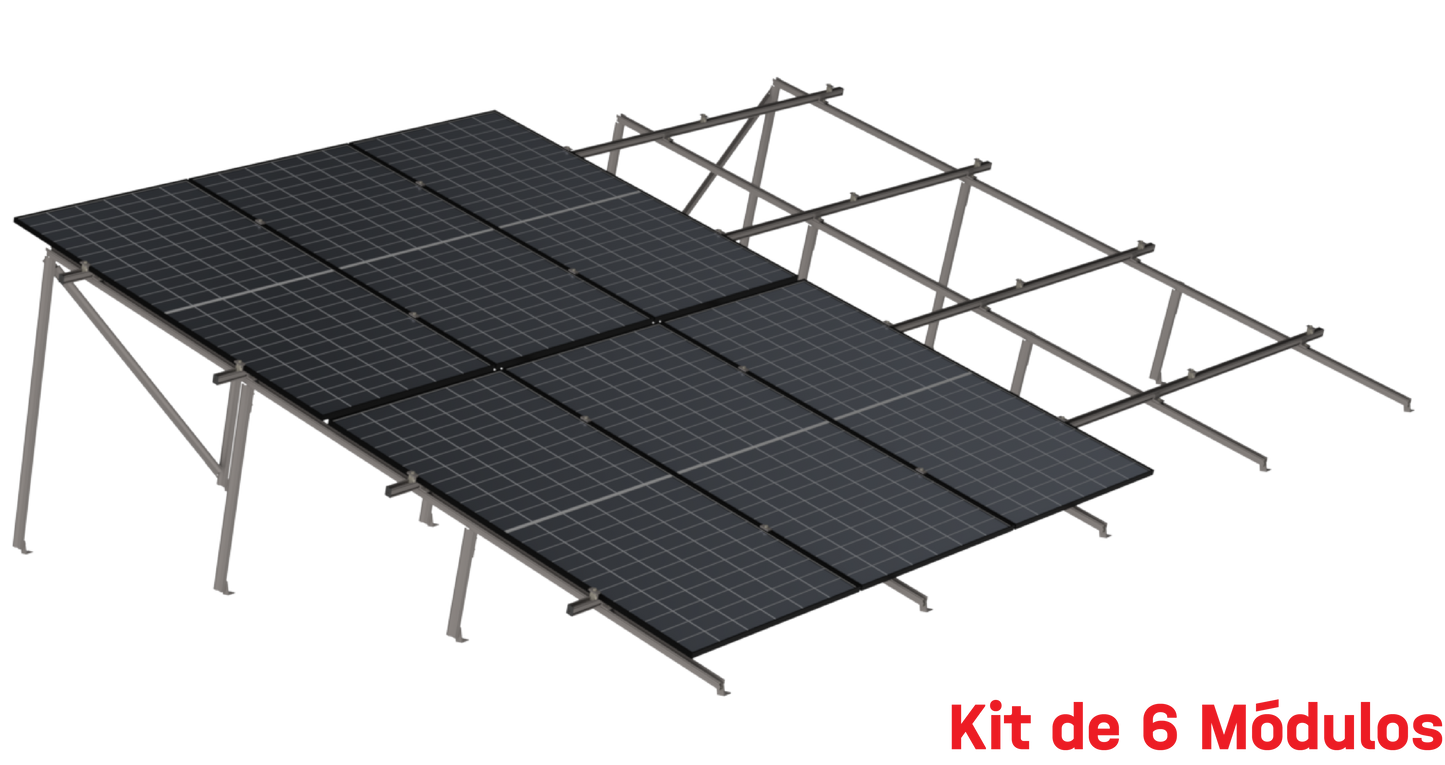

Kit Montaje Solar 6 Paneles 2 Filas 20° hasta 1134mm Resistencia 200km/h K2 Systems K2-MR-2X3P-1134-20-R
- SKU / Modelo: K2-MR-2X3P-1134-20-R
- Marca: K2 SYSTEMS
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Precio normal:
$ 12,938.99 MXN
Precio en oferta
$ 10,107.99MXN
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Kit Montaje Solar 6 Paneles 2 Filas 20° hasta 1134mm Resistencia 200km/h K2 Systems K2-MR-2X3P-1134-20-R
Modelo K2-MR-2X3P-1134-20-R | Marca K2 Systems
6 Paneles Solares2 Filas (2x3)Ángulo 20°Hasta 1134mmResistencia 200 km/hSistema K2
El kit de montaje K2-MR-2X3P-1134-20-R es un sistema estructural diseñado para instalación de 6 paneles fotovoltaicos en configuración de 2 filas con 3 módulos cada una, certificado para resistir cargas de viento hasta 200 km/h según normas internacionales de diseño estructural. Este sistema K2 permite instalar paneles con marco de hasta 1134 mm de ancho en orientación vertical con inclinación fija de 20°, optimizando la captación solar para latitudes medias y garantizando estabilidad estructural en condiciones climáticas extremas.
Los kits de montaje K2 Systems son reconocidos por su ingeniería alemana de precisión y compatibilidad universal con la mayoría de paneles solares del mercado. El sistema modular incluye rieles de aluminio extruido T6-6005A con tratamiento anticorrosivo, ganchos de fijación ajustables y herrajes de acero inoxidable A2/A4 que aseguran durabilidad superior a 25 años en ambientes salinos, industriales o de alta humedad.
Beneficios Principales
- Configuración optimizada para 6 paneles en arreglo 2x3 con ángulo de 20° que maximiza producción energética en instalaciones residenciales y comerciales de tamaño medio
- Certificación de resistencia a vientos hasta 200 km/h (zona ciclorónica 4) garantiza seguridad estructural en regiones con fenómenos meteorológicos severos
- Compatibilidad con paneles de marco hasta 1134 mm permite instalación de módulos de 60-72 celdas de fabricantes como Longi, JA Solar, Trina, Canadian Solar y otros estándares de industria
- Sistema de rieles perforados con espaciamiento cada 50 mm facilita ajuste micrométrico de posición y permite compensar tolerancias en techos irregulares
- Instalación 40% más rápida que sistemas tradicionales gracias a conectores quick-lock y herrajes pre-ensamblados que reducen tiempo de mano de obra
- Aluminio anodizado y acero inoxidable marino AISI 304/316 resisten corrosión en ambientes costeros, industriales y de alta contaminación por más de 25 años
- Ingeniería alemana con certificaciones TÜV, CE, ISO 9001 e informes de carga estructural según IEC 61215 y UL 2703 para cumplimiento normativo
- Sistema de drenaje integrado en rieles evita acumulación de agua y sedimentos, reduciendo mantenimiento y prolongando vida útil del sistema
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Capacidad de Paneles | 6 módulos fotovoltaicos |
| Configuración de Arreglo | 2 filas x 3 columnas (2x3) |
| Ángulo de Inclinación | 20° fijo |
| Dimensión Máxima Panel | Hasta 1134 mm de ancho de marco |
| Resistencia al Viento | Hasta 200 km/h (55.5 m/s) |
| Orientación de Panel | Vertical (portrait) |
| Material Rieles | Aluminio extruido EN AW-6005A T6 |
| Material Herrajes | Acero inoxidable A2 (AISI 304) / A4 (AISI 316) |
| Tratamiento Superficial | Anodizado y galvanizado por inmersión en caliente |
| Carga de Nieve | Según zona climática (requiere cálculo estructural) |
| Vida Útil Esperada | 25+ años |
| Certificaciones | TÜV, CE, ISO 9001, IEC 61215, UL 2703 |
| Compatibilidad Techo | Teja, lámina, concreto (requiere anclajes específicos) |
| Rango de Temperatura | -40°C a +85°C |
Contenido del Paquete
⚙️ Rieles de aluminio K2 perforados longitud variable🔩 Ganchos de fijación para paneles con sistema quick-lock🔧 Conectores de riel tipo splice con tornillería incluida⚡ Pernos y tuercas de acero inoxidable A2/A4📐 Soportes angulares de 20° para estructura base🛡️ Elementos de conexión a tierra certificados📋 Manual de instalación con diagramas técnicos✅ Certificado de garantía K2 Systems
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas solares de 3-4 kWp en techos de viviendas unifamiliares con óptima relación costo-beneficio
🏢 Comercial LigeroPequeños comercios, oficinas y naves industriales con demanda energética de 2000-3000 kWh mensuales
🌴 Zonas CosterasInstalaciones en regiones con alta salinidad gracias a herrajes marinos y tratamiento anticorrosivo superior
⛈️ Áreas CiclónicasRegiones con vientos severos hasta 200 km/h (zona 4) con certificación estructural completa
🏔️ Climas ExtremosOperación garantizada desde -40°C hasta +85°C en zonas de alta montaña o desiertos
📊 Proyectos CertificadosInstalaciones que requieren cumplimiento normativo estricto con documentación TÜV y CE
Productos Complementarios
Anclajes para TechoSistemas de fijación específicos según tipo de cubierta (teja, lámina, concreto) compatibles con rieles K2
Cable Solar PVCable fotovoltaico 4mm² o 6mm² certificado para interconexión de paneles con protección UV
Conectores MC4Conectores macho/hembra certificados TÜV para conexiones eléctricas seguras entre módulos
Sistema de TierraConductores y grapa de puesta a tierra para cumplir NOM-001-SEDE y protección contra rayos
Inversor SolarInversor de 3-5 kW compatible con arreglo de 6 paneles según voltaje del sistema (serie/paralelo)
Protecciones EléctricasFusibles DC, interruptores termo-magnéticos y DPS para protección de circuito fotovoltaico
⚠️ Nota Importante: Este kit incluye ÚNICAMENTE la estructura de montaje para paneles solares. Los paneles fotovoltaicos, inversor, cableado eléctrico, sistema de tierra y anclajes para techo se venden por separado. Se recomienda realizar cálculo estructural por ingeniero certificado antes de instalación, considerando carga de viento local, carga de nieve (si aplica), tipo de techo y condiciones sísmicas de la región. La instalación debe realizarse por personal capacitado siguiendo manual técnico K2 Systems y normativa eléctrica local vigente (NOM-001-SEDE en México). Para techos con pendiente menor a 15° o mayor a 45°, consultar soluciones especiales K2.
Preguntas Frecuentes
¿Este kit es compatible con paneles de 450W o 550W de última generación?
Sí, el sistema K2-MR-2X3P-1134-20-R es compatible con paneles de hasta 1134 mm de ancho de marco, lo que incluye módulos de 60-72 celdas y nuevas generaciones de 450-550W de marcas como Longi Hi-MO 5, JA Solar JAM72S30, Trina Vertex S y Canadian Solar HiKu6. Verificar que el ancho del marco del panel no exceda 1134 mm y que la orientación sea vertical (portrait). Para paneles de mayor tamaño (ej. 182mm o 210mm de celda con ancho >1134mm), consultar kit K2 para dimensiones superiores.
¿Qué anclajes necesito según mi tipo de techo?
Los anclajes NO están incluidos y se seleccionan según superficie: (1) Teja cerámica/concreto: ganchos ajustables K2 EcoHook o MiniRail Hook; (2) Lámina trapezoidal/acanalada: ganchos para lámina K2 con sellador EPDM; (3) Techo plano/concreto: sistema de lastre K2 SingleRail o anclajes químicos con varilla roscada M10/M12; (4) Impermeabilización: bases con membrana Dektite o flashing integrado. Consultar con distribuidor K2 el anclaje específico para su cubierta, considerando calibre de lámina, paso de acanalado o tipo de teja.
¿Puedo instalar este kit en zona costera con alta salinidad?
Sí, el sistema K2 utiliza aluminio anodizado EN AW-6005A T6 y herrajes de acero inoxidable A4 (AISI 316L grado marino) que resisten ambientes salinos categoría C5 según ISO 12944. Ha sido probado en instalaciones costeras a menos de 500m del mar con resultados de corrosión mínima después de 15+ años. Se recomienda limpieza trimestral de herrajes y verificación anual de torque en zonas de brisa marina directa. Para ambientes extremadamente corrosivos (instalaciones offshore o industriales químicas), considerar tratamiento adicional o herrajes especiales K2 grade marine+.
¿El ángulo de 20° es adecuado para mi ubicación geográfica?
El ángulo óptimo de inclinación solar es aproximadamente igual a la latitud del sitio ±5°. Los 20° de este kit son ideales para instalaciones entre latitudes 15°-25° (centro y sur de México, Caribe, Centroamérica, norte de Sudamérica). Para latitudes 25°-35° (norte de México, sur de EE.UU.) considerar ángulo 25°-30°. Para latitudes >35° se recomienda ángulo >30°. K2 Systems ofrece kits con ángulos de 10°, 15°, 20°, 25°, 30° y 35°. Un ángulo inadecuado reduce producción 8-15% anual; consultar simulación PVsyst o herramienta PVGIS para optimización por ubicación.
¿Cómo se certifica la resistencia de viento de 200 km/h?
K2 Systems proporciona informes de carga estructural (load tables) certificados por TÜV Rheinland según normas IEC 61215, UL 2703, EN 1991-1-4 (Eurocódigo viento) y ASCE 7 (código estadounidense). La resistencia 200 km/h aplica con instalación correcta siguiendo espaciamiento de anclajes especificado en tabla de carga para su zona de viento (verificar presión dinámica qp en kN/m²). Instalador debe calcular: (1) velocidad básica de viento local, (2) categoría de exposición del terreno, (3) altura de instalación, (4) factor topográfico. Para certificación de proyecto específico, ingeniero estructural debe emitir memoria de cálculo validando cumplimiento con normativa local (CFE, NTC-CDMX, etc.).
¿Puedo expandir este sistema para agregar más paneles después?
La expansión requiere análisis caso por caso. Si el techo tiene espacio adyacente, puede instalarse un segundo kit K2-MR-2X3P-1134-20-R independiente (total 12 paneles). NO se recomienda modificar el kit agregando paneles a la misma estructura porque altera los cálculos de carga certificados y puede invalidar garantía. Para sistemas modulares expandibles, considerar kits K2 SingleRail o CrossRail que permiten crecimiento por secciones. Si planea crecimiento futuro, mejor opción es diseñar desde inicio con sistema escalable o dejar preinstalados anclajes adicionales. Consultar con integrador solar certificado K2 para diseño de sistema multi-etapa.
