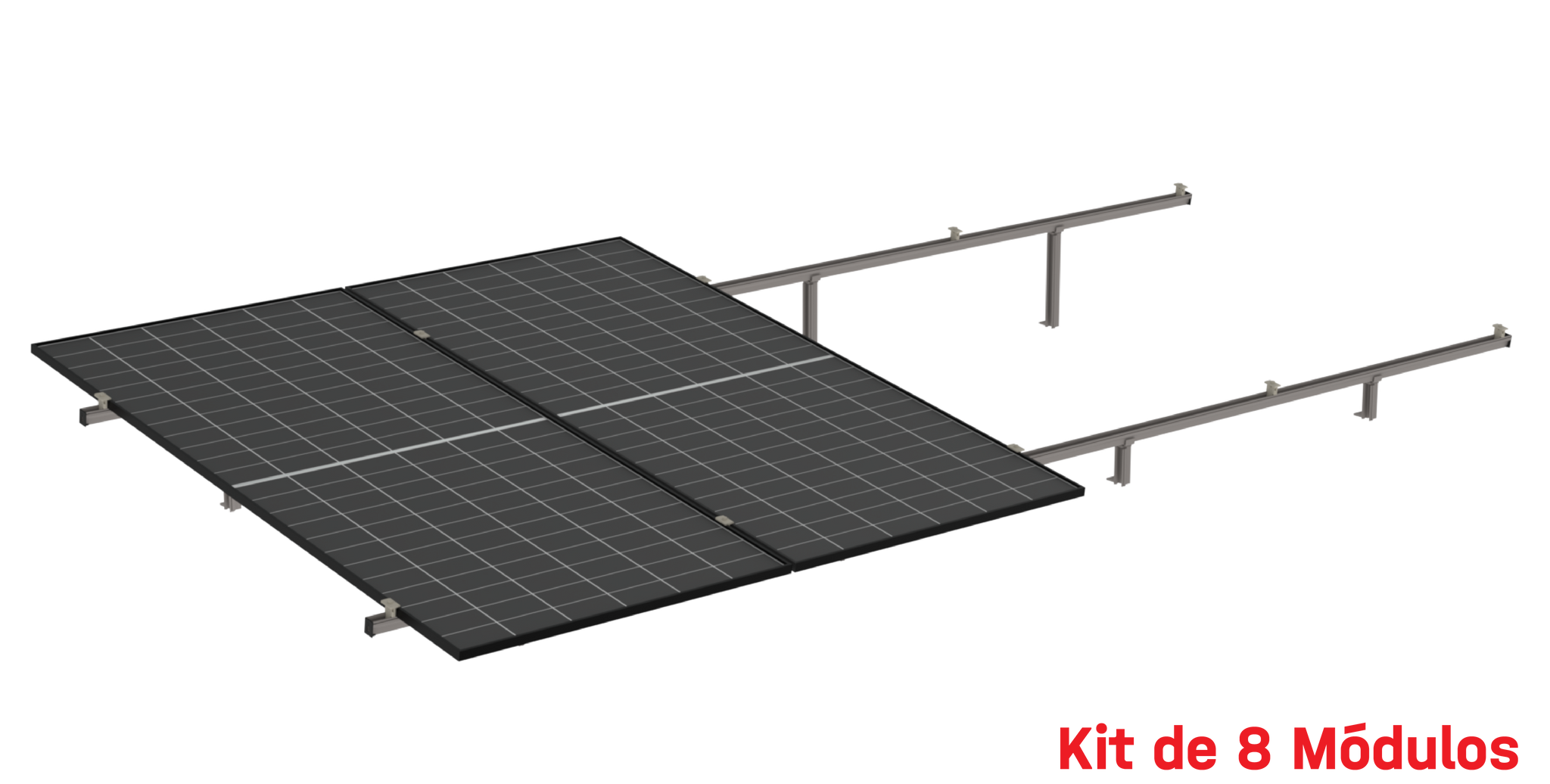

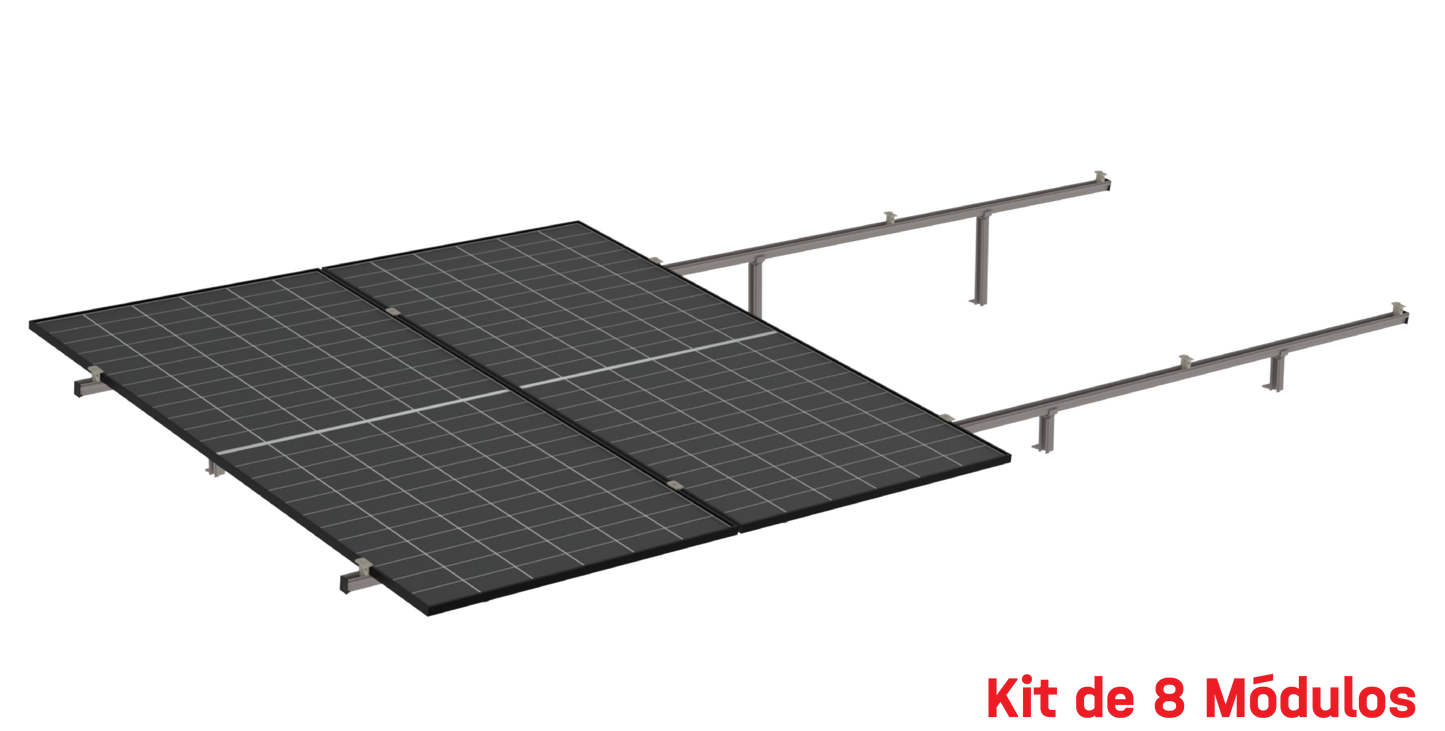

Kit Montaje K2 8 Paneles Solares Inclinacion 16° hasta 1303mm Resistencia 200km/h K2 Systems K2-ST-8P-1303-16-R
Modelo K2-ST-8P-1303-16-R | Marca K2 Systems
8 Paneles SolaresInclinación 16°Hasta 1303mm LongitudResistencia 200km/hMontaje SeguroUso Residencial/Comercial
El kit de montaje K2-ST-8P-1303-16-R es un sistema estructural completo diseñado para la instalación de hasta 8 paneles solares fotovoltaicos con inclinación fija de 16 grados, certificado para resistir vientos de hasta 200 km/h según normativas internacionales de carga. Este sistema de rieles y soportes K2 soporta módulos fotovoltaicos de hasta 1303mm de longitud, permitiendo configuraciones seguras en techos residenciales y comerciales con cargas de viento extremas. La estructura de aluminio anodizado garantiza durabilidad superior a 25 años bajo exposición UV continua y condiciones climáticas adversas.
Los sistemas de montaje K2 Systems son reconocidos mundialmente por su ingeniería alemana de precisión, ofreciendo componentes intercambiables, tiempos de instalación reducidos hasta 40% comparado con sistemas convencionales, y compatibilidad universal con más del 95% de paneles solares del mercado. Este kit incluye todos los elementos estructurales necesarios: rieles de aluminio reforzado, abrazaderas de módulo con tornillería de acero inoxidable A2, y soportes de inclinación ajustables para garantizar el ángulo óptimo de captación solar de 16° en instalaciones fotovoltaicas de mediana escala.
Beneficios Principales
- Sistema certificado para resistir cargas de viento de hasta 200 km/h según normas IEC 61215 y UL 2703, ideal para zonas de alta exposición eólica
- Estructura de aluminio AL6005-T5 anodizado con protección UV y anticorrosiva garantizada por 25 años sin degradación estructural
- Instalación rápida con sistema de ensamblaje sin soldadura que reduce tiempo de montaje hasta 40% comparado con estructuras convencionales
- Inclinación optimizada de 16 grados para maximizar captación solar en latitudes medias (15°-25° Norte/Sur) durante todo el año
- Capacidad para módulos fotovoltaicos de hasta 1303mm de longitud, compatible con paneles de 60, 72 y 144 celdas estándar del mercado
- Diseño modular con rieles universales K2 que permiten expansión futura del sistema sin reemplazo de componentes existentes
- Abrazaderas de sujeción con tornillería de acero inoxidable A2 resistente a oxidación marina y ambientes salinos costeros
- Sistema de drenaje integrado en rieles que evita acumulación de agua y prolonga vida útil de paneles y estructura
Especificaciones Técnicas
| Especificación |
Detalle |
| Modelo |
K2-ST-8P-1303-16-R |
| Marca |
K2 Systems |
| Capacidad de Paneles |
8 módulos fotovoltaicos |
| Inclinación Fija |
16 grados |
| Longitud Máxima de Módulo |
1303 mm |
| Resistencia al Viento |
Hasta 200 km/h (certificado) |
| Material Rieles |
Aluminio AL6005-T5 anodizado |
| Material Tornillería |
Acero inoxidable A2 (AISI 304) |
| Compatibilidad de Módulos |
Paneles de 60, 72 y 144 celdas |
| Tipo de Instalación |
Techo plano o inclinado con lastrado/anclaje |
| Garantía Estructural |
25 años contra corrosión y degradación UV |
| Certificaciones |
IEC 61215, UL 2703, TÜV, normas europeas EN |
| Temperatura de Operación |
-40°C a +85°C |
| Peso Aproximado del Kit |
Consultar con fabricante según configuración |
| Color |
Aluminio natural anodizado |
Contenido del Paquete
🔩 Rieles de aluminio AL6005-T5 para 8 paneles⚙️ Abrazaderas de módulo con tornillería inox A2📐 Soportes de inclinación 16° ajustables🔧 Kit completo de tornillería acero inoxidable📋 Manual de instalación K2 Systems en español/inglés✅ Certificados de resistencia a viento 200km/h🛡️ Elementos de anclaje y fijación estructural📦 Empaque industrial con identificación de componentes
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas fotovoltaicos en techos de viviendas unifamiliares y multifamiliares con hasta 8 paneles solares
🏢 Proyectos Comerciales PequeñosEdificios comerciales, oficinas y naves industriales con demanda energética moderada
🌊 Zonas Costeras y Alta ExposiciónInstalaciones en regiones con vientos fuertes, ambientes salinos y condiciones climáticas extremas
⚡ Sistemas Off-Grid e HíbridosArreglos fotovoltaicos en sistemas aislados o híbridos con baterías de respaldo energético
🏗️ Techos Planos con LastradoInstalaciones sobre techos planos industriales con sistemas de lastre sin perforación de membrana
📍 Latitudes Medias (15°-25°)Regiones geográficas donde 16° de inclinación maximiza captación solar anual promedio
Productos Complementarios
Paneles Solares 400W-550WMódulos fotovoltaicos monocristalinos de alta eficiencia compatibles hasta 1303mm longitud
Inversor Solar String 3kW-5kWInversores de conexión a red o híbridos para sistemas de 8 paneles (2.4kW-4.4kW)
Cable Solar 4mm² 6mm²Cableado fotovoltaico certificado TÜV para conexiones DC entre paneles e inversor
Conectores MC4Conectores macho/hembra MC4 para interconexión segura de módulos fotovoltaicos
Sistema de Puesta a TierraGrapas de tierra y cable desnudo para cumplimiento normativo NEC/NOM fotovoltaica
String Box DCCaja combinadora DC con fusibles y protección contra sobretensiones para arreglo fotovoltaico
Notas Importantes
Cálculo de Cargas: Es obligatorio realizar cálculo estructural certificado por ingeniero civil para verificar que el techo soporta la carga total del sistema (paneles + estructura + viento/nieve). K2 Systems proporciona software gratuito K2 Base para dimensionamiento.
Instalación Profesional: Se recomienda instalación por personal certificado en sistemas fotovoltaicos. Verificar normativas locales NOM-001-SEDE (México), NEC Article 690 (USA) o equivalentes.
Orientación Óptima: Para máxima generación en hemisferio norte orientar hacia sur verdadero; en hemisferio sur hacia norte verdadero. Evitar sombras de árboles, chimeneas o estructuras cercanas.
Mantenimiento: Inspeccionar anualmente tornillería, verificar apriete según especificaciones K2 (torque recomendado), y revisar ausencia de corrosión en zonas de contacto aluminio-acero.
Preguntas Frecuentes
¿Este kit K2 es compatible con cualquier marca de panel solar?
Sí, el sistema K2-ST-8P-1303-16-R es compatible con el 95% de paneles solares del mercado siempre que la longitud del módulo no exceda 1303mm. Es compatible con paneles estándar de 60 celdas (aprox. 1650x990mm), 72 celdas (1960x990mm) y algunos formatos de 144 celdas (bifaciales). Las abrazaderas K2 se ajustan a espesores de marco de 30-50mm. Verificar siempre las dimensiones específicas del panel antes de la instalación.
¿Qué significa que soporta vientos de 200 km/h? ¿Es seguro en zonas de huracanes?
La certificación de 200 km/h indica que el sistema K2 ha pasado pruebas de túnel de viento y cálculos estructurales según IEC 61215 y normas europeas EN, garantizando integridad estructural bajo ráfagas sostenidas de hasta 200 km/h cuando se instala correctamente con anclaje adecuado al tipo de techo. En zonas de huracanes categoría 3-4 se requiere cálculo estructural específico y posible refuerzo adicional. Consultar con ingeniero estructural local para cumplimiento con códigos de construcción regionales.
¿La inclinación de 16° es adecuada para mi ubicación geográfica?
La inclinación óptima de paneles solares generalmente coincide con la latitud del lugar ±5°. Los 16° son ideales para latitudes entre 11° y 21° (aproximadamente desde el sur de México hasta el norte de Sudamérica, Centroamérica, norte de África, sudeste asiático). Para latitudes superiores (25°-35°) se recomienda considerar kits con 20°-25° de inclinación. K2 Systems ofrece configuraciones de 10° a 45°. Usar herramientas como PVWatts o PVGIS para simulación específica de su ubicación.
¿Puedo instalar este sistema en techo plano sin perforar la membrana impermeable?
Sí, K2 Systems ofrece soluciones de lastrado para techos planos que evitan perforación de la membrana impermeabilizante. Se utilizan bases lastradas con bloques de concreto o contenedores rellenables con grava. El peso necesario depende de la zona de viento local y debe calcularse con el software K2 Base. Típicamente se requieren 15-25 kg/m² de lastre adicional. Es fundamental verificar que la estructura del techo soporte la carga total (paneles + estructura + lastre).
¿Qué herramientas necesito para instalar este kit de montaje K2?
Herramientas básicas requeridas: taladro/atornillador con brocas para concreto (si hay anclaje), llave de torque ajustable para apriete según especificaciones K2, nivel láser o de burbuja, cinta métrica de 5m mínimo, sierra para aluminio (si requiere corte de rieles), marcador permanente, EPP completo (arnés, casco, guantes, gafas). Para instalaciones en altura se requiere equipo de protección anticaídas certificado. K2 proporciona manual con torques específicos para cada tornillo (típicamente 10-20 Nm según componente).
¿Cuál es la vida útil esperada de la estructura K2 Systems?
K2 Systems garantiza 25 años contra corrosión y degradación UV en sus componentes de aluminio anodizado. La vida útil real puede superar los 30-35 años con mantenimiento básico anual (inspección visual, verificación de torque, limpieza de drenajes). El aluminio AL6005-T5 con anodizado de 15 micras es altamente resistente a ambientes marinos y condiciones extremas. La tornillería de acero inoxidable A2 (AISI 304) ofrece excelente resistencia a corrosión, aunque en zonas costeras muy agresivas se puede considerar upgrade a A4 (AISI 316).
