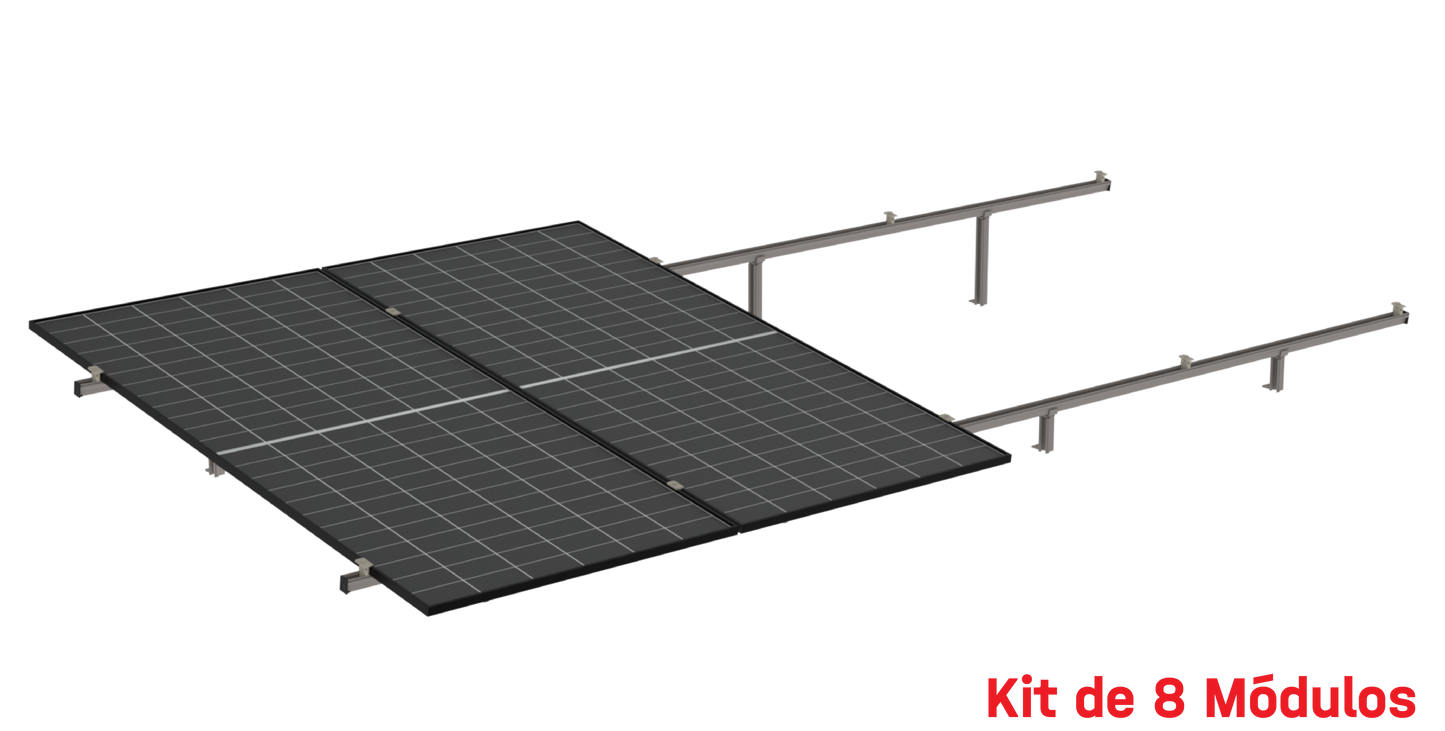

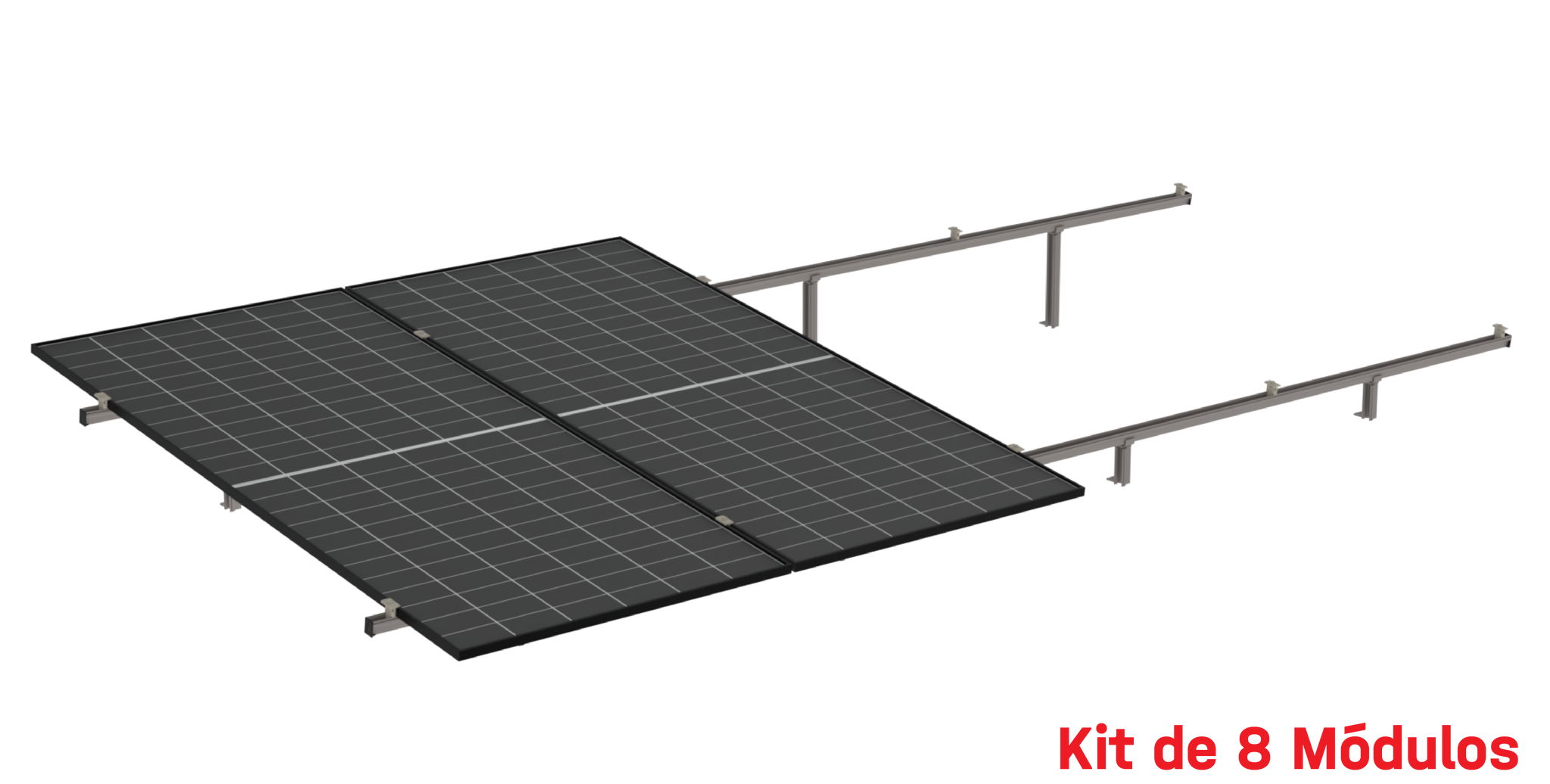

Kit de K2 para 8 paneles a 24° hasta 1303mm - 160km/h
Modelo K2-ST-8P-1303-24 | Marca K2 SYSTEMS
8 Paneles SolaresInclinación 24°Resistencia 160 km/hHasta 1303mmMontaje RápidoDiseño Alemán
El Kit K2-ST-8P-1303-24 es un sistema completo de montaje para instalaciones fotovoltaicas de 8 paneles solares con inclinación fija a 24 grados, diseñado para soportar cargas de viento de hasta 160 km/h según normas internacionales de construcción. Fabricado por K2 Systems, líder alemán en estructuras solares, este kit ofrece resistencia certificada a 2.4 kN/m² de carga de viento, garantizando estabilidad en condiciones climáticas adversas y cumplimiento con estándares IEC 61215 y UL 1703 para montajes fotovoltaicos.
Este sistema de montaje está específicamente diseñado para paneles solares de hasta 1303mm de ancho, siendo compatible con la mayoría de módulos fotovoltaicos monocristalinos y policristalinos del mercado. El kit incluye todos los componentes estructurales necesarios: rieles de aluminio anodizado, ganchos de techo, abrazaderas intermedias y terminales, tornillería anticorrosiva de acero inoxidable A2, y elementos de conexión a tierra integrados. La instalación se optimiza mediante el sistema SingleRail de K2, que reduce el tiempo de montaje hasta en 40% comparado con sistemas convencionales.
La inclinación fija de 24 grados está optimizada para maximizar la captación solar en latitudes entre 20° y 35° norte/sur, proporcionando un equilibrio ideal entre producción anual y resistencia estructural. El diseño modular del kit K2-ST-8P-1303-24 permite expansiones futuras y facilita el mantenimiento sin comprometer la integridad del sistema.
Beneficios Principales
- Resistencia certificada a vientos de 160 km/h y cargas de nieve de hasta 2.4 kN/m², ideal para zonas con condiciones climáticas extremas
- Compatibilidad universal con paneles de hasta 1303mm, adaptándose a módulos de 300W a 550W de las principales marcas
- Sistema de instalación rápida SingleRail que reduce tiempo de montaje en 40% versus estructuras convencionales
- Aluminio anodizado de grado marino con tratamiento anticorrosivo, garantizando durabilidad superior a 25 años sin degradación
- Conexión a tierra integrada en cada componente, cumpliendo con NEC 690 y CFE para seguridad eléctrica
- Inclinación optimizada de 24° para máxima eficiencia energética en latitudes tropicales y subtropicales
- Diseño modular que permite expansiones futuras y reconfiguración sin reemplazar componentes existentes
- Certificaciones internacionales TÜV, CE y cumplimiento con normas mexicanas NMX para instalaciones solares
Especificaciones Técnicas
| Característica |
Especificación |
| Capacidad de Paneles |
8 paneles solares |
| Ancho Máximo Panel |
1303mm |
| Ángulo de Inclinación |
24° fijos |
| Resistencia al Viento |
160 km/h (2.4 kN/m²) |
| Material Rieles |
Aluminio anodizado EN AW-6005A T6 |
| Material Tornillería |
Acero inoxidable A2-304 |
| Tipo de Techo Compatible |
Teja cerámica, metálica, teja asfáltica, concreto |
| Rango de Inclinación Techo |
5° a 60° |
| Carga de Nieve |
Hasta 2.4 kN/m² (240 kg/m²) |
| Conexión a Tierra |
Integrada en abrazaderas y rieles |
| Garantía Estructural |
10 años contra defectos de fabricación |
| Vida Útil Estimada |
Más de 25 años |
| Certificaciones |
TÜV, CE, IEC 61215, UL 1703 |
| Temperatura Operación |
-40°C a +85°C |
Contenido del Paquete
📏 Rieles de aluminio K2 SingleRail (longitud según configuración)🔩 Ganchos de techo ajustables (cantidad según tipo de teja)🔧 Abrazaderas intermedias para paneles⚙️ Abrazaderas terminales🔗 Tornillería completa acero inoxidable A2⚡ Elementos de conexión a tierra integrados📐 Soportes de inclinación 24°📋 Manual de instalación y certificados🛠️ Plantilla de montaje y guía de instalación
Aplicaciones Recomendadas
🏠 Instalaciones ResidencialesSistemas solares en viviendas particulares con techos de teja, metal o concreto en zonas urbanas y rurales
🏢 Proyectos Comerciales PequeñosOficinas, consultorios, comercios con demanda energética de 3-5 kW y espacio en azotea limitado
🌾 Aplicaciones AgrícolasSistemas de bombeo solar, electrificación de invernaderos y ranchos con requerimientos de 2-4 kW
⚡ Sistemas Off-Grid MedianosInstalaciones aisladas con banco de baterías para autonomía energética en zonas sin red eléctrica
Productos Complementarios
Paneles Solares 400-550WMódulos monocristalinos de alta eficiencia compatibles con dimensiones hasta 1303mm para máxima generación
Inversor On-Grid 3-5kWInversores de conexión a red con certificación CFE para sistemas residenciales y comerciales
Microinversores Enphase/HoymilesSolución MLPE para optimización panel por panel y monitoreo individual de generación
Sistema de Tierra FísicaKit completo con varilla copperweld, conectores y cable para aterrizado según NOM-001-SEDE
Preguntas Frecuentes
¿Este kit es compatible con cualquier tipo de panel solar?
El kit K2-ST-8P-1303-24 es compatible con paneles solares de hasta 1303mm de ancho, lo que incluye la mayoría de módulos monocristalinos y policristalinos de 300W a 550W. Funciona con paneles de marco estándar (35-50mm) de marcas como Canadian Solar, JA Solar, LONGi, Trina Solar, Jinko Solar y similares. Es importante verificar las dimensiones específicas de sus paneles antes de la compra.
¿Qué tipo de techos son compatibles con este sistema de montaje?
El kit K2 es compatible con techos de teja cerámica, teja de concreto, teja asfáltica, lámina metálica y techos planos de concreto con inclinaciones entre 5° y 60°. Incluye ganchos ajustables para diferentes perfiles de teja. Para techos metálicos tipo lámina se requieren ganchos específicos que pueden adquirirse por separado según el calibre del metal.
¿Por qué la inclinación fija es de 24 grados?
La inclinación de 24° está optimizada para latitudes entre 20° y 35° norte/sur, que corresponde a la mayor parte de México, Centroamérica y regiones subtropicales. Este ángulo proporciona el mejor balance entre captación solar anual, autolimpieza por lluvia y resistencia estructural. Para latitudes diferentes se recomienda consultar kits con otras inclinaciones (15°, 30° o 35°).
¿El kit incluye los paneles solares o solo la estructura?
Este kit incluye ÚNICAMENTE la estructura de montaje y componentes de fijación. Los paneles solares, inversor, cableado eléctrico y sistema de tierra se adquieren por separado. El kit está diseñado para 8 paneles, por lo que deberá adquirir 8 módulos fotovoltaicos compatibles más los componentes eléctricos según su diseño de sistema.
¿Qué garantía tiene el sistema de montaje K2?
K2 Systems ofrece garantía de 10 años contra defectos de fabricación en todos los componentes estructurales. Los rieles de aluminio y componentes metálicos tienen vida útil estimada superior a 25 años gracias al tratamiento anticorrosivo. La garantía cubre deformaciones, corrosión prematura y fallas estructurales, pero no cubre daños por instalación incorrecta o fuerzas mayores que excedan las especificaciones.
¿Se requiere equipo especializado para la instalación?
La instalación requiere herramientas básicas: taladro de impacto, llaves de torque, nivel láser o de burbuja, cinta métrica y arnés de seguridad para trabajo en alturas. El sistema K2 SingleRail está diseñado para instalación sencilla sin soldadura ni cortes complejos. Se recomienda que la instalación sea realizada por técnicos certificados en energía solar para garantizar cumplimiento con normas CFE y NOM-001-SEDE.
