Kit Montaje Solar 9 Paneles 0° Techo Plano 200km/h hasta 1134mm K2 SYSTEMS K2-CR-9P-1134-R
- SKU / Modelo: K2-CR-9P-1134-R
- Marca: K2 SYSTEMS
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Precio normal:
$ 8,785.99 MXN
Precio en oferta
$ 6,863.99MXN
Envío calculado al finalizar la compra.
136 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

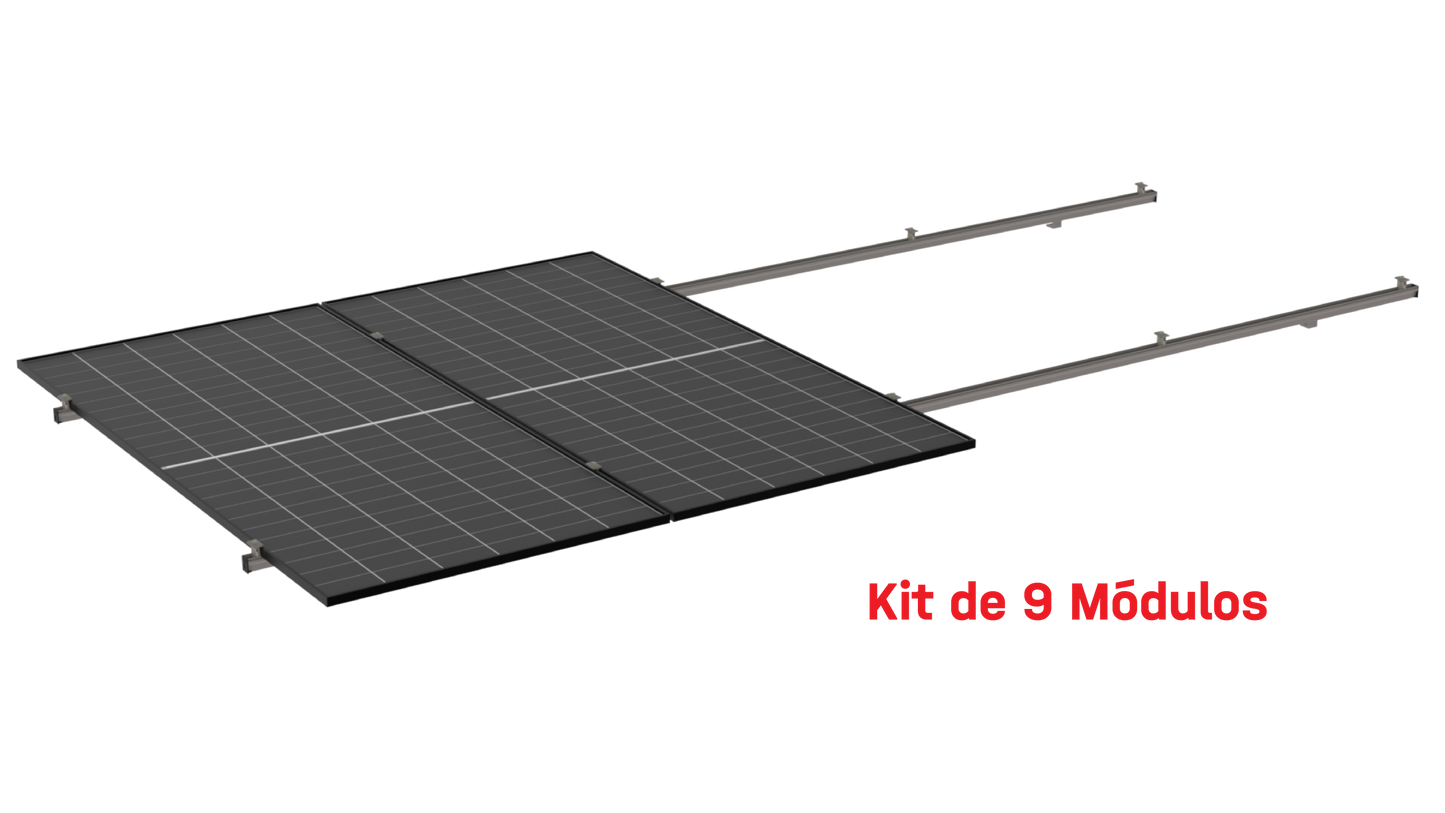

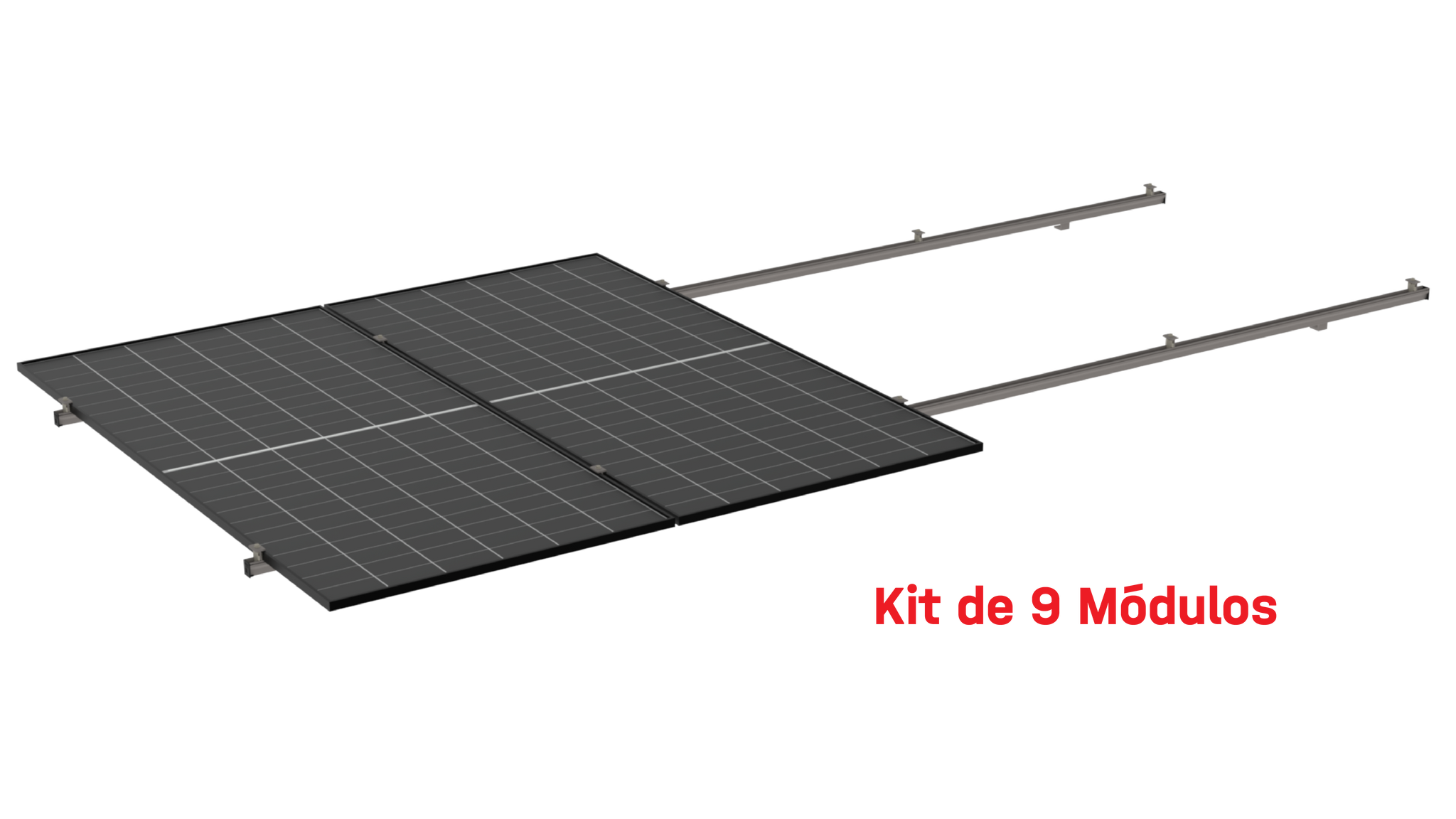

Kit de K2 para 9 Paneles a 0° hasta 1134mm 200km/h
Modelo: K2-CR-9P-1134-R | Marca: K2 SYSTEMS
9 Paneles SolaresInclinación 0°Resistencia 200 km/hPaneles hasta 1134mmMontaje en TechoSistema K2 CrossRail
El Kit de K2 para 9 Paneles a 0° es un sistema de montaje profesional diseñado para instalaciones solares en techos planos con capacidad estructural para soportar cargas de 9 módulos fotovoltaicos de hasta 1134 mm de ancho, con resistencia certificada ante vientos de hasta 200 km/h según normas internacionales de ingeniería estructural para sistemas fotovoltaicos. Este kit utiliza la tecnología K2 CrossRail que permite instalación sin penetración en la membrana impermeable del techo, distribuyendo uniformemente las cargas mediante lastrado.
K2 SYSTEMS es fabricante alemán líder en sistemas de montaje fotovoltaico con más de 20 años de experiencia, reconocido por su ingeniería de precisión y durabilidad. El kit modelo K2-CR-9P-1134-R está diseñado para instalaciones comerciales e industriales donde se requiere máxima confiabilidad y cumplimiento normativo en zonas con condiciones climáticas severas.
Este sistema de montaje a 0° (horizontal) es ideal para maximizar el aprovechamiento del espacio en techos planos, minimizar sombras entre filas de paneles y reducir la resistencia al viento, lo que permite instalaciones más económicas en términos de lastrado y estructura. Compatible con la mayoría de paneles solares del mercado de hasta 1134 mm de ancho, incluyendo módulos de 72 celdas y formatos modernos.
Beneficios Principales
- Sistema de montaje profesional K2 CrossRail para 9 paneles solares con ingeniería alemana certificada
- Instalación sin penetración en techo mediante sistema de lastrado, protegiendo la impermeabilización
- Resistencia estructural certificada para vientos de hasta 200 km/h según cálculos de carga estática y dinámica
- Inclinación a 0° que optimiza espacio, reduce sombras entre filas y minimiza carga de viento
- Compatible con paneles de hasta 1134 mm de ancho, incluyendo módulos de 60, 72 y 144 celdas
- Aluminio anodizado y acero inoxidable de alta resistencia a corrosión para 25+ años de vida útil
- Sistema de rieles CrossRail que facilita ajustes y nivelación durante la instalación
- Diseño modular que permite expansión futura y reconfiguración de la matriz fotovoltaica
- Cumple con normas IEC, UL y certificaciones internacionales para proyectos comerciales
- Reducción de tiempo de instalación hasta 40% comparado con sistemas convencionales atornillados
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Modelo | K2-CR-9P-1134-R |
| Fabricante | K2 SYSTEMS |
| Capacidad de Paneles | 9 módulos fotovoltaicos |
| Ancho Máximo de Panel | Hasta 1134 mm |
| Ángulo de Inclinación | 0° (horizontal) |
| Resistencia al Viento | 200 km/h certificado |
| Tipo de Montaje | Techo plano con lastrado |
| Sistema | K2 CrossRail sin penetración |
| Orientación | Landscape (horizontal) o portrait según configuración |
| Material Estructura | Aluminio anodizado 6005-T5 |
| Material Tornillería | Acero inoxidable A2/A4 |
| Compatibilidad de Paneles | Módulos con marcos de 30-50 mm |
| Tipo de Techo | Plano (concreto, membrana, metálico) |
| Carga de Diseño | Según cálculo estructural local (lastrado requerido) |
| Vida Útil Estimada | 25+ años |
| Normativas | IEC 61215, UL 2703, certificaciones TÜV |
| Garantía | 10 años del fabricante |
Contenido del Paquete
🔩 Rieles CrossRail de aluminio⚙️ Bases de montaje y soportes🔧 Grapas de sujeción para paneles🔩 Tornillería de acero inoxidable📐 Sistema de nivelación ajustable📄 Manual de instalación y cálculo de lastrado✅ Certificados de cumplimiento normativo
Aplicaciones Recomendadas
🏢 Instalaciones ComercialesTechos planos de centros comerciales, bodegas, naves industriales y edificios corporativos
🏭 Proyectos IndustrialesPlantas de manufactura, almacenes logísticos y parques industriales con grandes superficies
🏫 Sector Educativo e InstitucionalEscuelas, universidades, hospitales y edificios gubernamentales con techos de concreto
⚡ Granjas Solares UrbanasInstalaciones en azoteas para generación distribuida en zonas urbanas densas
Notas Importantes
⚠️ Consideraciones Críticas de Instalación:
- El lastrado debe calcularse según normas locales de carga de viento y sísmica (ASCE 7, CFE, Eurocódigo)
- La superficie del techo debe tener capacidad estructural para soportar la carga total del sistema más lastrado
- Se recomienda evaluación estructural profesional antes de la instalación en edificios existentes
- El lastrado NO está incluido en el kit; debe adquirirse según cálculo estructural específico del sitio
- La instalación debe realizarse por personal certificado en sistemas fotovoltaicos
- Verificar compatibilidad dimensional con los paneles solares específicos antes de la instalación
Productos Complementarios
Paneles Solares 400-550WMódulos fotovoltaicos monocristalinos compatibles hasta 1134 mm de ancho
Bloques de LastradoBloques de concreto o sistemas de lastre diseñados para sistemas K2 CrossRail
Cable Solar 10 AWGCableado fotovoltaico certificado para interconexión DC de paneles
Conectores MC4Conectores solares para realizar conexiones eléctricas entre módulos
Inversor Solar StringInversor de cadena para conversión DC/AC de la energía generada
Estructura de PuenteoElementos adicionales K2 para expandir el sistema a más paneles
Preguntas Frecuentes
¿Este kit incluye los paneles solares?
No, el kit K2-CR-9P-1134-R incluye únicamente la estructura de montaje, rieles, grapas y tornillería. Los paneles solares, inversor, cableado y lastrado se adquieren por separado según las especificaciones del proyecto.
¿Qué cantidad de lastrado se necesita para este sistema?
La cantidad de lastrado depende de múltiples factores: velocidad de viento local, altura del edificio, exposición del sitio, coeficiente sísmico y características del techo. K2 SYSTEMS proporciona software de cálculo (K2 Base) que determina el lastrado exacto según normas locales. Típicamente oscila entre 30-80 kg/m² para instalaciones a 0°.
¿Se puede instalar en cualquier tipo de techo plano?
El sistema K2 CrossRail es compatible con techos de concreto, techos con membrana impermeabilizante (TPO, EPDM, PVC), techos metálicos tipo deck y superficies planas similares. Es fundamental verificar que la estructura del techo soporte la carga adicional del sistema solar más lastrado mediante análisis estructural.
¿Cuál es la ventaja de instalación a 0° versus ángulos inclinados?
La instalación a 0° (horizontal) maximiza la cantidad de paneles en el espacio disponible al eliminar sombras entre filas, reduce significativamente la carga de viento (menor lastrado requerido), simplifica la instalación y es estéticamente más discreta. La pérdida de producción versus ángulo óptimo se compensa con mayor cantidad de paneles instalados.
¿Este sistema requiere perforaciones en el techo?
No, el sistema K2 CrossRail está diseñado específicamente para instalación sin penetración mediante lastrado, protegiendo la integridad de la impermeabilización del techo. Esto elimina riesgos de filtraciones y mantiene las garantías del techo existente.
¿Qué dimensiones de paneles son compatibles?
El kit soporta paneles de hasta 1134 mm de ancho, lo que incluye módulos de 60 celdas (típicamente 1000x1650 mm), 72 celdas (1000x2000 mm) y formatos modernos de 144 medias celdas. El largo del panel no es limitante. Se recomienda verificar compatibilidad específica con el datasheet del panel a utilizar.
¿Cuánto tiempo toma la instalación de este kit?
Un equipo de 2-3 instaladores experimentados puede completar el montaje de este sistema de 9 paneles en aproximadamente 4-6 horas, dependiendo de las condiciones del sitio y logística de materiales. El sistema K2 CrossRail está diseñado para instalación rápida sin herramientas especializadas.
